带旋转阀的实验用双缸蒸汽机结构设计

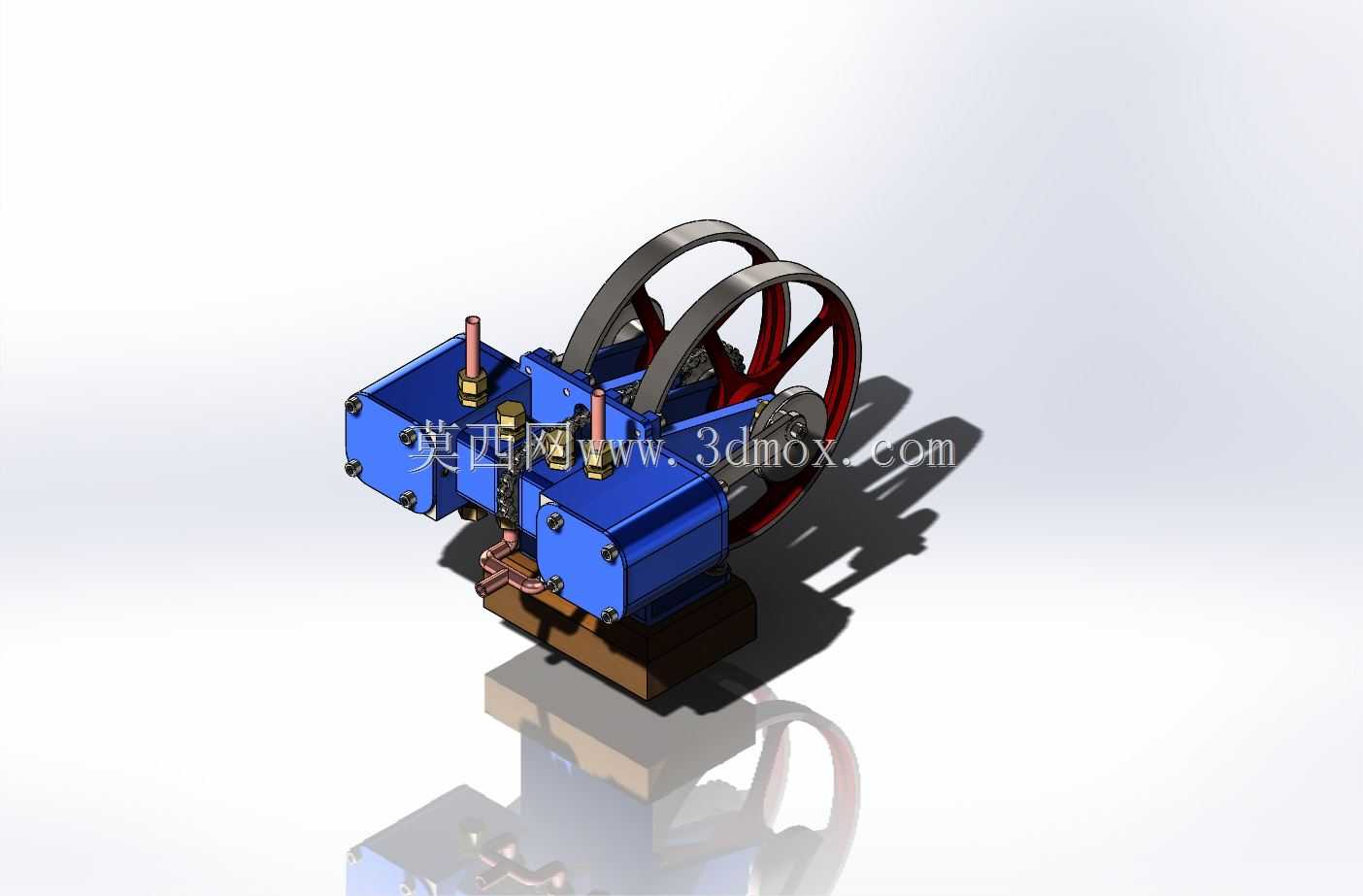

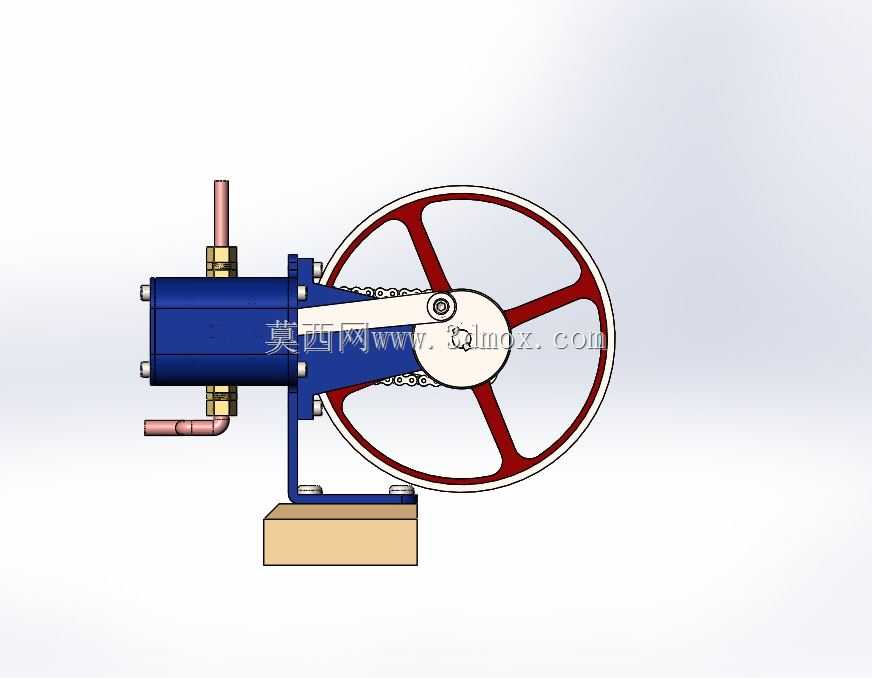

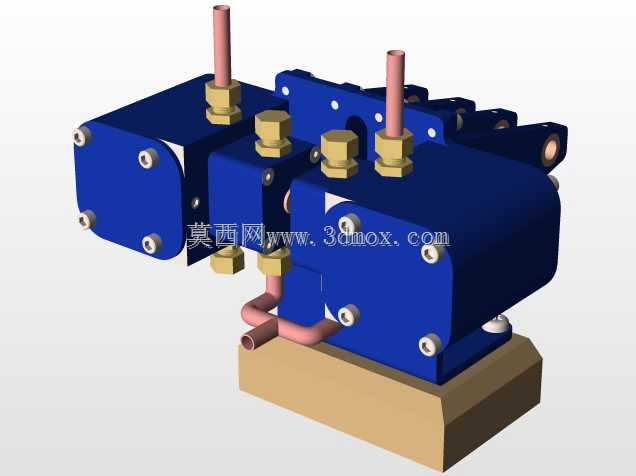

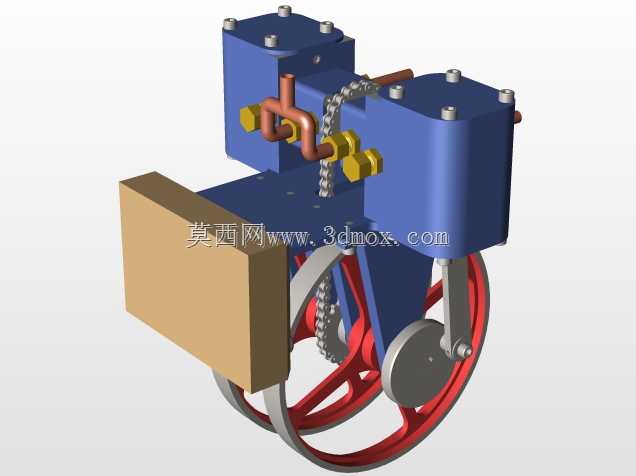

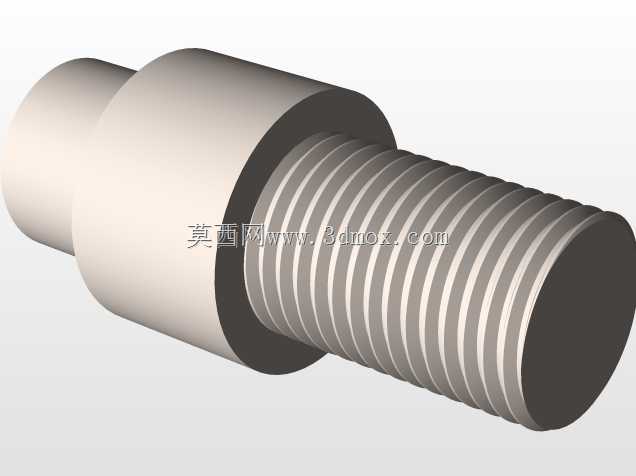

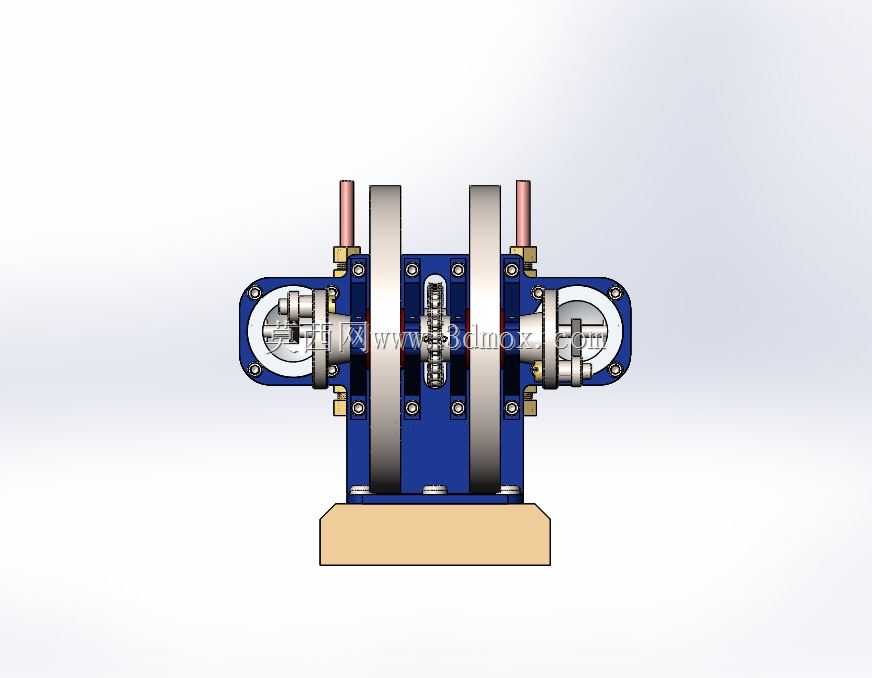

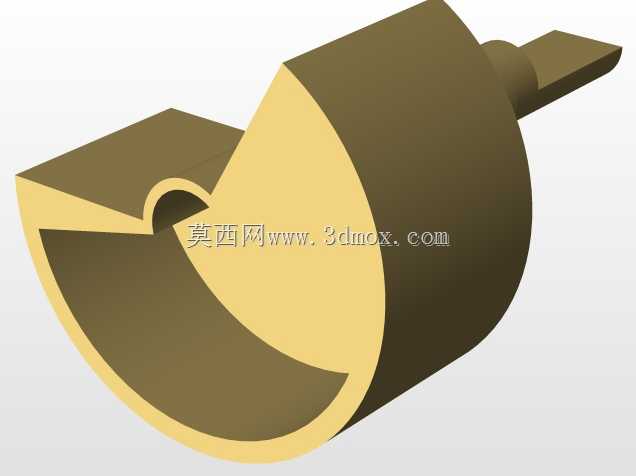

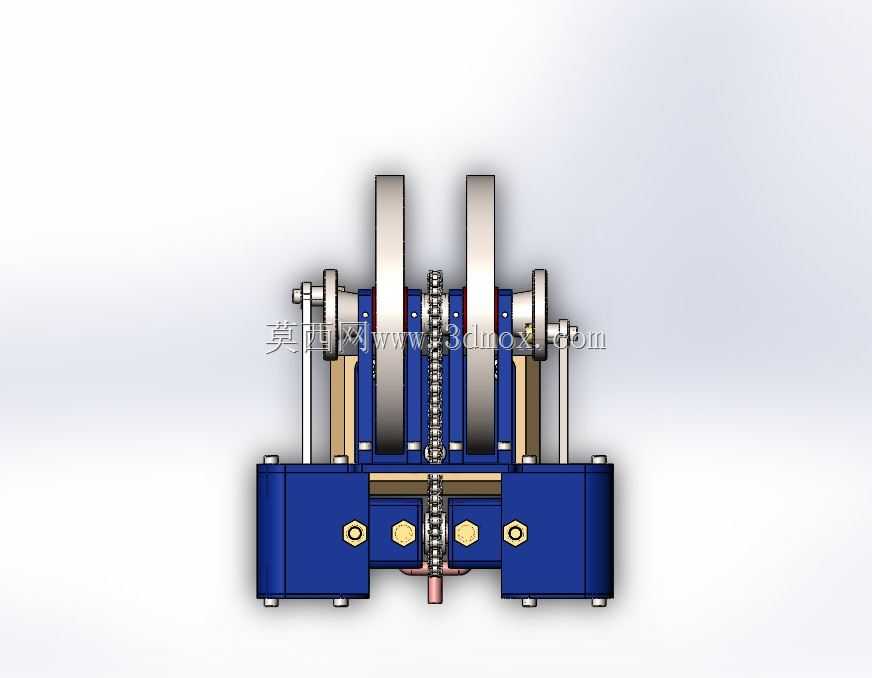

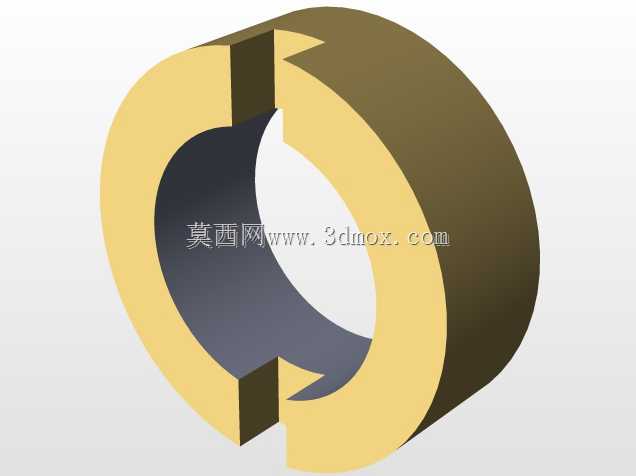

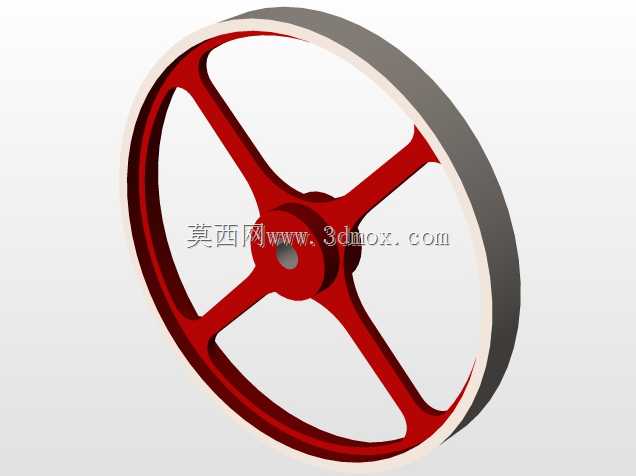

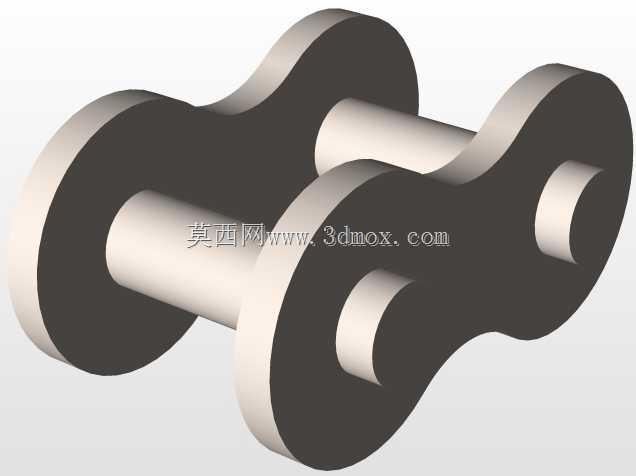

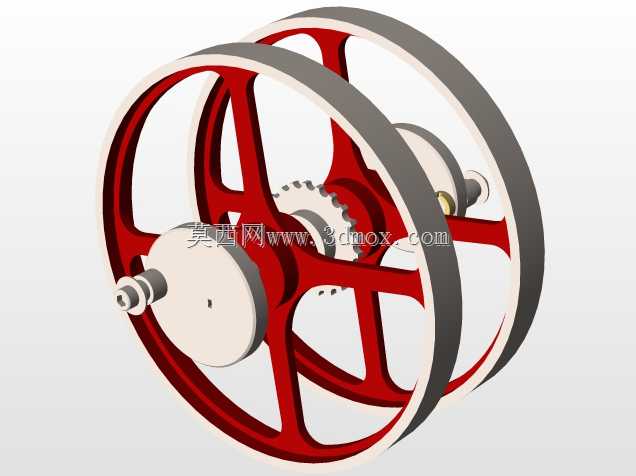

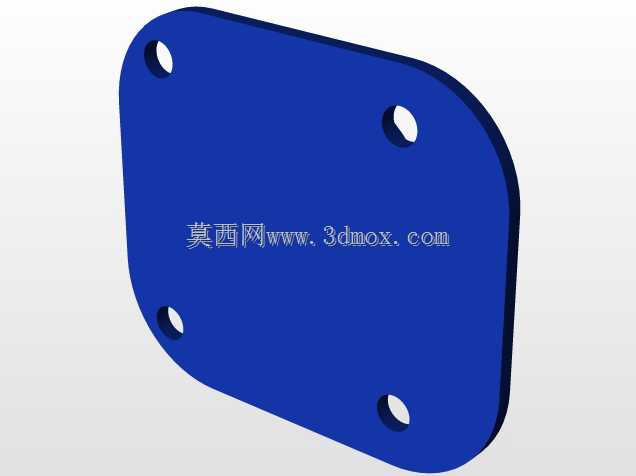

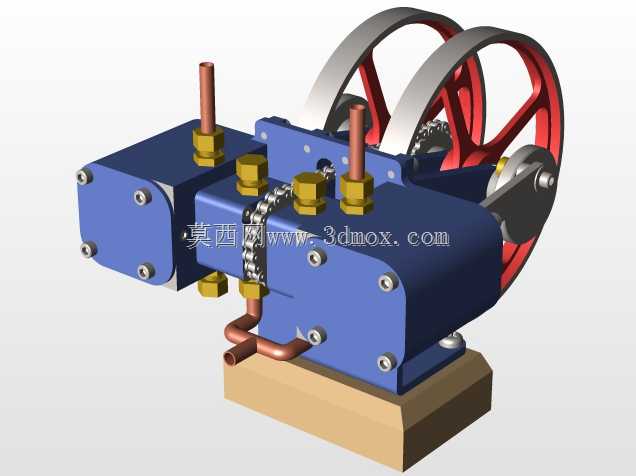

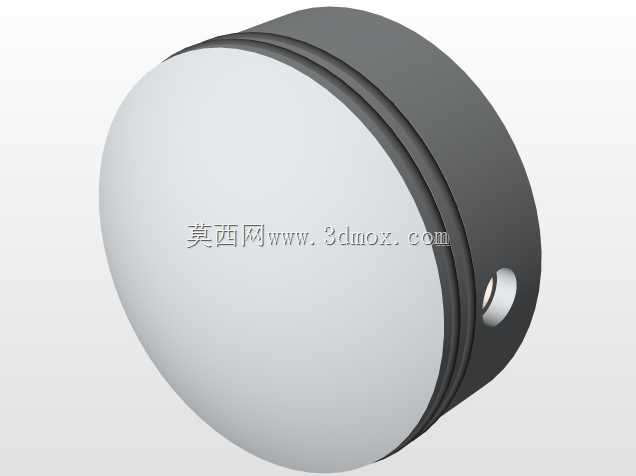

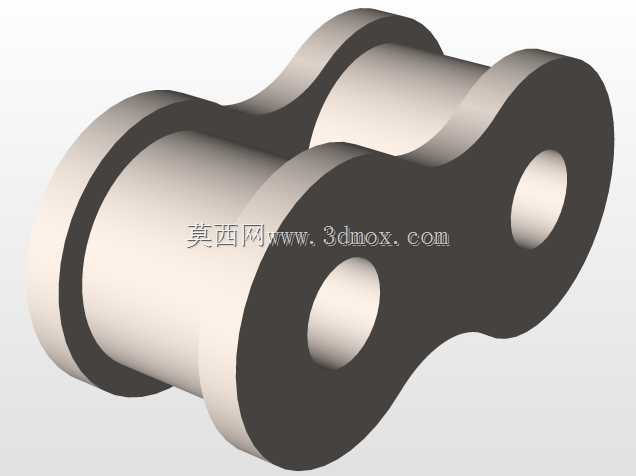

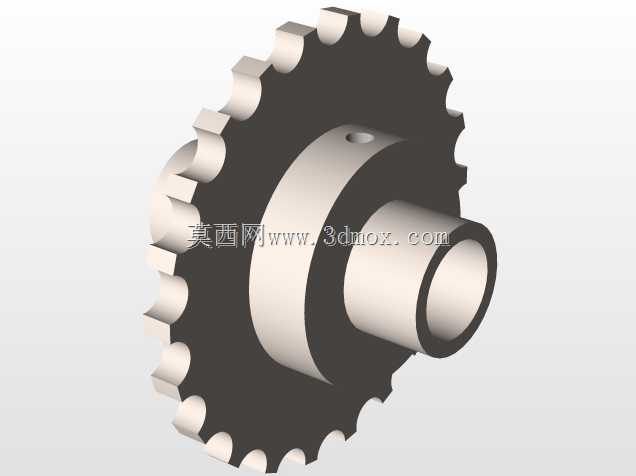

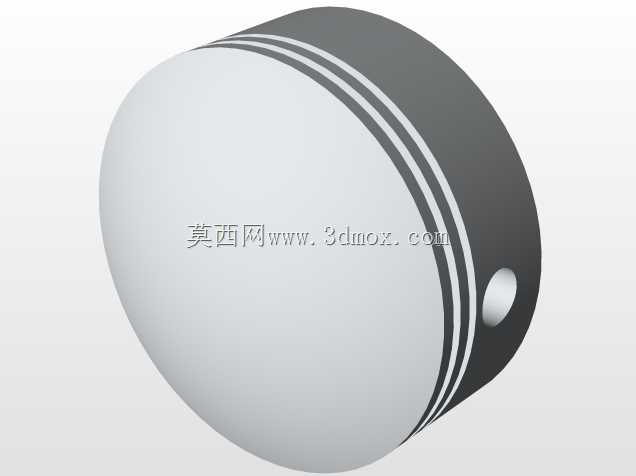

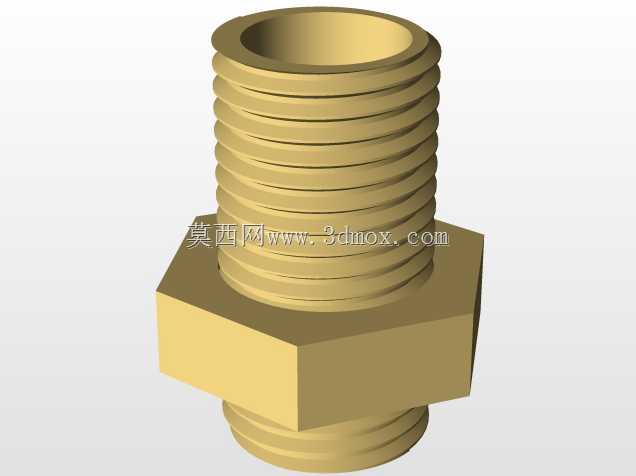

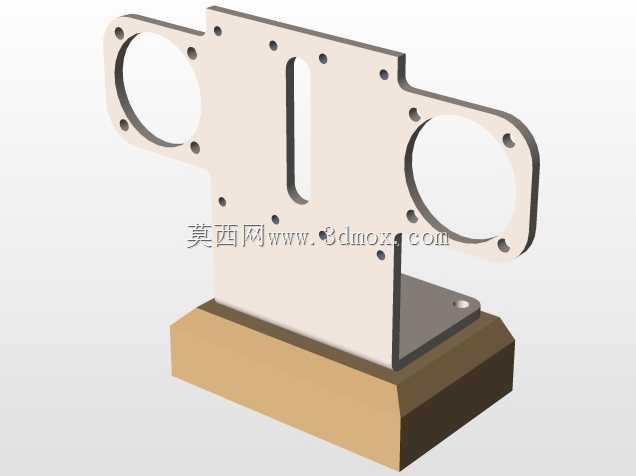

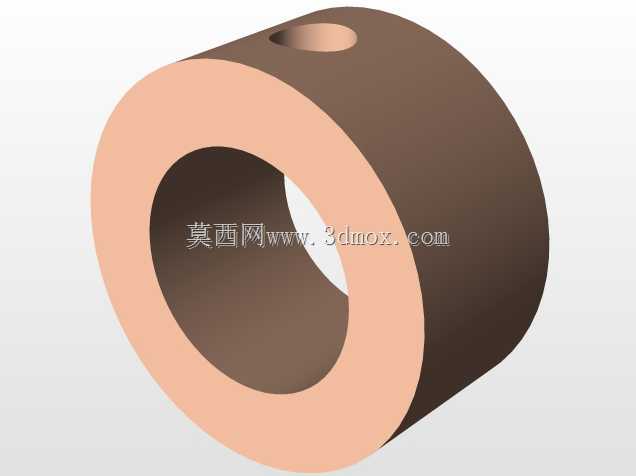

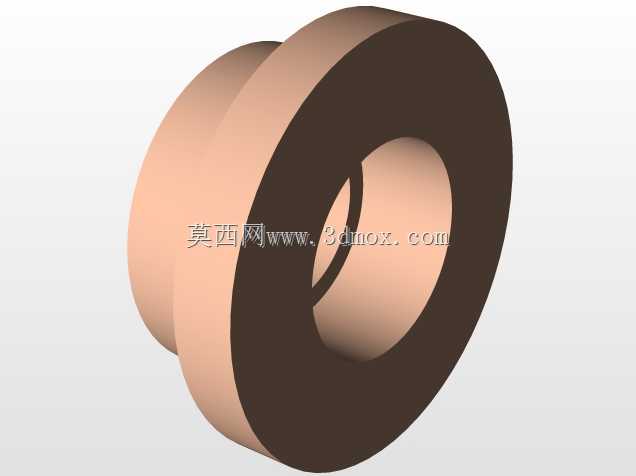

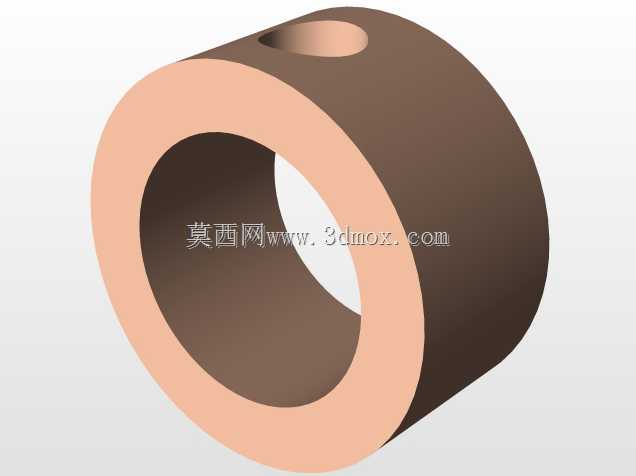

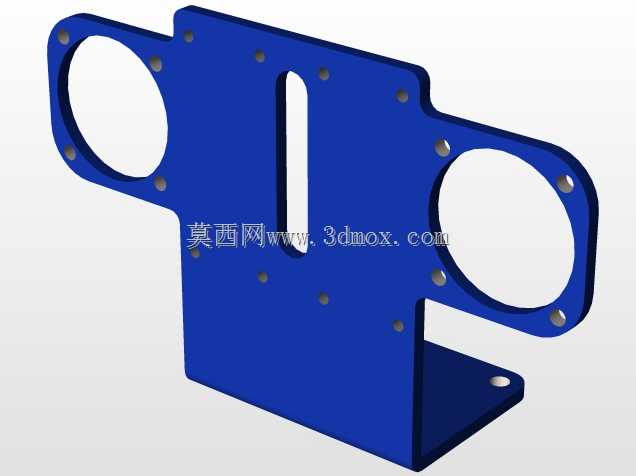

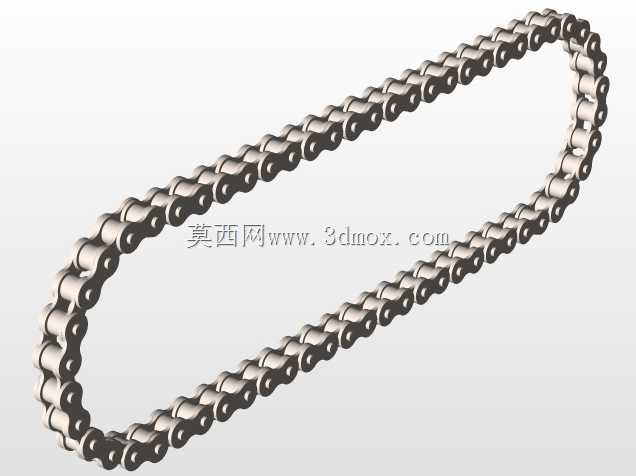

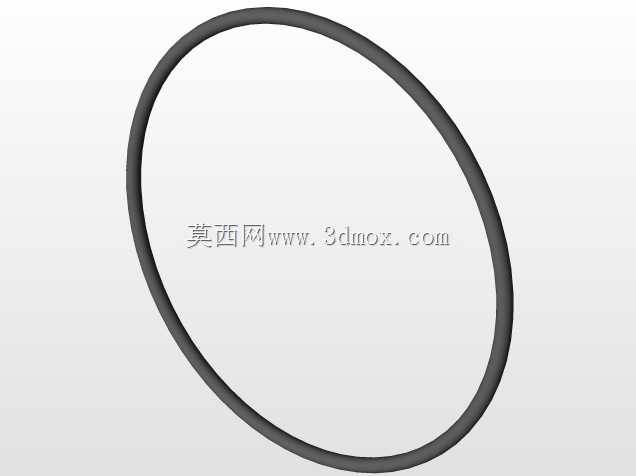

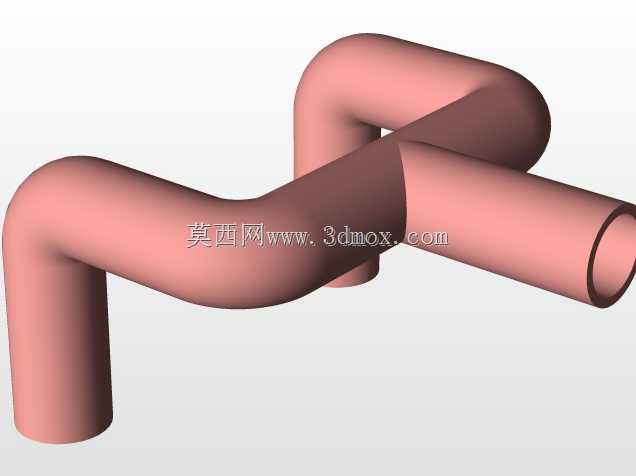

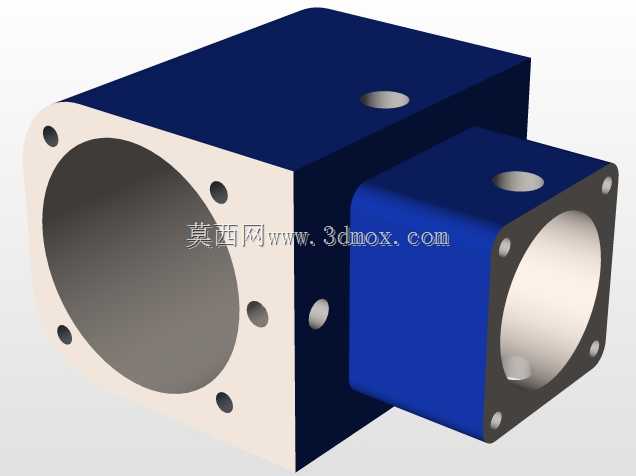

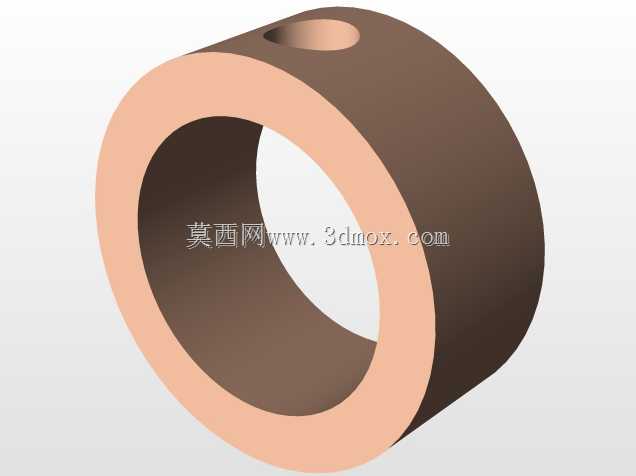

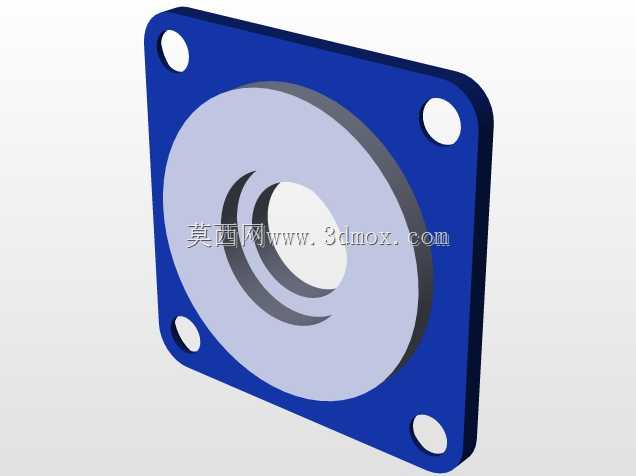

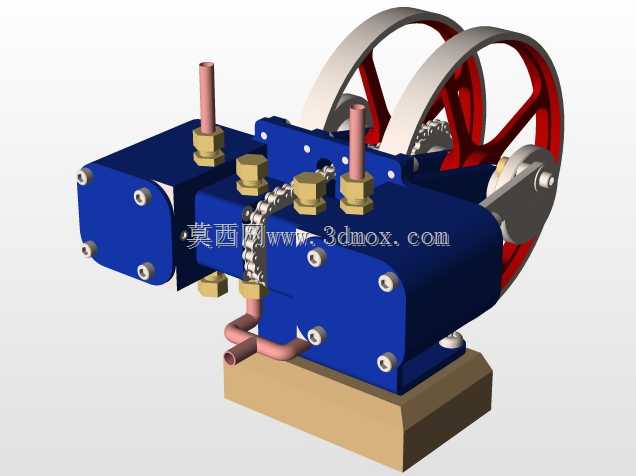

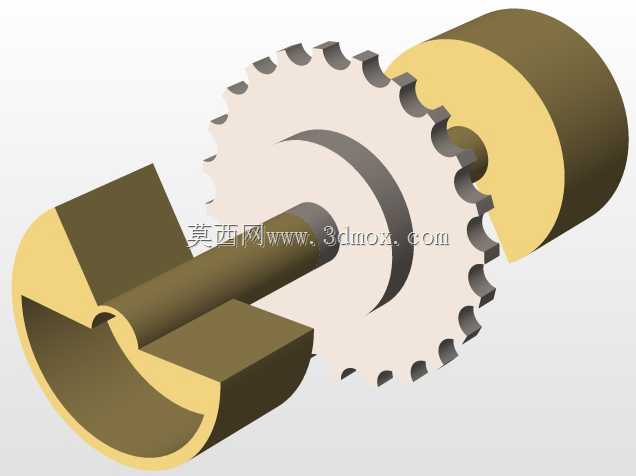

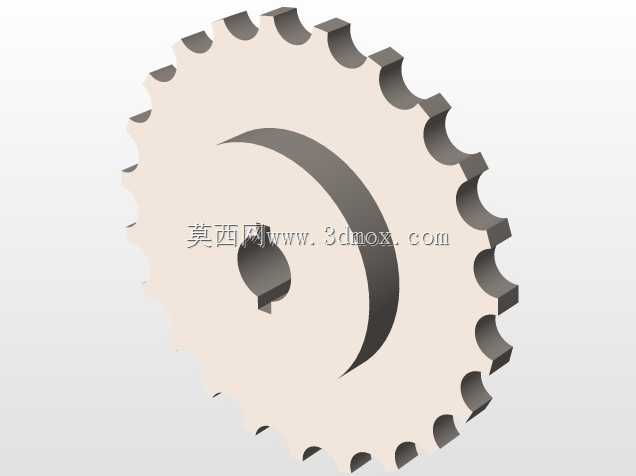

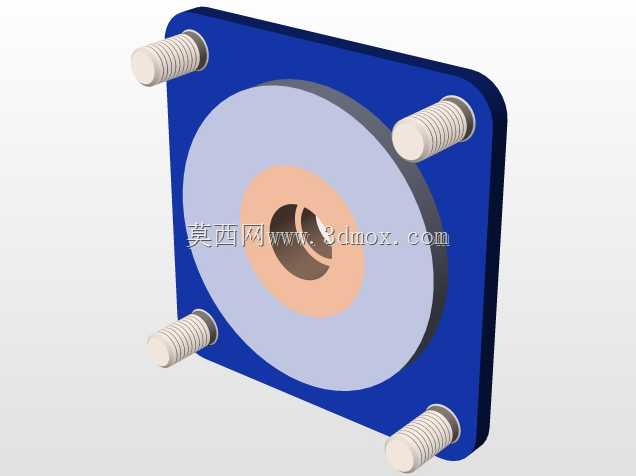

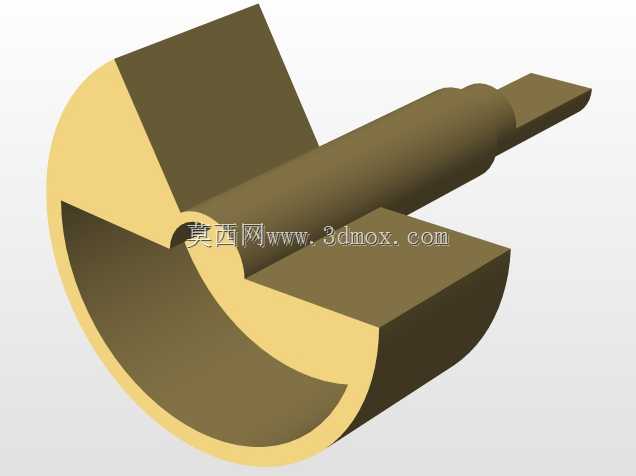

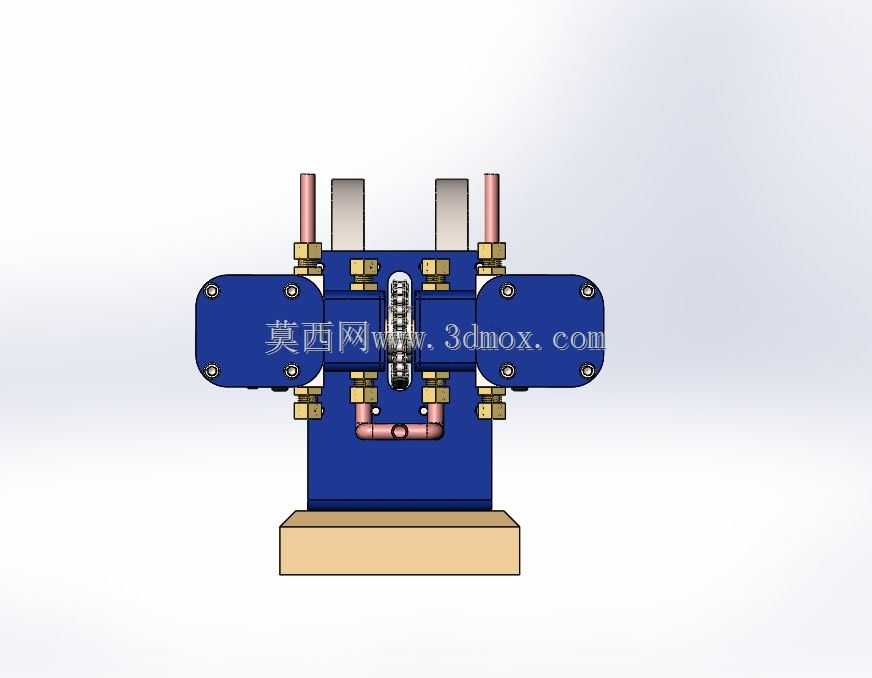

这套双缸蒸汽动力装置主要面向教学实验、小型动力演示场景设计，也可作为复古动力装置爱好者的结构参考样件，整体采用对称式双缸布局，相比单缸蒸汽机输出扭矩更平稳，曲轴转动过程中死点位置被完全抵消，启动阶段无需外力盘车即可顺利带载启动。从结构设计逻辑来看，两个气缸分置曲轴两侧，旋转阀组件集成在缸体上部的阀腔位置，通过齿轮传动与曲轴同步联动，精准控制两个气缸的进排气时序，避免配气相位偏差导致的动力损耗。缸体部分采用分体式装配设计，上下缸盖通过螺栓紧固件与缸体主体连接，密封面预留了密封件安装槽位，可适配不同耐温等级的密封垫片，满足不同蒸汽压力工况下的密封要求。曲轴组件两端配置支撑轴承座，飞轮分置曲轴两侧，既可以储存转动惯量稳定输出转速，也可作为动力输出端的连接接口，直接对接皮带轮、联轴器等传动部件，向外输出旋转动力。安装边界方面，整套装置底部为一体化铸造式安装基座，基座上预留四个对称分布的安装固定孔，可直接通过螺栓固定在实验台架或者设备安装底座上，基座下部预留了冷凝水排放接口位置，可外接管路收集做功后冷凝的水体，减少蒸汽泄漏带来的安全隐患。设计过程中重点考量了运动部件的干涉问题，活塞连杆与曲轴曲柄的运动行程经过反复校核，连杆摆动范围内无结构遮挡，齿轮传动组的中心距按照标准模数匹配，传动过程中无卡滞、侧隙过大的问题。配气旋转阀的型线经过优化，进排气口的开闭重叠角控制在合理区间，既保证气缸内残余废气可以充分排出，也避免新鲜蒸汽直接从排气口溢出造成的能量浪费。这套装置的结构拆解难度低，所有紧固件均采用标准件，日常维护时可快速拆卸缸体检换密封件、清理阀腔积垢，适配教学场景下的拆装实训需求，也能为小型蒸汽动力设备的结构优化提供可参考的三维结构样例，帮助设计人员快速验证双缸配气机构的布局合理性，缩短原型机的开发验证周期。
