立式斯特林外燃热力发动机结构模型

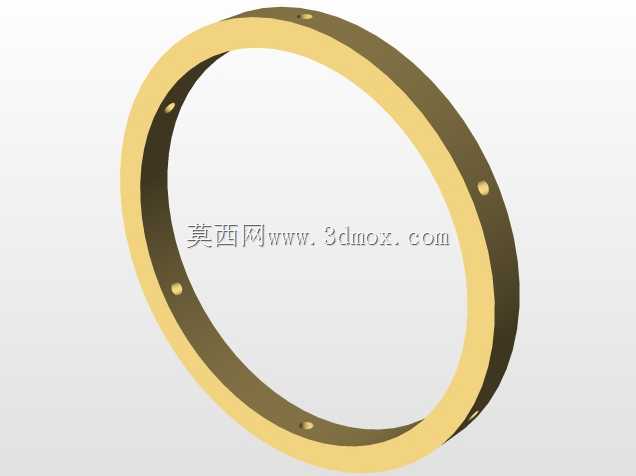

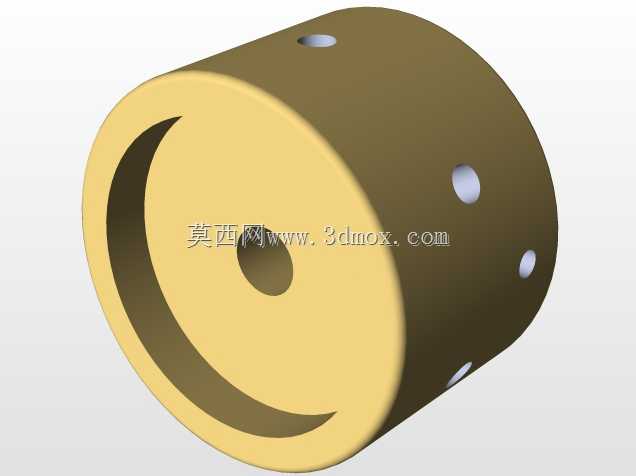

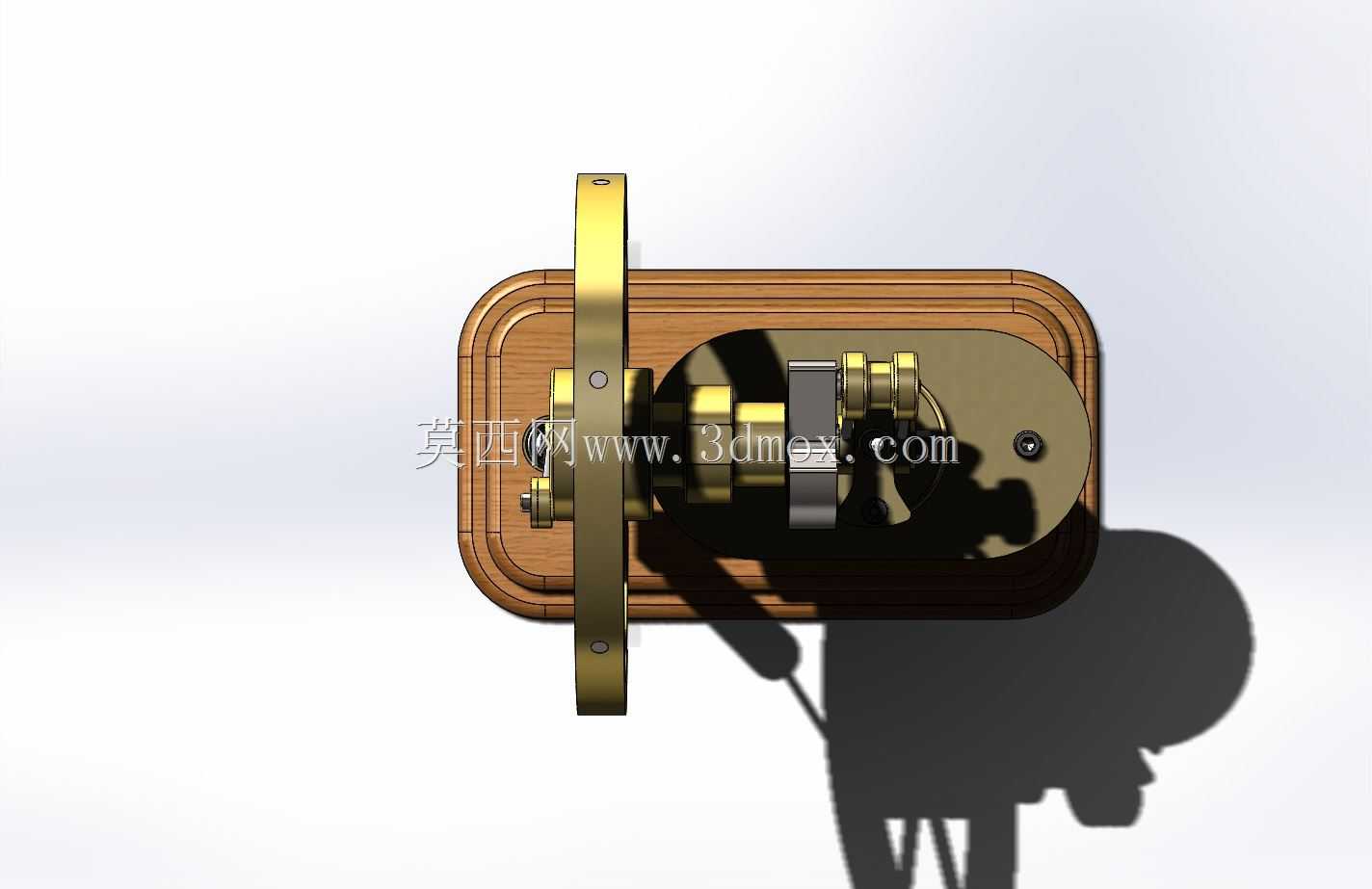

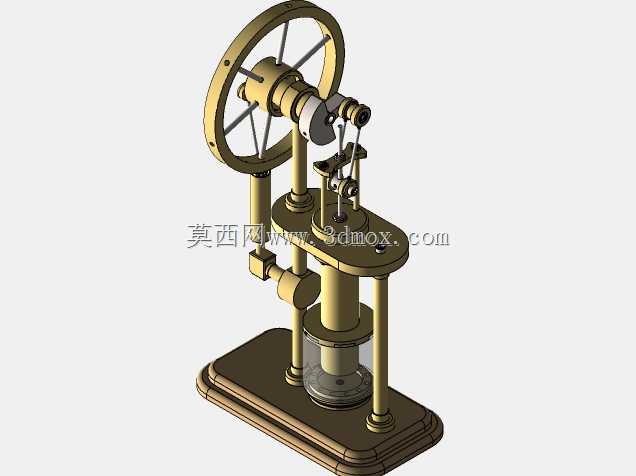

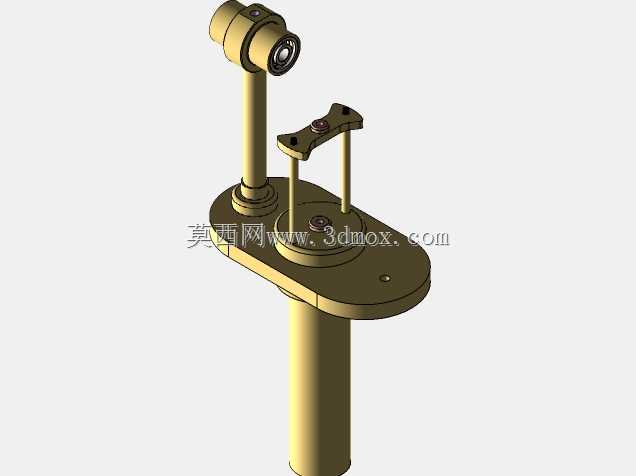

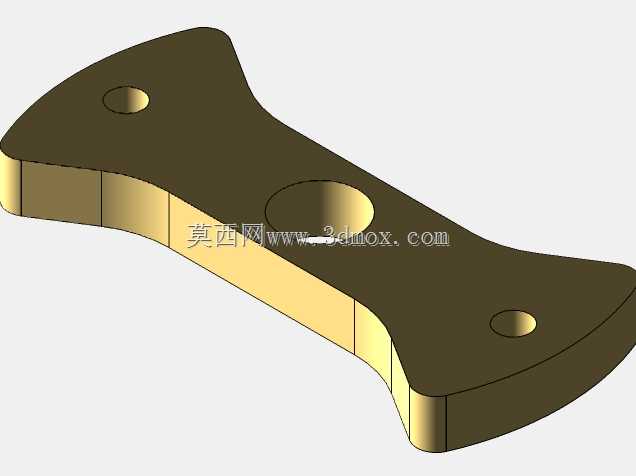

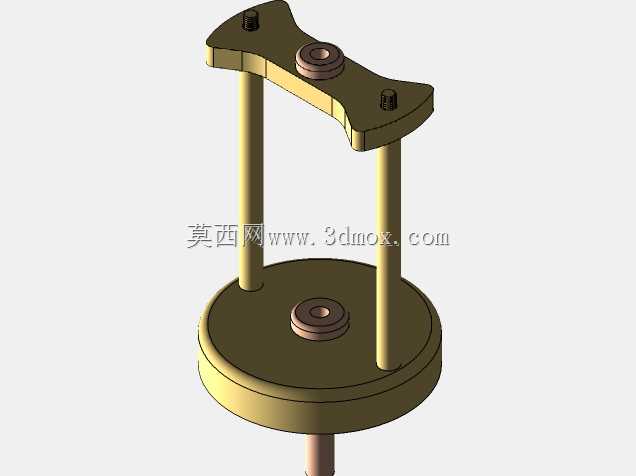

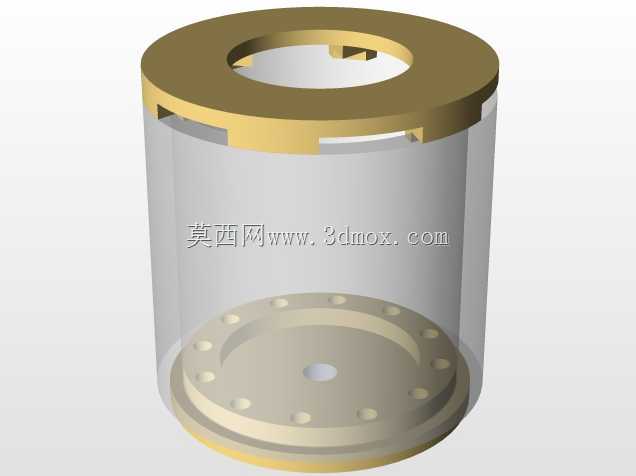

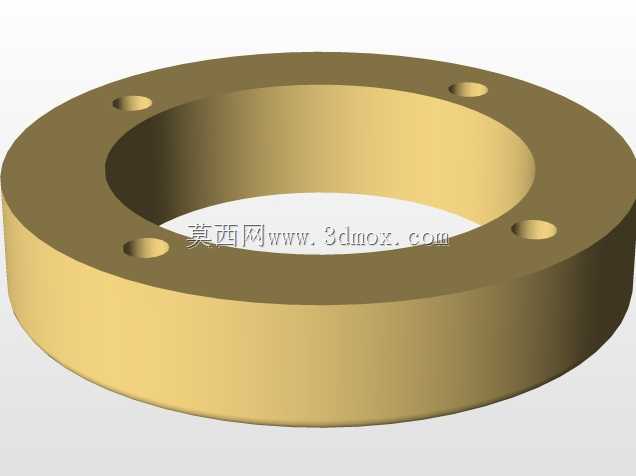

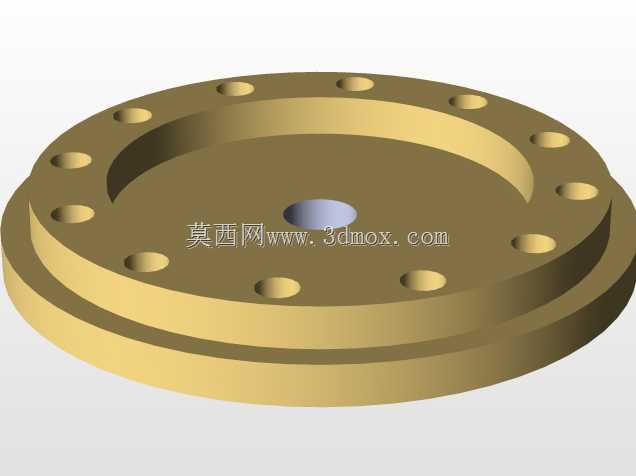

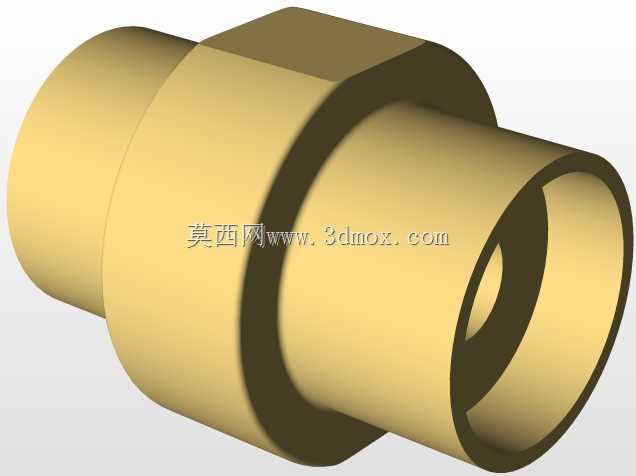

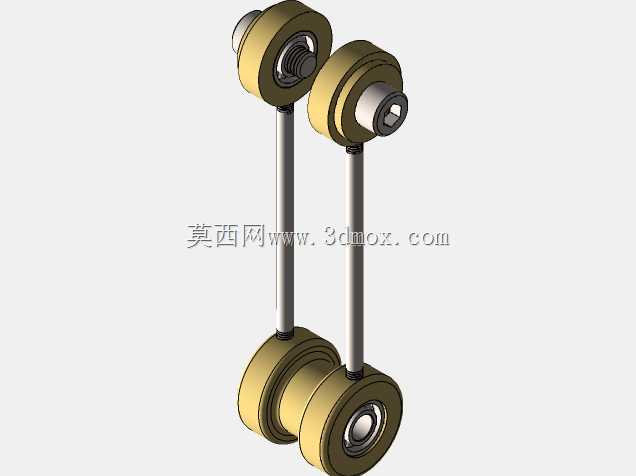

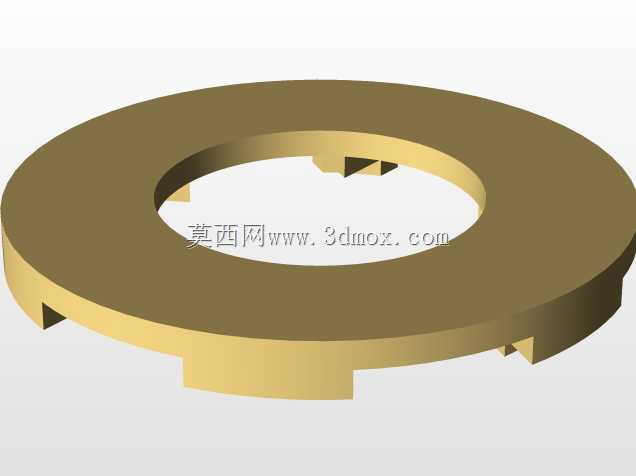

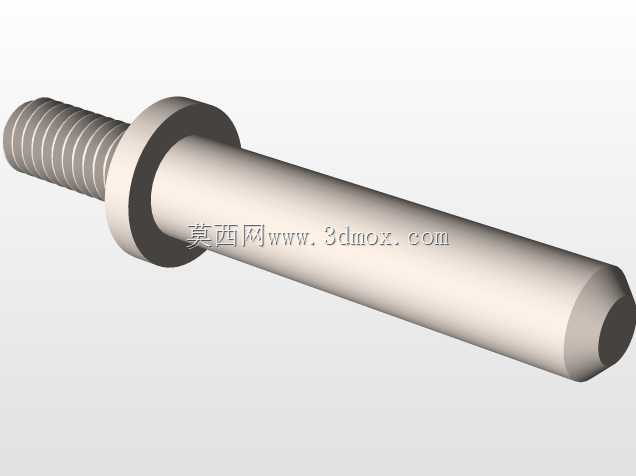

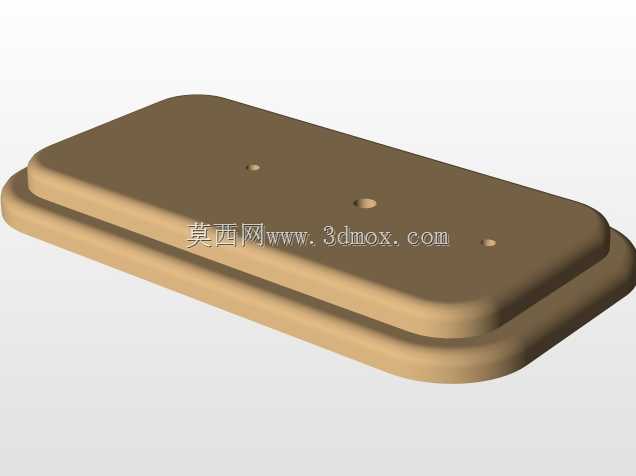

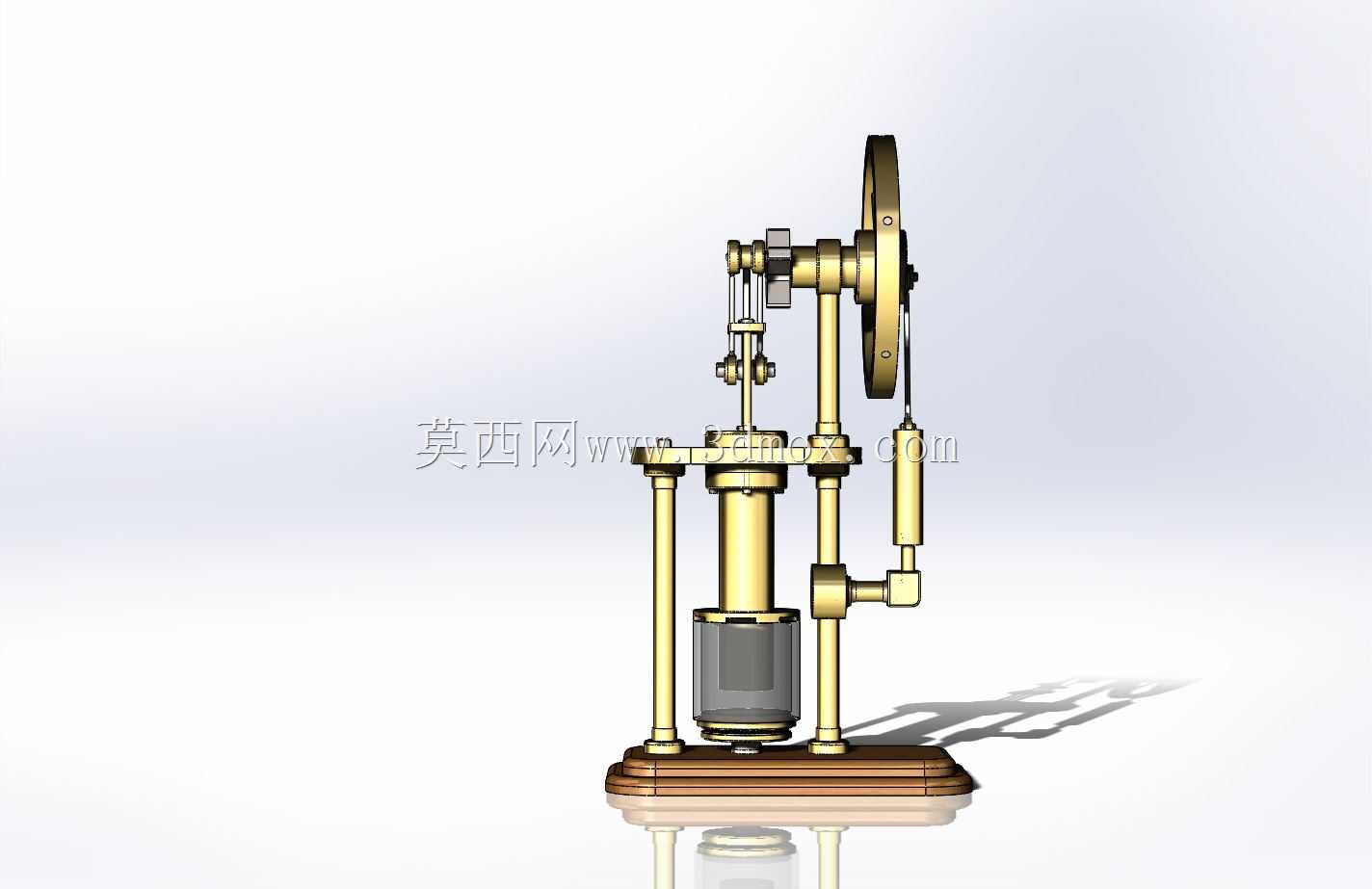

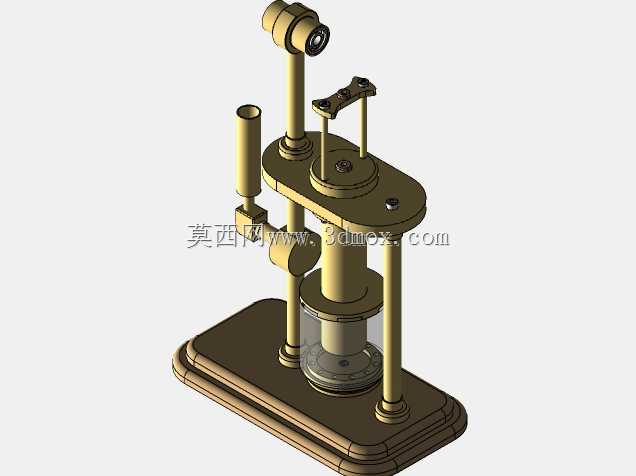

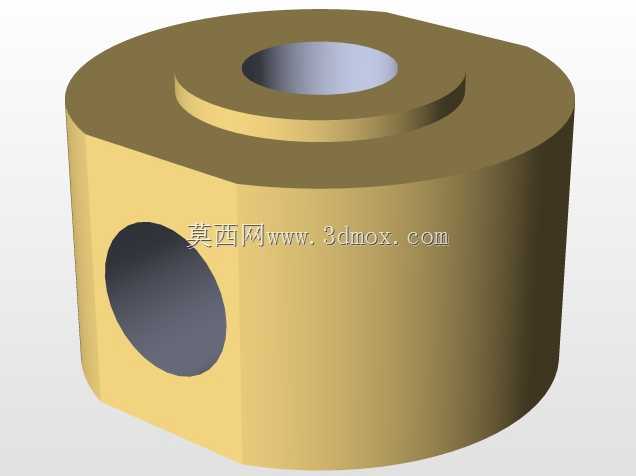

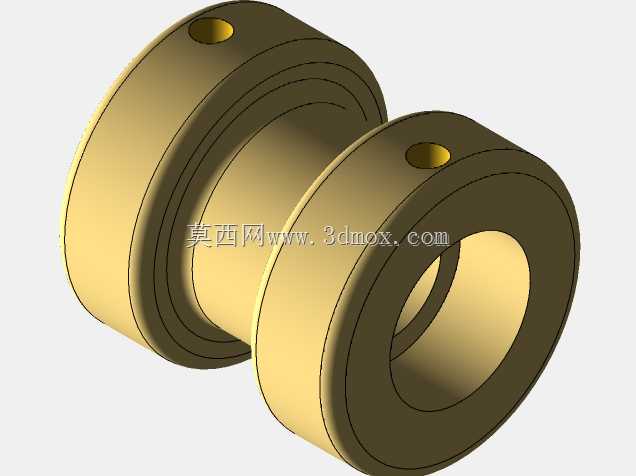

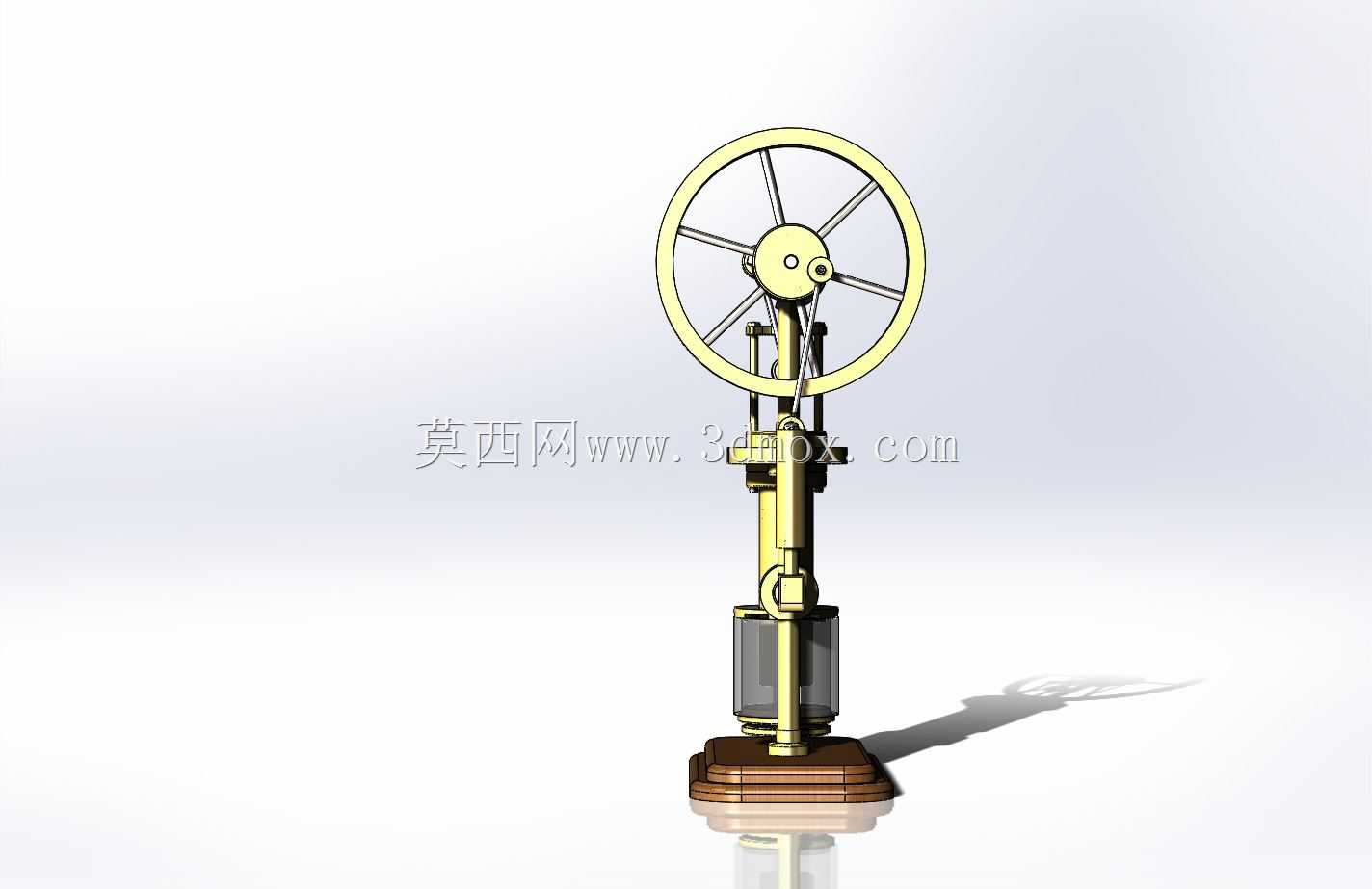

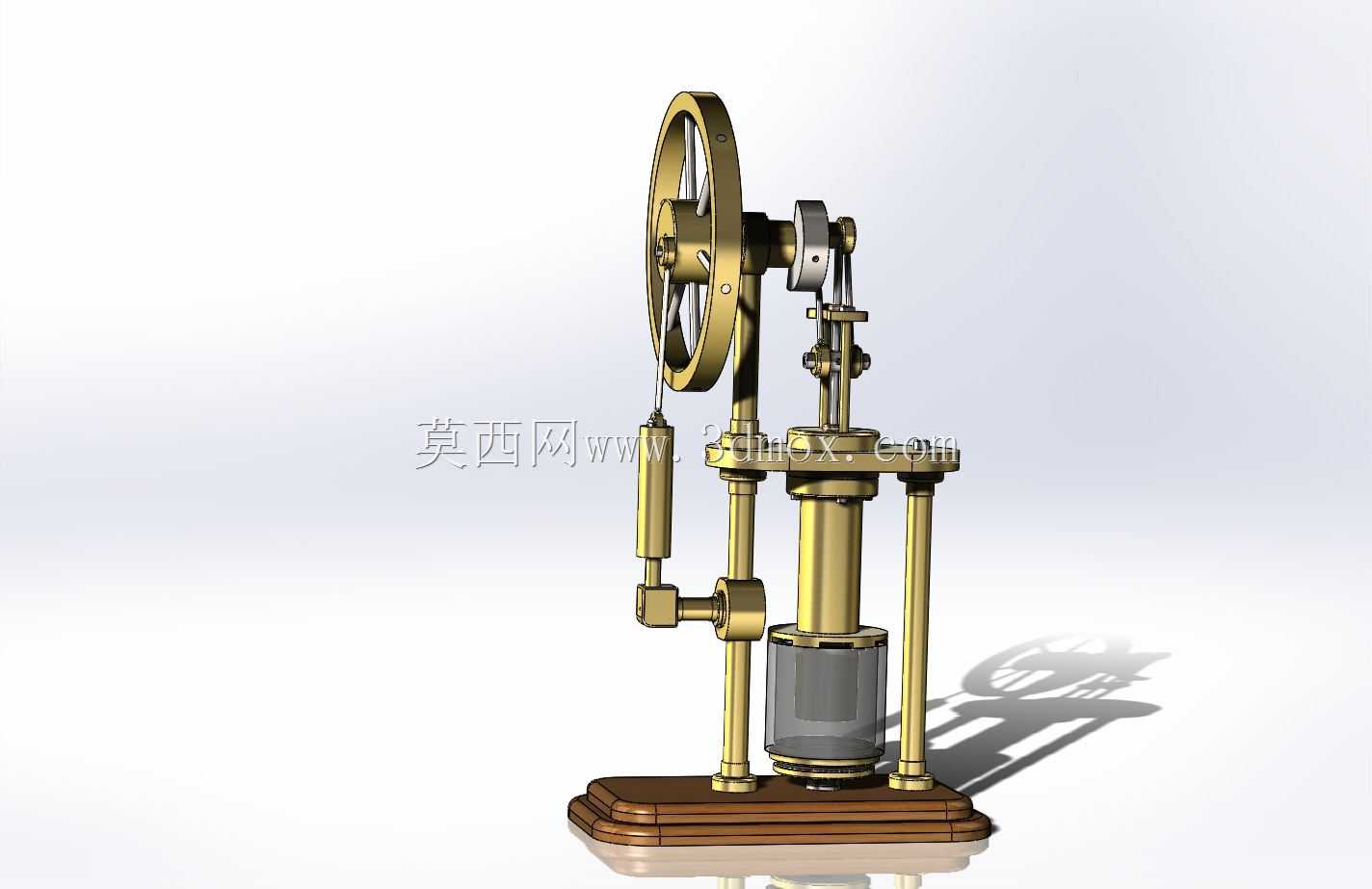

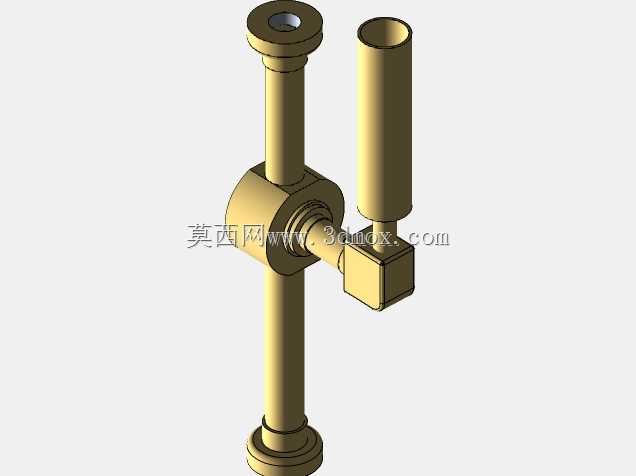

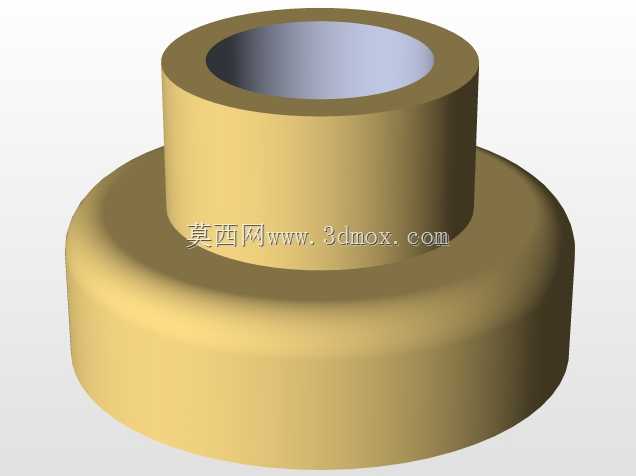

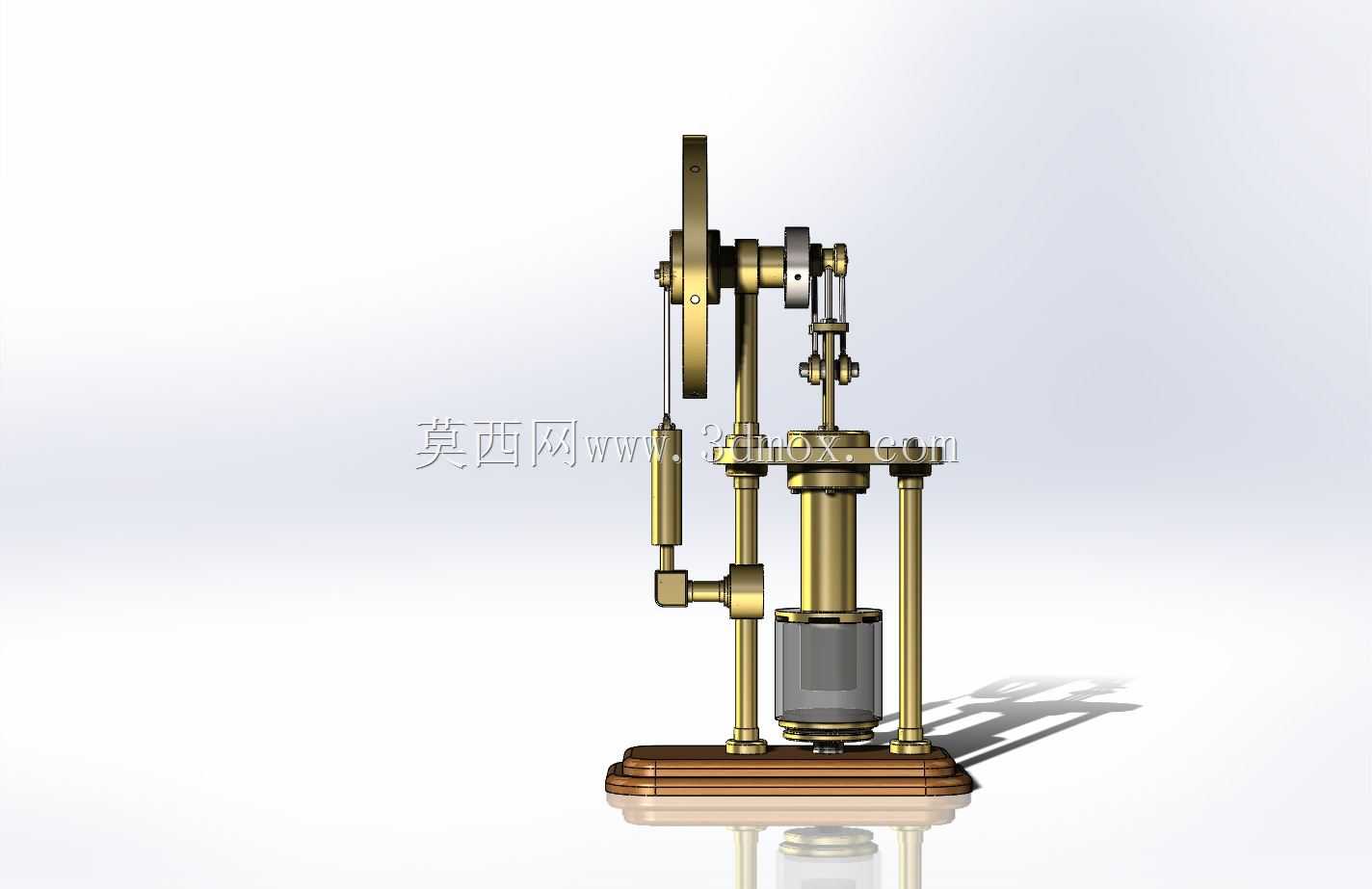

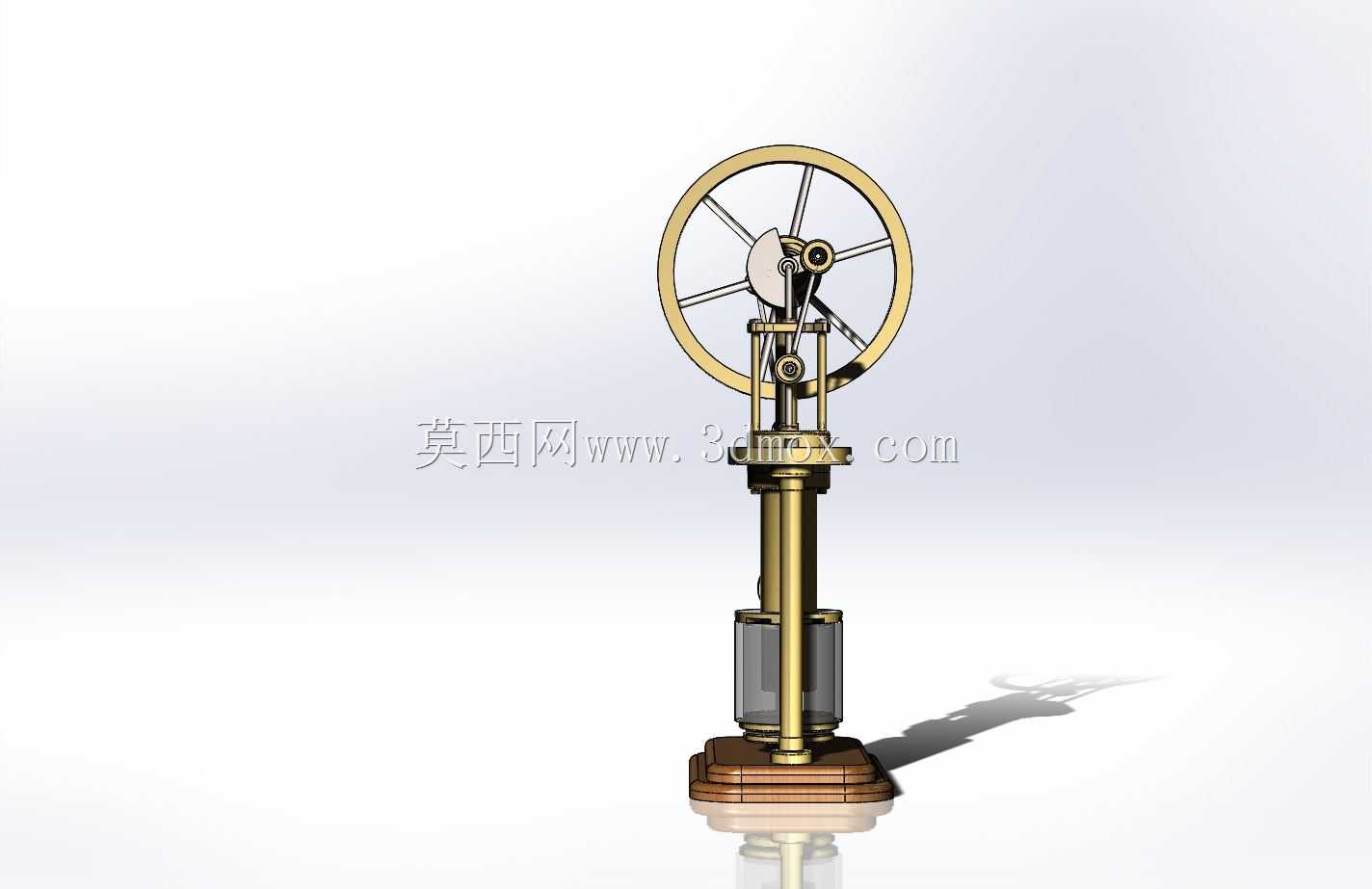

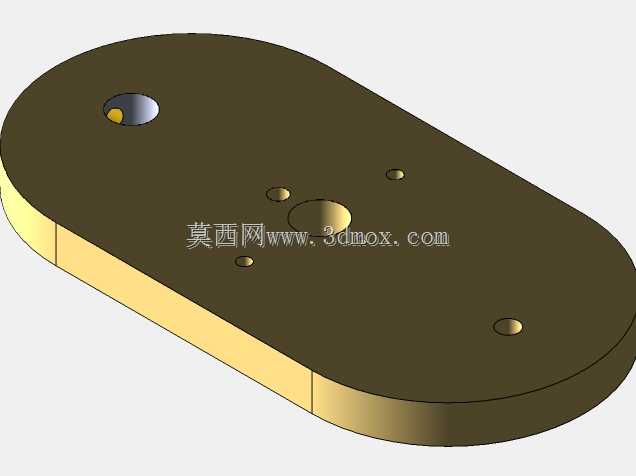

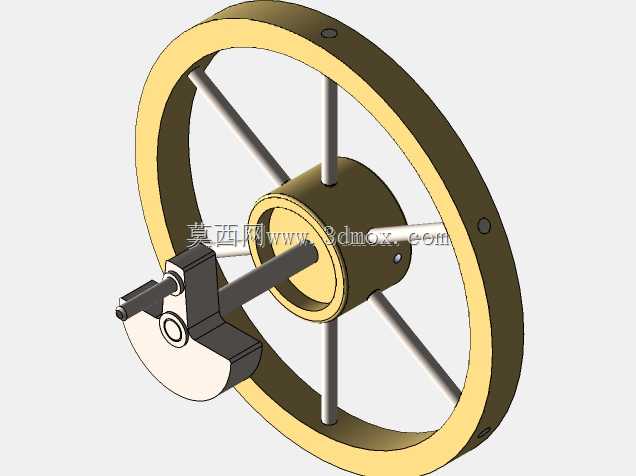

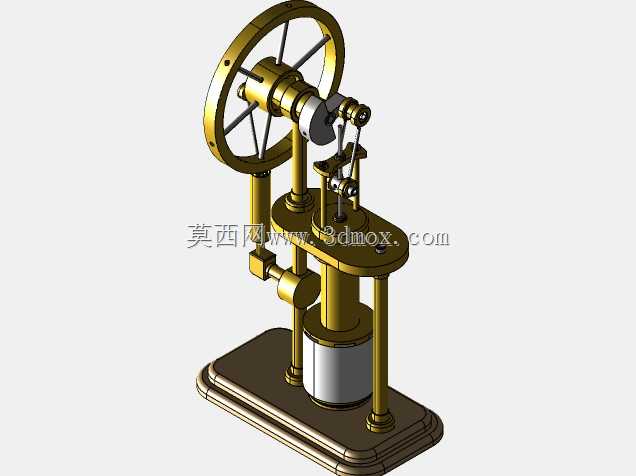

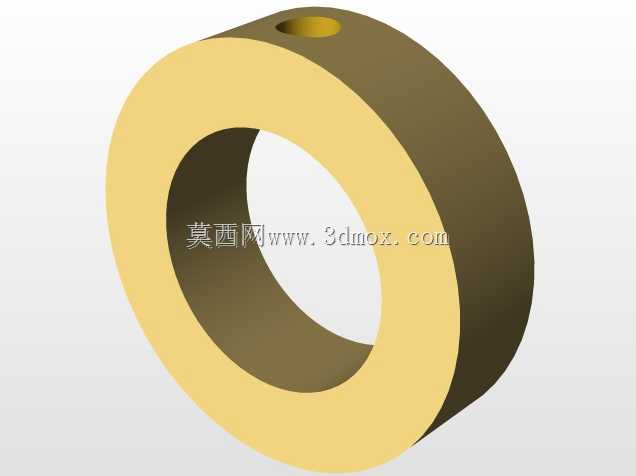

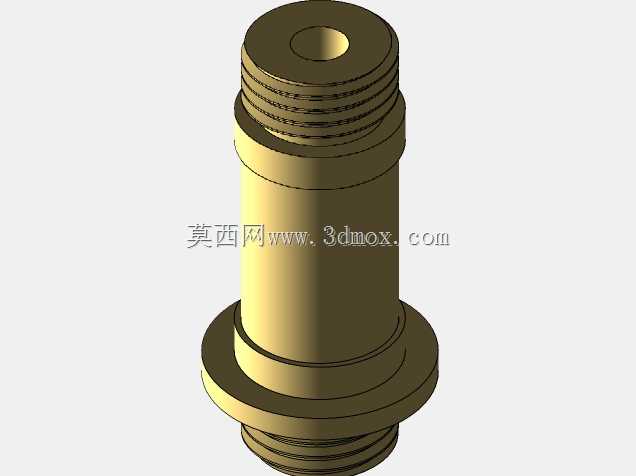

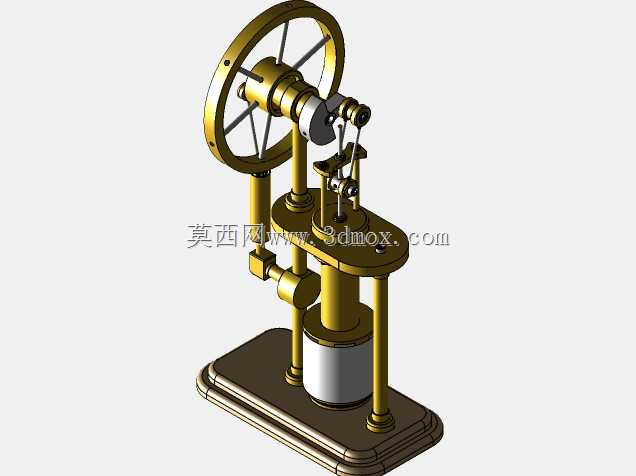

这款立式斯特林热力装置的三维结构，可直接用于教学演示教具开发、小型余热回收动力单元的原型验证，也能作为科普展项的核心结构参考，在低品位热能利用、分布式微型动力、工程热物理教学场景中都有明确的落地空间。不同于常见的卧式布置结构，该模型采用立式同轴布局，将置换气缸、动力气缸与飞轮传动组件沿竖直方向排布，大幅压缩了水平方向的安装占地，底座采用实木质感的承托结构，既可以降低整机运行时的振动传导，也能保证立式高耸结构的重心稳定，安装时仅需预留直径180mm左右的圆形水平台面即可完成固定，整机竖直高度控制在320mm区间，周边预留30mm的操作间隙就能满足飞轮转动、连杆运动的空间需求，不会出现运动部件与周边结构干涉的问题。从功能实现逻辑来看，该结构严格遵循斯特林循环的热功转换原理，下部的置换气缸负责完成工质在冷热腔之间的往复输运，侧置的动力气缸将工质膨胀收缩的压力差转化为直线往复动力，再通过曲柄连杆机构将直线运动转化为飞轮的旋转运动，飞轮本身的大转动惯量设计可以抵消循环过程中的动力波动，让整机运转更加平顺，传动链路中所有铰接位置都预留了标准的销轴装配间隙，既可以满足3D打印快速成型的公差要求，也能适配金属切削加工的装配精度需求。设计过程中优先考虑了结构的可拆装性，所有立柱、气缸、传动部件都采用模块化拆分设计，不需要特殊工装就能完成整机拆解与重组，方便教学场景下展示内部的热力循环路径与机械传动逻辑；气缸外壁采用可视化的透明结构设计，可以直观观察到内部置换活塞的运动状态，配合黄铜质感的金属构件外观，既还原了经典斯特林发动机的复古工业质感，也能让观察者快速理清各部件的运动配合关系。在实际选型参考时，该结构的传动比匹配经过反复校核，飞轮直径与曲柄偏心距的比例刚好满足低转速下的扭矩输出需求，不需要额外加装减速结构就能直接带动微型发电机、小型水泵等低功率负载，各连接管路的密封面都采用平面密封设计，降低了小型样机制作时的密封难度，即使是业余爱好者也能依托该结构完成可正常运转的实体样机制作，对于从事热力机械研发、教学教具开发的结构工程师来说，该模型的结构细节、装配逻辑都具备很高的参考价值，可以直接在此基础上根据实际热源条件调整气缸容积、换热结构尺寸，快速完成定制化方案的迭代。
