手动液压泵装配结构三维设计

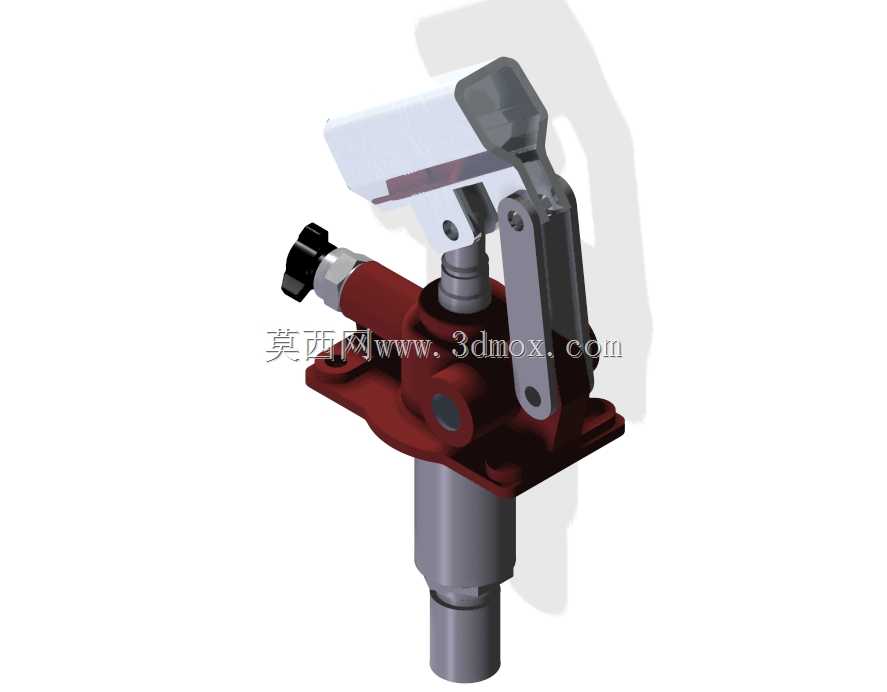

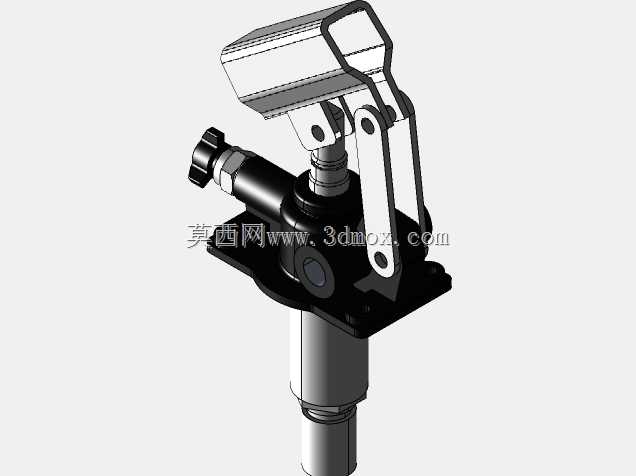

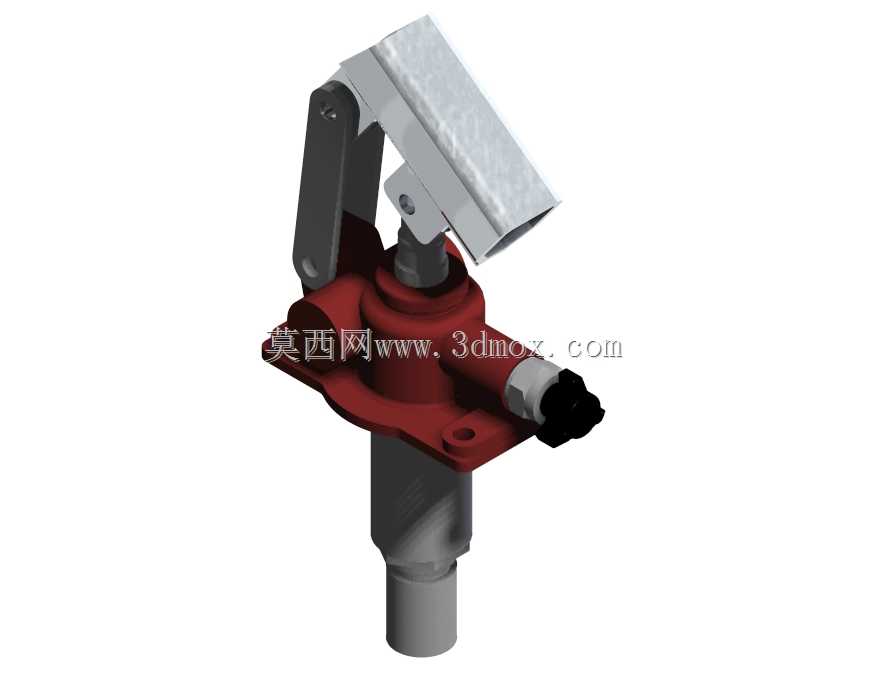

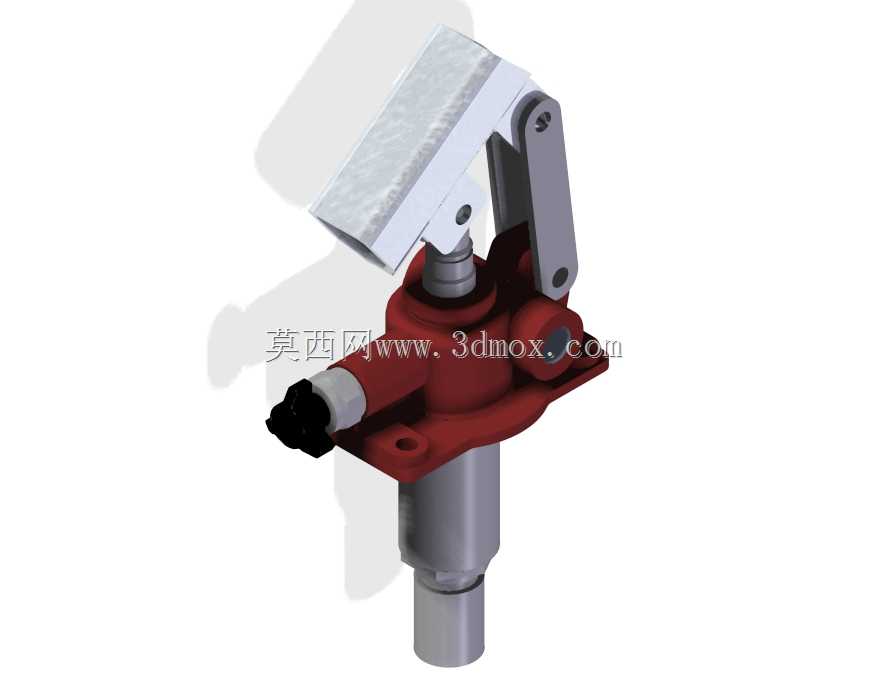

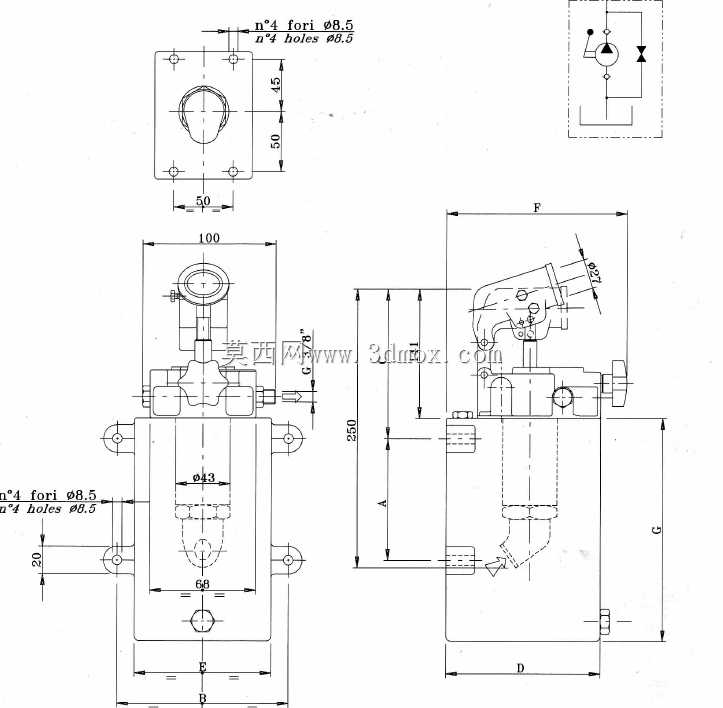

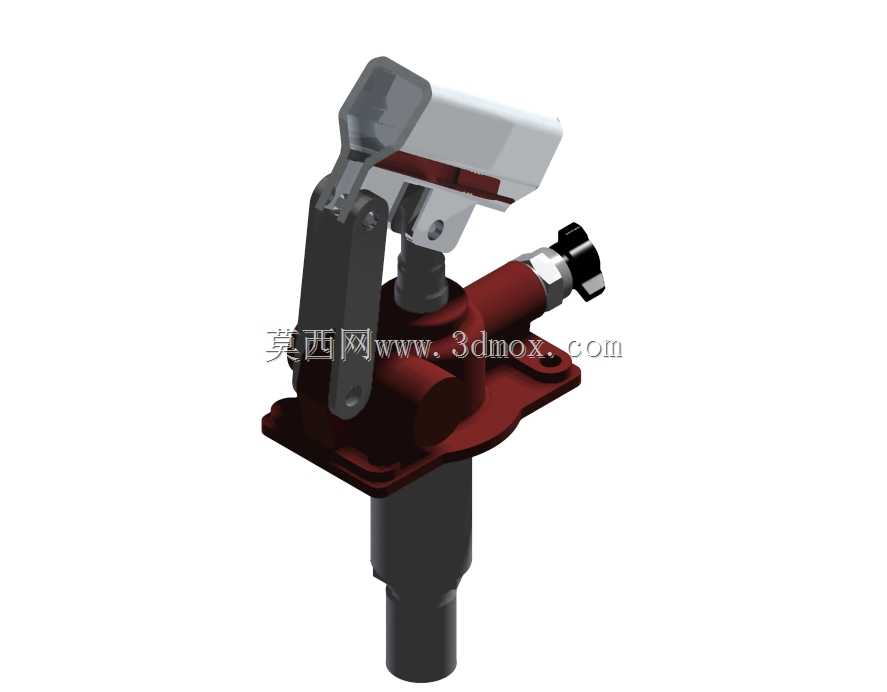

这款手动液压泵是小型液压系统中的核心动力供给部件，主要应用在无外接动力源的野外作业场景、应急维修工况、小型工装夹具的液压驱动环节，以及起重顶升设备的辅助动力单元中，能够在缺乏电力、压缩空气等动力供给的环境下，依靠人力操作输出稳定的高压液压油，为配套的液压油缸、液压执行元件提供压力介质，实现工件夹紧、重物顶升、机构锁紧等作业动作。从功能特性来看，该泵采用杠杆式手动操作结构，按压操作手柄即可带动内部柱塞完成往复运动，通过单向阀组的配合实现吸油、压油的连续动作，输出压力平稳，操作力经过杠杆结构优化后符合人体工程学设计，长时间操作不易产生过度疲劳，泵体集成了溢流防护结构，可在系统压力超过设定阈值时自动泄油，避免超压损坏配套液压元件。在设计思路上，整体采用集成式布局，将柱塞腔、阀组、油腔、操作支座整合为一体式阀体结构，减少了外接管路的连接点，大幅降低了液压油泄漏的风险，操作手柄采用铰接式连接，可根据安装空间的限制调整操作角度，适配不同的安装使用场景；进油口与出油口采用标准液压接口设计，能够直接与常规液压管路、接头匹配连接，无需额外定制转接配件。从外形尺寸与安装边界来看，泵体主体采用立式布局，底部设置带安装孔的固定法兰面，可通过螺栓直接固定在设备基座、油箱顶面或者移动液压站的安装面板上，安装孔位间距符合小型液压泵的通用安装规范，能够直接替换同规格的同类手动泵产品；操作手柄的摆动范围经过合理规划，在最大行程按压过程中不会与周边安装结构产生干涉，泵体整体径向尺寸紧凑，占用安装空间小，既可以作为独立的手动动力单元单独使用，也可以集成在小型液压设备内部作为应急动力源使用，适配各类需要临时高压液压动力的作业场景。
