2AV1060型纳什液环真空泵结构设计

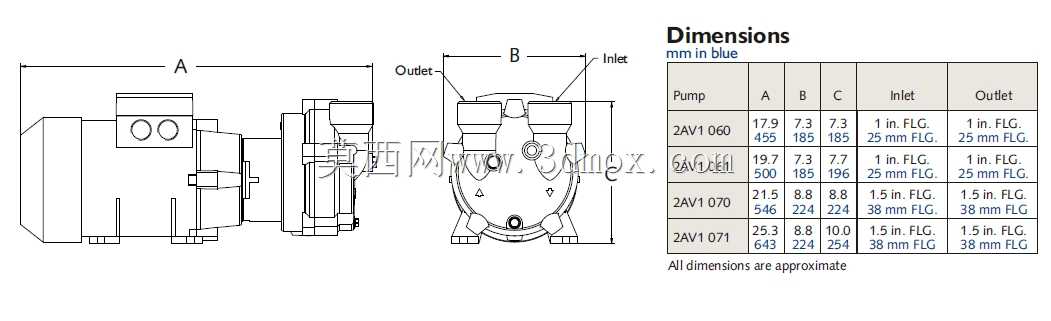

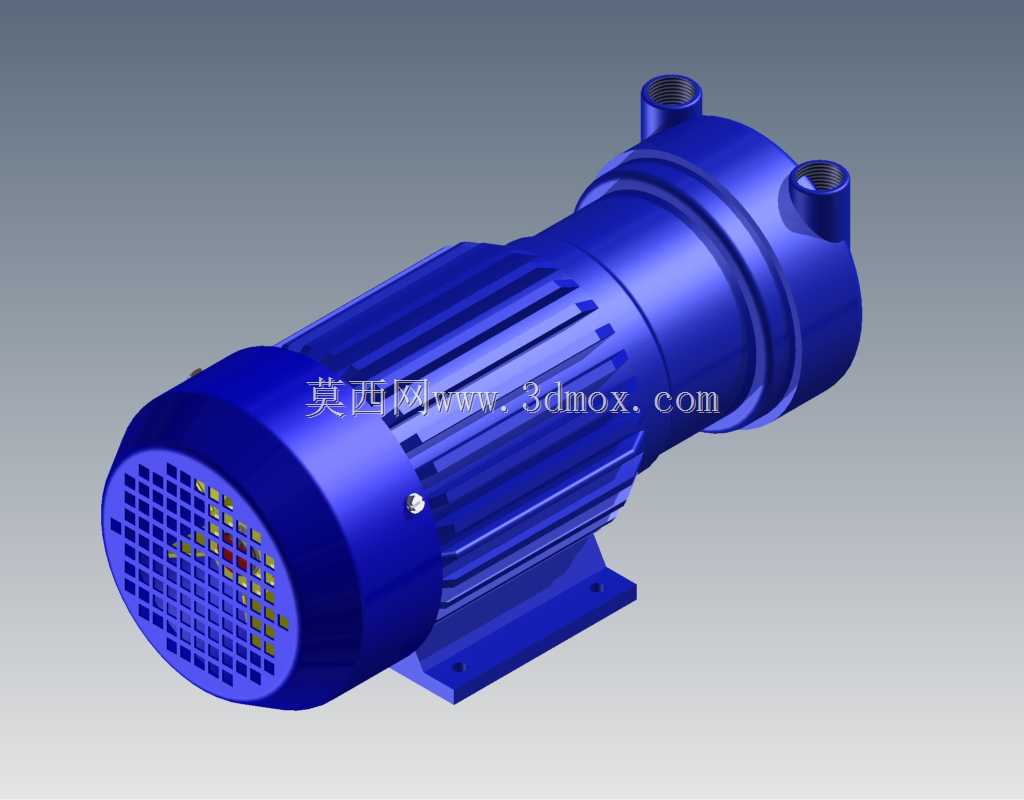

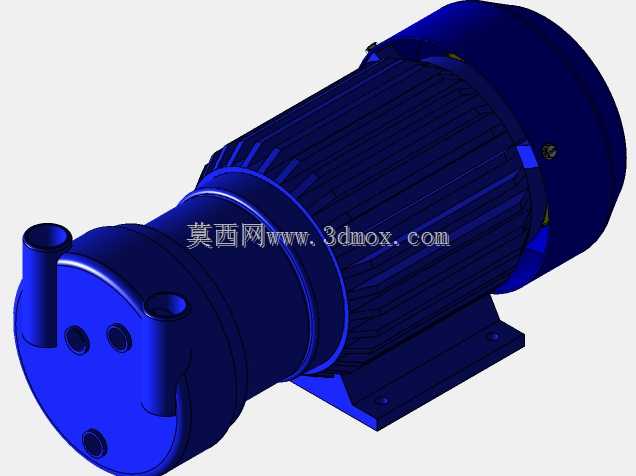

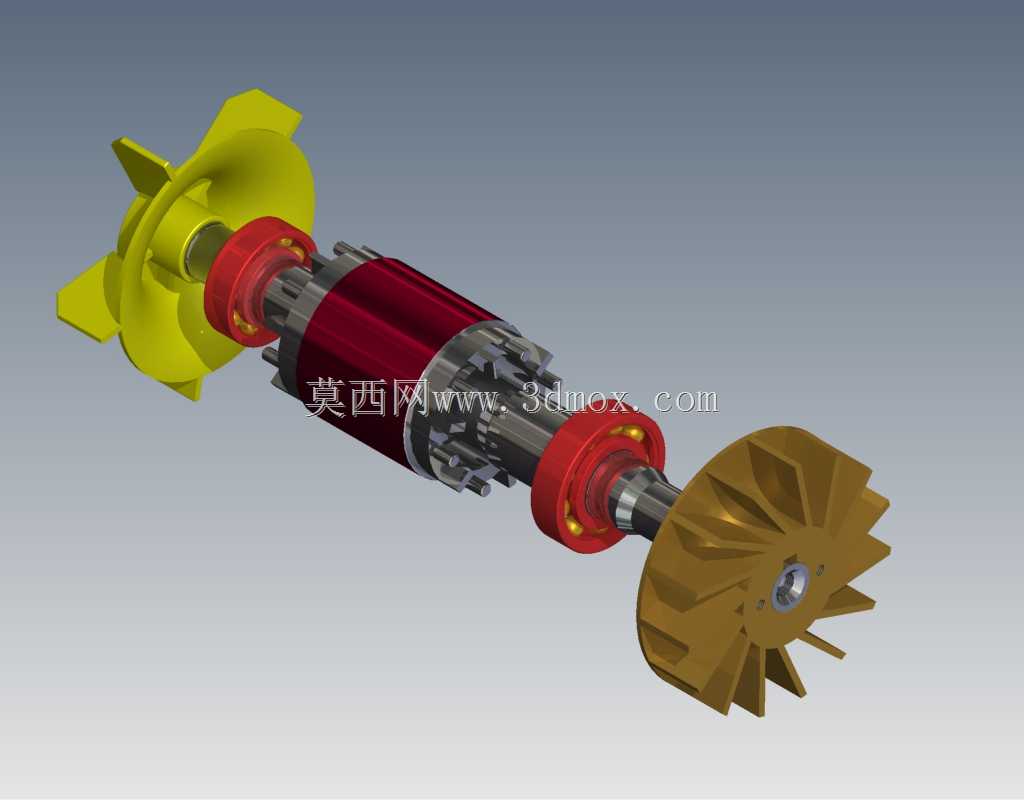

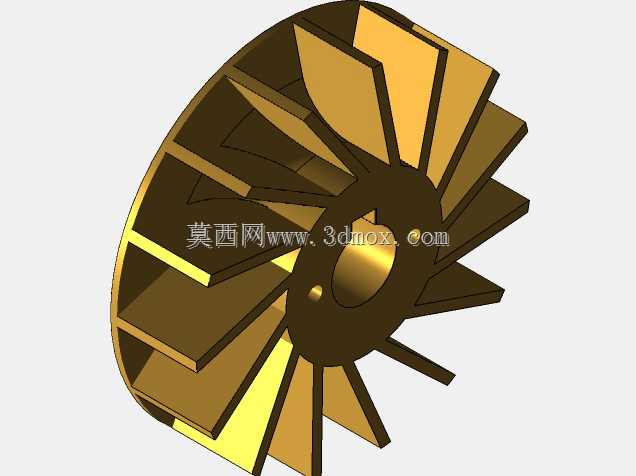

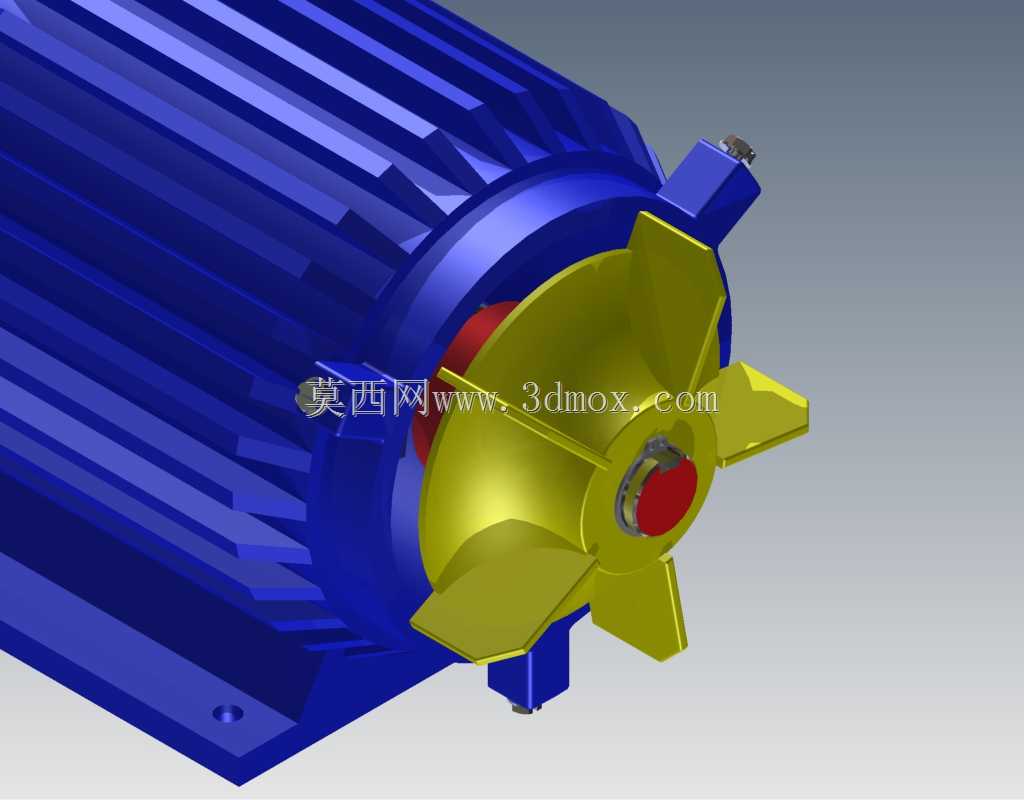

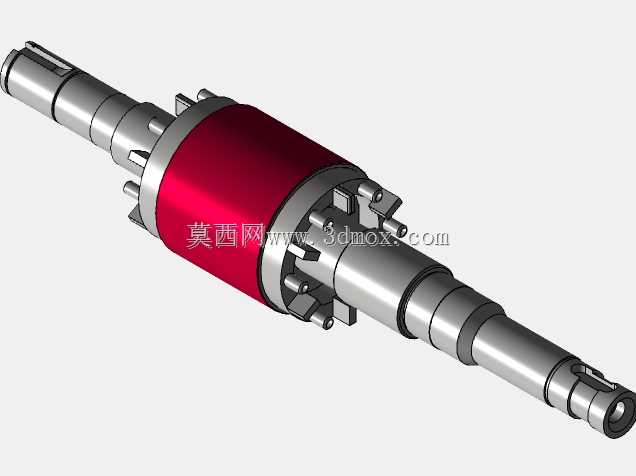

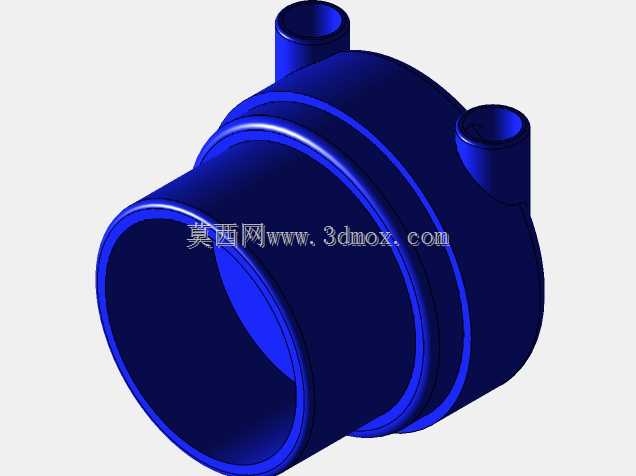

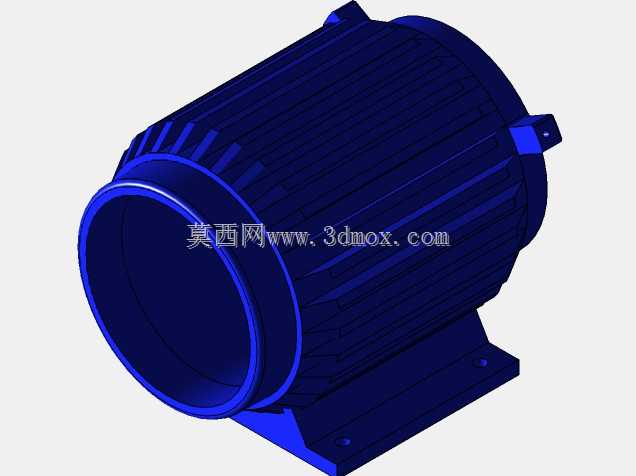

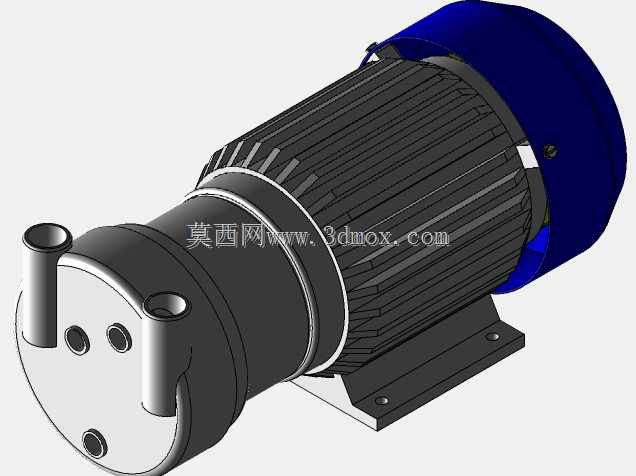

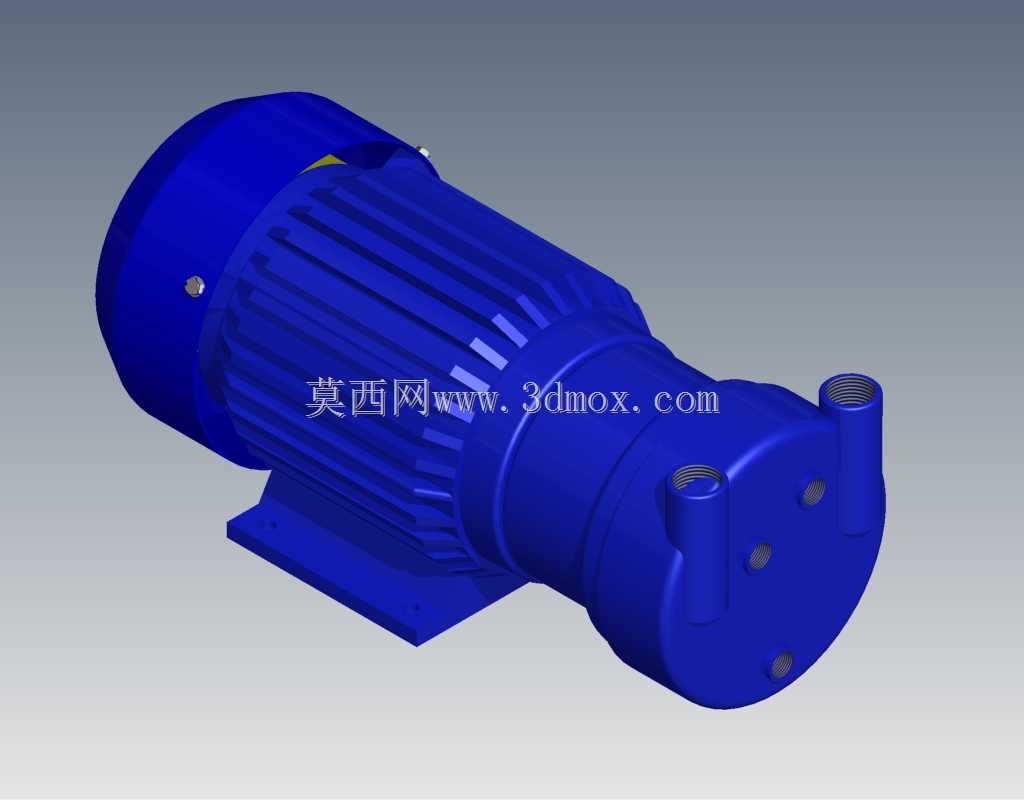

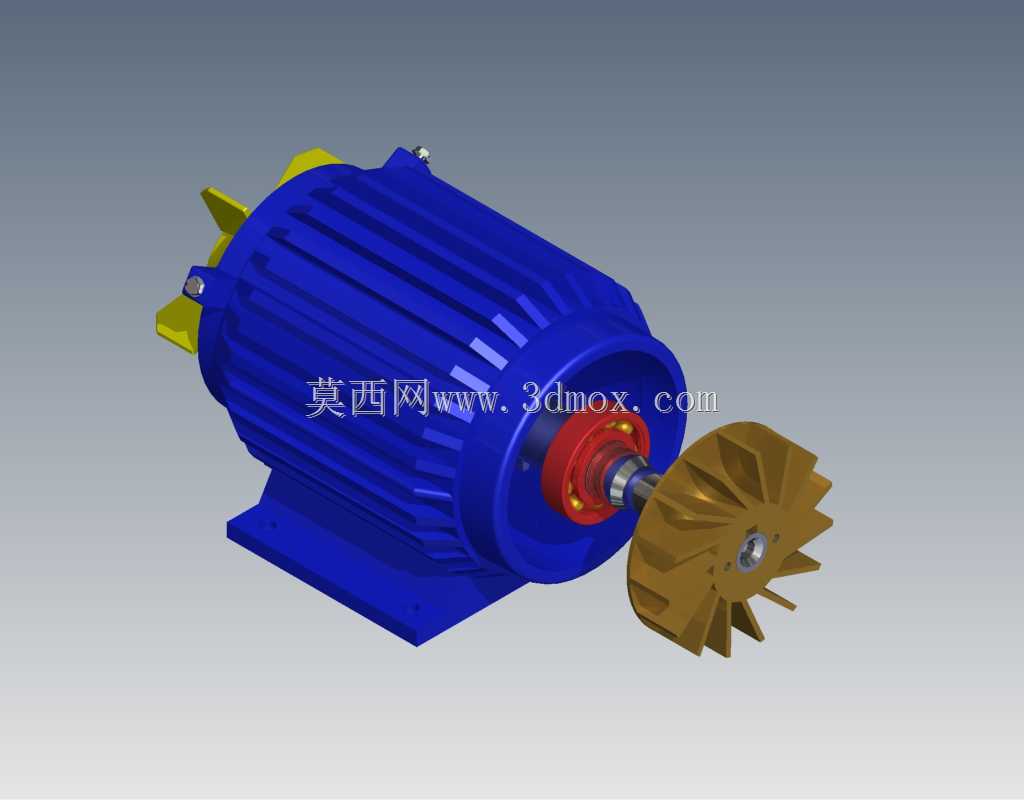

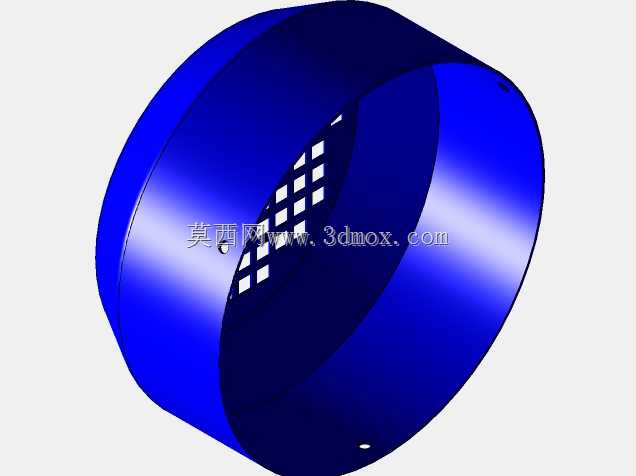

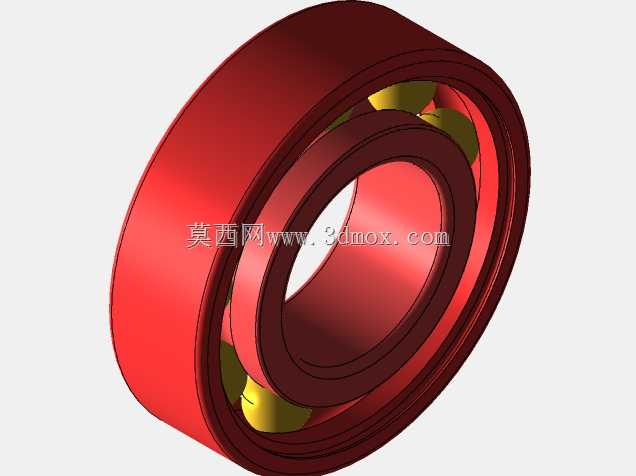

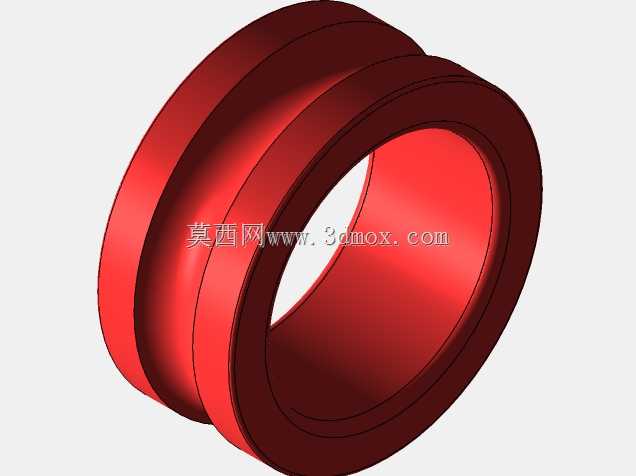

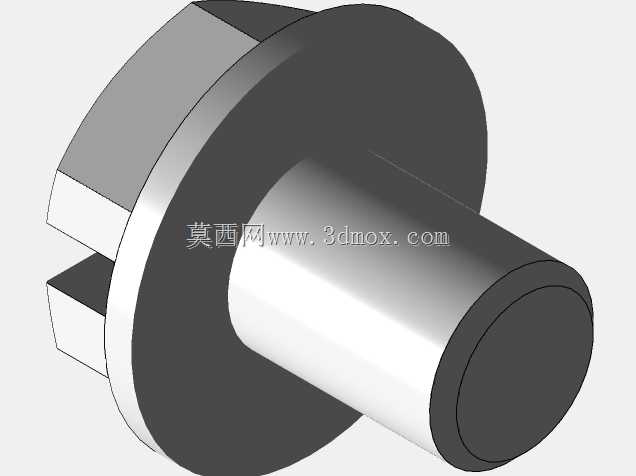

液环真空泵是工业生产领域应用极为广泛的粗真空获取设备，在化工蒸馏、食品真空包装、煤矿瓦斯抽放、制药溶剂回收、造纸脱水、电力行业凝汽器抽真空等场景中承担核心抽气作业职能，依靠泵腔内部液环的容积变化实现气体的吸入、压缩与排出，可抽吸除颗粒杂质外的常规气体，也可适配含少量可凝性蒸汽的工况，运行过程无金属摩擦接触面，具备运行平稳、噪音低、故障率低、可输送易燃易爆气体的突出优势，是粗真空度区间内性价比极高的真空获取方案。本次呈现的液环真空泵结构，以工业场景常用的直联式结构为核心设计方向，将驱动端与泵腔端整合为一体式结构，省去了传统分体式泵组的联轴器连接环节，大幅缩小了设备整体安装占位，降低了现场安装的对中校准难度，也减少了传动环节的能量损耗。设计过程中针对核心过流与传动部件做了精准的尺寸还原，其中电枢作为动力传递的核心部件，其轴伸尺寸、铁芯安装位与泵腔侧的密封腔尺寸做了匹配设计，保障动力输出的同轴度，避免运行过程中出现轴系偏磨导致的密封泄漏问题；涡轮作为泵腔内的核心做功部件，其叶片型线、偏心安装距严格参照液环泵的做功原理设计，保障液环形成的稳定性与抽气效率；风扇叶片与风扇罩的结构设计兼顾散热效率与防护需求，端罩采用格栅式通风结构，既可以保障驱动端运行过程中的空气流通带走热量，也能避免异物进入风罩打坏风叶，同时风叶的动平衡结构设计可降低高速运行时的振动值。设备整体采用卧式底脚安装结构，底脚的安装孔位间距、安装平面的平面度公差都做了适配性设计，可直接匹配常规工业泵组的安装基座，进出口采用顶部轴向布置的螺纹接口，方便现场管路的连接与布局，整体外形紧凑流畅，没有冗余的外凸结构，可适配狭小空间内的安装需求。设计过程中对电机壳体的散热筋结构做了等比例还原，散热筋的高度、间距经过优化，可在设备连续运行时保障壳体的散热面积，避免驱动端过热导致的绝缘老化问题；泵腔壳体的壁厚设计兼顾承压能力与轻量化需求，可满足常规水环工作液工况下的承压要求，密封腔位置预留了标准机械密封的安装空间，方便后期运维过程中的密封件更换。
