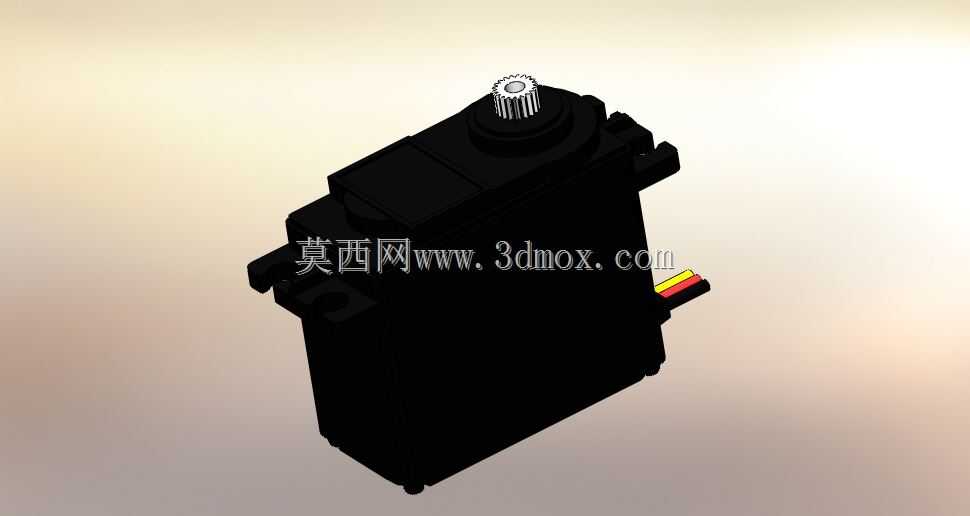

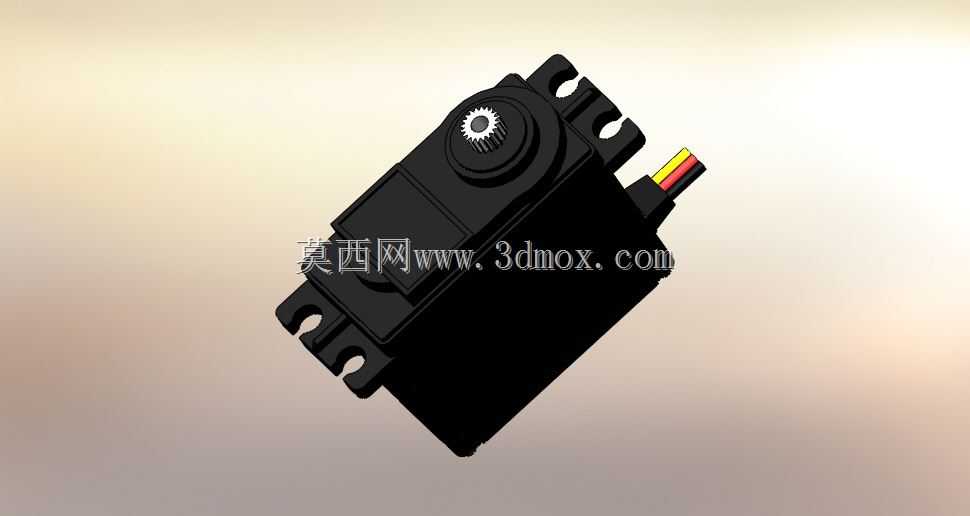

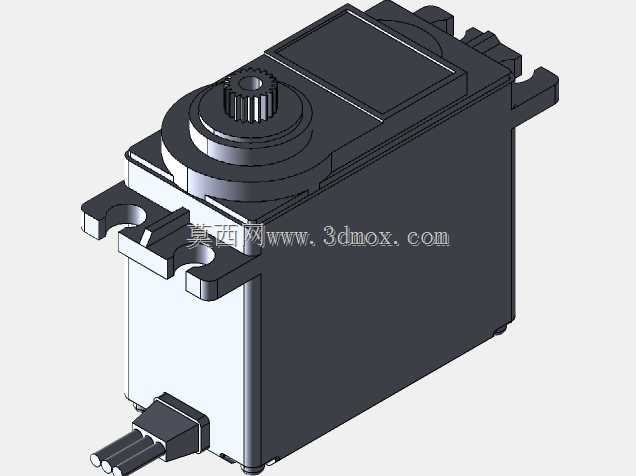

HiTecHS-422标准伺服电机结构设计

这款标准伺服电机是小型运动控制场景中应用极为广泛的执行部件，在消费级航模、小型机器人关节驱动、智能玩具动作控制、教学实验平台搭建、小型自动化装置点位运动等场景中都能见到它的身影，能够将接收到的电信号转换为输出轴的精准角位移，实现对负载位置、转速的闭环控制，满足小扭矩、高精度定位的运动需求。从功能特性来看，这款伺服采用直流供电驱动，内置位置反馈回路，输出轴搭配金属齿轮组，能够在额定负载下保持稳定的位置保持力，不会因为外力干扰出现明显的位置偏移，输出端的舵盘安装位兼容市面主流的标准舵机安装尺寸，能够快速适配各类摇臂、连杆等传动配件，接线端采用标准的三线接口，分别对应电源正、电源地与信号输入，无需额外复杂接线即可接入主流的运动控制器、单片机控制板，降低了应用端的适配难度。在设计思路上，这款伺服整体采用紧凑化的长方体外壳布局，将驱动电路板、减速齿轮组、直流电机、位置检测电位器全部集成在封闭的工程塑料外壳内部，外壳两侧预留了对称的安装耳位，安装耳上开设标准圆形安装孔，能够通过螺丝直接固定在安装基座上，无需额外设计复杂的固定结构；顶部的输出轴位于壳体一端的中心位置，输出轴的伸出高度、轴径尺寸都遵循通用标准伺服的尺寸规范，确保不同品牌同规格的伺服能够实现直接替换，减少设备维护、改装的适配成本。从外形尺寸与安装边界来看，这款伺服的整体长宽高尺寸适配小型设备的内部安装空间，壳体边角做了圆弧过渡处理，避免安装过程中尖锐边角划伤线路或者操作人员，两侧安装耳的孔位间距遵循行业通用标准，安装时只需要在基座上预留对应孔位即可完成固定，输出轴的转动范围覆盖常用的0到180度区间，能够满足绝大多数小型摆动类动作的需求，接线端从壳体尾部伸出，出线方向与输出轴方向平行，方便在紧凑空间内梳理走线，避免线路与运动部件发生干涉。在实际应用中，这款伺服既可以用于航模的舵面控制，通过接收机输出的信号调整舵面偏转角度，实现飞行器的姿态控制，也可以用于小型桌面机器人的关节驱动，带动机械臂、行走机构完成预设的动作，还可以用于智能家居装置的风门、挡板开合控制，依靠稳定的位置保持能力实现开合角度的精准调节，整体结构设计兼顾了通用性、可靠性与安装便捷性，能够适配多类小型运动控制场景的使用需求。
