小型9G舵机伺服传动结构三维设计

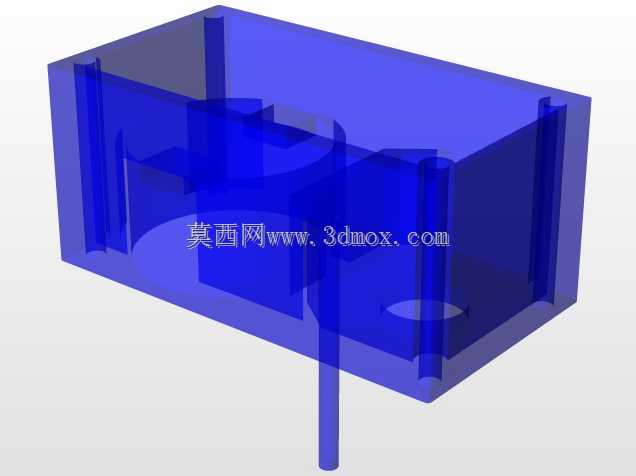

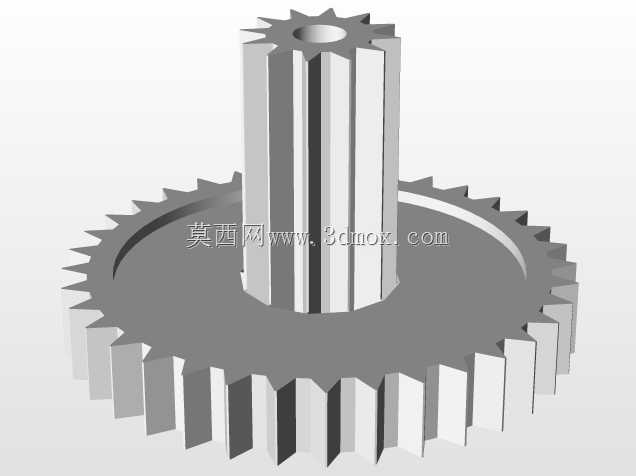

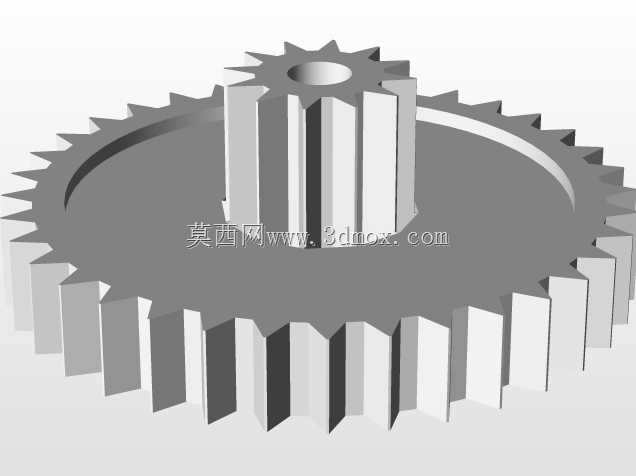

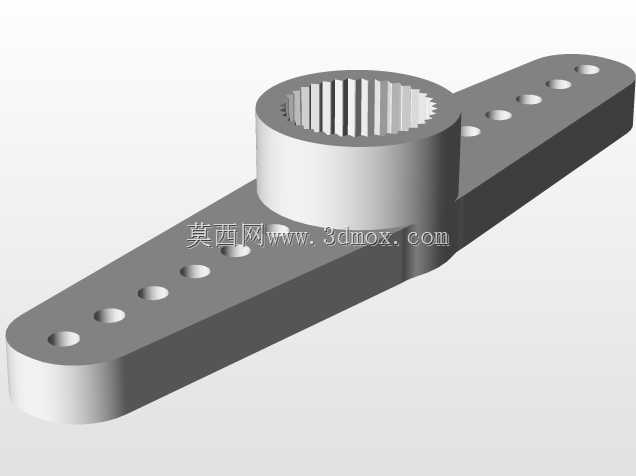

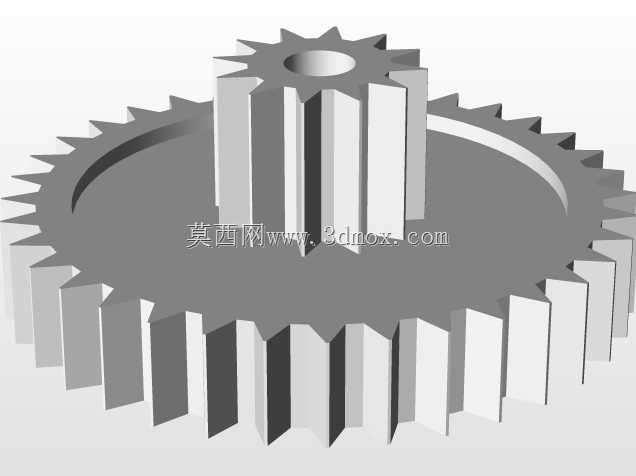

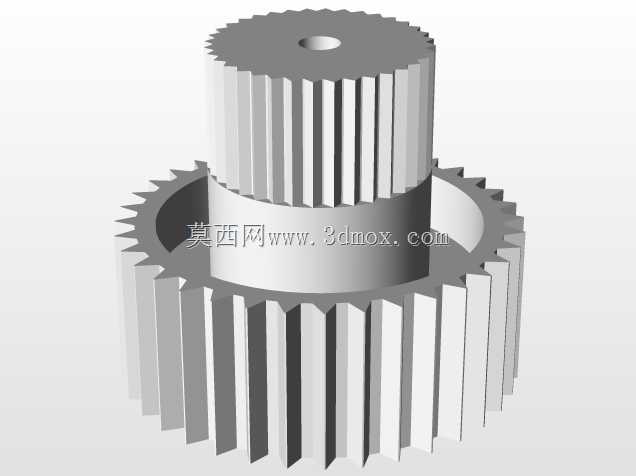

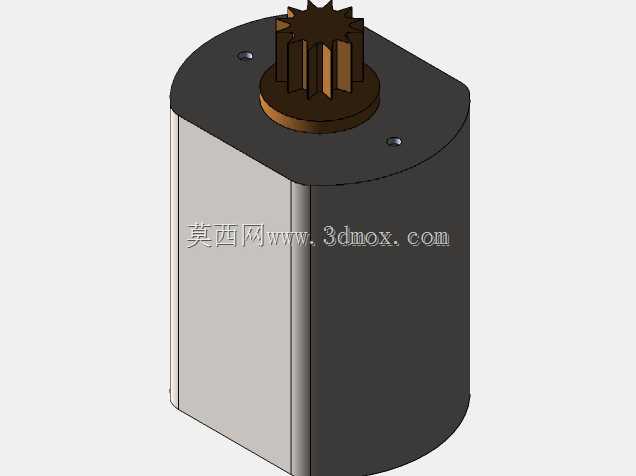

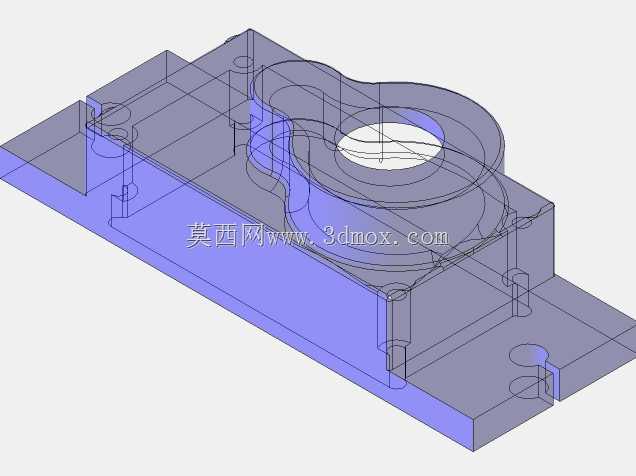

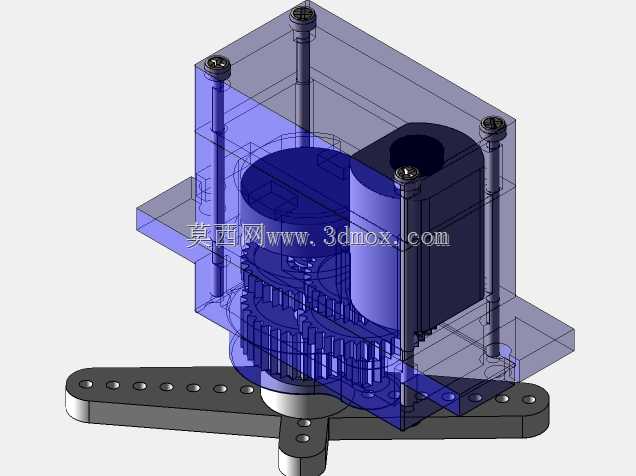

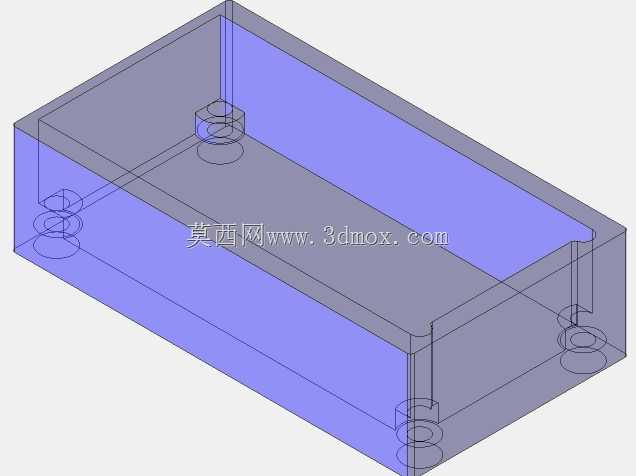

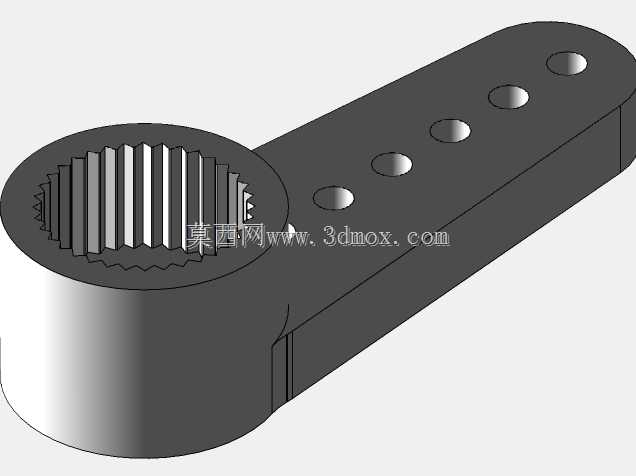

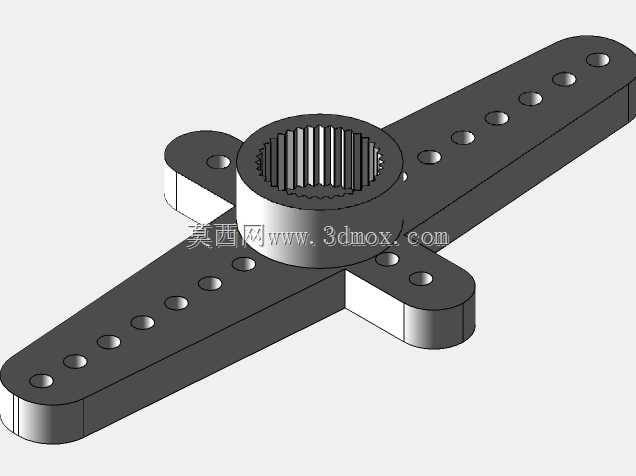

这款微型9G伺服结构是面向小型机器人项目开发的核心驱动部件，整体采用紧凑化集成设计思路，在极小的空间内整合了驱动电机、多级减速齿轮组、输出摆臂与安装固定结构，能够在有限的安装空间内提供精准的角度控制输出，适配各类对重量、体积有严格限制的小型智能装备场景。在实际应用层面，该结构广泛服务于小型仿生机器人关节驱动、微型航模舵面控制、桌面级机械臂末端动作执行、小型智能小车转向控制等场景，这类场景普遍要求驱动部件自重轻、占用空间小，同时能够提供稳定的扭矩输出与精准的角度定位能力，这款9G伺服结构恰好匹配这类轻量化项目的核心需求。从功能特性来看，该结构通过内置的多级直齿减速齿轮组，将微型直流电机的高转速低扭矩输出转化为低转速高扭矩的摆臂动力，输出端采用标准舵机摆臂连接结构，可适配不同规格的舵盘与摆臂配件，满足不同项目的连接需求；外壳采用半包覆式结构设计，既能够对内部齿轮组与电机形成有效防护，避免外界灰尘、碎屑进入传动间隙影响运行精度，又预留了充足的安装定位孔位，方便用户在不同的安装基座上完成固定。在设计思路上，该结构优先控制整体体积与自重，整体轮廓方正规整，安装边界清晰，四个角位预留的贯穿式安装柱可直接通过螺丝完成快速固定，无需额外设计复杂的安装转接结构；内部齿轮组采用同轴分层布局，最大限度压缩轴向与径向的占用空间，电机与减速舱采用相邻布局，在保证齿轮啮合精度的前提下缩短了动力传递路径，减少了传动过程中的动力损耗。从安装边界来看，该结构整体安装基面平整，输出轴位于结构下部中心位置，摆臂的摆动范围覆盖0至180度常规舵机工作区间，安装时仅需预留对应摆臂摆动的活动空间即可，不会与周边结构产生运动干涉；外壳上的固定孔位间距采用标准化微型舵机尺寸，可直接替换同规格的传统9G舵机产品，降低用户的项目适配成本。在结构细节上，各齿轮的啮合间隙经过优化设计，既保证传动过程顺滑无卡滞，又尽可能减小回程间隙，提升角度控制的精准度；顶部的固定螺丝将上下壳体紧密连接，既方便后期拆解维护齿轮组，又能保证壳体的结构强度，在输出轴承受径向负载时不会出现壳体变形的问题。
