六自由度教学机械臂T8730-BBS三维设计

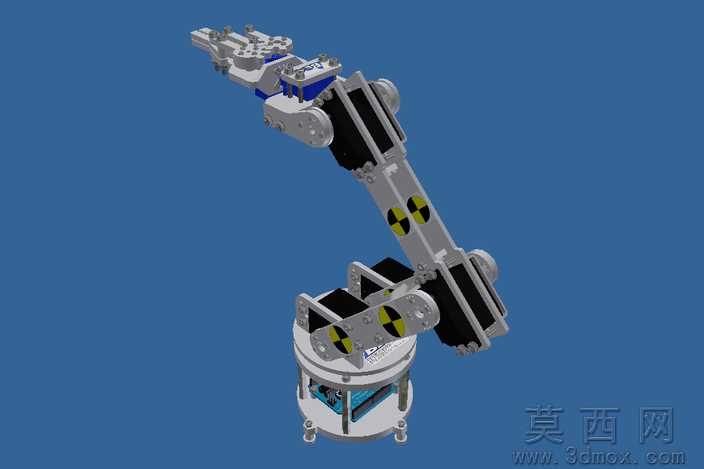

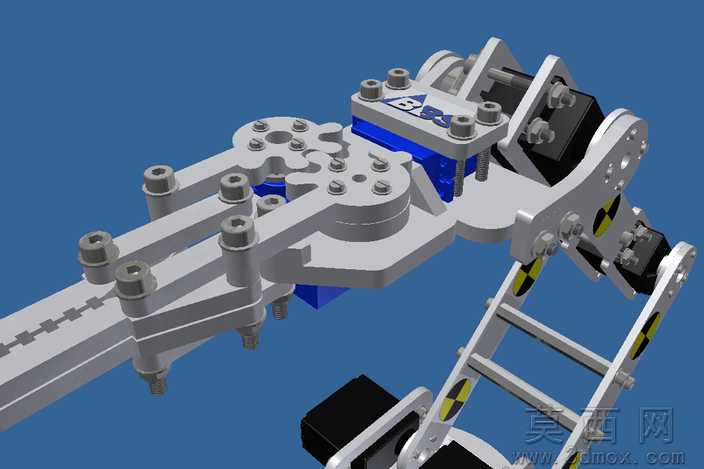

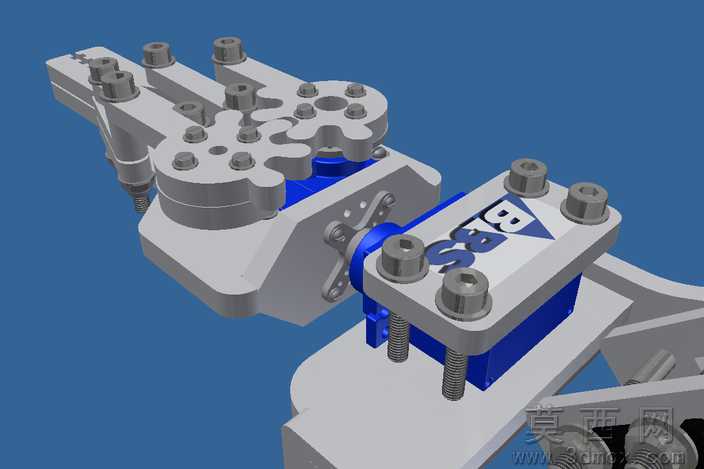

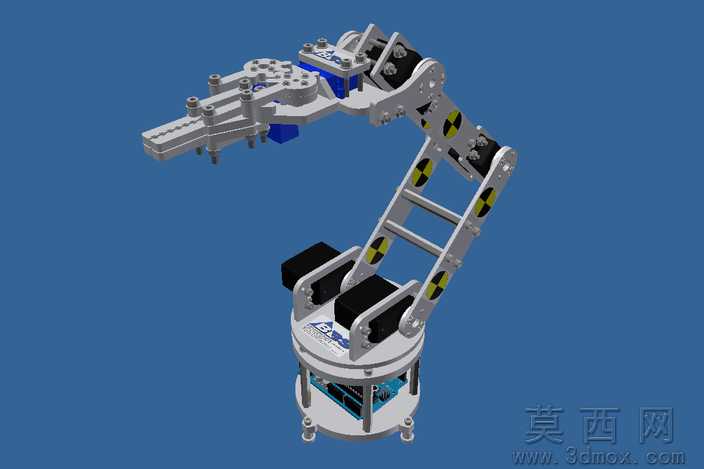

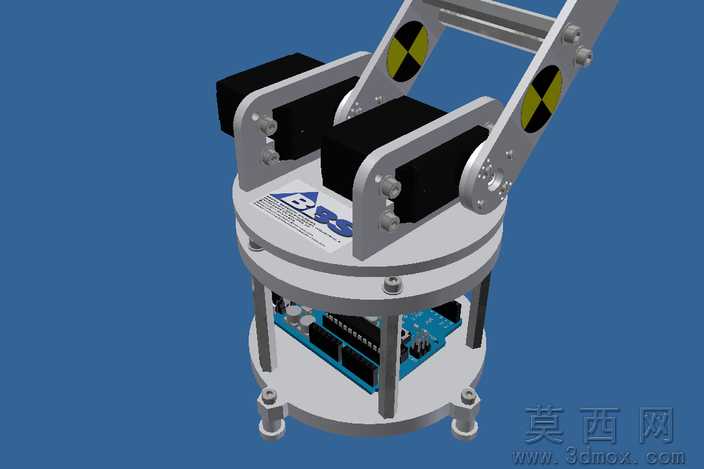

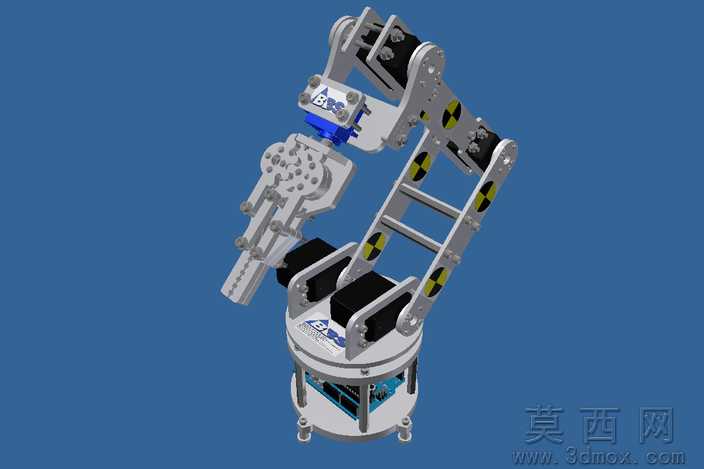

本模型为桌面级六自由度教学机械臂，建模阶段采用Autodesk Inventor完成全参数化设计，从底座回转结构、大臂支撑桁架、中臂联动连杆到末端夹爪执行端，均按照实际舵机安装尺寸、连杆铰接孔位进行1:1比例建模，每一处铰接副都预留了标准转动间隙，装配过程中添加了完整的运动约束，可直接在软件内模拟各关节转动范围，验证机构运动无干涉。参数设计上严格匹配开源控制方案，主控采用ARDUINO DIECIMILA/ATmega168方案，工作电压5V，输入电压范围7-12V，极限输入6-20V，搭载14路数字IO其中6路可输出PWM信号，直流通路IO最大输出40mA，3.3V引脚最大输出50mA，板载16KB闪存其中2KB用于引导加载程序、1KB静态随机存取存储器、512字节EEPROM，系统时钟为16MHz；关节驱动采用Hextronik HXT900-9g微型伺服，对应舵机扭矩4.8V下1.60公斤厘米、转动速度0.12秒每60度，臂展尺寸总长0.83em、宽0.47em、底座高度0.87em，底座材质为塑料，关节支撑为铜套结构，转动范围可达90度，脉冲信号宽度适配450-2450us标准范围，末端夹爪采用斑马ZS2113 JR模拟舵机驱动，4.8V下扭矩2.80公斤厘米、转动速度0.19秒每60度，6V下扭矩3.80公斤厘米、转动速度0.14秒每60度，夹爪总长1.58em、宽0.79em、高度1.44em，夹爪齿轮为塑料材质、铰接处为铜套支撑。渲染材质上对不同部件做了区分处理，底座外壳采用哑光工程塑料材质，金属连杆采用磨砂铝合金质感，舵机外壳做黑色哑光塑料效果，夹爪末端做防滑橡胶纹理，铰接螺丝做金属镀锌质感，整体渲染还原真实机械臂的材质层次，背景采用深蓝色突出主体结构。结构原理上采用串联多关节构型，底座实现水平回转，大臂、中臂、小臂依次实现俯仰动作，腕部实现两个维度的姿态调整，末端夹爪实现开合抓取，所有舵机走线沿连杆内侧线槽布置，底座内部预留主控板、降压模块的安装空间，整体结构紧凑，可实现小范围内的物体抓取搬运动作。软件兼容方面，模型包含完整的零件图、装配体与效果图文件，除原生Autodesk Inventor2013格式外，可导出为STEP、IGS等通用三维格式，兼容SolidWorks、UG、ProE等主流三维设计软件打开编辑，也可导入3D打印切片软件直接生成打印路径，用于实体机械臂的制作。研发教学应用上，该模型既可以作为高校机械专业机器人机构课程的教学案例，帮助学生理解串联机械臂的运动学原理、舵机驱动结构设计、嵌入式控制方案搭建，也可以作为创客DIY桌面机械臂的参考设计，爱好者可直接基于该模型修改尺寸、替换舵机型号，快速制作出可实际运行的小型机械臂，用于小型物料分拣、教学演示等场景，同时也可作为机械臂相关二次开发的基础模型，添加视觉模块、传感器模块拓展更多功能。
