2x4m龙门式数控雕刻加工设备结构设计

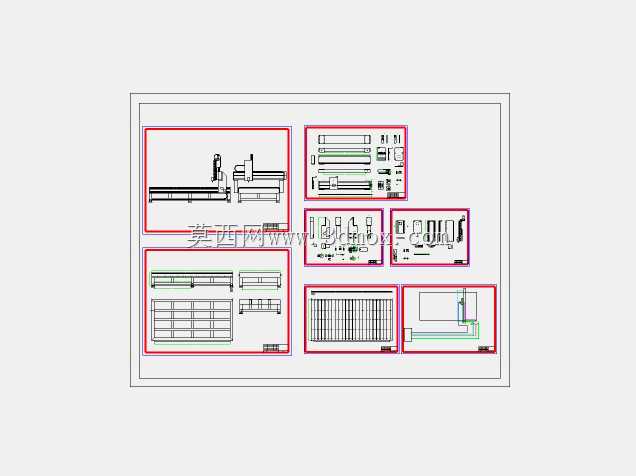

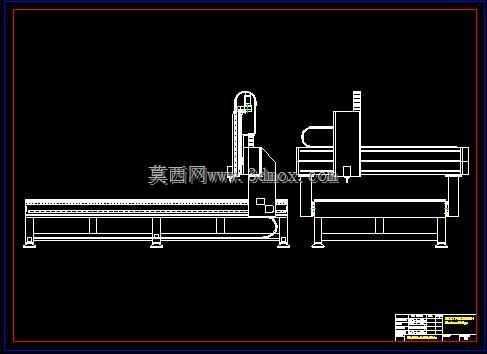

这款龙门式加工设备主要面向大幅面板材的数控加工作业场景，常见于家具制造、广告标识加工、非金属板材裁切、木工浮雕加工等生产领域，能够适配亚克力、密度板、实木、PVC、铝塑板等多种常见加工材质，满足大尺寸工件一次性装夹完成全幅面加工的生产需求，避免小幅面设备多次拼接装夹带来的对位误差与效率损耗。设备采用龙门移动式结构设计，加工台面固定放置工件，龙门横梁沿台面长度方向做往复进给运动，主轴搭载在横梁滑座上沿横梁方向做横向进给，同时主轴组件可沿竖直方向完成升降进给，三个轴向的进给运动相互配合，可实现平面铣削、钻孔、雕刻、切割等多种加工工序，适配不同加工深度与走刀路径的工艺要求。在设计思路上，整体机架采用方管焊接结构做时效处理后再进行精密机加工，保证机架长期使用的刚性与稳定性，避免加工过程中因机架震颤导致的加工面粗糙、走刀偏差等问题；龙门横梁的截面经过刚性校核，在满足2m横向行程的前提下控制横梁自重，降低纵向进给的负载，同时保证主轴高速运行时横梁无明显形变，保障加工精度。设备的外形尺寸边界围绕2m×4m的有效加工幅面设计，纵向有效加工行程覆盖4m长度范围，横向有效加工行程覆盖2m宽度范围，竖直方向进给行程可适配常规厚度板材的加工需求，安装时需预留对应长宽的设备放置空间，同时在设备周边预留上下料操作位、电控柜安装位以及除尘管路的布设空间，保障生产操作的便利性。设备的主轴采用高速风冷主轴设计，可根据加工材质的不同匹配对应转速，配合自动注油润滑系统对导轨、丝杠等传动部件进行定期润滑，延长传动部件的使用寿命；龙门两侧的传动采用同步带配合精密丝杠的传动结构，保证两侧进给的同步性，避免龙门运行过程中出现偏斜卡顿的问题，设备台面采用硬质铝合金台面搭配T型槽结构，方便不同尺寸工件的装夹固定，同时可适配真空吸附台面的加装需求，进一步提升薄板加工时的装夹效率。整体结构设计兼顾了大加工幅面的实用性与设备运行的稳定性，能够满足中小批量板材加工生产的连续作业需求，在加工精度、运行可靠性、维护便捷性上都做了对应的结构优化，适配常规加工厂的日常生产使用条件。
