重型管子台虎钳夹持工装结构设计

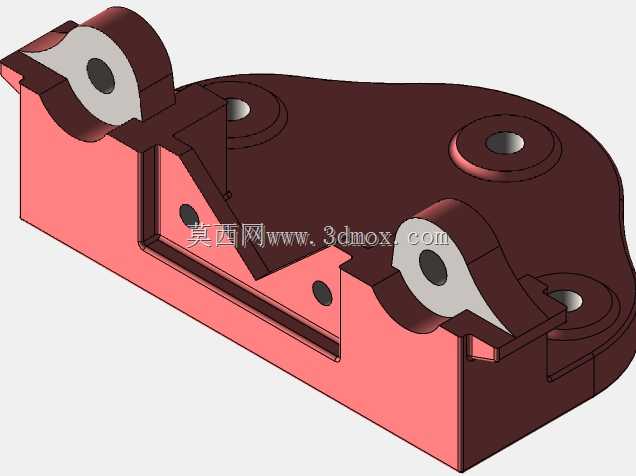

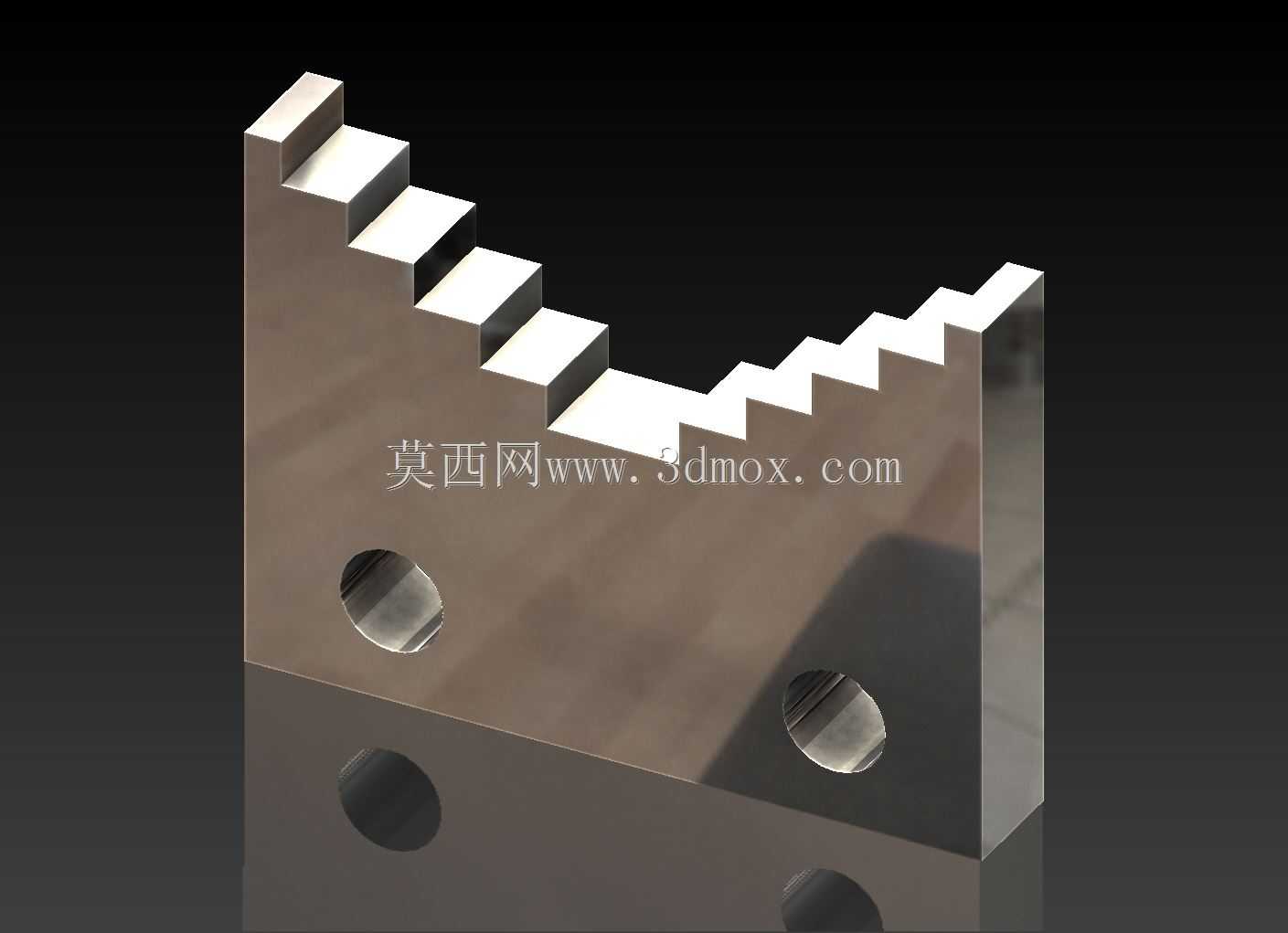

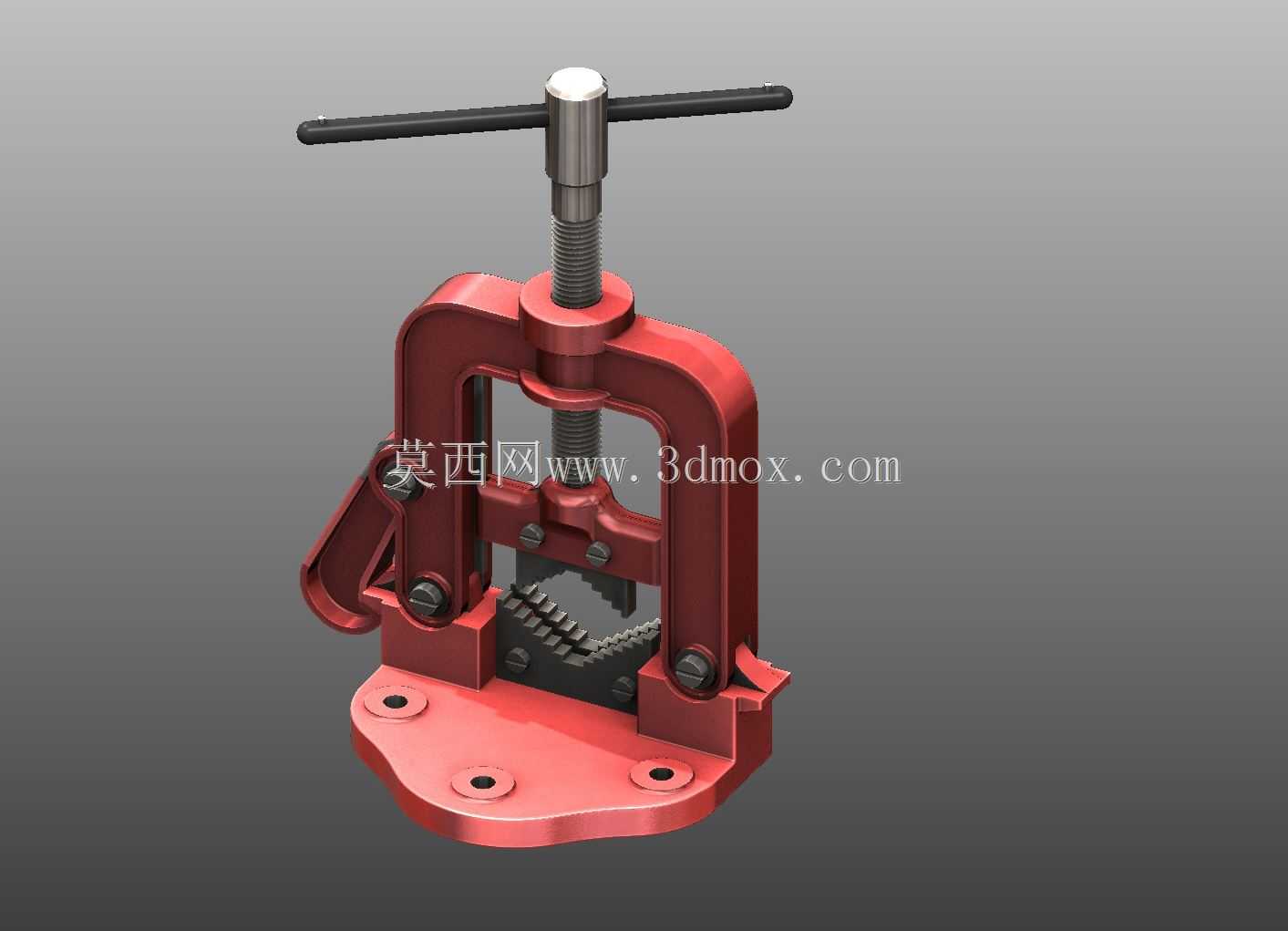

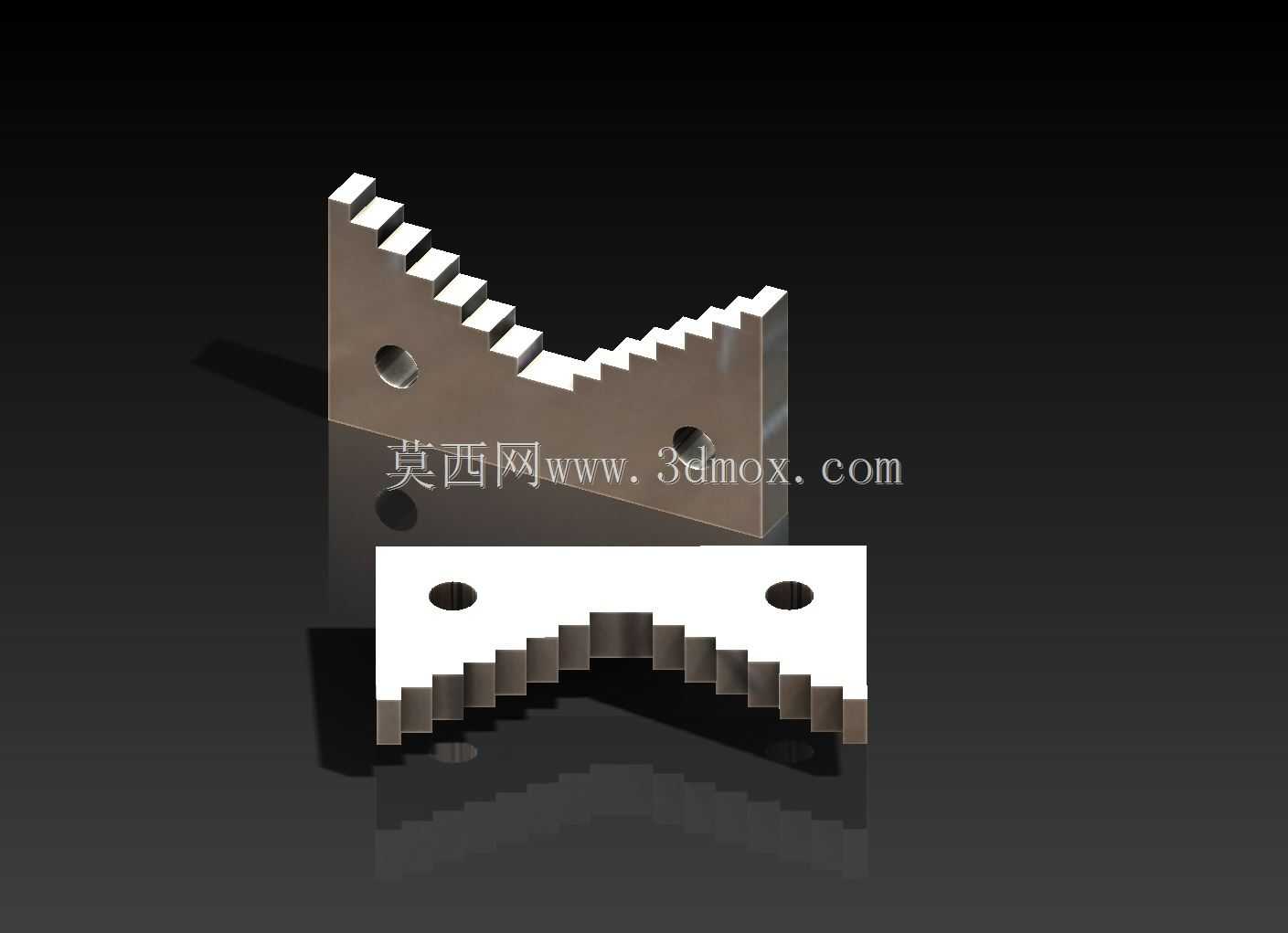

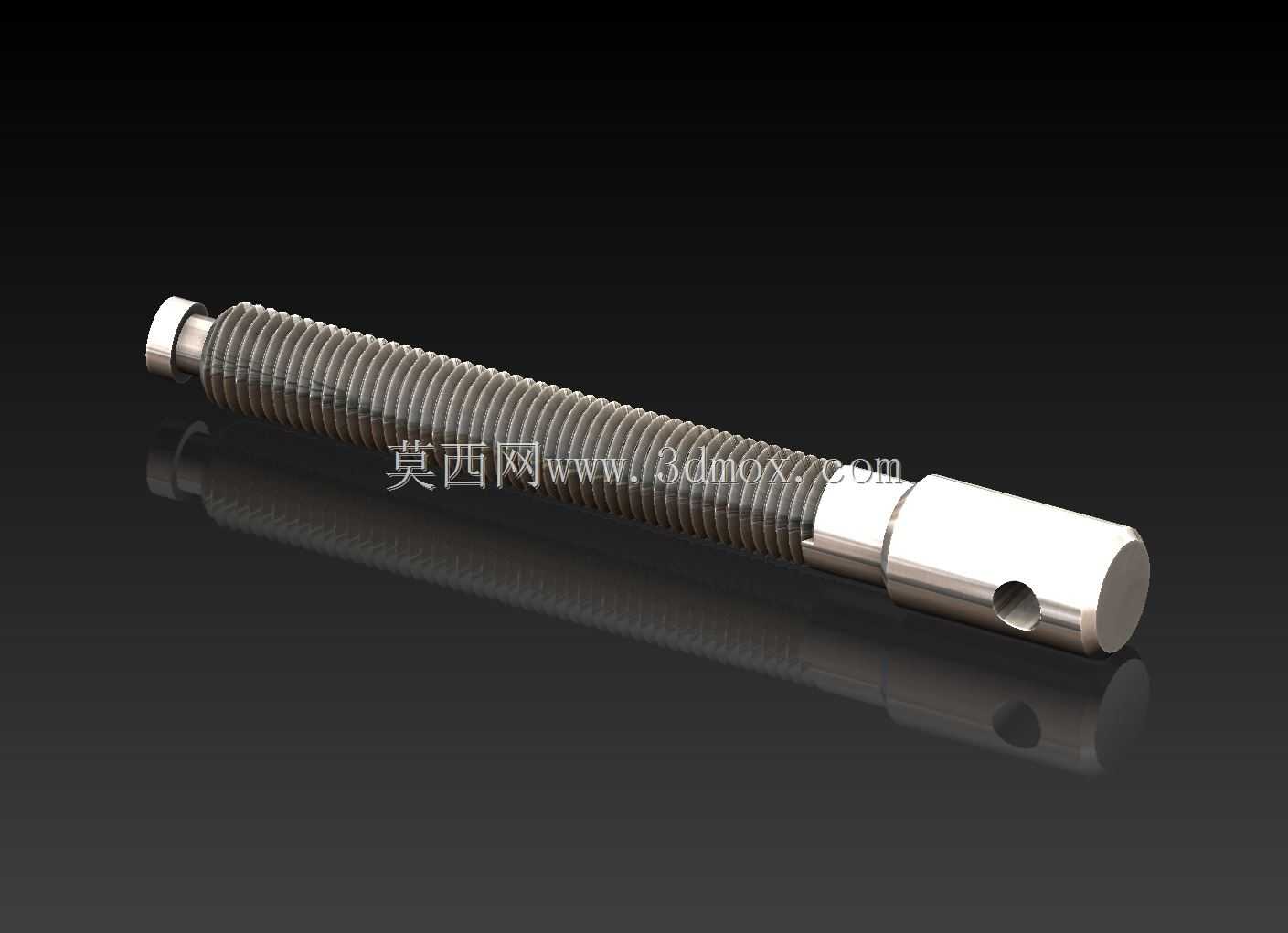

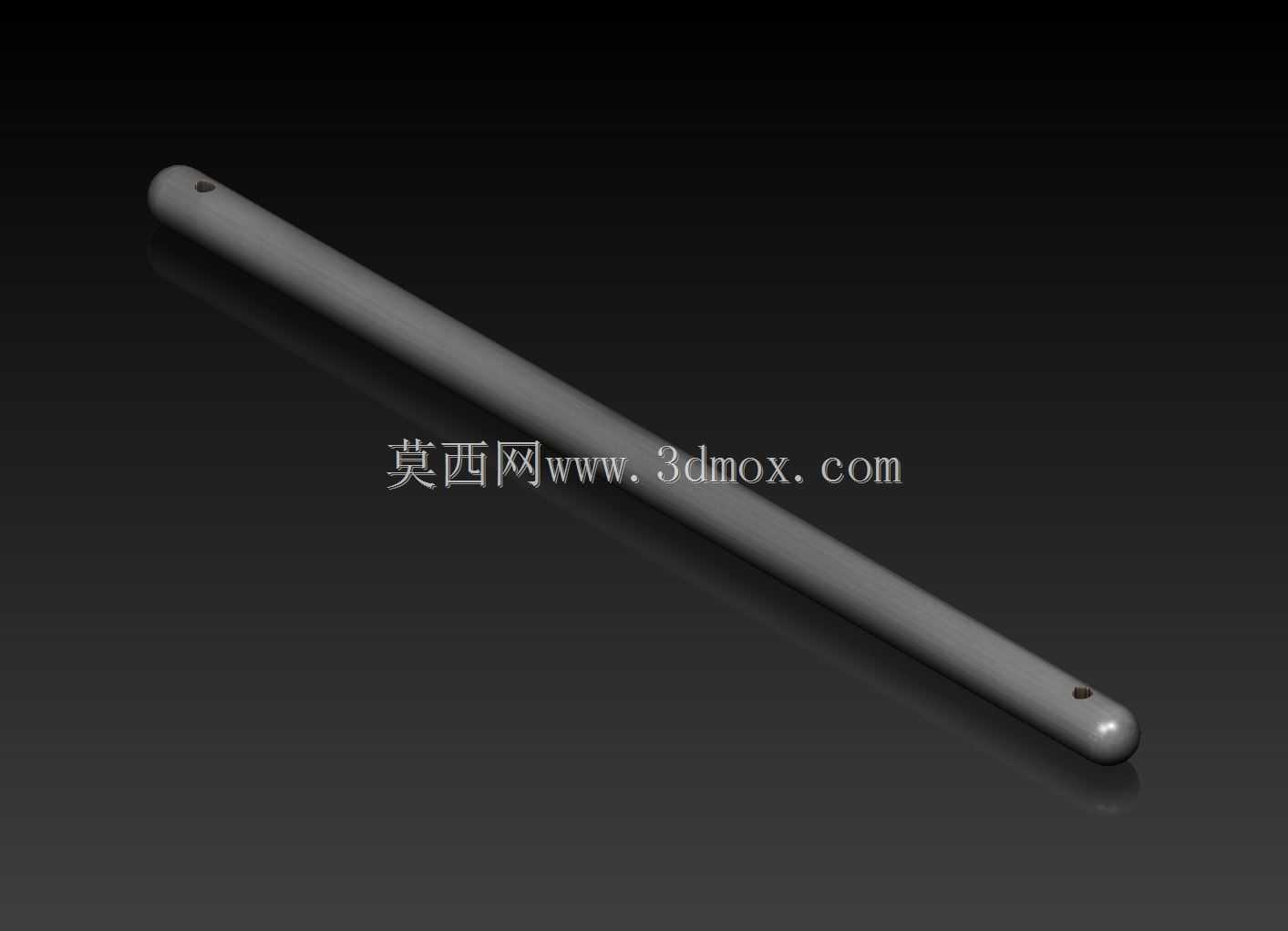

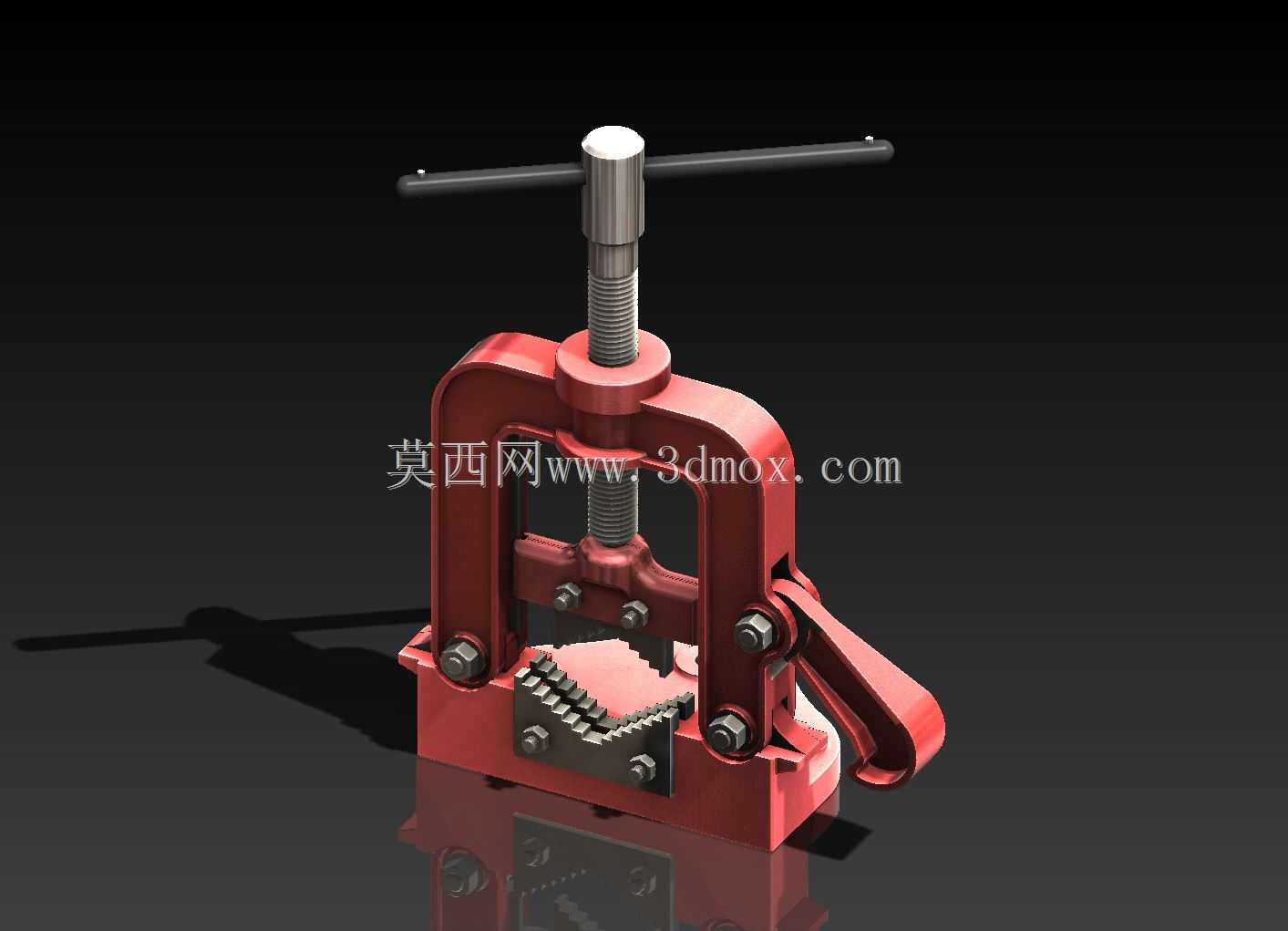

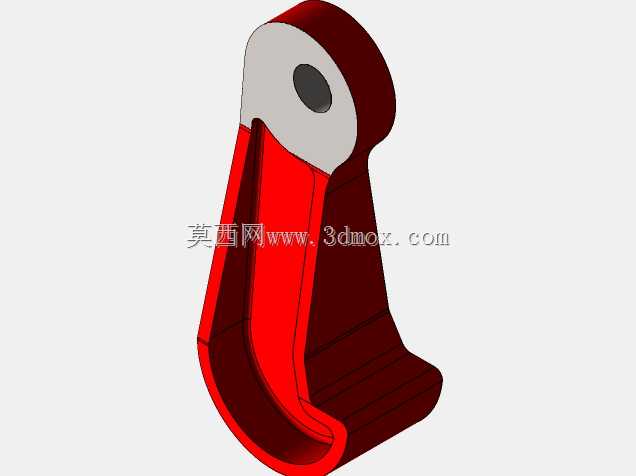

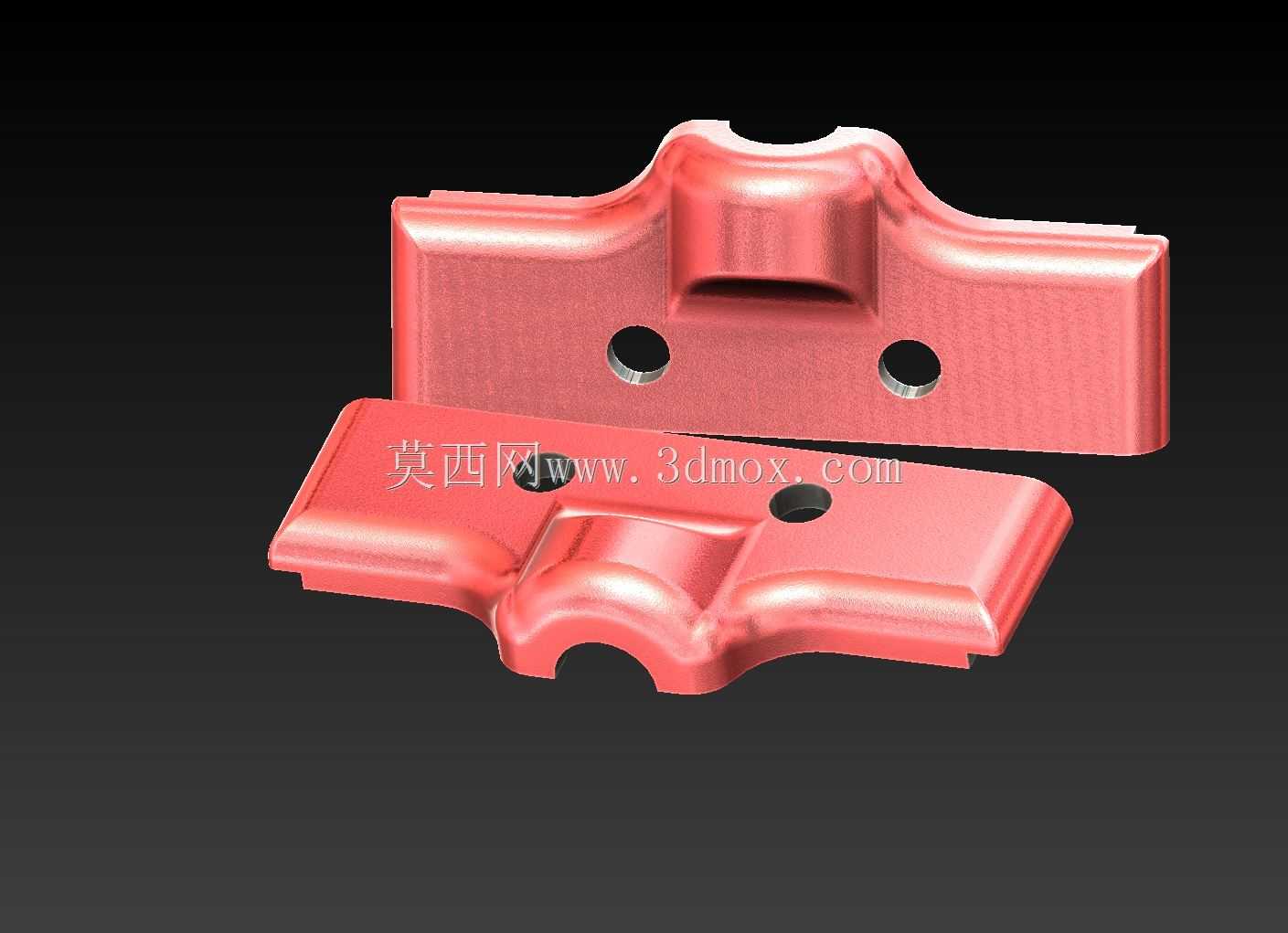

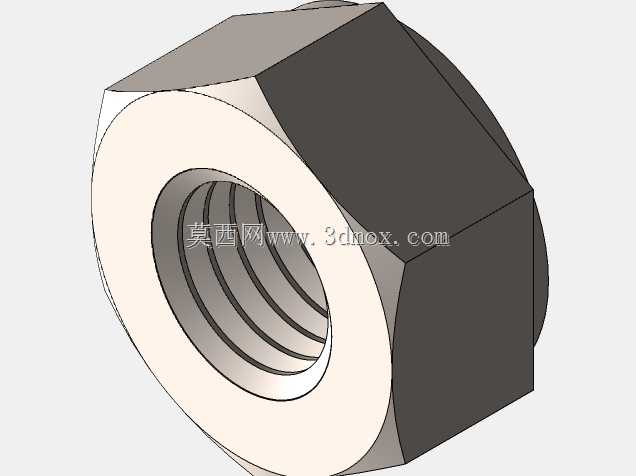

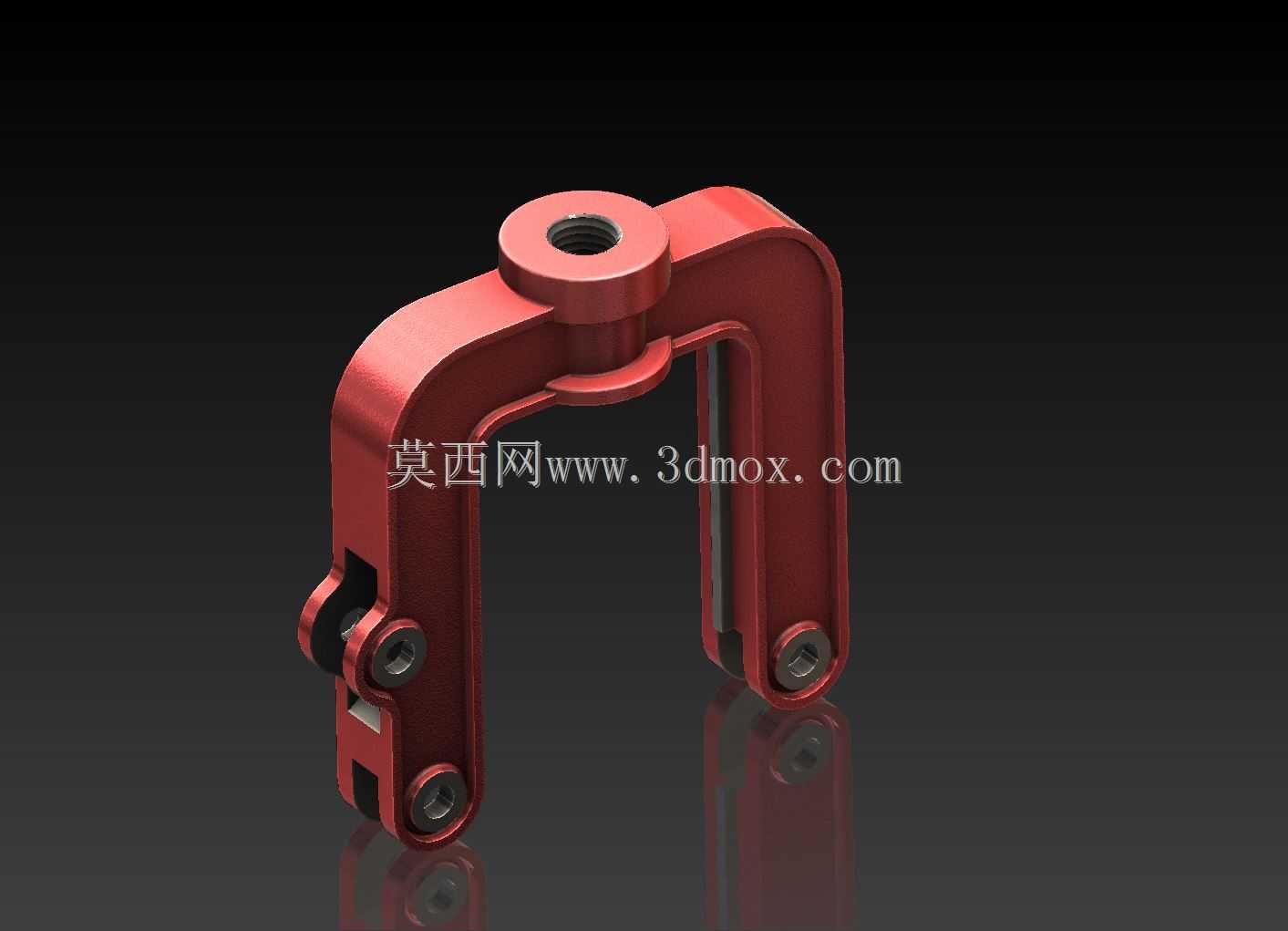

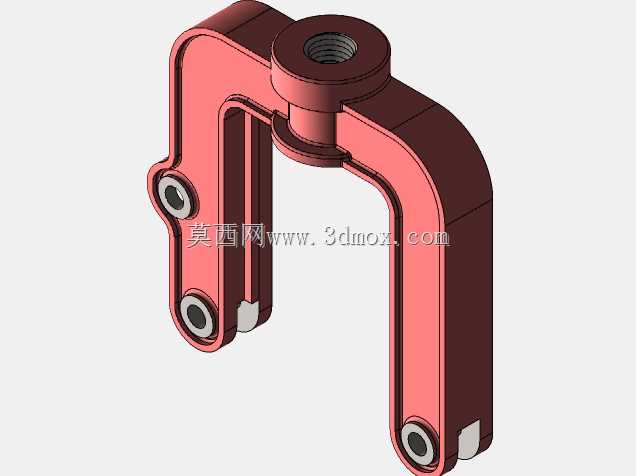

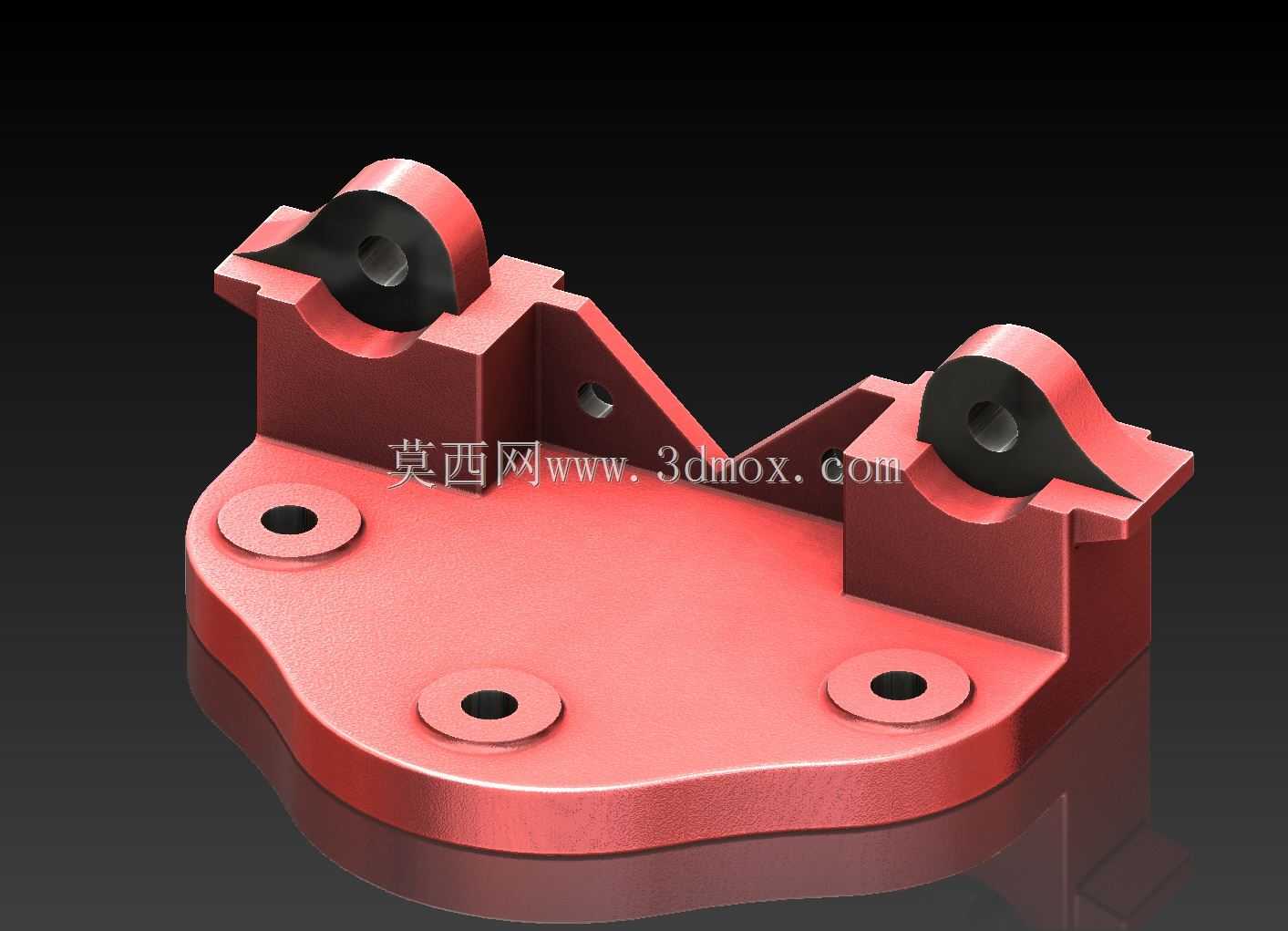

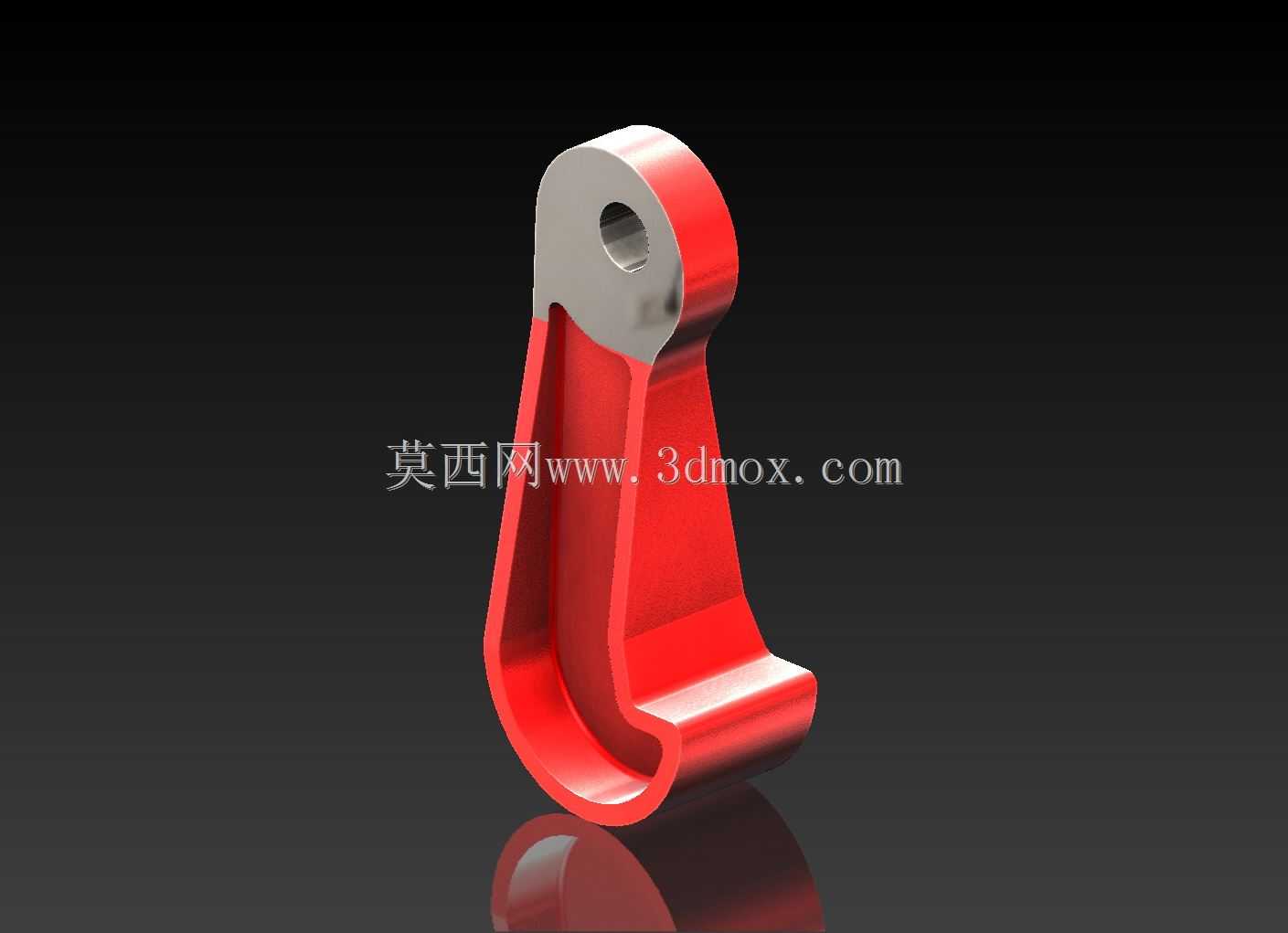

这款重型管子台虎钳是管道安装、五金维修、管件加工作业场景中不可或缺的夹持类工装，主要应用于建筑给排水施工、油气管道铺设、消防管路安装、五金维修车间等场景，核心作用是在对金属管材进行套丝、切割、铰孔、弯折、管件对接等工序时，提供稳定可靠的夹持固定力，避免管材在加工过程中出现移位、打滑、转动等问题，保障加工精度与作业安全。从功能特性来看，该台虎钳采用框架式铸铁主体结构，主体材质选用高强度铸铁一体铸造成型，具备优异的结构刚性与抗形变能力，可承受大扭矩加工时的反向作用力，长期重载使用不易出现结构开裂、变形等问题。夹紧机构采用梯形丝杠传动结构，配合顶部T型转动手柄，操作人员只需转动手柄即可带动丝杠上下进给，驱动上钳口平稳下压，梯形丝杠具备自锁特性，夹紧后不会因加工振动出现松脱，夹持稳定性更强。钳口部分采用带锯齿形咬合齿的分体式钳牙设计，上下钳牙均加工有深度均匀的V型咬合齿，可适配不同外径的圆形管材，咬合齿能够嵌入管材表面形成足够的摩擦力，即便是表面沾有油污、锈迹的金属管材，也能实现牢固夹持，不会出现打滑现象，同时钳牙采用可拆卸式设计，长期使用磨损后可单独更换，降低工装的维护成本。底座部分设计为带四个安装孔的法兰式安装结构，安装时可通过螺栓将台虎钳整体固定在木质或金属工作台面上，安装孔位间距经过合理设计，可适配多数常规管道加工工作台的安装预留位置，固定后整体结构稳固，承受大扭矩作业时不会出现晃动、移位。侧边设计有快速释放拨杆，在完成单段管材加工后，可拨动拨杆快速张开钳口，无需反复转动手柄退开丝杠，大幅提升管材装夹的作业效率。从设计思路来看，这款台虎钳充分考虑了管道作业的实际工况，整体结构没有冗余设计，所有受力部件均做了加厚处理，钳身框架的圆弧过渡设计既避免了应力集中问题，也提升了整体结构的抗冲击能力，丝杠与钳身的连接部位加装了耐磨衬套，减少长期转动带来的磨损，延长工装的使用寿命。在安装边界方面，该台虎钳底座的安装孔位呈矩形分布，安装时需在工作台面预留对应尺寸的平整安装区域，保证底座与台面完全贴合，避免因安装面不平整导致钳身受力不均；钳身张开到最大开度时，上方手柄的转动半径需预留足够的操作空间，避免周边障碍物影响手柄转动操作，保障作业过程顺畅。
