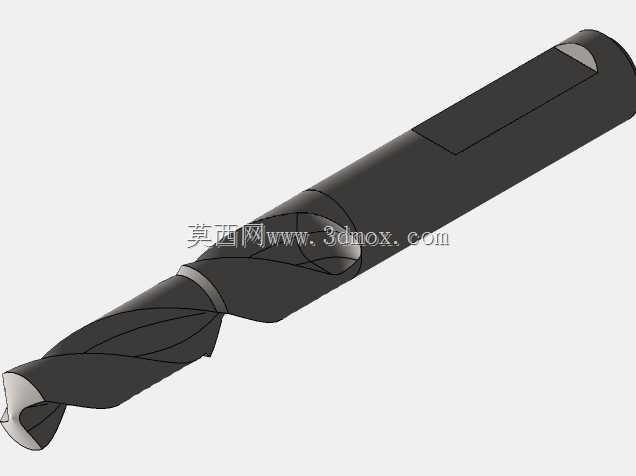

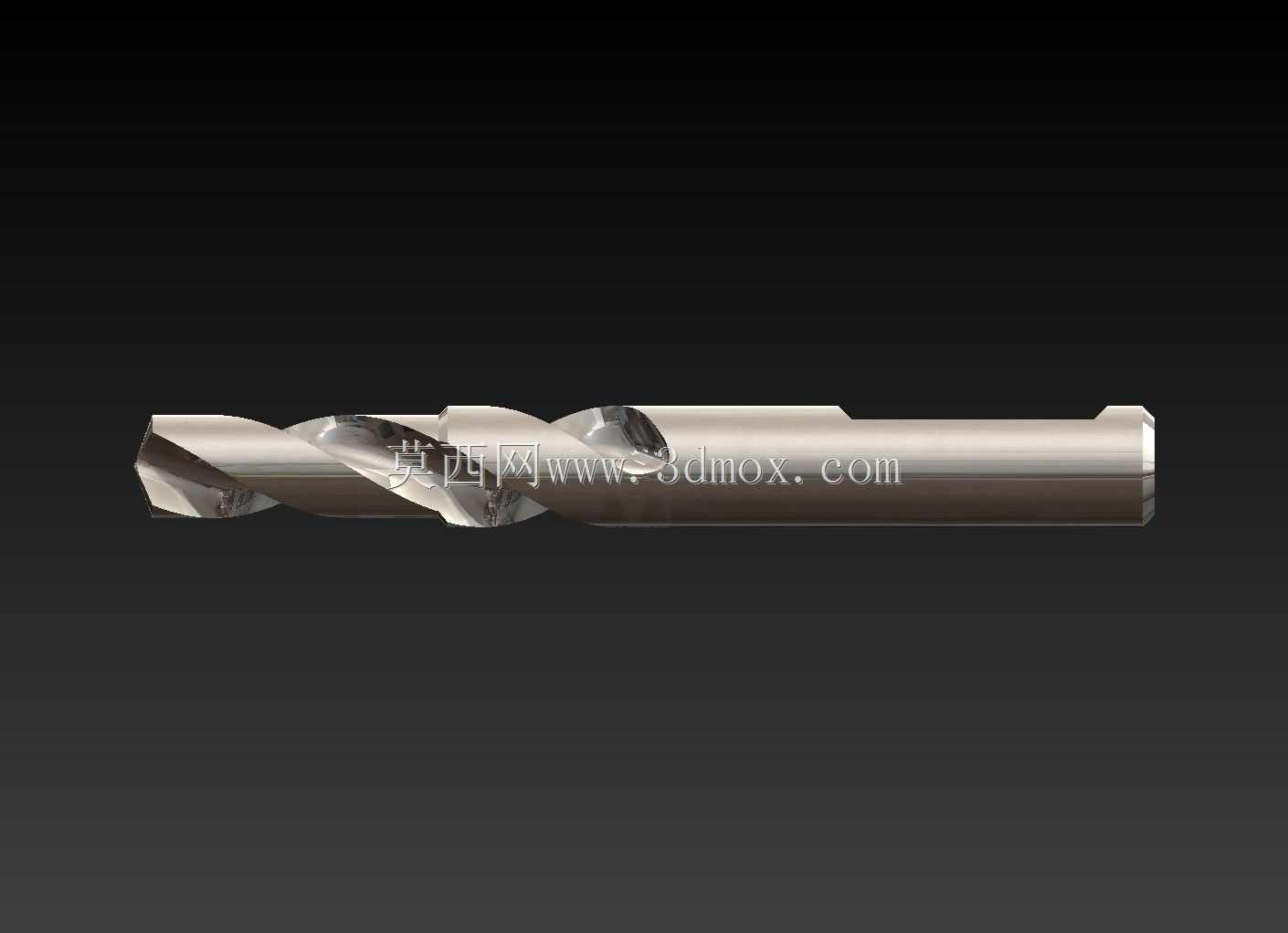

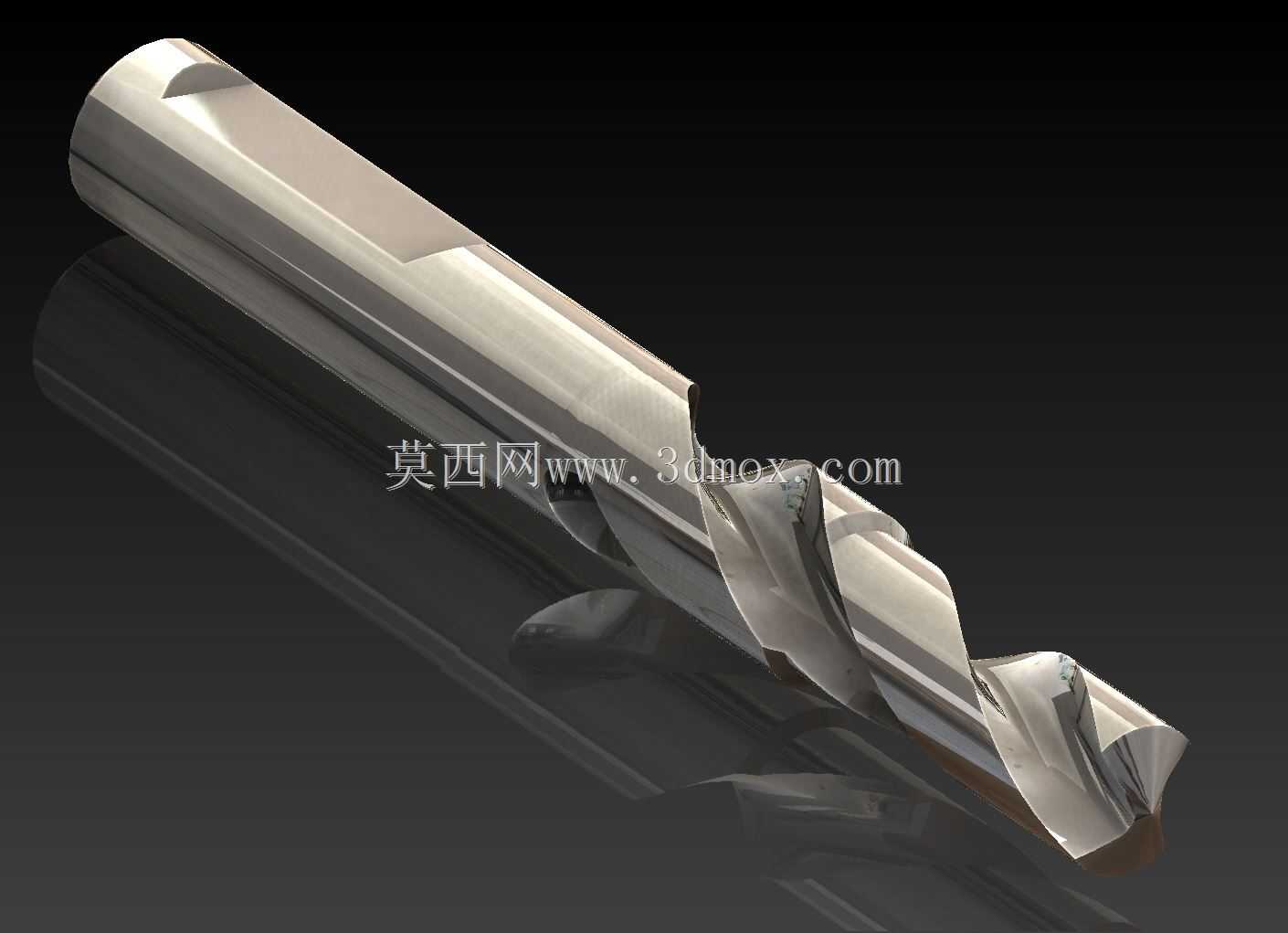

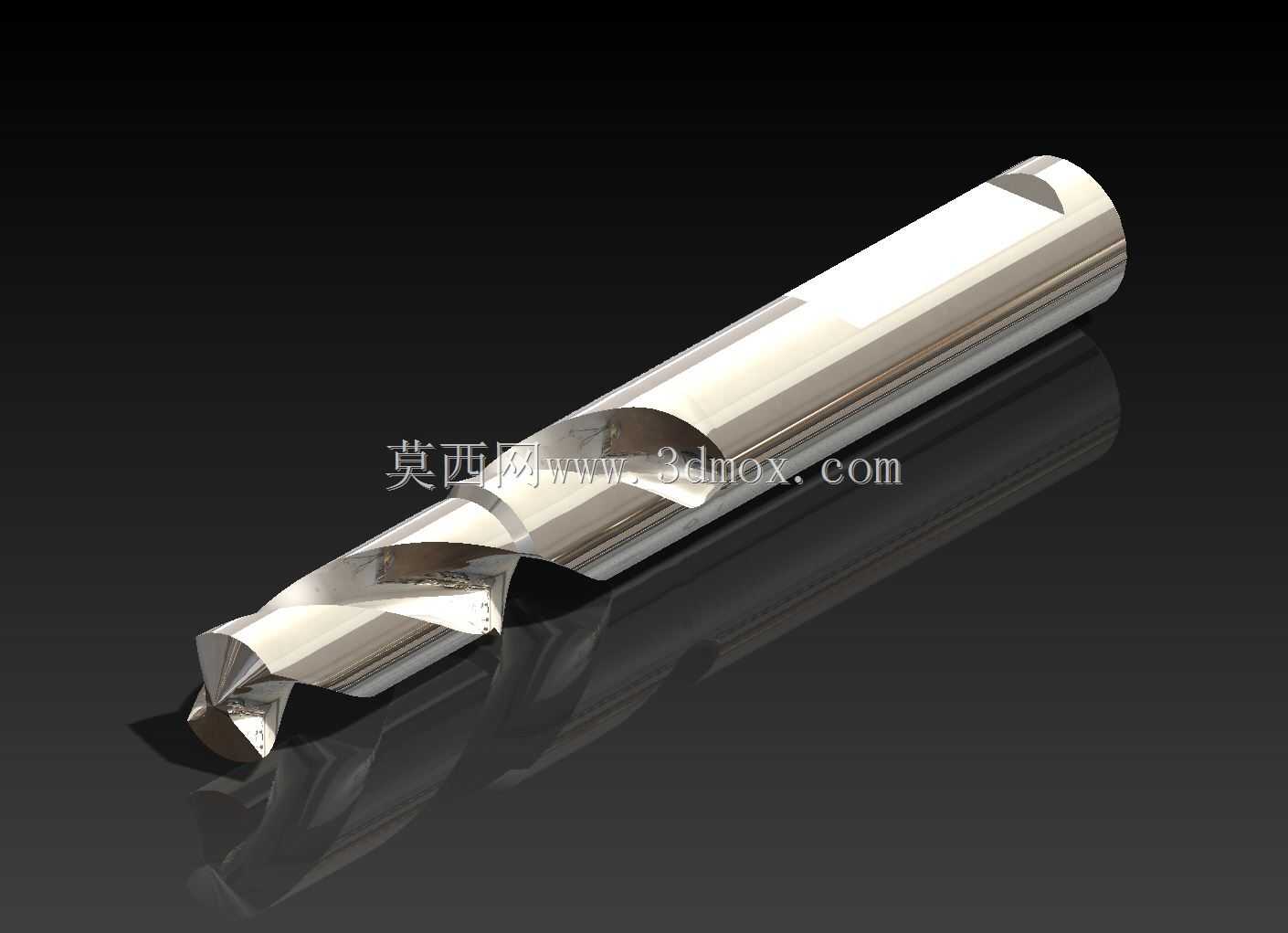

硬质合金直柄麻花钻结构设计

　　在金属切削加工场景里，孔加工占所有机加工工序的三成以上，而直柄麻花钻是卧式车床、立式钻床、摇臂钻床甚至加工中心上最常用的孔加工刀具，不管是普通碳钢工件的粗钻底孔，还是有色金属零件的预钻孔，或是模具钢坯料的定位孔加工，都能看到这类刀具的身影。这款直柄麻花钻的设计，首先从切削负载分布入手，没有采用等螺旋角的常规设计，而是根据钻削过程中从横刃到外刃的线速度递增规律，做了螺旋角的渐变处理，靠近钻芯位置螺旋角偏小，保证横刃附近的刀体强度，避免钻尖切入工件时因扭矩集中出现崩刃，靠近外圆切削刃的位置螺旋角适当增大，优化切屑的排出路径，减少切屑在螺旋槽内的挤压摩擦，降低钻削过程中的切削热累积。

　　从结构细节来看，钻芯厚度没有做等厚设计，而是从钻尖向柄部方向逐渐递增，既保证了钻尖切入时的定心性能，避免钻孔初期出现偏摆导致孔位超差，又能提升刀体整体的刚性，在加工深径比不超过5倍的孔时，不需要中途退刀排屑也能保证孔的直线度，不会出现孔壁拉伤或者孔径超差的问题。直柄部分的公差设计严格遵循夹持标准，柄部圆柱度控制在微米级，和钻夹头的配合间隙控制在合理范围，既不会因为间隙过大出现高速钻削时的刀柄跳动，也不会因为过盈量太大导致装夹拆卸困难，适配市面上绝大多数标准扳手钻夹头、自紧式钻夹头的装夹需求，不需要额外配置过渡套就能直接装夹使用。

　　切削刃部分的后角设计做了差异化处理，外刃后角偏大，减少刃口和已加工孔壁的摩擦，降低钻削时的轴向抗力，让操作人员手动进给钻床时能更顺畅地控制进给量，不会出现扎刀现象；靠近横刃的内刃后角适当减小，强化刃口强度，在加工硬度较高的合金结构钢时，不会因为进给量稍大就出现刃口崩缺。横刃部分做了标准的修磨设计，缩短了横刃的实际切削长度，大幅降低钻削时的轴向抗力，相比未修磨横刃的普通钻头，轴向进给阻力能降低四成左右，在小型台钻这类刚性不足的设备上使用时，也能轻松完成进给操作，不会因为阻力太大导致设备晃动或者孔位偏移。

　　螺旋槽的表面粗糙度做了针对性优化，槽面抛光处理的粗糙度值控制在合理范围，切屑排出时不会因为槽面粗糙出现卡屑问题，加工钢件时形成的带状切屑能顺着螺旋槽顺畅排出孔外，不会在孔内缠绕刮伤已加工的孔壁，也能减少切屑带走切削热的阻力，避免刀体温度过高出现过早磨损。刃带的设计宽度控制在很窄的范围，既可以引导钻头保持钻孔的直线度，又能减少刃带和孔壁的摩擦面积，降低钻削后的孔壁粗糙度，普通钻削工况下不需要后续铰孔就能满足一般装配孔的精度要求。

　　从安装边界来看，直柄部分的长度设计兼顾了装夹深度和加工行程，柄部长度足够保证钻夹头的夹持长度，不会因为夹持长度不足出现钻削时钻头打滑转动的问题，同时刀体的总长度适配常规台钻、车床的刀架行程范围，加工常规厚度的板材、轴类零件上的孔时，不需要额外接长杆就能完成加工，排屑槽的长度覆盖了常用的钻孔深度范围，在最大钻孔深度工况下，排屑槽仍然有足够的长度露出工件表面，保证切屑能顺利排出，不会出现切屑堵在槽内导致钻头折断的问题。

　　在实际使用场景中，这款钻头既可以用于普通钳工的划线钻孔工序，也能用于机加工车间的批量零件孔加工，针对不同的加工材料，只需要调整对应的主轴转速和进给量，就能获得稳定的加工效果，加工低碳钢时可以采用偏高的转速和适中的进给量，加工高碳钢或者合金钢时适当降低转速、减小进给量，配合合适的切削液就能获得较长的刀具寿命。钻尖的顶角采用通用加工的标准角度，兼顾了硬材料和软材料的加工适应性，不需要针对单一材料重新刃磨顶角就能完成多数常规材料的钻削加工，对于车间的通用加工场景来说，能减少刀具的备库种类，降低刀具管理的成本。
