CNC车床用弹性筒夹精密夹持构件

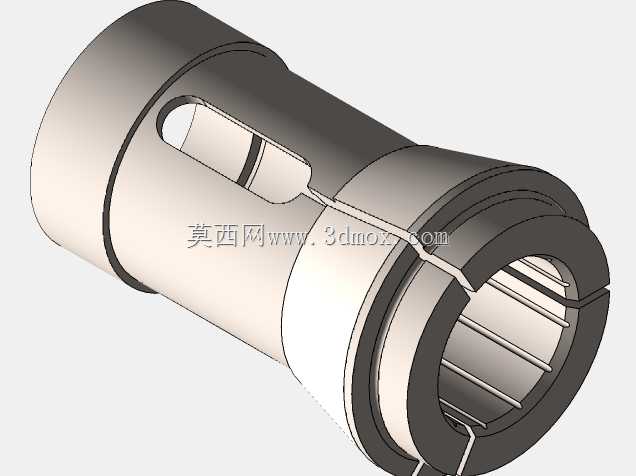

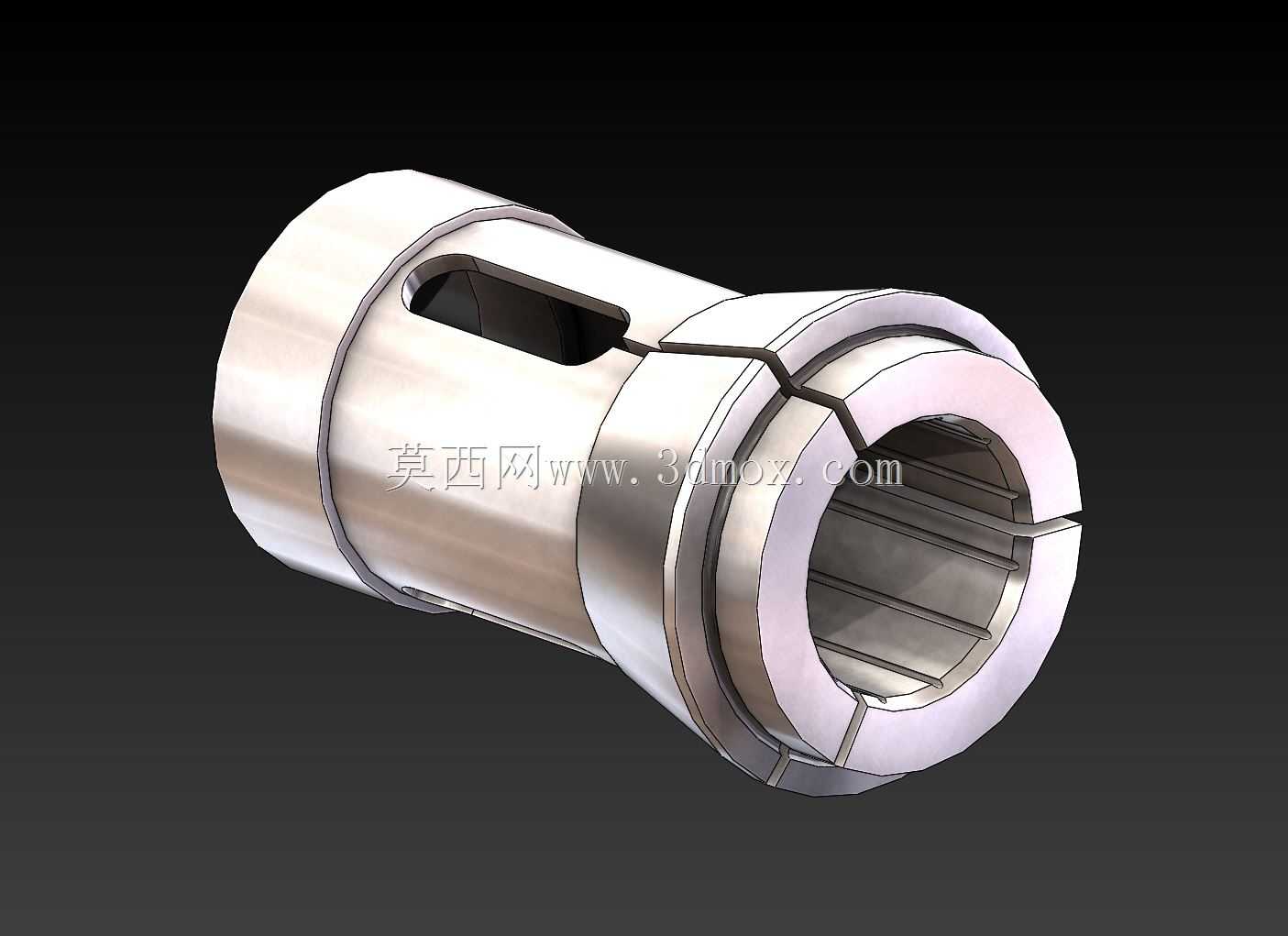

　　这款弹性筒夹是数控车床加工场景中用于工件装夹定位的核心配套构件，主要适配DMG系列CNC车床的主轴装夹单元，在棒料连续加工、小尺寸轴类零件批量车削工序中承担工件径向夹紧与同轴定位的作用。从结构设计来看，构件整体采用阶梯轴套式构型，夹持端沿周向均匀分布多道轴向收缩缝，缝道从夹持端口沿轴向延伸至弹性变形段中部，当筒夹受轴向拉力作用向主轴锥孔内位移时，收缩缝会随锥面配合的径向挤压力均匀收拢，实现对插入内孔的工件外圆的全周抱紧，这种多缝对称布局能有效保证夹紧力沿圆周方向均匀分布，避免工件装夹后出现偏心、夹痕不均的问题，尤其适合对圆度、同轴度要求较高的精密轴类零件加工。

　　构件的非夹持端设置有定位卡槽与传动键槽，卡槽用于和车床主轴的拉钉机构配合，传递轴向拉紧力，键槽则用于和主轴端的防转结构啮合，避免筒夹在主轴高速旋转时出现跟转打滑，保证加工过程中工件与主轴的同步转动精度。内孔表面设计有细密的轴向防滑齿纹，齿纹沿内孔轴向平行排布，既能在夹紧时增加与工件表面的接触摩擦力，降低工件受切削力时出现轴向窜动的概率，又能减少筒夹与工件外圆的实际接触面积，避免软质金属工件表面被夹伤压痕，适配铝件、铜件等易变形有色金属零件的装夹需求。

　　从安装边界来看，构件外圆采用多段阶梯式设计，靠近夹持端的外锥面与车床主轴的内锥孔锥度完全匹配，安装时需保证锥面贴合度达到85%以上，才能保证夹紧刚性与定位精度，非夹持端的外圆直径与主轴内孔的导向段尺寸适配，安装时可沿主轴内孔顺畅推入，无卡滞偏斜。构件的轴向总长需匹配对应型号车床的拉爪行程范围，保证拉紧时筒夹的弹性变形量处于设计区间内，变形量过小会导致夹紧力不足，工件加工时易飞出，变形量过大则会导致筒夹应力超出材料屈服极限，出现永久变形失效。

　　在实际加工应用中，这类弹性筒夹相比三爪卡盘拥有更高的装夹同轴度，重复装夹定位精度可控制在0.01mm以内，能有效减少工件装夹找正的辅助时间，适配自动化上下料的批量加工产线，在走心机、排刀式CNC车床的小直径棒料加工场景中应用广泛。设计过程中对收缩缝的宽度、长度、分布数量做了针对性优化，缝宽控制在保证弹性变形的最小尺寸，避免加工过程中切屑进入缝道导致筒夹收缩卡滞，缝长则根据材料的弹性模量计算得出，保证反复夹紧松开过程中变形段始终处于弹性变形区间，延长构件的使用寿命。外圆表面与内孔表面均做了硬化处理，表面硬度达到HRC55以上，能承受高速切削时的切削振动与夹紧力，减少长期使用后的磨损变形，保证装夹精度的长期稳定性。
