环形多孔定位连接法兰盘结构设计

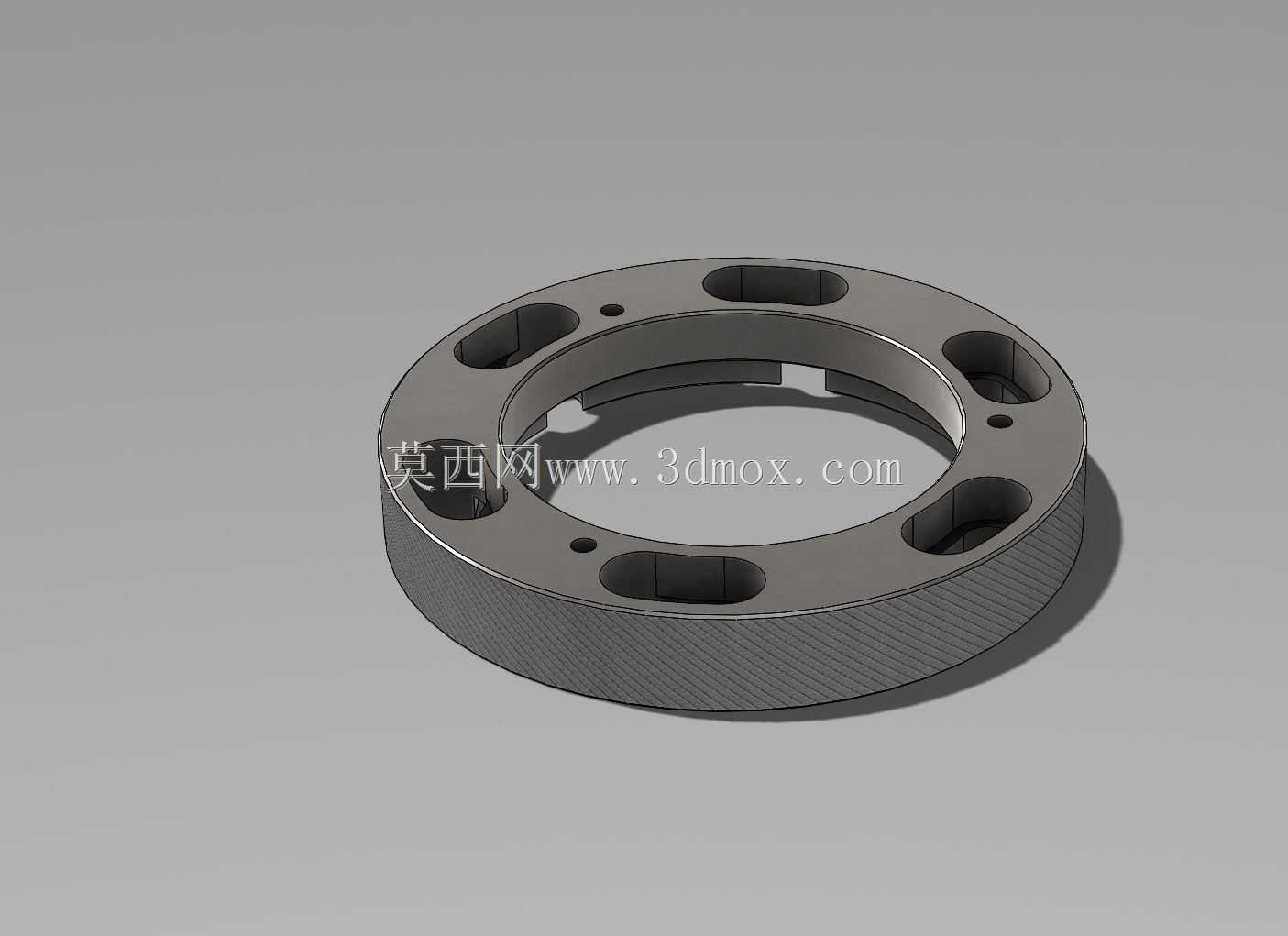

　　在重型传动设备、液压管路对接、回转支承安装等场景中，这类环形多孔构件是承担载荷传递、同轴定位、端面密封功能的核心连接件，区别于普通平焊法兰，该构件采用一体化锻坯加工成型，端面均匀分布的多组异形沉孔与小圆定位孔配合，既可以穿过紧固螺栓实现轴向压紧，又能通过沉孔容纳螺栓头部避免突出干涉，适配安装空间紧凑的回转类设备装配需求。从实际装配边界来看，该构件的内孔直径与对接轴颈的配合公差选用H7/h6间隙配合，既保证装配时的顺畅导入，又能控制径向窜动量在0.02mm以内，满足中低速回转工况下的同轴度要求；外圆尺寸根据配套安装座的止口尺寸匹配设计，端面厚度经过抗弯强度校核，在承受12MPa轴向压紧力时不会出现翘曲变形，

　　外圆表面的滚花纹理并非装饰设计，而是为了方便装配时人工握持对位，同时在拆卸时可以通过卡箍抱紧外圆施加扭转力，避免敲击端面造成密封面损伤。设计阶段优先考虑了工况适配性，针对有振动冲击的使用场景，所有孔位的边缘都做了0.5mm的倒角处理，消除应力集中点，避免长期交变载荷下孔边出现裂纹；异形沉孔的深度经过精确计算，确保螺栓拧紧后头部完全沉入孔内，不会与相邻的回转部件发生刮擦，相邻孔位的角度公差控制在±0.1°以内，保证与对接件的孔位完全重合，避免强行装配产生的内应力。这类构件常应用在行星减速机的输出端连接、液压回转接头的端面对接、工程机械回转机构的中间连接环节，实际使用中，端面的平面度要求控制在0.01mm以内，

　　保证对接后密封垫片的压缩量均匀，不会出现局部渗漏问题；小圆定位孔与对接件的定位销配合，能够在螺栓紧固前实现快速对位，减少装配调整时间，尤其是在高空、井下等操作空间受限的检修场景中，这种预定位设计能大幅降低装配难度。从加工工艺角度倒推设计合理性，该构件的所有孔位均采用数控加工中心一次装夹完成钻、镗、锪工序，避免二次装夹带来的位置度误差，内孔与端面的垂直度公差控制在0.015mm以内，保证紧固后整个连接副的受力均匀，不会出现偏载导致的螺栓断裂问题；材质选用40Cr调质处理，硬度达到HB220-250，兼顾强度与韧性，既可以承受轴向的压紧载荷，又能在一定程度上吸收传动过程中的冲击振动，相比普通Q235材质的法兰，

　　在同等尺寸下承载能力提升40%以上。在设备选型匹配时，需要重点核对内孔通径是否满足穿过的轴类、管路外径要求，沉孔的尺寸是否适配所选螺栓的头部尺寸，端面厚度是否符合安装空间的轴向尺寸限制，同时要确认孔位的分布圆直径与对接件完全一致，避免出现孔位错位无法装配的问题；对于有密封要求的使用场景，该构件的端面可以根据需求加工密封槽，安装O型密封圈实现端面静密封，不需要额外增加密封垫片，减少装配环节的零件数量。实际运维过程中，这类构件的失效形式多为孔边挤压变形、端面翘曲、内孔配合面磨损，因此在设计时已经针对这些失效点做了强化：孔边做了挤压强度校核，在额定螺栓预紧力下不会出现塑性变形；端面厚度经过刚度校核，在最大偏载力矩下的翘曲量不超过密封允许的变形阈值；内孔配合面可以根据需求做淬火处理，提升表面耐磨性，延长反复拆装后的使用寿命。
