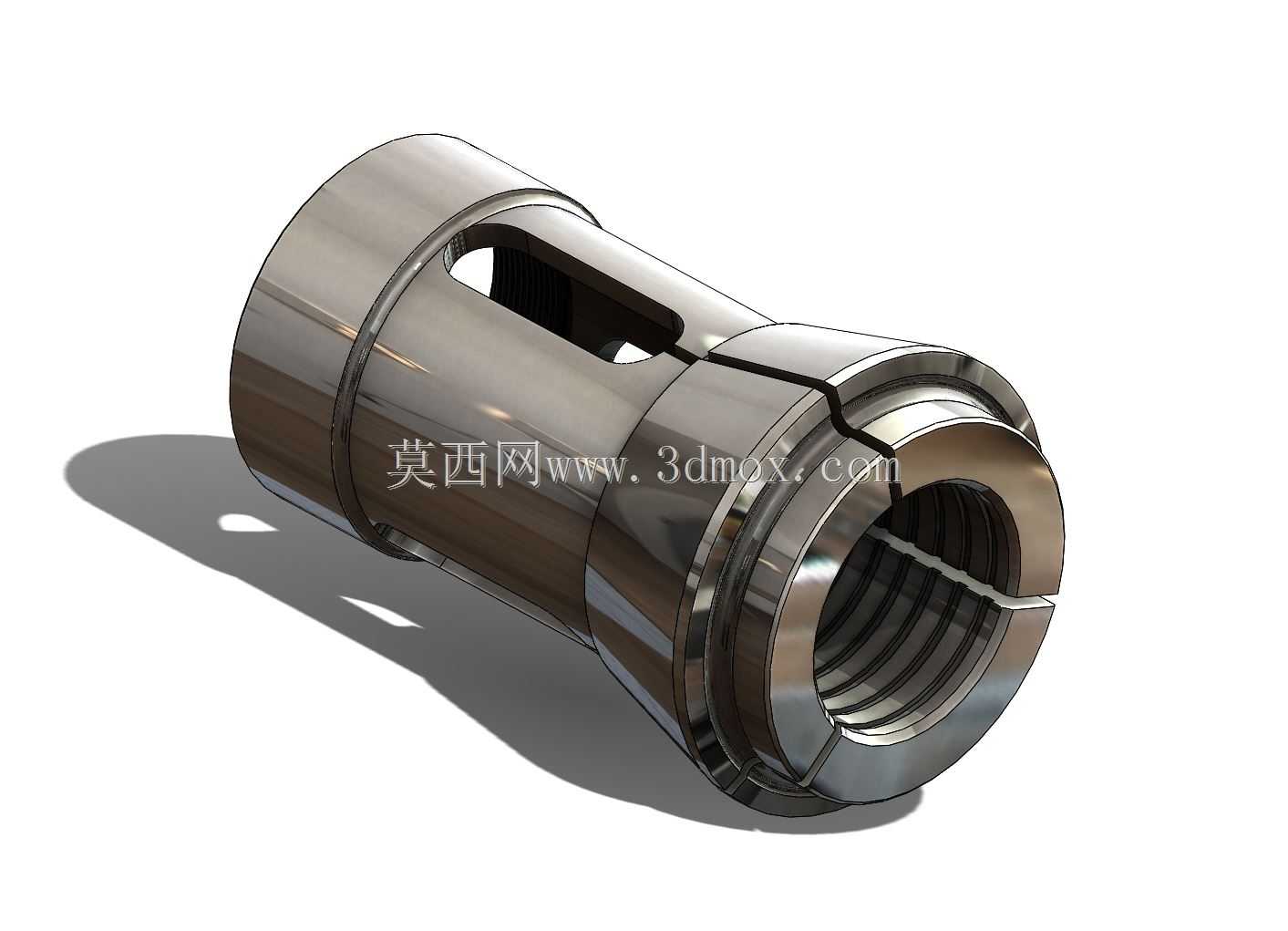

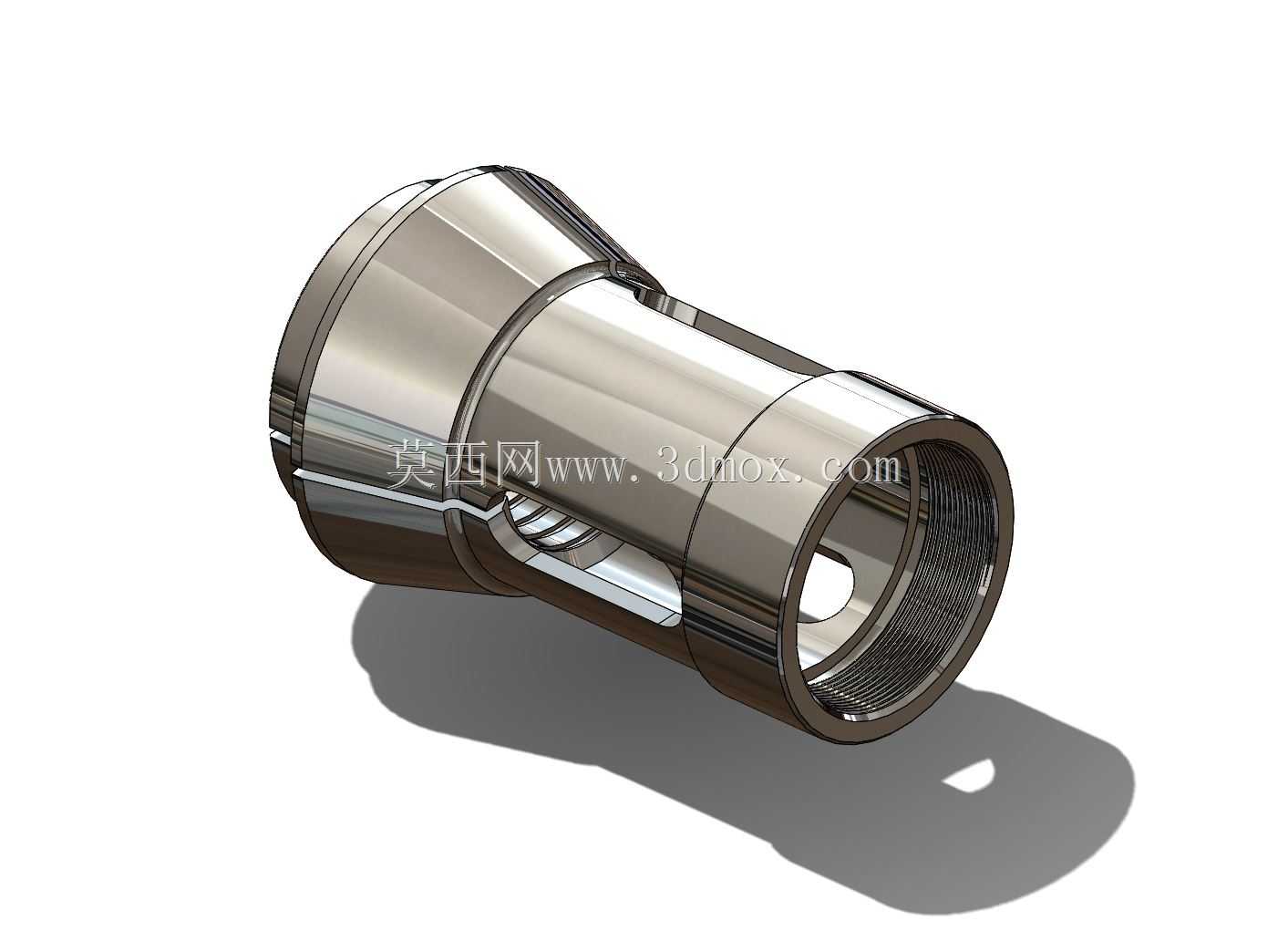

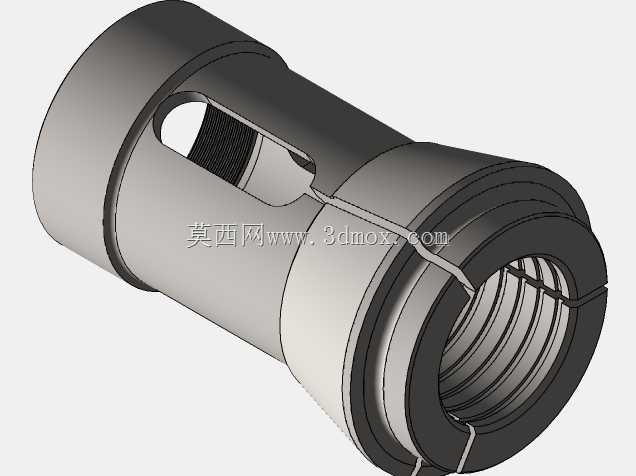

这类筒状带内螺纹的金属锁紧连接构件,在流体输送管路系统、工装夹具快换模块、小型动力输出轴端连接场景中应用十分广泛,日常做设备改造、非标工装设计时经常会用到这类零件,它的核心作用是实现两个同轴部件的刚性锁紧连接,同时兼顾一定的定位精度,避免连接部位出现径向窜动或者轴向松脱。从结构细节来看,零件一端为外锥面结构,这个锥面是和配套的锁紧基座内锥面配合使用的,当锁紧螺母施加轴向预紧力时,锥面配合会产生均匀的径向抱紧力,能够牢牢箍住内部穿过的轴类或者管类零件,相比直筒式的抱紧结构,锥面配合的对中性更好,反复拆装后的定位重复精度可以控制在0.02mm以内,完全满足普通工装夹具的定位要求。零件另一端设计有标准内螺纹,这个螺纹段的长度经过精确计算,
既保证足够的螺纹啮合长度来承受轴向拉力,又不会因为螺纹过长导致零件整体长度冗余,增加不必要的重量和加工成本,螺纹入口处做了1×45度的倒角,既方便装配时对准配对的外螺纹件,也能去除螺纹加工产生的飞边毛刺,避免装配时刮伤配对螺纹的牙型。零件侧壁开有对称的通槽,这个结构是整个零件的核心设计点,一方面开槽后锥面端具备了一定的弹性收缩量,当施加轴向预紧力时,锥端可以均匀向内收缩抱紧内部零件,不会因为刚性过大导致抱紧力不足或者零件开裂;另一方面这个通槽也可以作为装配时的防转卡位,装配时可以用专用卡具卡住通槽来施加拧紧力矩,避免零件跟转影响装配效率。从外形尺寸的安装边界来看,零件的最大外径是根据配套基座的安装孔尺寸设计的,
外圆和安装孔之间采用间隙配合,单边间隙控制在0.03-0.05mm,既保证装配时可以顺利推入安装孔,又不会因为间隙过大导致连接后出现同轴度偏差。零件的总长度需要匹配基座的锁紧行程,保证锥面完全贴合时,内螺纹端刚好露出基座端面,方便连接外部管路或者轴端配件,不会出现螺纹啮合长度不足的问题。做这类零件的三维建模时,首先要确定核心的配合尺寸:锥面的锥度、内螺纹的公称直径和螺距、侧壁通槽的宽度和位置,这些尺寸都是和配对零件强相关的,不能随意设定。建模过程中要注意锥面和外圆柱面的同轴度公差,这个公差直接影响装配后的对中精度,一般要控制在0.01mm以内;内螺纹的轴线和外圆轴线的同轴度也要同步控制,避免连接后出现别劲的情况,
导致螺纹受力不均出现滑牙。另外零件的所有锐边都要做倒钝处理,尤其是通槽的边缘位置,加工过程中产生的锐边很容易在装配时划伤操作人员,也会导致应力集中,在反复承受交变载荷的时候出现裂纹。从实际使用的角度来说,这类零件一般采用合金结构钢加工,表面做发黑或者镀硬铬处理,发黑处理成本较低,适合普通工况下使用,镀硬铬的零件表面硬度更高,耐磨性能更好,适合需要频繁拆装的快换工装场景。在做管路系统应用时,零件的内螺纹端可以连接硬管或者软管接头,锥端抱紧插入的管路,相比传统的卡套式连接,这种结构的抱紧力更大,能够承受更高的管路压力,在中低压液压管路、气动管路中都有不错的表现。在工装夹具应用中,这类零件可以用来固定刀具、定位销或者小型工件,通过调整轴向预紧力就可以调整抱紧力的大小,装拆十分方便,不需要额外的复杂锁紧机构,能够有效简化工装的整体结构,降低制造成本。建模的时候还要考虑加工工艺的可行性,比如侧壁的通槽如果采用铣削加工,就要保证槽的宽度大于铣刀的直径,槽的深度方向不要出现加工死角,内螺纹的加工要预留足够的退刀空间,避免加工时出现撞刀的情况。另外零件的壁厚设计要均匀,尤其是锥面端的壁厚,不能出现局部过薄的情况,否则锁紧时很容易出现断裂,一般来说最小壁厚要保证在3mm以上,根据零件的整体尺寸适当调整,保证足够的结构强度。
