高精度花键连接式平纳夹头结构设计

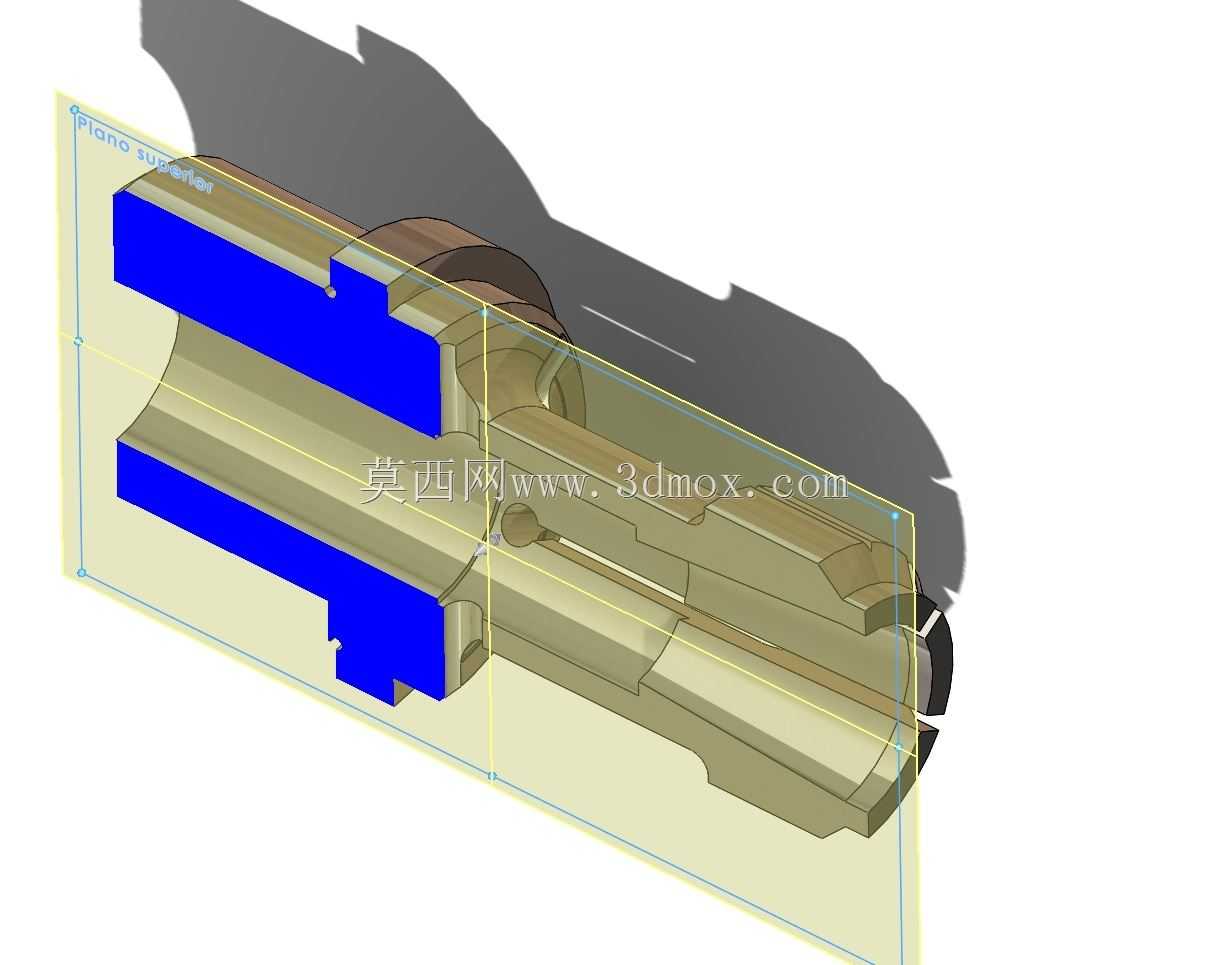

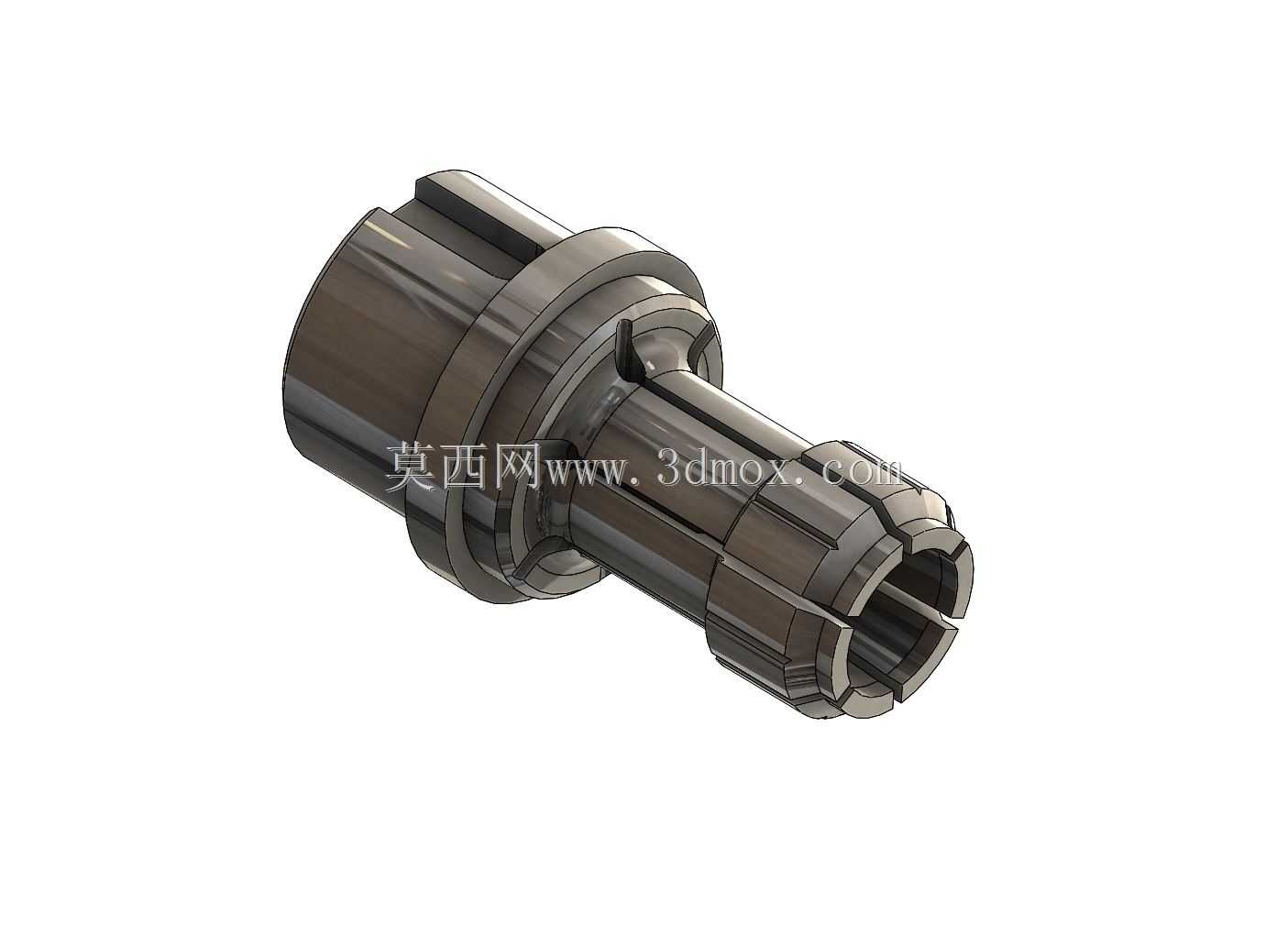

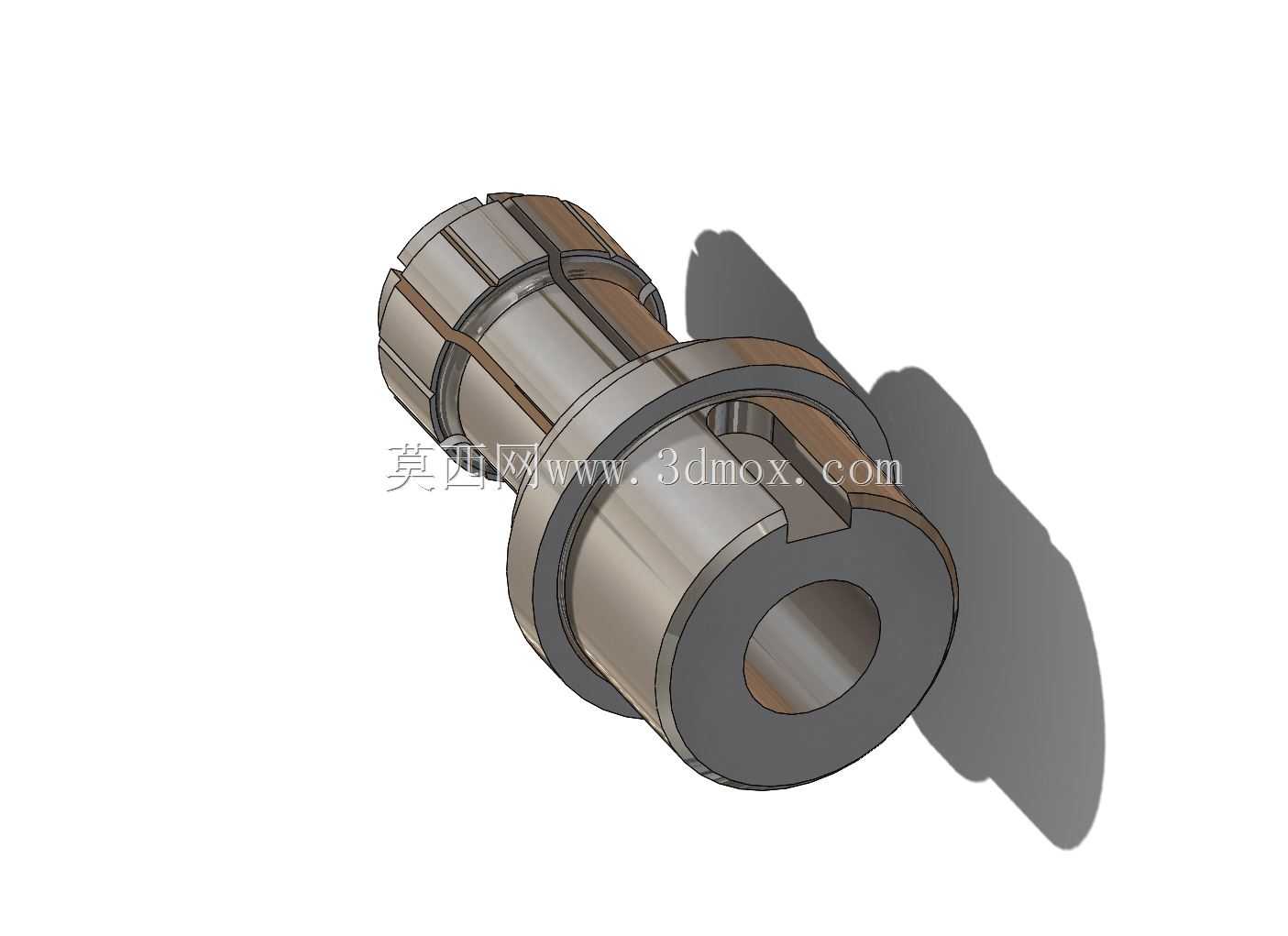

　　在机床主轴装夹、自动化设备快换工装、精密检测工位的工件夹持场景中，这类花键结构的平纳夹头是应用频次极高的核心装夹元件，区别于普通弹簧夹头的直柄连接形式，该结构通过外圆分布的多齿花键段实现扭矩传递，能够在高转速、频繁正反转的工况下保持连接刚性，避免普通键连接带来的间隙累积问题，适配需要快速换型的加工工位，可有效缩短工装切换的辅助时间。从结构功能来看，夹头头部的多瓣开槽结构是实现锁紧夹持的核心，开槽沿轴向均匀分布，瓣体的壁厚经过反复校核，既保证锁紧状态下有足够的变形量抱紧工件或刀具柄部，又避免薄壁结构在反复胀缩过程中出现疲劳开裂，中部的凸缘台阶是轴向定位基准，安装时该端面与配套的锁紧套端面贴合，可精准控制夹头的轴向安装位置，

　　保证夹持后的工件伸出长度一致性，控制在0.02mm的重复定位精度范围内，满足精密加工的工位要求。设计过程中首先要匹配安装边界的尺寸约束，尾部的花键参数需要和主轴端的内花键完全适配，包括花键的模数、齿数、压力角、大径小径公差都要符合配合要求，花键段的长度需要预留足够的啮合长度，保证额定扭矩传递时齿面接触应力在材料许用范围内，不会出现齿面压溃或断齿问题；夹头内孔的直径公差根据夹持对象的柄部公差设计，通常采用H7的精度等级，内孔表面的粗糙度控制在Ra0.8以下，既保证足够的夹持摩擦力，又避免划伤工件或刀具的柄部表面。夹头的外锥面与锁紧套的内锥面配合角度经过优化，采用15度的锥角设计，这个角度可以在锁紧套施加轴向推力时，

　　将轴向力高效转化为夹头瓣体的径向收缩力，同时保证松开时锥面能够顺利脱离，不会出现自锁卡滞的问题，锥面的表面粗糙度要求达到Ra0.4，配合面的接触率需要达到85%以上，保证圆周方向的锁紧力均匀分布，避免夹持后工件出现偏摆，影响加工或检测精度。在实际应用场景中，这类夹头常配套用于数控车床的主轴工装、加工中心的刀具快换系统、自动化装配线的工件拾取机构，针对不同的夹持需求，内孔可以设计成圆孔、方孔、异形孔等多种形式，适配不同截面形状的工件或刀具，夹头的材料通常选用优质弹簧钢，经过整体淬火加中温回火处理，硬度控制在HRC42-48之间，保证瓣体有足够的弹性和耐磨性，花键部分和锥面部分经过表面强化处理，提升反复装夹过程中的使用寿命，

　　避免早期磨损导致的精度丧失。安装时需要注意，夹头装入锁紧套后要保证各瓣体均匀张开，锁紧时的轴向推力要控制在合理范围内，避免过大的锁紧力导致瓣体产生塑性变形，失去弹性收缩能力；日常维护过程中需要及时清理夹头缝隙内的切屑、粉尘等杂质，避免杂质嵌入开槽内影响夹头的收缩量，导致夹持力不足或夹持精度下降，定期在锥面和花键配合面涂抹少量润滑脂，减少配合面的磨损，延长夹头的更换周期。从结构强度校核的角度，设计阶段需要通过有限元分析模拟锁紧状态下的瓣体应力分布，确认最大应力点出现在开槽根部的位置，通过优化开槽根部的圆角半径，降低应力集中系数，避免反复变形过程中根部出现疲劳裂纹，同时要校核额定扭矩下花键齿的接触强度和弯曲强度，保证在最大切削扭矩作用下，花键连接不会出现失效，夹头的整体动平衡等级需要达到G2.5以上，适配最高8000转每分钟的高转速工况，避免高转速下因不平衡量产生振动，影响加工表面质量和主轴轴承寿命。
