工业铝型材框架旋转包装工作台

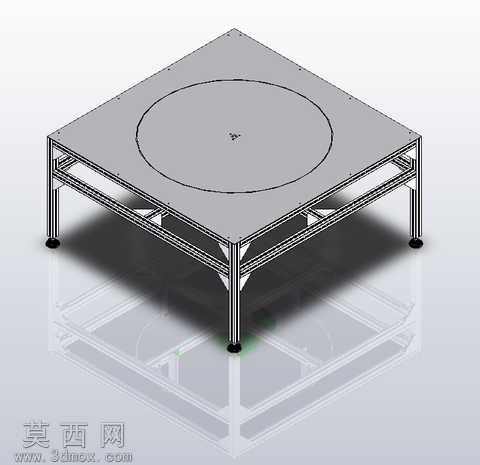

本作品为工业场景使用的旋转包装工作台，采用三维参数化建模完成整体设计，建模过程中严格遵循工业铝型材装配规范，先搭建主体框架的线框基准，再逐一对铝型材、连接件、脚杯、台面板、旋转承载盘进行零件建模与虚拟装配。整体框架选用标准工业铝型材搭建，通过角码、内置连接件完成型材间的刚性连接，建模时还原了铝型材的槽道结构、安装孔位细节，确保各部件的装配干涉检查全部通过，符合实际生产的装配公差要求。台面板采用方形平板结构，建模时赋予哑光金属板材材质，表面做平整化处理，边缘与铝型材框架的安装位精准对齐，面板中心嵌入大直径圆形旋转承载盘，旋转盘与台面板做同心约束，可实现360度水平回转，满足包装作业时随时转动工件、调整操作方位的需求。底部支撑结构在铝型材框架的四个角点配置可调脚杯，建模时还原了脚杯的防滑橡胶底座、螺纹调节结构，可实现工作台整体高度微调与水平度校准，适配不同平整度的车间地面。渲染阶段采用工业产品展示级渲染参数，为铝型材部件赋予银灰色磨砂金属材质，还原阳极氧化铝型材的真实质感，脚杯橡胶部分赋予黑色哑光橡胶材质，台面板与旋转盘赋予浅灰色冷轧钢板喷涂材质，场景添加柔和的环境漫反射光与底部投影，清晰呈现框架的层叠支撑结构、三角加强筋的加固设计，整体结构稳定可靠，旋转承载区域承重设计合理，可用于生产线上的工件包装、组装、检测等多类工位作业，设计过程中充分考虑了工位操作的人体工学需求，框架高度适配站立作业的舒适高度，旋转盘的阻尼设计可避免转动时工件滑脱，整体结构拆装便捷，所有标准件均可直接采购组装，具备较高的实际生产落地价值。
