带键槽凸缘式驱动器定位项圈结构设计

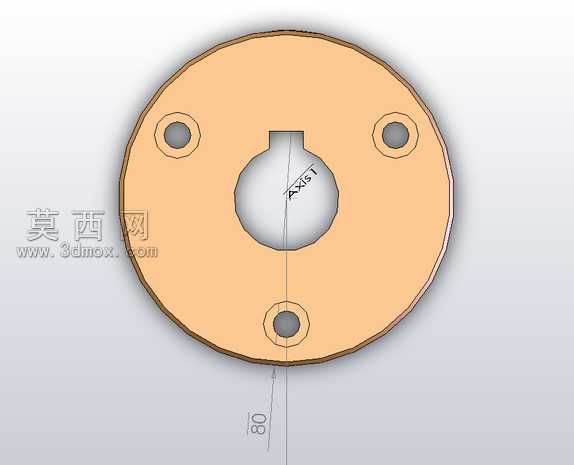

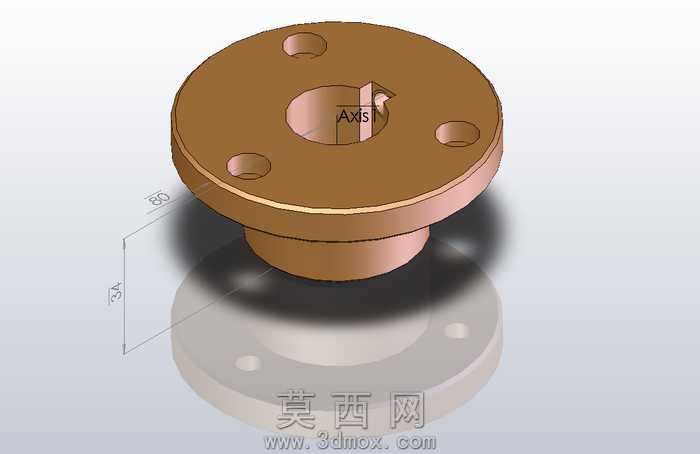

本模型采用SolidWorks完成全参数化三维建模，建模过程遵循机械零件设计的基准统一原则，首先以前视基准面为草绘平面绘制法兰盘主体的外圆轮廓，通过拉伸凸台命令生成法兰盘的基础盘体结构，再以盘体下端面为基准绘制下部凸台的截面轮廓，拉伸生成与安装座配合的定位凸台，保证凸台与盘体的同轴度公差符合装配要求。针对中心安装孔的设计，在完成中心通孔拉伸切除后，通过键槽特征的草绘与切除操作，生成用于周向定位的平键键槽，确保项圈与驱动轴装配时可传递扭矩、避免相对转动。法兰盘上的三个安装沉孔采用圆周阵列命令生成，以中心轴为阵列基准，保证三个孔的分度圆直径、孔间距完全一致，沉孔的深度设计可让安装螺栓头部完全埋入盘体表面，避免螺栓突出影响其他部件装配。材质设置上为模型赋予了棕褐色铜合金材质外观，通过渲染环境的光影调整，清晰呈现零件的倒角、棱边等细节特征，盘体与凸台衔接处添加了工艺圆角，避免应力集中的同时提升零件加工工艺性。整体设计思路围绕驱动器的轴向定位与周向防转需求展开，上部法兰盘用于端面压紧固定，下部凸台用于插入安装座实现径向定位，中心键槽配合平键完成扭矩传递，三个均布安装孔用于穿设螺栓完成项圈的锁紧固定，所有尺寸参数均参考通用机械传动件的设计规范设定，可直接用于工程图导出、3D打印样件制作或装配仿真验证，模型的特征树保留了完整的建模步骤，可根据实际安装需求灵活调整盘体外径、凸台高度、键槽尺寸、安装孔分度圆直径等参数，适配不同规格的驱动器装配场景。
