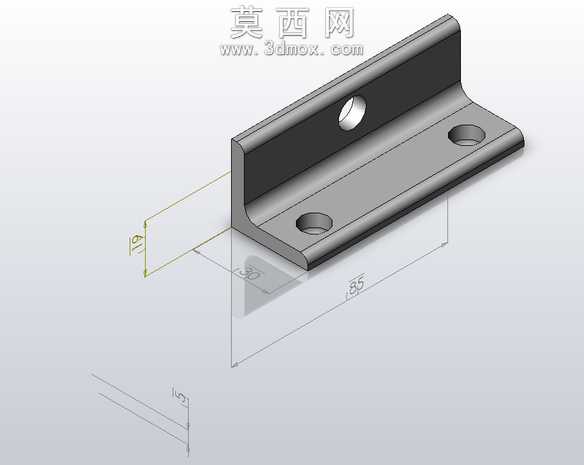

L型直角安装固定支撑角码三维模型

本模型为L型直角安装固定支撑角码，采用三维建模软件完成全参数化设计，建模过程中以实际五金件的生产加工尺寸为基准，严格遵循机械设计的公差配合规范，保证模型各部位尺寸与实物完全匹配。建模阶段首先绘制角码的截面草图，对两个垂直的安装面分别进行拉伸凸台操作，形成基础的L型实体结构，随后对安装面的边角处添加圆角特征，避免尖锐边角带来的安装划伤风险，同时提升零件的结构应力表现，减少应力集中问题。针对安装孔位，分别在水平安装面设计两个沉头通孔，用于适配对应规格的螺栓实现平面固定，在垂直安装面设计一个圆形通孔，用于与待支撑部件完成连接固定，孔位的位置度、孔径尺寸均经过参数化约束，可根据实际使用需求快速调整孔位间距与孔径大小。材质渲染阶段选用常用的冷轧钢材质，表面做哑光氧化发黑处理，还原五金角码的真实金属质感，对孔位内壁、边角处添加细微的倒角光影效果，提升模型的真实度。结构设计上，该角码的两个安装面厚度均匀，垂直折弯处采用圆弧过渡，既保证了整体的结构强度，能够承受一定的垂直与水平方向载荷，同时兼顾了轻量化设计，减少不必要的材料占用。设计思路围绕通用安装固定场景展开，可广泛应用于家具连接、设备机架加固、型材拼接等多种场景，模型的参数化设计支持使用者根据实际安装需求快速修改整体尺寸、孔位参数，无需重新绘制基础结构，大幅提升二次设计的效率，模型整体结构简洁，无冗余特征，符合机械加工的工艺要求，可直接导出工程图用于生产加工参考。
