带安装孔的弯边支撑固定钣金件

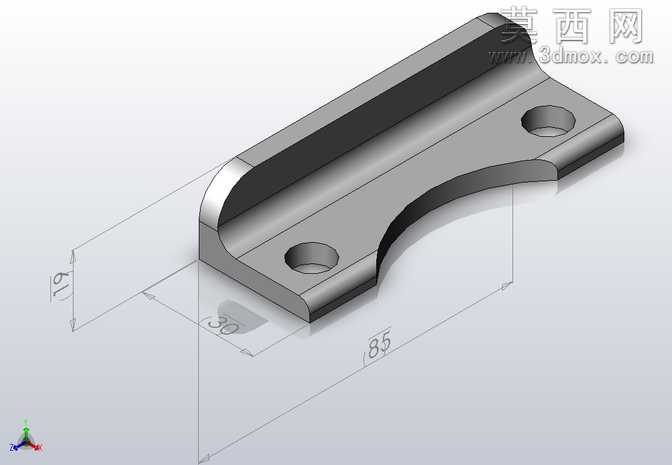

该零件采用三维参数化建模方式构建，建模过程中首先绘制基础平板的草图轮廓，通过拉伸命令生成基础实体，再对侧边进行弯边折弯操作，折弯处采用等半径圆角过渡，避免应力集中问题。零件主体为平板式结构，一侧设置向上弯折的挡边，弯折边缘做圆弧倒角处理，既提升了零件的结构强度，也避免锐边造成的安装划伤风险。平板区域开设两个同轴度精准控制的圆形安装通孔，孔位边缘做沉孔倒角处理，适配标准紧固件的安装需求，保证装配时螺栓能够顺利穿入并贴合紧固。建模阶段对零件的关键尺寸做了参数化约束，整体长度85mm、宽度30mm、折弯高度19mm，所有尺寸公差按照通用五金配件的行业标准设定，可直接对接生产加工环节。材质设定为常用冷轧钢板，渲染时赋予哑光金属质感，表面做镀锌防锈处理的视觉效果，还原真实五金零件的外观质感。结构设计上充分考虑安装适配性，平板底面为完全平整的安装基准面，可紧密贴合安装基材表面，弯边结构可起到侧向限位、支撑挡靠的作用，两个安装孔的孔距经过合理排布，保证安装后受力均匀，不会出现局部应力过大导致的变形问题。设计思路围绕实用化安装场景展开，摒弃冗余结构，在满足支撑固定功能的前提下尽可能简化零件构型，降低加工难度与生产成本，折弯处的圆角处理同时兼顾了结构力学性能与外观美观度，整体构型简洁规整，可广泛应用于各类设备的侧向支撑、部件定位、连接固定场景，建模过程中所有特征均保留可编辑参数，方便后续根据实际安装需求调整尺寸参数，快速衍生出不同规格的同类型零件。
