DN25规格管路污垢截留过滤装置

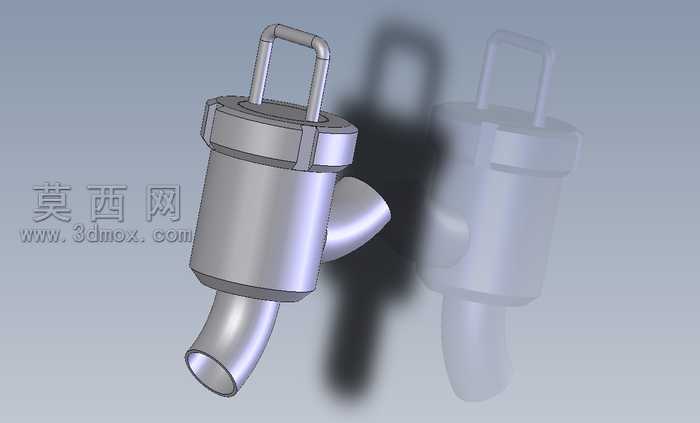

本作品为DN25规格管路污垢截留装置的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先根据管路通径参数确定主体腔体的核心尺寸，再逐步拆分各功能部件完成细节构建。模型整体采用金属材质表现，主体腔体、进出口接管、顶部提手、锁紧压盖均赋予哑光不锈钢材质，通过调整材质的粗糙度、反射率参数，还原金属构件的真实质感，渲染阶段采用三点布光方案，主光源从侧上方投射突出构件的曲面轮廓，辅光源弱化暗部死黑区域，轮廓光勾勒部件边缘提升立体感，最终渲染效果清晰展现各部件的形态特征。结构设计上，装置采用立式筒状腔体结构，侧部设置介质入口、底部设置介质出口，顶部配置带U型提手的快开式压盖，通过螺纹锁紧结构实现腔体密封，提手设计便于日常维护时快速开启顶盖清理截留的污垢杂质，进出口接管采用标准DN25通径设计，可直接与同规格管路对接，腔体内部预留足够的杂质存储空间，在不影响管路介质流通效率的前提下，有效截留流体中的污垢、焊渣、颗粒杂质，避免下游管路阀门、仪表等精密部件被杂质卡涩或磨损。建模过程中对所有配合面做了公差匹配处理，螺纹连接部位的牙型、螺距均符合标准紧固件参数，各部件之间无干涉错位问题，曲面过渡处做了圆角处理避免应力集中，既还原了实物的装配逻辑，也保证了模型可直接用于后续的工程出图、装配模拟、流体仿真分析等场景，整体结构紧凑合理，兼顾了过滤功能与维护便捷性，适配小型工业管路、民用给排水管路的杂质过滤需求。
