板材嵌入式U型金属拉手结构设计

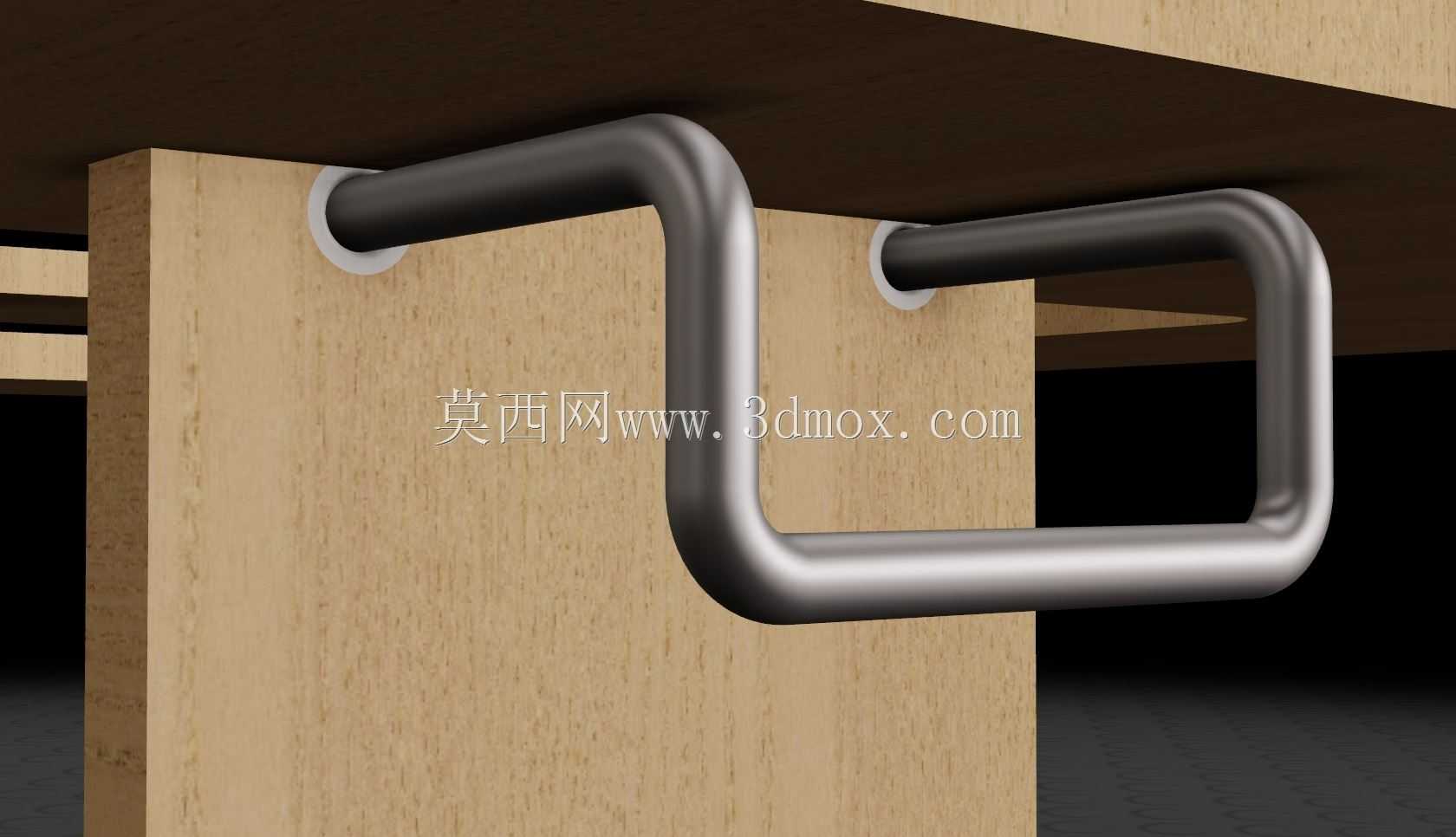

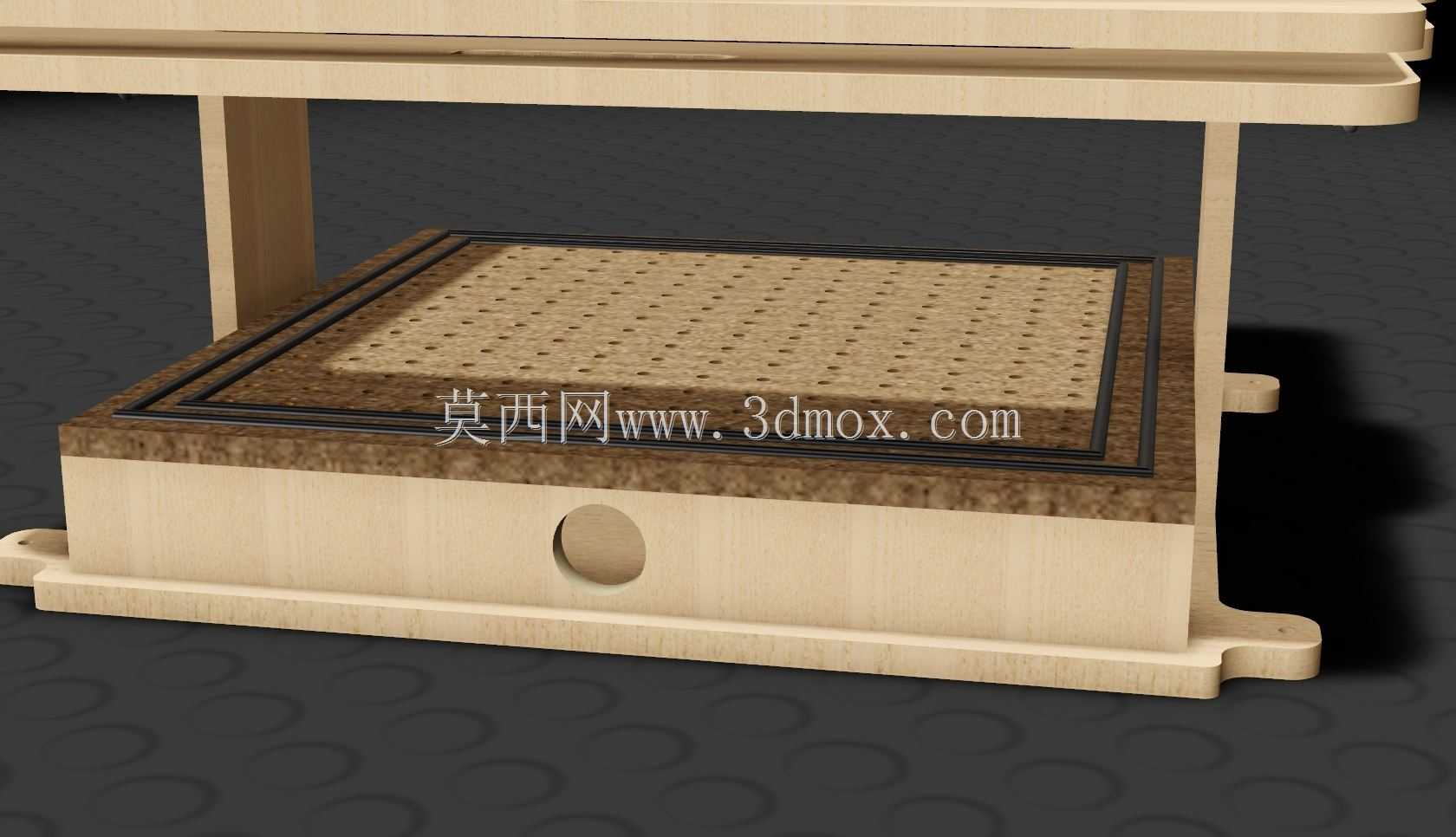

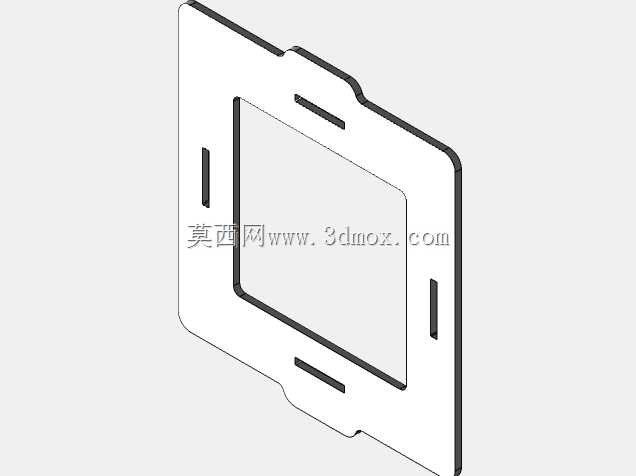

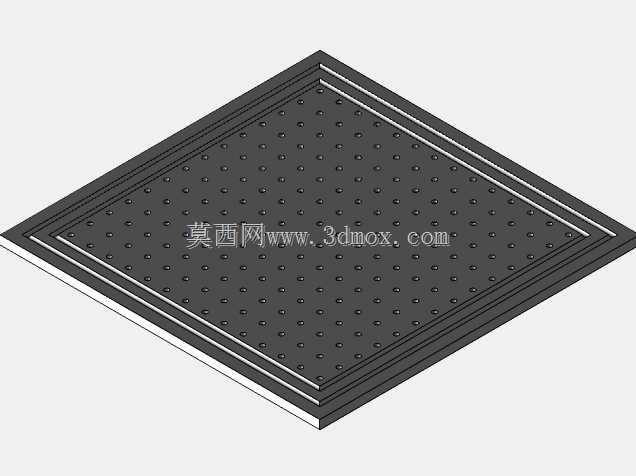

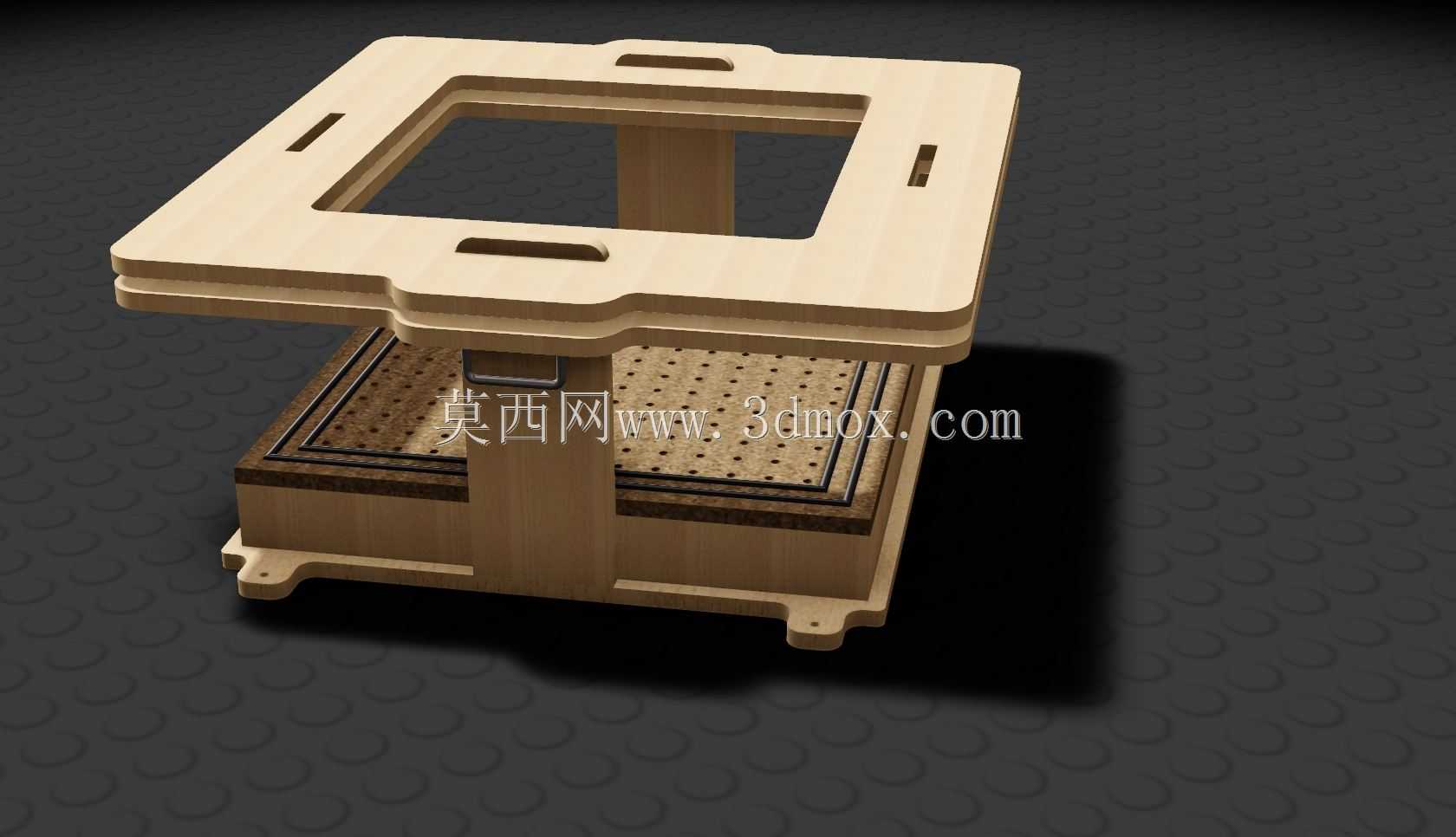

这类嵌入式U型金属拉手，常应用在需要保持安装面平整的真空成型箱、试验舱、工业储物柜体的门板或侧板上，相比外凸式拉手，能避免设备周边人员通行、物料转运时发生勾挂磕碰，适配洁净车间、实验室这类对空间整洁度、通行安全性有要求的场景。从实际使用需求出发，该拉手的握持段做了圆角过渡处理，没有尖锐棱边，操作人员戴劳保手套开合箱门时也不会勾扯织物，握持施力的受力面宽度经过匹配，单手握持时能均匀分散拉力，开合厚重的成型箱门时不会出现局部硌手的问题。设计阶段首先要确认安装边界，两个安装柱的中心距需要匹配板材上预先开好的安装孔位，安装柱穿过板材后通过背面的衬圈锁紧固定，衬圈与板材接触面做了加大处理，能分散锁紧应力，避免密度板、多层胶合板这类常用的箱体板材在长期受力后出现孔位开裂、松动的问题。拉手整体采用弯折一体成型结构，没有额外的焊接拼接点位，长期承受反复拉拽载荷时不会出现焊缝断裂的失效问题，金属表面做了哑光耐磨处理，日常接触汗液、清洁试剂也不容易出现锈蚀、掉漆的情况。安装时需要注意，板材的开孔深度要匹配安装柱的插入长度，保证锁紧后拉手的贴合面与板材外表面完全齐平，不会出现凸起或凹陷的公差问题，U型弯折段与板材表面预留的握持间隙经过测算，能容纳成年男性的四指顺利伸入握持，同时不会因为间隙过大导致杂物卡入。在真空成型箱的应用场景中，这类嵌入式拉手不会破坏箱体外侧的平整面，设备做外层保温包覆时也能顺利贴合板材表面，不会因为外凸构件导致保温层出现缝隙，影响箱体的密封保温性能。结构建模时需要重点管控弯折处的圆角半径，过小的弯折半径会导致金属加工时出现应力集中，长期使用后产生疲劳裂纹，过大的圆角则会占用过多的安装空间，压缩握持间隙的有效尺寸；安装衬圈的厚度也要匹配对应板材的厚度范围，保证不同厚度的箱体板材都能实现可靠锁紧，不会出现拉手晃动的问题。
