600CC钢管越野卡丁车结构设计

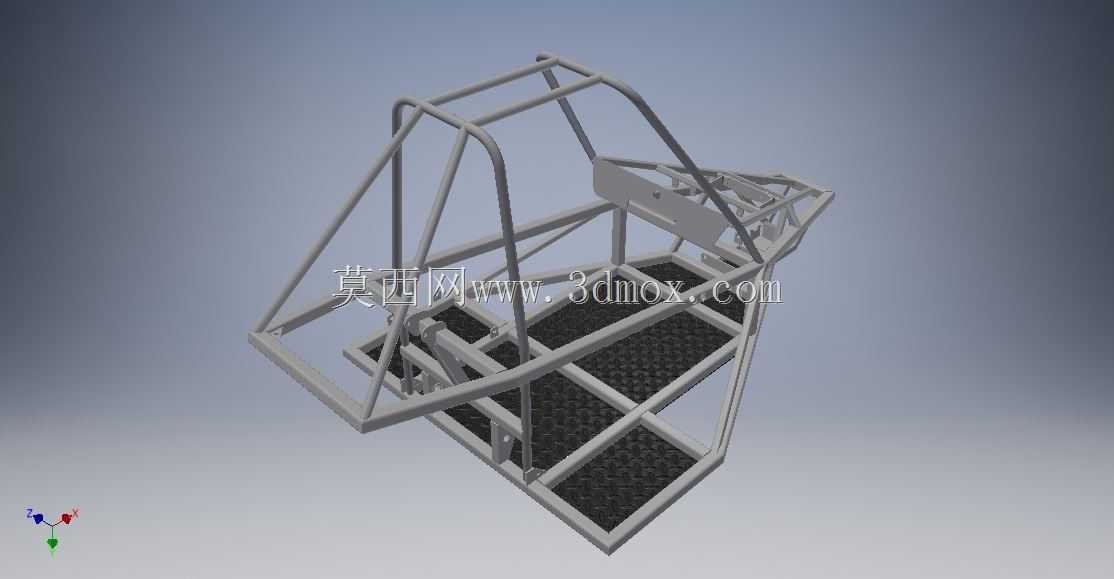

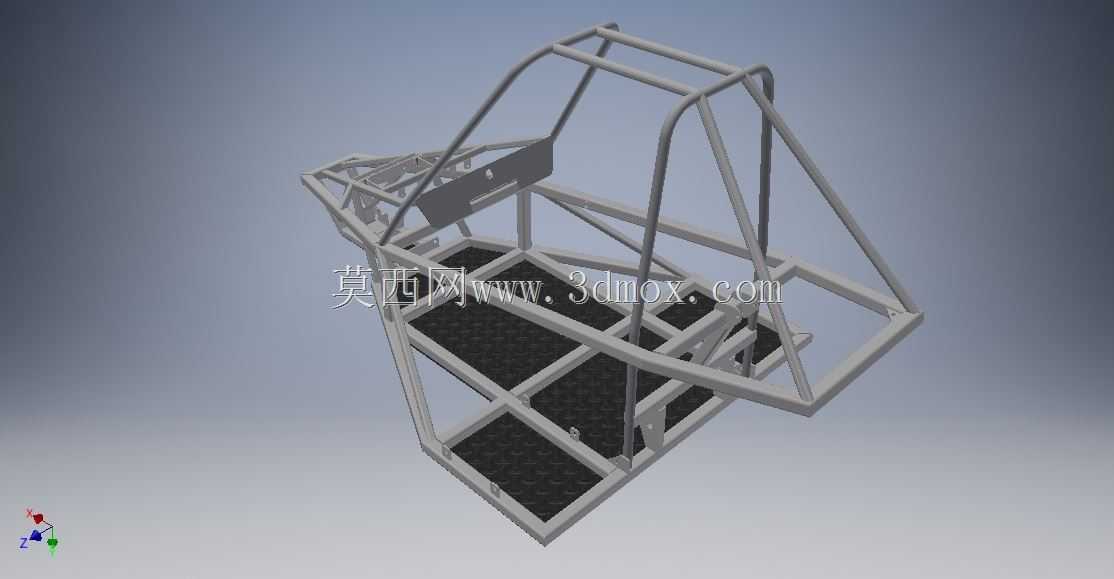

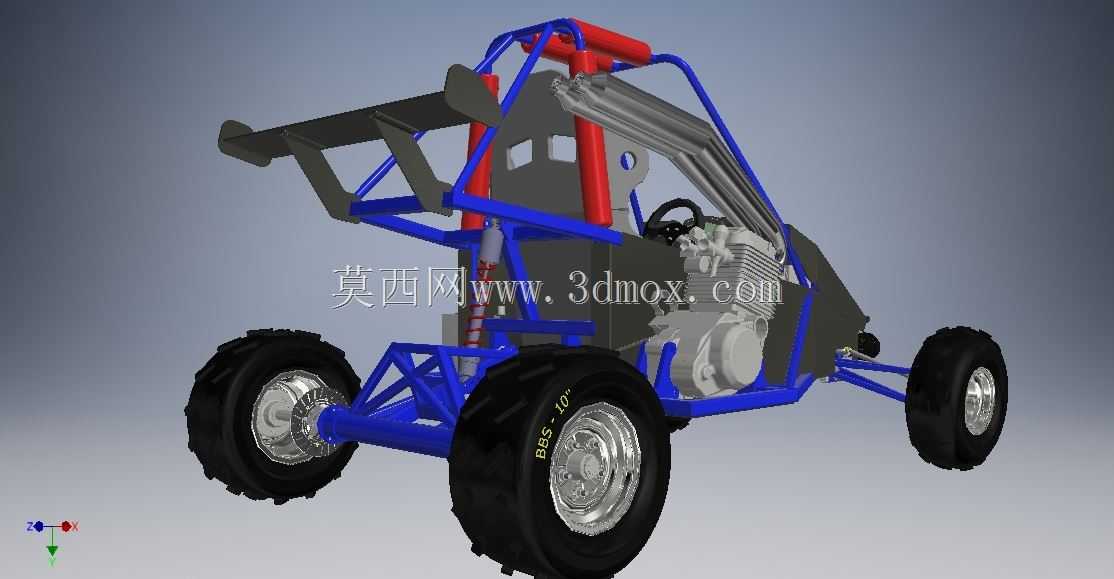

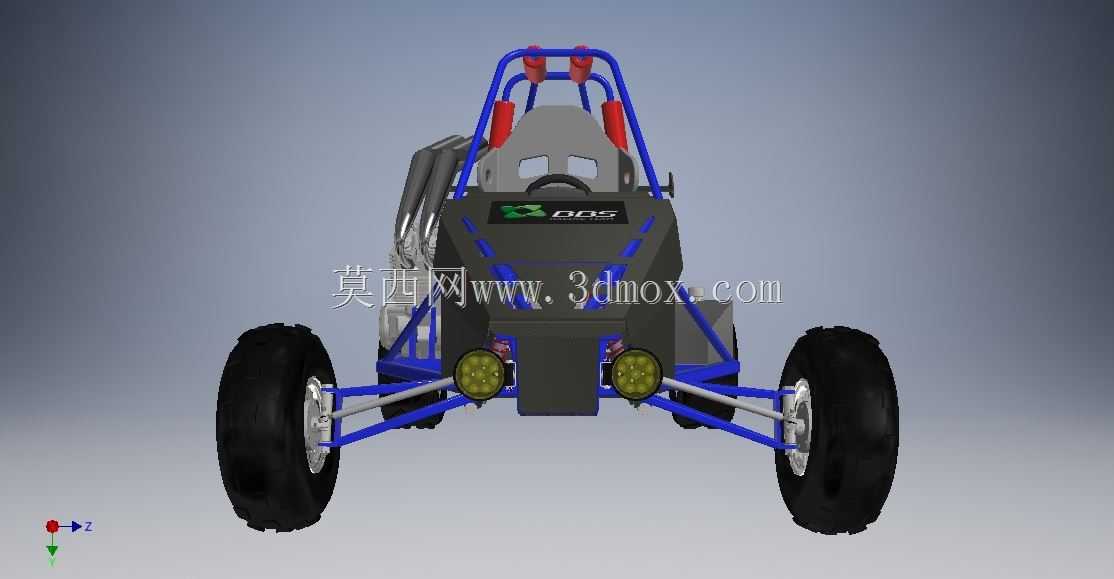

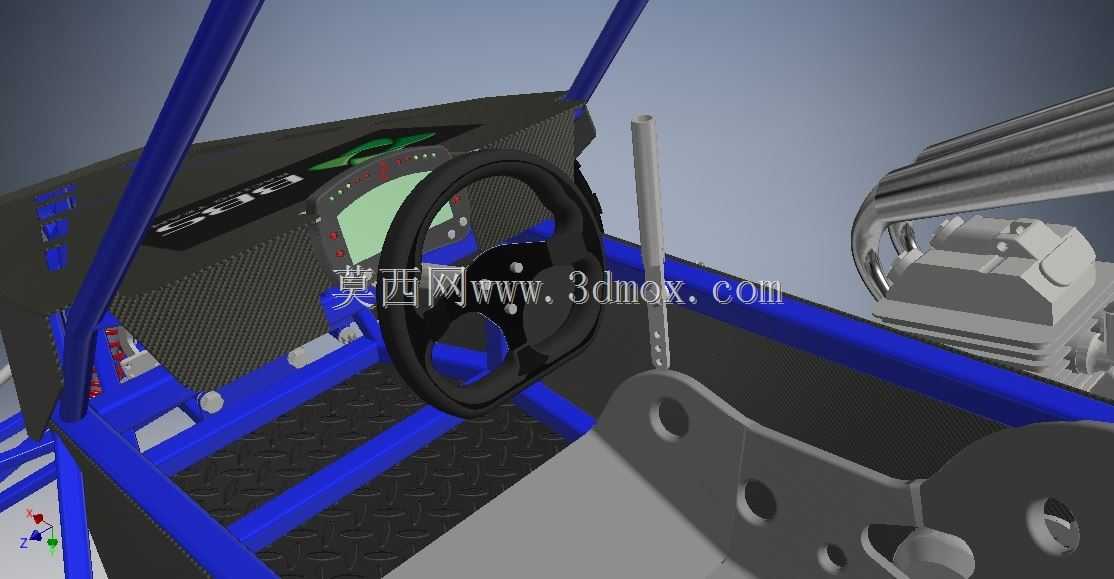

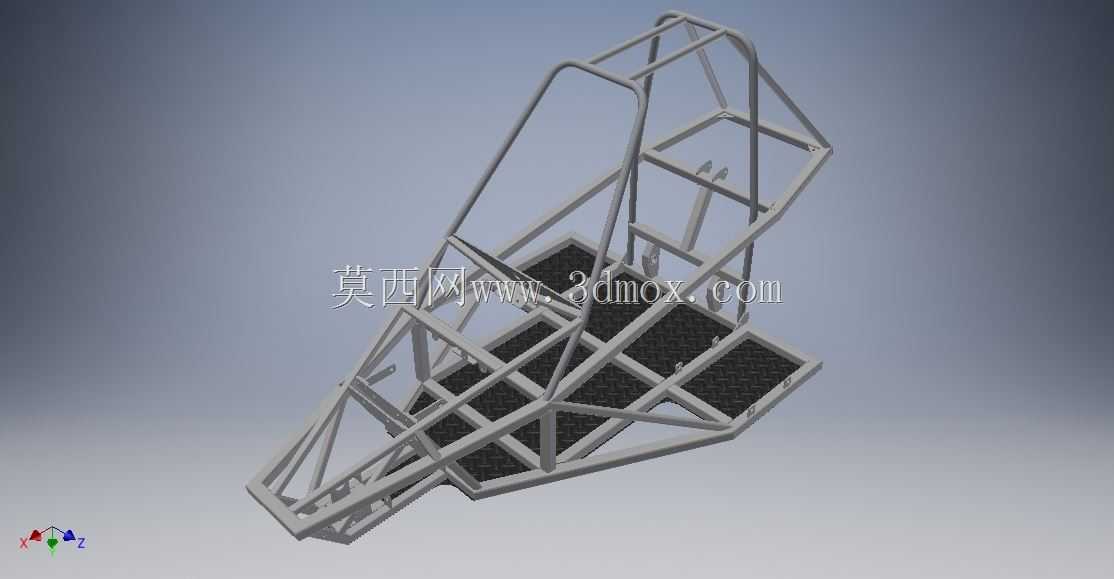

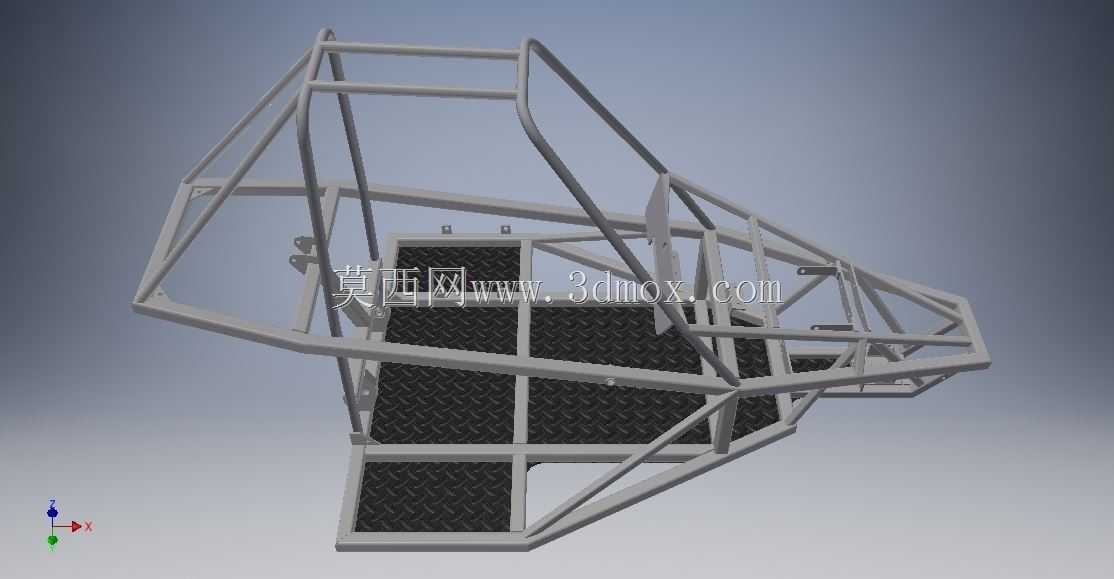

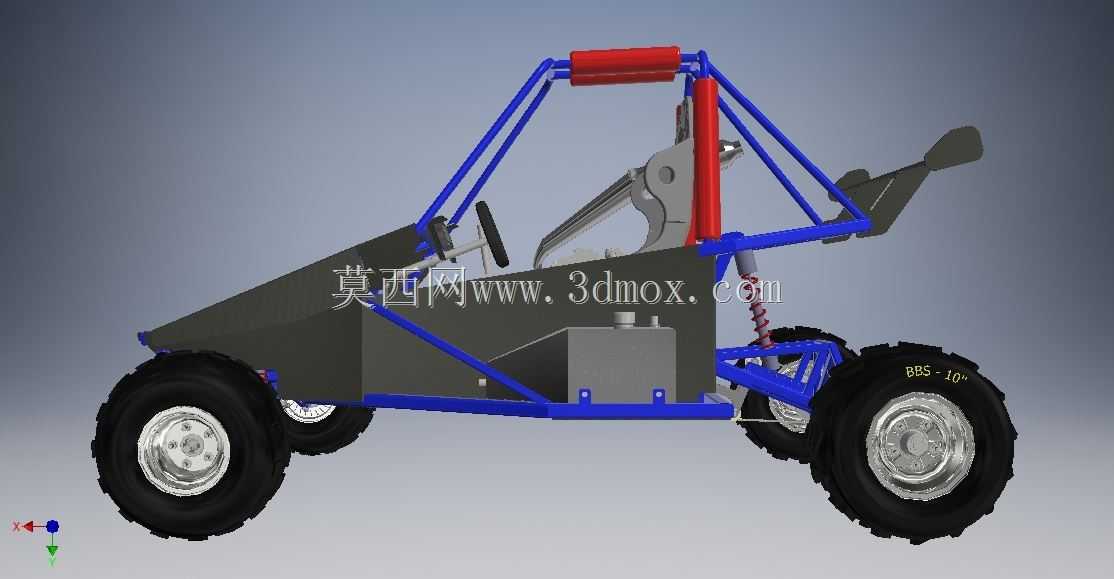

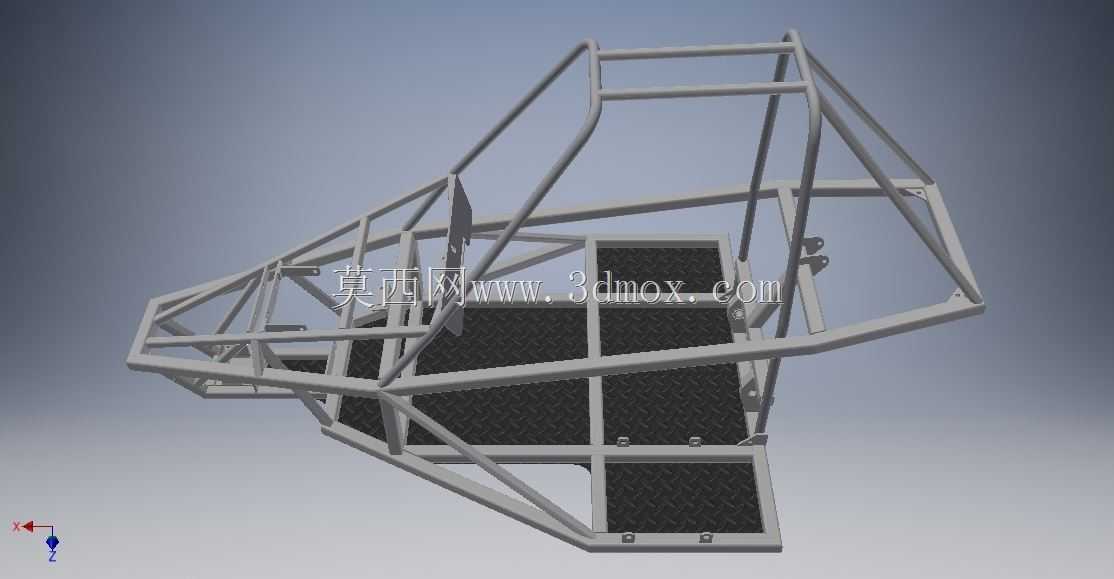

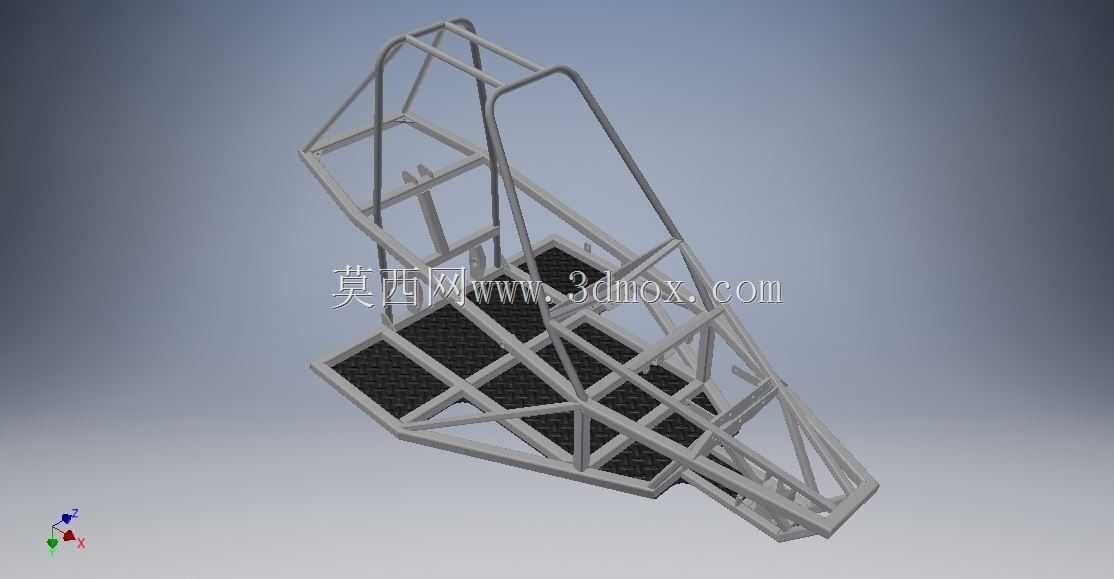

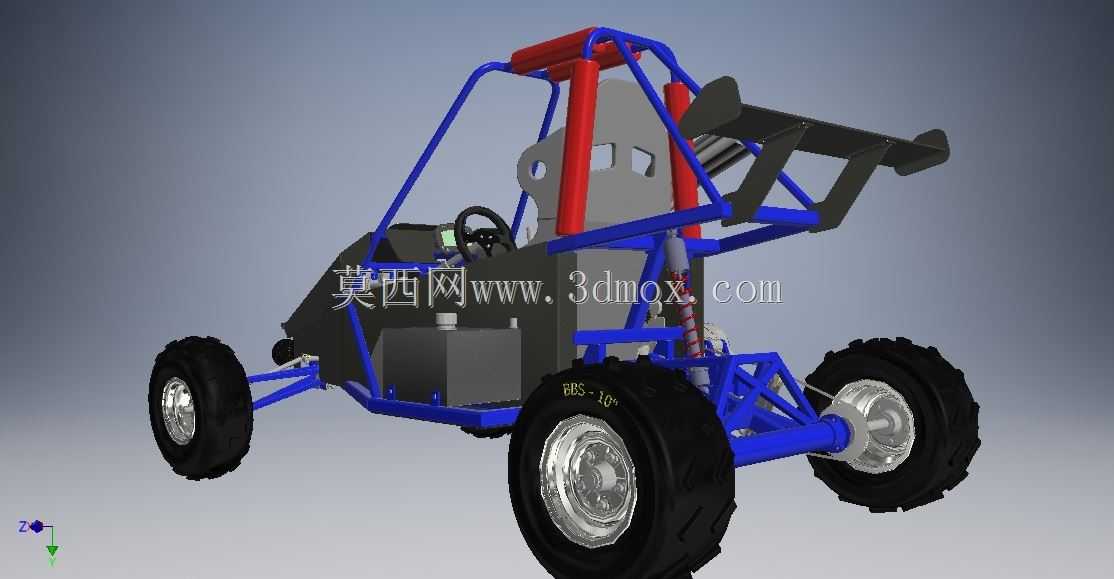

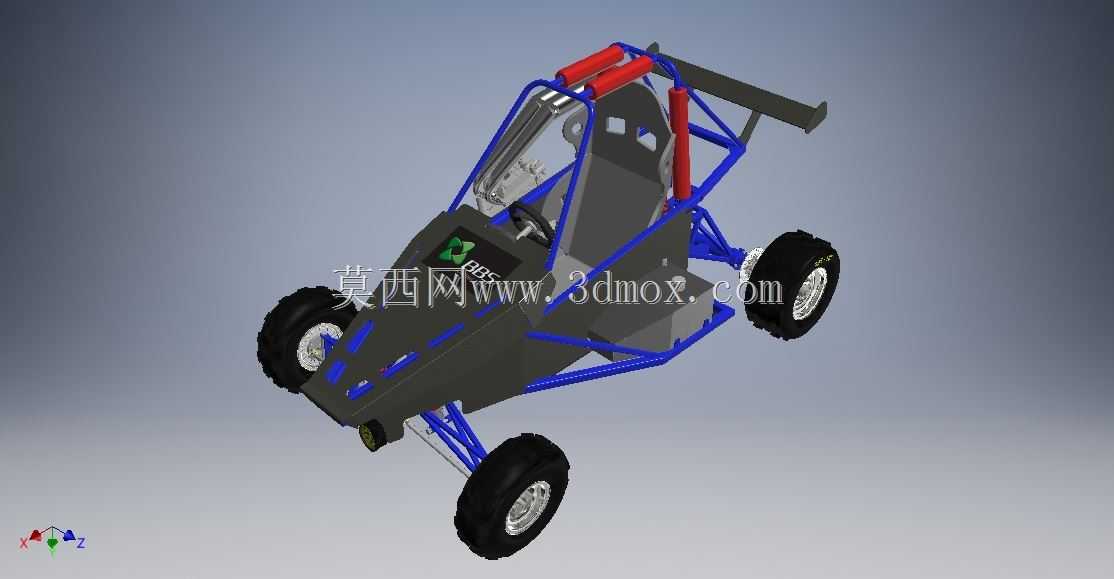

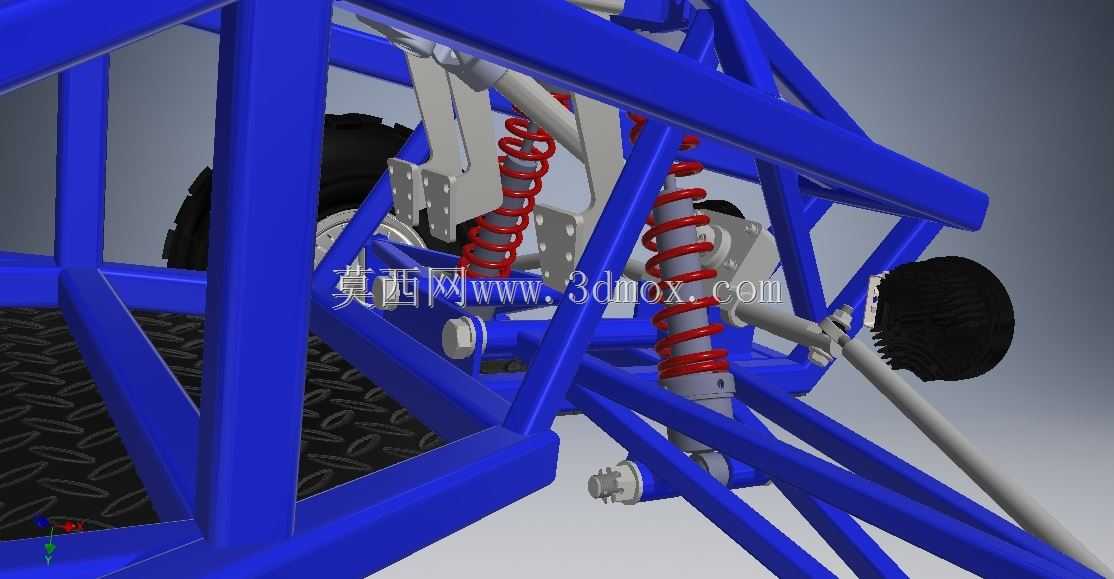

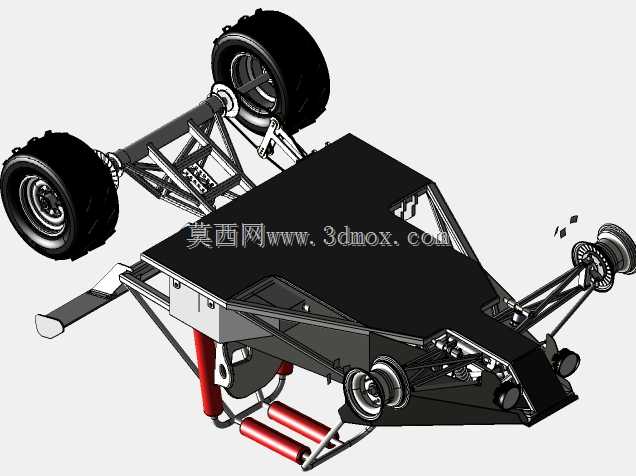

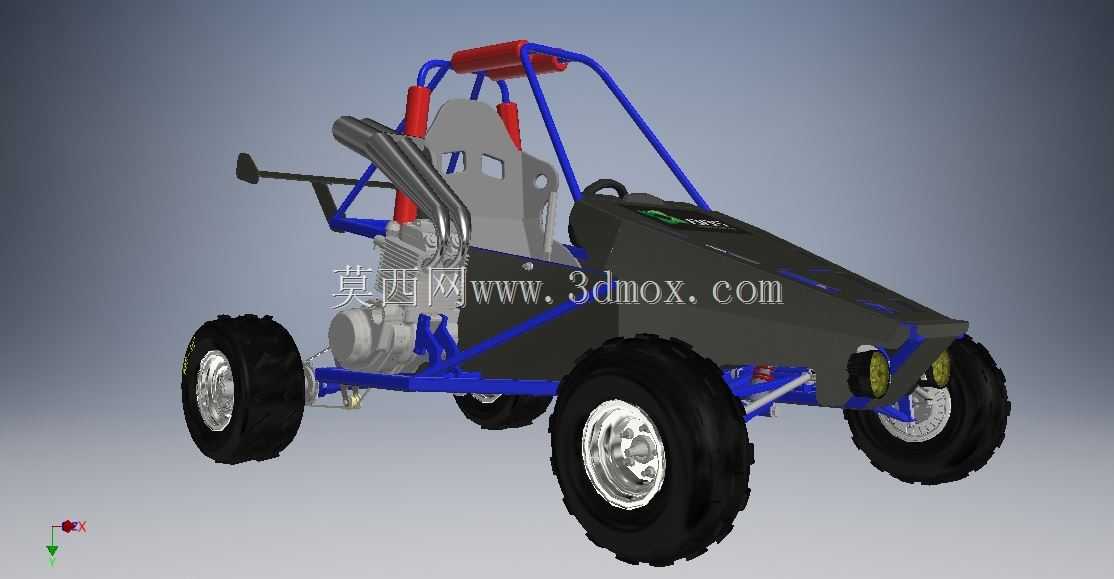

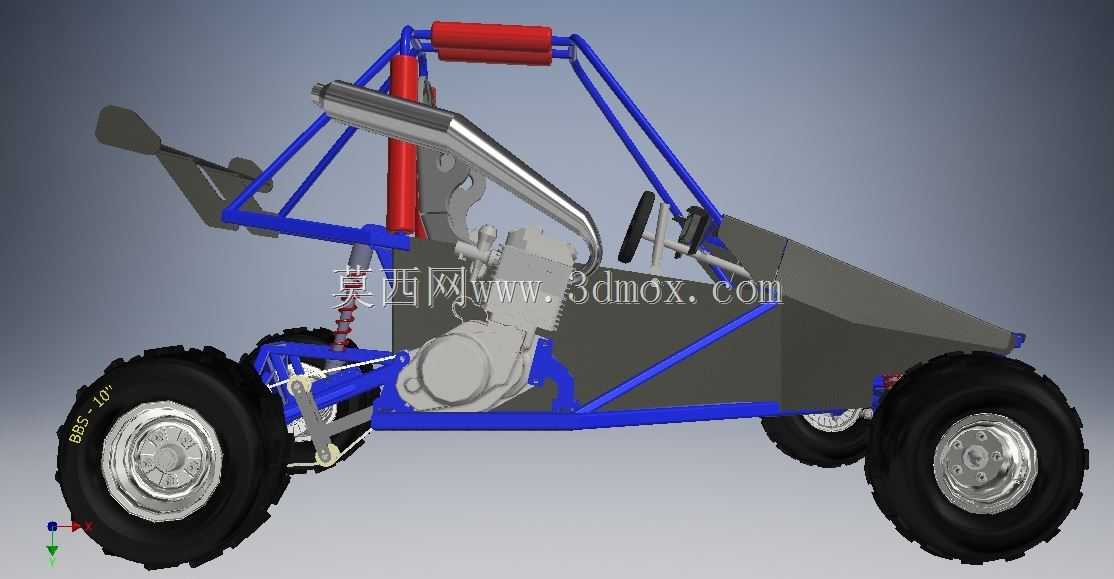

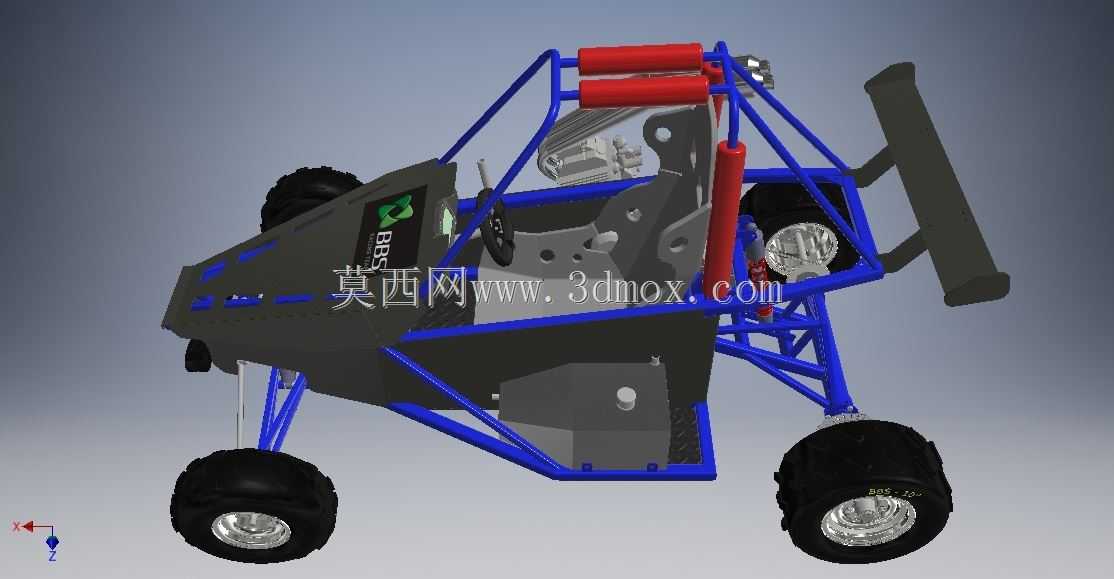

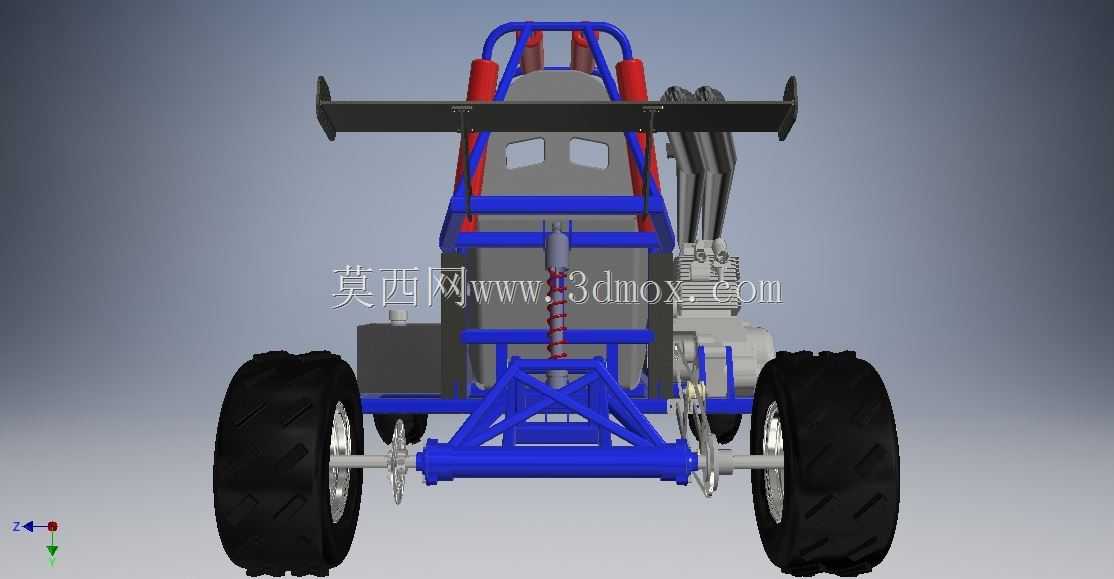

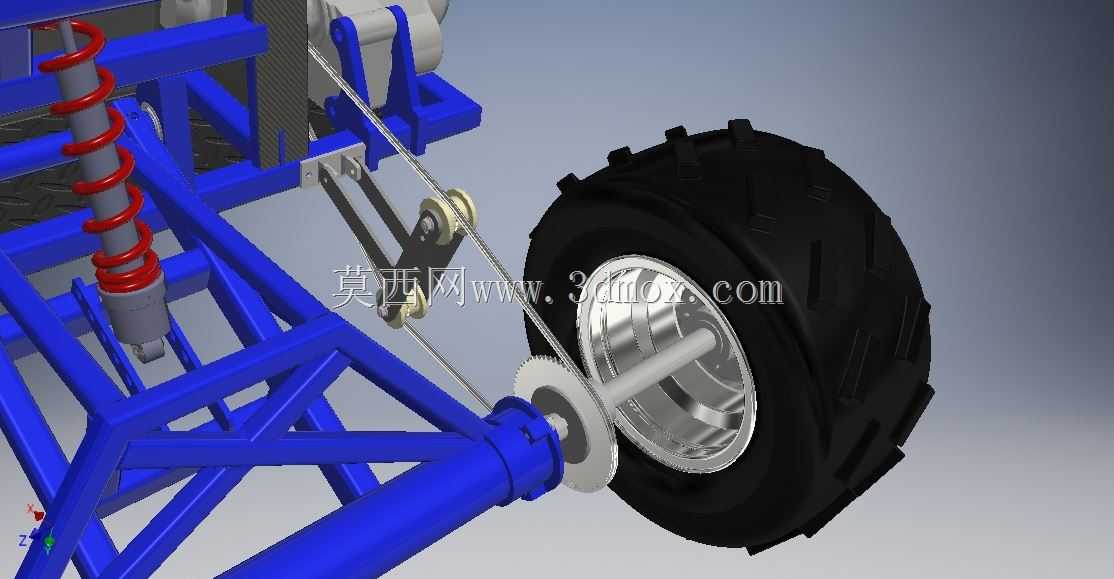

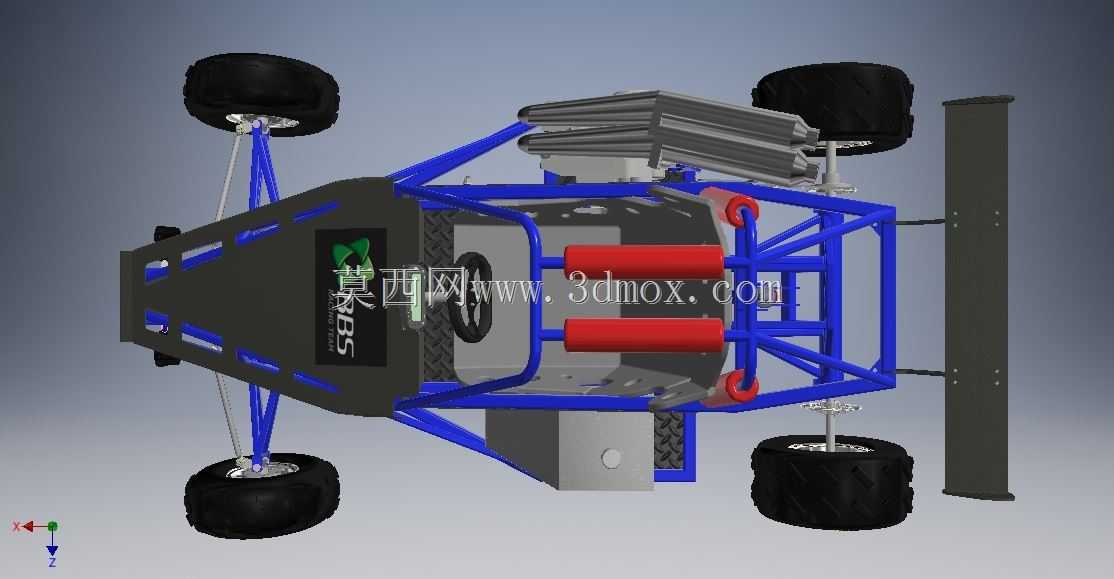

这款钢管结构越野卡丁车的设计，核心面向非铺装路面的休闲竞速、户外穿越场景，可适配林间小径、戈壁滩涂、山地土路等复杂低附着路况，兼顾业余赛事改装基底与户外休闲驾乘的双重使用需求。整车采用外露式管状桁架车架结构，以金属管材经裁切、弯型后组焊成型，车架管材的排布充分考量碰撞受力传导路径，在驾驶舱周边形成闭环防护结构，既能够在车辆发生翻滚、侧向撞击时分散冲击载荷，为驾乘人员留出足够的生存空间，也能通过管材的镂空排布降低整备质量，提升动力重量比。动力单元采用600cc排量单缸四气门动力总成，匹配对应散热与进排气布局，动力输出特性经过针对性调校，更适配低转速区间的大扭矩输出，满足越野场景下频繁爬坡、脱困的动力需求，进气管路高位布置的设计，能够避免涉水工况下的进水风险，排气系统的走向也避开了车架受力关键节点与驾乘人员易触碰的区域，减少热害影响。行走系统的配置完全围绕非铺装路面的通过性设计，前后轮均采用大颗粒深花纹越野轮胎，前轮匹配适配全地形工况的减震组件，后轮采用单减震结构布局，能够在颠簸路面快速吸收冲击，保持轮胎与地面的贴合度；前后轮距的参数经过反复校核，既保证了高速过弯时的侧向稳定性，也避免轮距过宽导致林间穿越时的通过性受限，轮胎与车架、减震摆臂之间预留了足够的跳动行程，避免极限压缩工况下的运动干涉。转向系统采用直接的机械转向结构，转向比设定偏向灵活操控，能够在狭窄的越野路径上快速调整行进方向，刹车管路、燃油管路均沿车架管材内侧排布，通过管卡固定，避免行驶过程中被飞石击打、或被路面障碍物剐蹭破损。驾驶舱区域的布局简洁实用，座椅采用贴合人体侧向支撑的造型，能够在越野颠簸时有效固定驾乘人员姿态，防滚架顶部的红色缓冲衬垫，能够在车辆发生翻滚时减少驾乘人员头部与刚性车架的碰撞伤害，操控踏板、换挡机构的位置均按照人机工程尺寸排布，预留了足够的腿部操作空间，长时间驾乘也不易产生疲劳。整车的安装边界设计充分考虑了改装兼容性，车架上预留了多组通用安装孔位，可根据使用需求加装前照灯、防撞杠、储物货架等附加组件，动力总成的安装支架采用适配多机型的通用孔位设计，后续可根据动力升级需求更换不同排量的动力单元，无需对主车架进行大规模切割改动。
