重载平板安装式定向2型脚轮结构设计

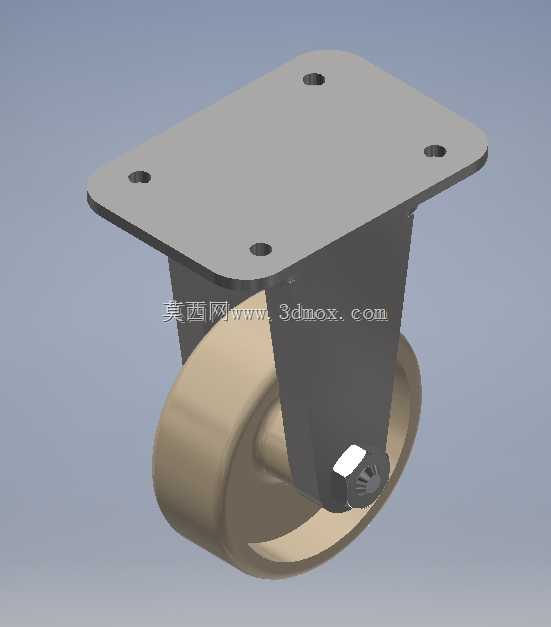

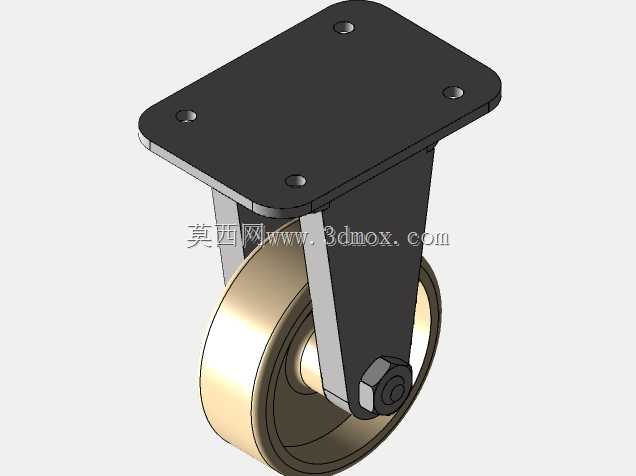

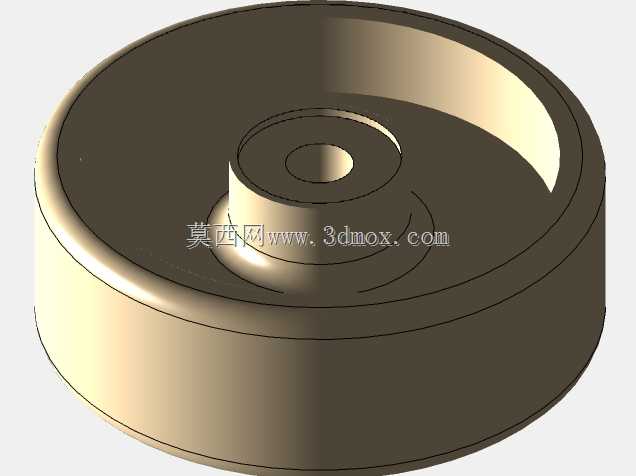

这款定向脚轮主要应用于工业仓储货架、中型设备转运台车、车间工位器具、商用厨电设备、轻型物流周转车等场景，作为设备底部的行走承载部件，承担设备整体重量的同时，保障设备沿固定方向平稳移动，避免行进过程中出现不必要的偏摆，适配需要直线稳定移动的作业场景，在生产车间物料转运、仓储区域货位调整、固定工位设备移位等作业中都能发挥稳定的支撑行走作用。从功能特性来看，这款脚轮采用定向行走结构，轮架与顶部安装板刚性连接，行进过程中不会发生转向偏移，直行稳定性远优于万向脚轮，适合搭配万向脚轮组合使用，在设备底部形成定向约束，降低长距离移动时的方向控制难度；轮体采用耐磨聚氨酯材质，滚动阻力小，行进过程中不会对环氧地坪、瓷砖地面、实木地面造成刮擦损伤，同时具备不错的静音效果，在车间、商超、办公区域等对噪音有管控的场景下使用也不会产生刺耳的滚动噪音；轮架采用加厚金属板材弯折成型，搭配加强筋结构提升整体抗扭强度，在额定承载范围内不会出现支架变形、焊缝开裂的问题，适配中等载荷的设备移动需求。在设计思路上，这款脚轮优先保障安装适配性与结构可靠性，顶部安装板采用矩形平板结构，四个角位预留沉头安装孔，孔位间距符合通用五金配件的安装尺寸规范，可直接通过螺栓固定在设备底部的安装平面上，不需要额外加工定制转接件，降低现场安装的适配成本；轮体与支架之间采用销轴连接，销轴端部设置防松结构，避免长期滚动震动下销轴脱出，轮体内部预留轴承安装位，可适配标准滚动轴承，进一步降低滚动摩擦系数，提升推拉的轻便性；支架与安装板之间采用满焊连接，焊缝位置做打磨钝化处理，避免尖锐毛刺划伤安装人员，同时提升连接位置的抗冲击能力，即使经过路面接缝、小高度台阶时的冲击载荷，也不会出现连接位置断裂的问题。从安装边界来看，顶部安装板的长宽尺寸适配多数中型设备的底部安装空间，四个安装孔的中心距符合行业通用的脚轮安装规格，安装时只需要在设备底部对应位置预留匹配的螺纹孔或者通孔，即可完成快速装配；脚轮整体高度控制在合理范围内，安装后设备底部与地面的预留间隙既可以避免设备底部剐蹭地面凸起，也不会因为脚轮高度过高导致设备整体重心上移，提升设备停放与移动过程中的稳定性；轮体宽度经过优化，在保障足够承载接触面积的同时，不会因为轮宽过大增加滚动阻力，轮体转动的避让空间充足，滚动过程中不会与支架、安装板发生摩擦干涉，保障转动顺畅无卡滞。
