适配小型磨床的迷你磨用老虎钳结构设计

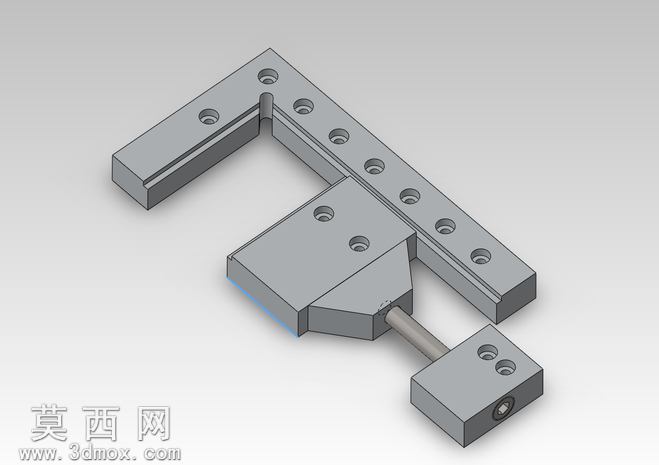

本作品为适配小型磨床加工场景设计的迷你型老虎钳，整体采用三维参数化建模完成，建模过程中严格遵循机械加工的实际公差要求，对每一处装配间隙、安装孔位、运动行程都做了精准的参数约束，确保模型可直接对接后续的加工生产流程。渲染阶段采用哑光金属材质搭配浅灰色工程质感基底，清晰呈现出零件的棱边倒角、安装孔位细节与装配关系，光线设置采用45度斜向柔光，避免金属材质出现过强反光遮挡结构细节，同时通过细微的阴影层次区分固定钳身、活动钳身、丝杆传动组件的装配层级。结构设计上，固定钳身采用L型一体化布局，长侧边预留等间距排列的T型槽安装孔，可直接适配1-1/2#10-32线程、T槽间距为1英寸的磨床工作台，安装后最大夹紧面积可达6.5英寸×3英寸，钳口最大张开高度为0.725英寸，完全满足小型零件磨削加工的装夹需求。活动钳身采用滑块式导向结构，与固定钳身的导向槽做了间隙配合设计，滑动过程无卡滞、无旷量，传动部分采用细牙丝杆结构，夹紧时具备自锁特性，磨削过程中不会因设备振动出现松夹问题。设计思路围绕小型磨床的加工痛点展开，针对传统小型虎钳安装适配性差、夹紧刚性不足的问题，优化了钳身的受力结构，固定钳身与安装边采用加厚一体化设计，夹紧时受力均匀不会出现钳身形变；同时考虑到DIY加工用户的实际加工条件，将核心的固定钳座、活动钳板两个高难度零件的加工工艺做了适配优化，用户可使用常见尺寸的铝块或钢块作为坯料，通过常规铣削、锯切工序即可完成加工，无需特殊定制刀具或专用工装。装配逻辑上采用模块化设计，丝杆、锁紧螺母、安装螺丝均采用标准件规格，用户加工完主体零件后可直接采购标准件完成组装，钳口位置预留了可更换钳口片的安装位，长期使用磨损后仅需更换钳口片即可恢复装夹精度，大幅降低了使用维护成本。
