小型车床主轴交换套件适配连接结构

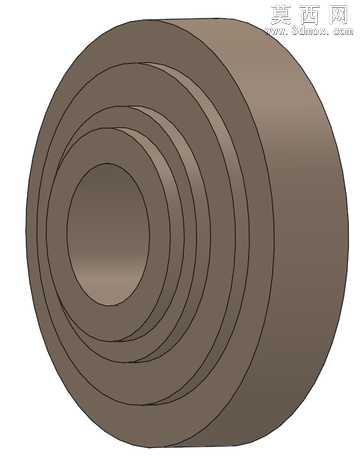

本模型为小型车床配套的主轴交换套件适配器，整体采用三维参数化建模方式完成全结构设计，建模过程中严格遵循机械加工同轴度公差要求，以中心回转轴线为全局基准搭建全参数关联的特征树，从内孔安装基准面到外圆各级台阶的尺寸均实现参数联动，后续可根据不同规格的主轴安装需求快速调整尺寸参数。模型外观呈现典型的阶梯轴套类结构，从安装端向外依次设置多级同轴环形台阶，各级台阶的过渡位置均设计有标准的工艺倒角，既能够去除加工过程中产生的锐边毛刺，也能在套件装配过程中起到导向导入的作用，避免装配时刮伤配合面。渲染阶段采用金属哑光质感的材质参数，模拟经过调质处理的45号钢表面质感，通过添加柔和的环境漫反射光源，清晰呈现各级台阶的轮廓层次与同轴结构特征，阴影效果采用软阴影参数设置，还原零件放置在平面上的真实光影关系，让整体结构的展示更加直观清晰。结构设计上，内孔为核心安装基准，尺寸严格匹配胜利X2轴MT3 R8的安装规格，保证与主轴装配后的同轴度精度，外圆各级台阶分别对应不同的交换套件安装接口，可实现多种规格加工附件的快速转接更换，无需额外改装原有车床主轴结构。设计思路围绕小型模型车床的附件扩展需求展开，针对LittleMachineShop.com系列装备的主轴接口特性，在保证连接刚性的前提下尽可能压缩零件的轴向尺寸，减少适配器安装后对车床主轴加工行程的占用，同时各级台阶的壁厚经过强度校核，能够承受常规车削加工过程中的切削扭矩与径向载荷，避免长期使用后出现变形问题。模型的所有配合面均预留了合理的安装公差，内孔与主轴的配合采用过渡配合设计，外圆与交换套件的配合采用间隙配合设计，既保证装配后的连接稳定性，也方便用户快速拆装更换不同的加工套件，适配小型车床用户灵活切换加工功能的使用需求。
