iPhone闪电线缆插槽切割加工工装

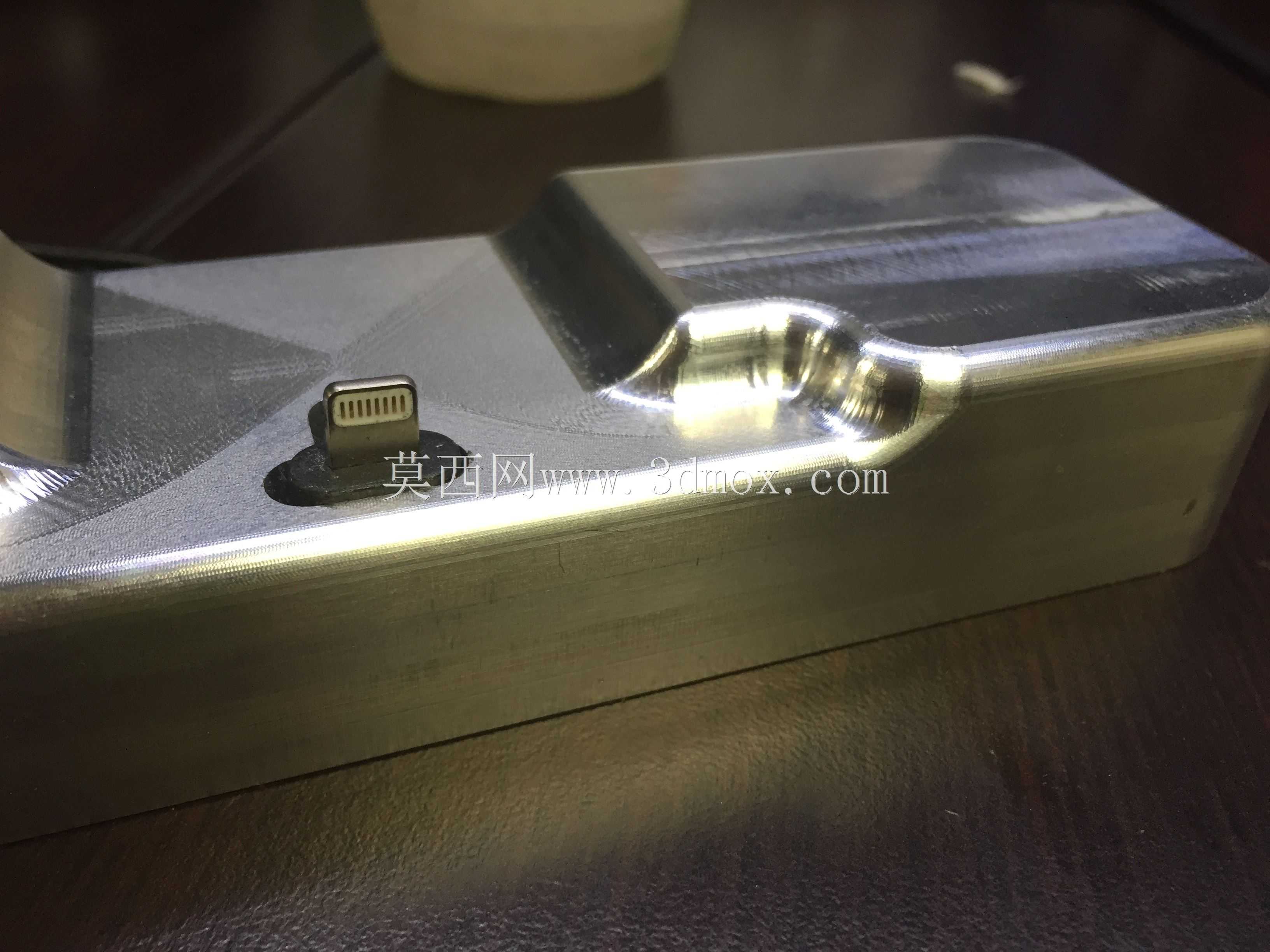

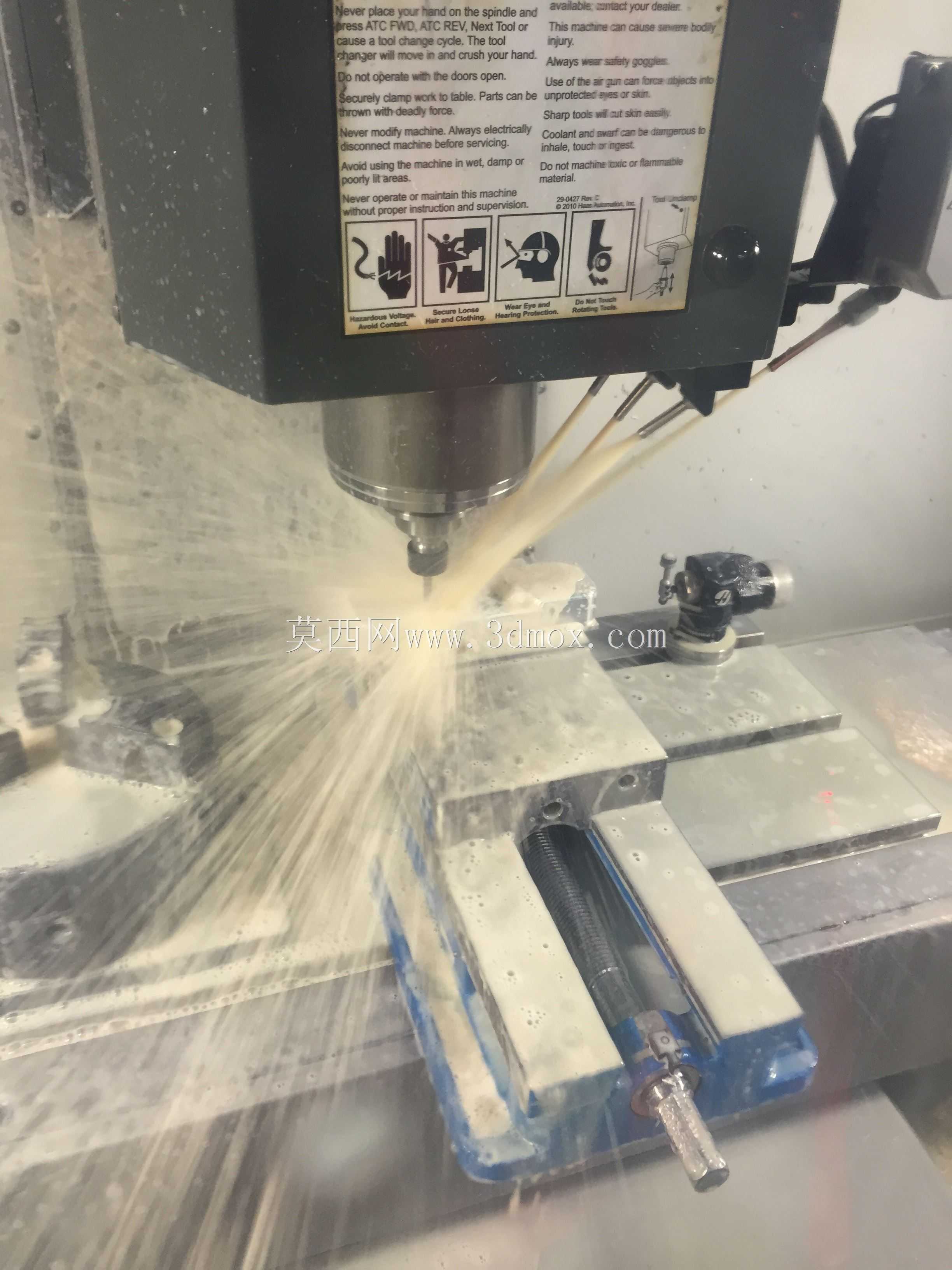

　　日常加工场景中，针对消费电子配件的小尺寸精密铣削需求，往往需要兼顾装夹稳定性与加工精度，这套适配iPhone闪电接口线缆的插槽切割工装，正是为解决小批量定制化配件加工的装夹痛点设计。从实际加工画面能看到，加工过程采用哈斯加工中心完成铣削作业，切削液直接喷射在切削区域，带走铝屑与切削热量，避免工件热变形影响插槽的尺寸精度。工装的核心功能是固定待加工的基座坯料，为闪电线缆预留精准的嵌合槽位，加工完成后，线缆可完全嵌入槽内，不会出现凸起、松动的问题，适配日常桌面使用的iPhone充电底座装配需求。设计之初首先考虑的是装夹的定位基准，工装主体采用铝合金材质加工，与机床工作台的T型槽通过压板完成固定，装夹面做了0.02mm的平面度处理，

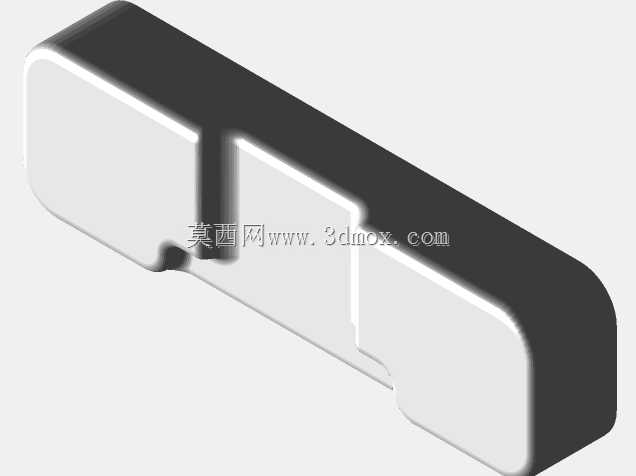

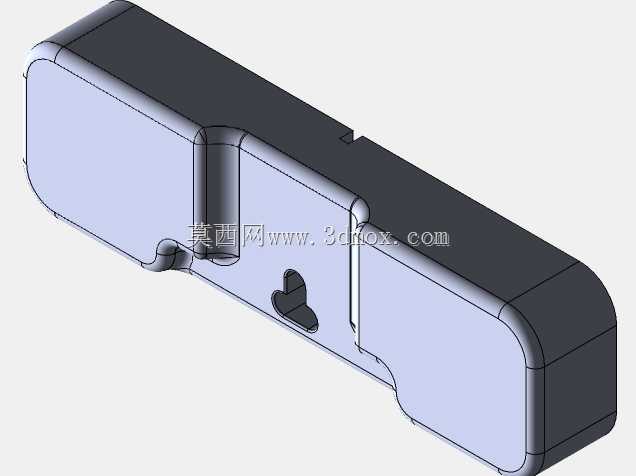

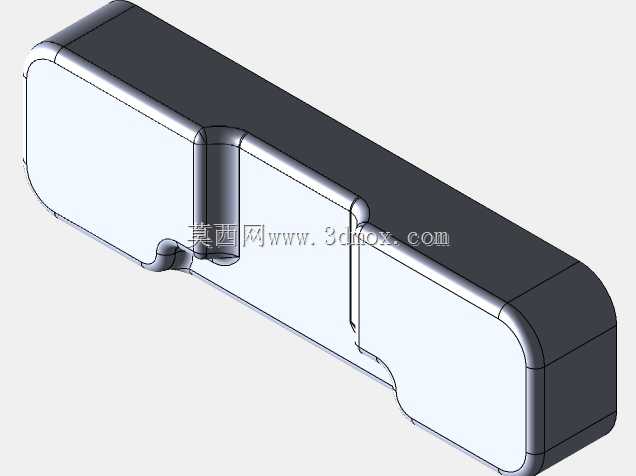

　　避免坯料装夹时出现翘曲，导致铣削深度不均。针对X3HS1型号的兼容线缆，工装背面专门设计了手工适配的凹槽结构，这个结构的作用是避让线缆尾部的注塑包胶部分，让线缆装入底座后，接口端与底座表面保持齐平，不会出现接口歪斜、插拔卡顿的问题。从加工边界来看，工装的整体外形尺寸控制在120mm80mm25mm范围内，不会占用过多机床工作台空间，单次装夹可完成一件坯料的插槽铣削，铣削深度控制在3.2mm，刚好匹配闪电线缆接头的厚度，槽宽公差控制在±0.05mm，既保证线缆可以顺利嵌入，又不会出现间隙过大导致的线缆晃动问题。实际加工过程中，采用顺铣的走刀方式，主轴转速控制在8000转每分钟，进给速度设置为1200mm每分钟，配合乳化液冷却，

　　可避免铝件加工出现的粘刀问题，槽壁的表面粗糙度可达到Ra1.6，无需后续打磨处理即可直接进行阳极氧化表面处理。这套工装的应用场景主要面向小批量定制桌面充电底座的加工场景，相比通用平口钳装夹，专用工装不需要每次装夹都进行找正，可大幅缩短单件加工的辅助时间，同时避免通用夹具夹伤坯料外观面的问题。设计时还考虑了排屑问题，工装的槽位周边设计了倾斜的排屑斜面，加工产生的铝屑可随着切削液的冲刷直接从斜面滑落，不会堆积在槽位内影响铣刀的切削路径，也减少了加工过程中人工清理切屑的频次。在安装边界上，工装底部设计了两个定位销孔，可与机床工作台上的定位销配合，实现快速换装，重复装夹的定位精度可控制在0.02mm以内，不需要每次换装都重新对刀，

　　适合多批次小批量的重复加工需求。针对闪电接口的插拔受力特点，插槽的入口处做了0.2mm的倒角引导，既方便线缆装配时的导入，也能避免日常插拔过程中槽口边缘出现崩边、掉漆的问题，提升成品底座的使用寿命。工装的夹紧方式采用侧压式固定，从坯料的侧面施加夹紧力，不会压伤坯料的上表面与下表面，保证加工完成后底座的外观面完整，不需要后续额外的外观修复工序。
