SiegX2迷你铣床皮带传动改装底板结构

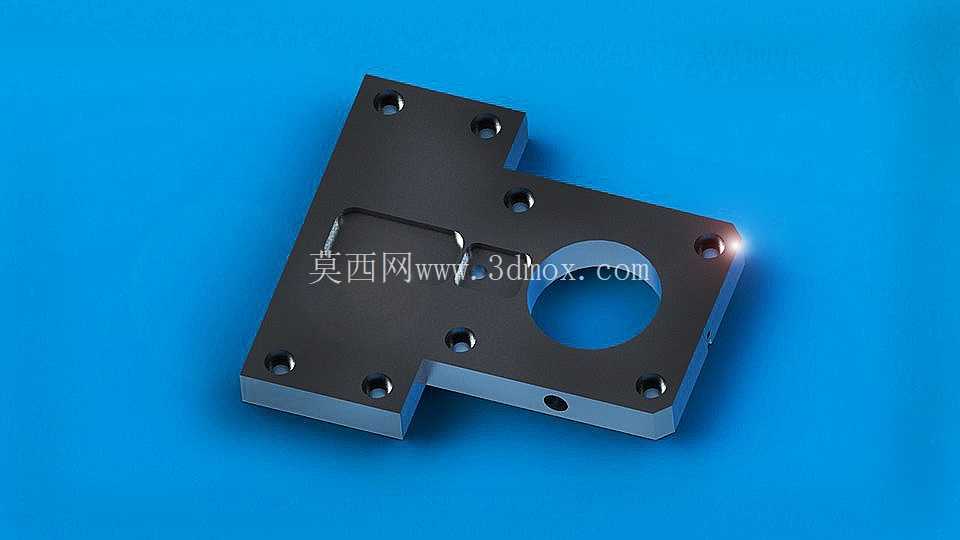

　　在小型台式铣床的DIY改装领域，原厂塑料齿轮传动的短板一直是玩家和小批量加工从业者绕不开的痛点——Sieg X2作为入门级迷你铣床的经典机型，原厂下置脚端的塑料斜齿轮在持续切削负载下极易打齿磨损，高速运转时的齿轮啮合噪音也难以满足精细加工的工况要求，这套皮带传动底板正是针对该痛点设计的核心改装承载件。从实际装机的场景来看，该底板直接替换原厂齿轮组对应的安装基座，不需要对床身主体做焊接、铣削等不可逆改造，所有安装孔位完全匹配原厂床身的预留螺纹孔，安装时只需拆除原有塑料齿轮组件、张紧机构，将底板通过对应螺栓固定在床身原齿轮腔位置即可，整个改装过程不需要额外制作过渡连接件，对非机加工专业的DIY玩家十分友好。

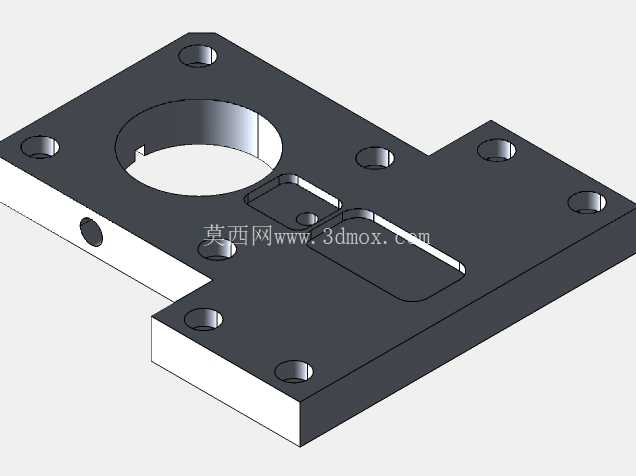

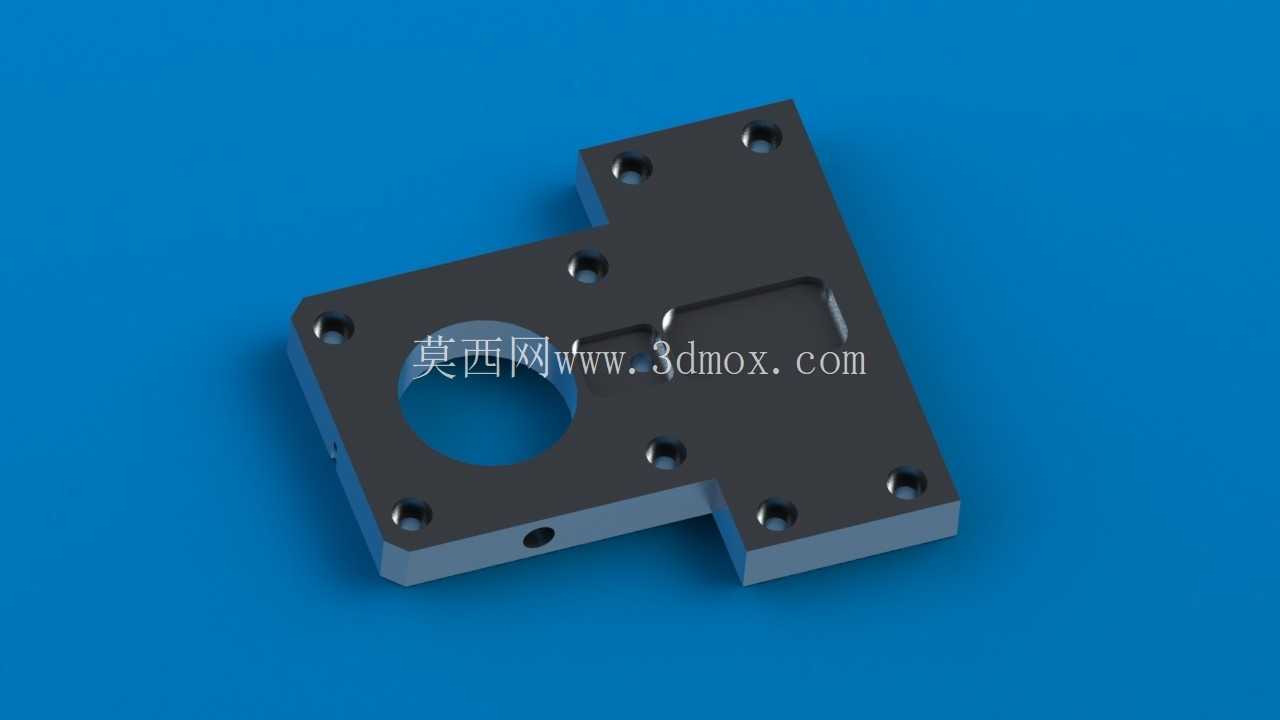

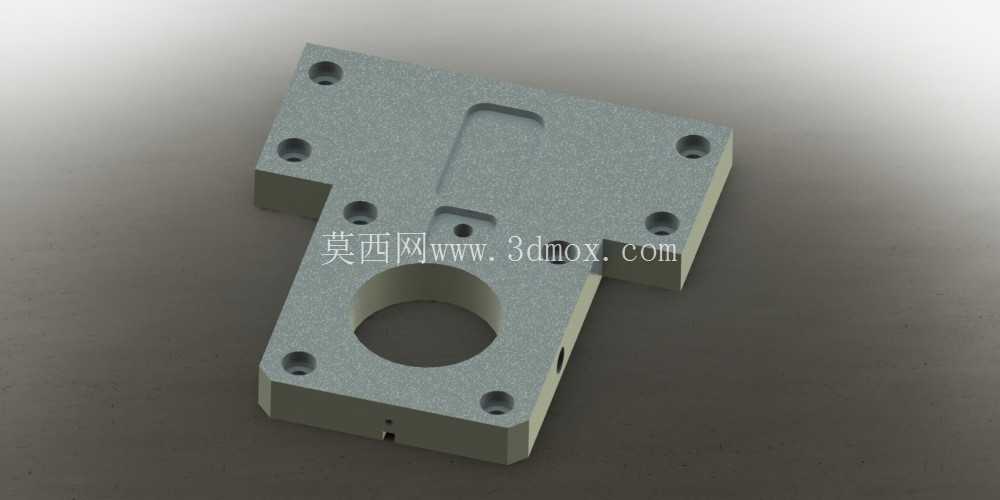

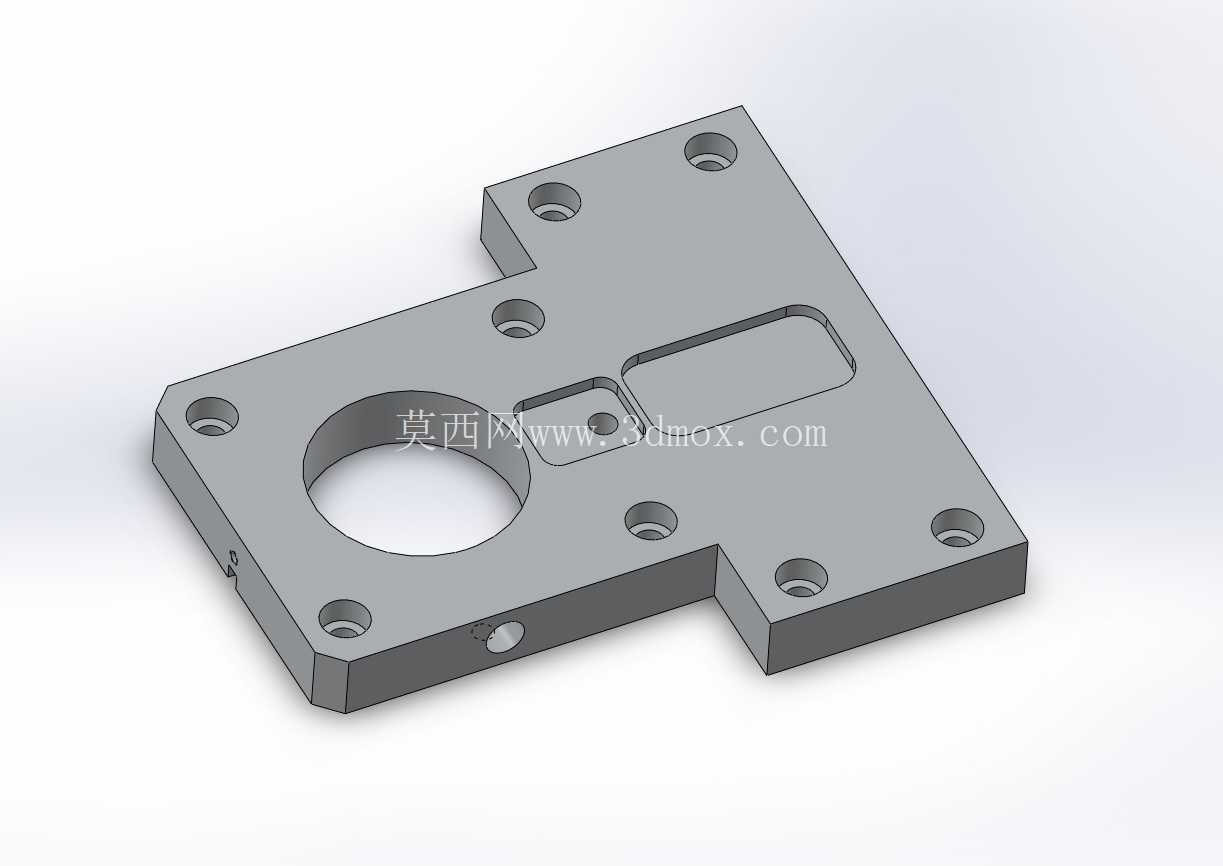

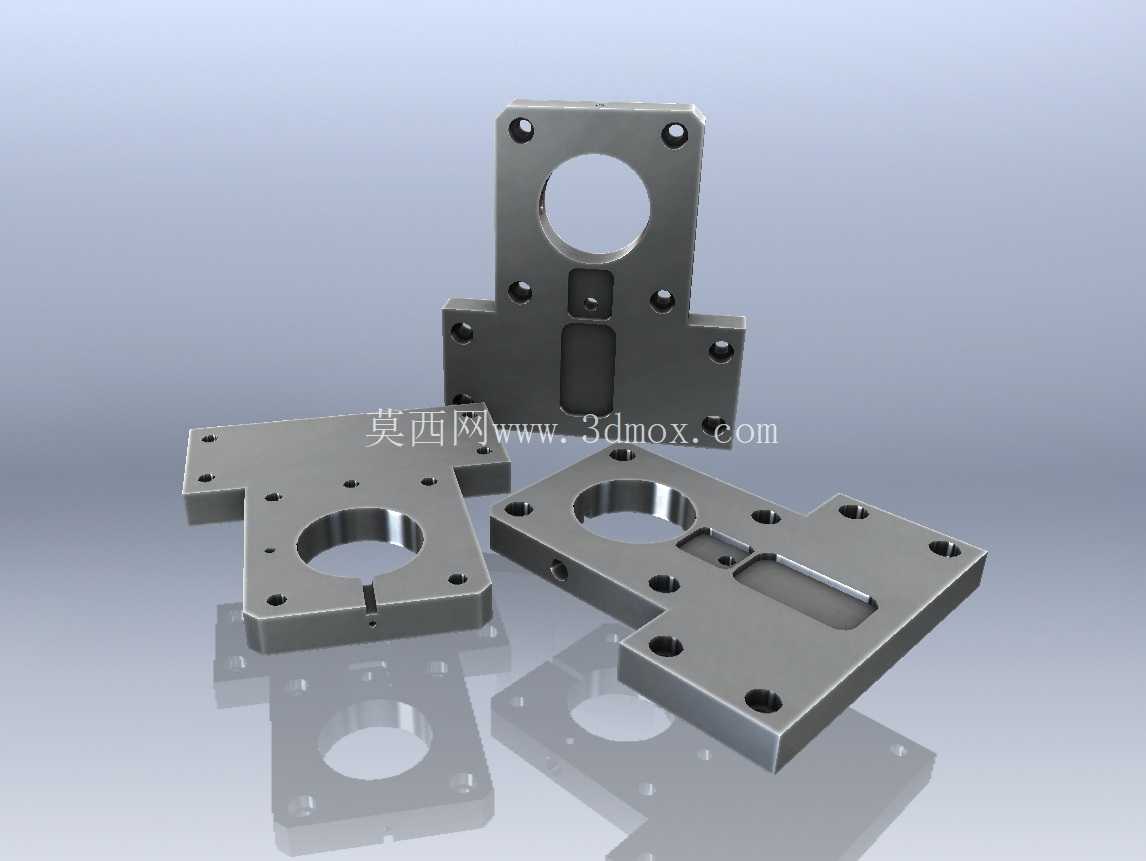

　　从功能特性上看，这块底板承担了三个核心作用：首先是为皮带传动的从动轮轴提供高精度的安装基准，板面上的大直径通孔是从动带轮轴的穿装位，孔位周边的平面经过平整度设计，保证带轮安装后端面跳动控制在皮带传动允许的范围内，避免皮带运转时出现偏磨、跳齿问题；其次是集成了电机安装的调节位，板面上的长条形开槽是电机固定座的滑移轨道，松开固定螺栓后可以沿槽调整电机位置，实现皮带张紧度的快速调节，不需要额外设计张紧轮结构，大幅简化了改装后的传动链结构；第三是保留了原厂床身的其他安装接口，板面上分布的多个沉头孔分别对应床身导轨端盖、进给机构护板、行程挡块等原有附件的安装位，改装后不会影响机床原有进给、限位功能的正常使用。从设计思路上看，这块底板没有采用复杂的异形加强筋结构，而是通过整体板式结构保证刚性，板件厚度经过核算，在承受皮带张紧拉力、切削负载带来的反向力矩时不会出现形变，避免因底板变形导致带轮错位、传动效率下降；所有安装孔的沉头设计都做了深度匹配，螺栓安装后不会突出板面，不会和皮带运转路径、周边护板产生干涉；板侧预留的小直径通孔是润滑脂注油位，对应从动轴的轴承位置，日常维护时不需要拆解底板即可完成轴承润滑，减少后期维护的工作量。

　　从安装边界来看，这块底板的外轮廓完全贴合原齿轮腔的安装空间，突出床身的部分做了切角处理，不会影响工作台X轴的最大行程，也不会和操作者的进给手轮操作空间产生冲突；皮带安装后，传动带的运行平面和底板板面保持平行，和床身侧壁的安全距离足够，即使皮带出现小幅跳动也不会摩擦床身或底板。在实际加工应用中，改装后的皮带传动相比原厂塑料齿轮，传动噪音可降低六成以上，皮带的缓冲特性还能吸收铣削过程中的冲击载荷，避免硬齿面啮合时的冲击力传递到电机轴，延长电机和主轴轴承的使用寿命；同时皮带传动的传动效率更高，动力损失更小，在同等电机功率下，主轴的输出扭矩比原厂齿轮传动提升约15%，可以满足小直径铣刀的高速铣削、软金属的小切深精加工需求。

　　不少玩家在改装时会搭配不同齿比的同步带轮，通过这块底板的安装基准，可以快速更换带轮实现主轴转速范围的调整，不需要重新加工安装位，适配不同材料的加工需求——比如加工铝件时调高转速获得更好的表面光洁度，加工工程塑料时降低转速避免工件融化粘刀。值得注意的是，这块底板的设计没有盲目追求轻量化，而是在安装孔周边、大直径轴承孔周边做了局部加厚处理，这些位置是应力集中的核心区域，加厚设计可以避免长期受交变应力出现孔位变形、开裂问题；板面上的减重槽不是随意开设，而是在不影响刚性的非受力区域铣出，既减少了底板自身重量，也可以作为加工时的排屑通道，避免铣削产生的切屑堆积在轴承安装位周边，影响轴承运转精度。
