小型机床皮带传动安装承载底板

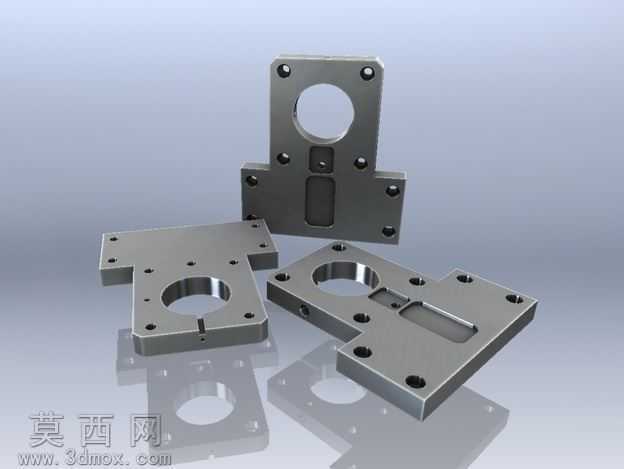

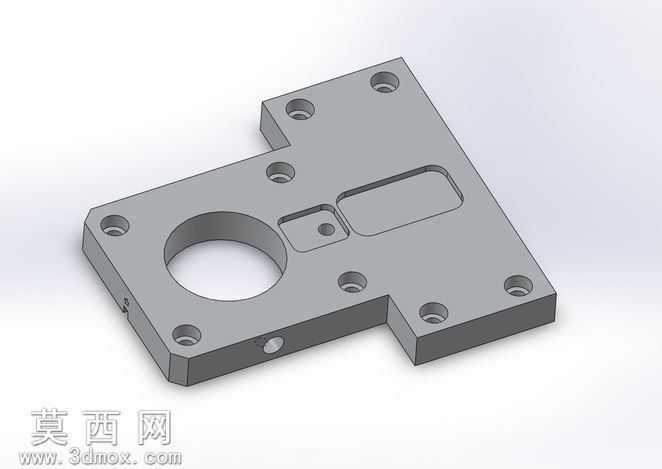

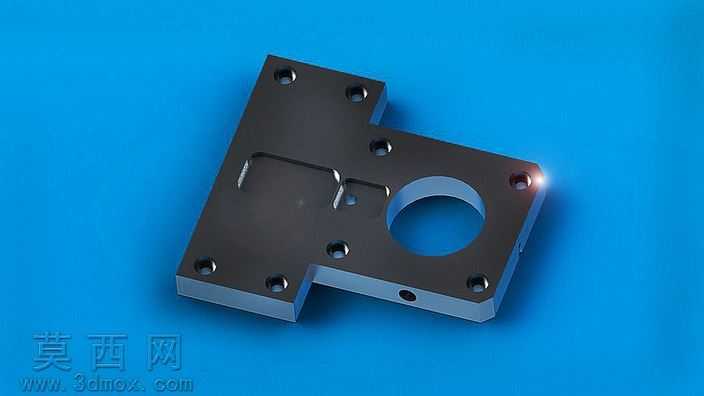

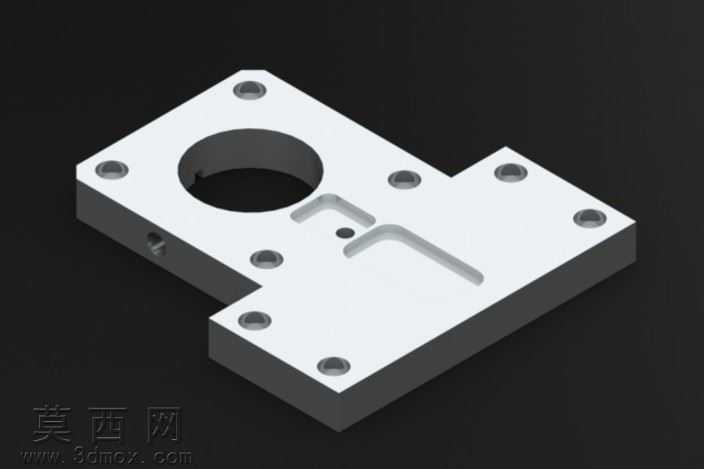

该构件为小型机床皮带传动系统专用承载安装底板，整体采用三维参数化建模方式完成全尺寸构建，建模过程严格遵循机械加工工艺要求，对每一处安装孔位、槽腔结构、轮廓倒角都做了精准的尺寸约束，确保模型可直接对接生产加工环节。渲染阶段采用哑光金属材质模拟铸铁加工件的真实质感，对底板表面做了均匀的喷砂质感处理，边缘处添加了符合实际加工的微小倒角光影效果，孔位内壁做了轻微的粗糙度区分，还原机加工零件的真实视觉表现，同时通过柔和的环境光打光，清晰呈现底板各部位的结构层次，避免阴影遮挡关键结构细节。从结构设计来看，底板整体采用非对称异形轮廓，主体为平整的矩形安装基面，一侧延伸出适配传动组件的突出安装位，基面上均匀分布多组沉头安装孔，用于将底板整体固定在机床床身对应位置；基面中部开设大尺寸圆形通孔，用于避让皮带传动的主轴组件，通孔旁设置小型方形定位槽与微型定位孔，用于安装皮带张紧调节的定位构件；相邻位置设置长条形沉槽，用于容纳传动过程中的走线或预留传动件的活动避让空间，所有孔位的位置度、槽腔的深度都经过传动干涉校验，确保安装后皮带运转无剐蹭、各配合组件无装配冲突。设计思路围绕小型机床皮带传动改造需求展开，原结构采用塑料齿轮传动存在磨损快、传动扭矩不足的问题，改造为皮带传动时需要专用的承载底板来固定主轴、张紧轮等组件，因此建模时优先保证安装基准的平面度要求，所有安装孔位的中心距严格匹配对应传动组件的安装尺寸，同时在底板非安装区域做了合理的减重处理，在不降低结构刚性的前提下减少材料消耗，底板边缘的过渡圆角设计既避免加工后的锐边划伤，也能降低应力集中风险，提升构件长期使用的结构稳定性，整个模型完整还原了从设计构思到加工落地的全流程结构细节，可直接用于传动改造的装配验证、加工出图等环节。
