管道轴流风机结构设计三维作品

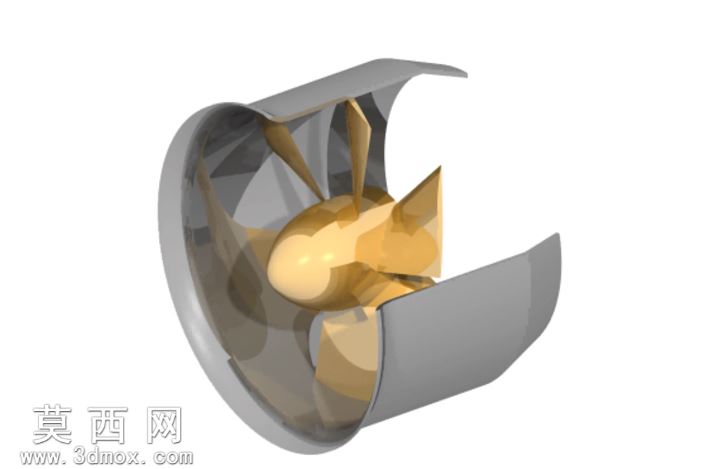

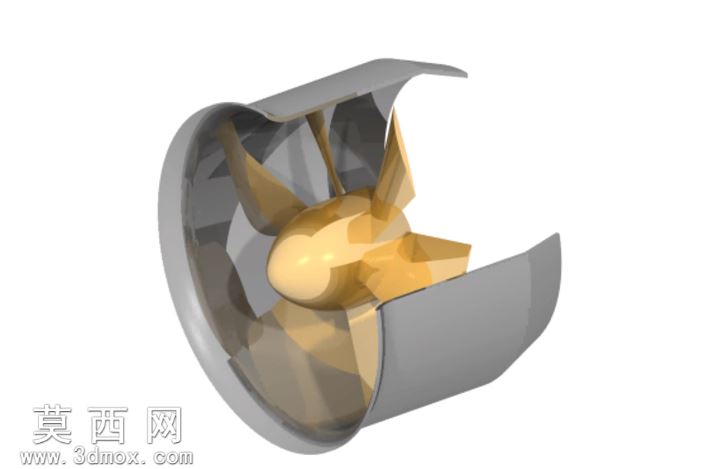

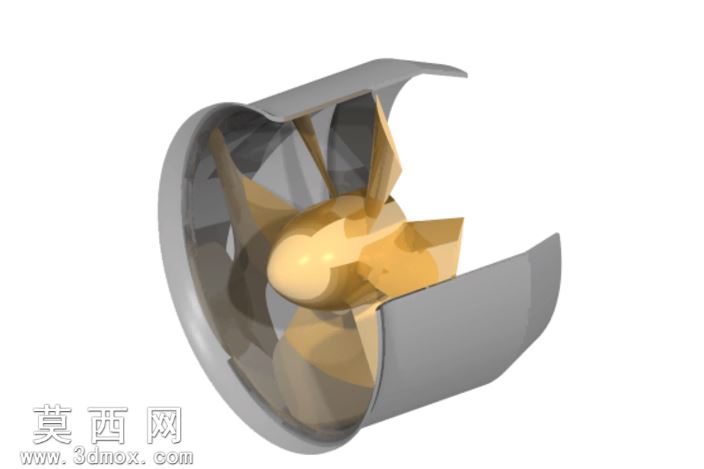

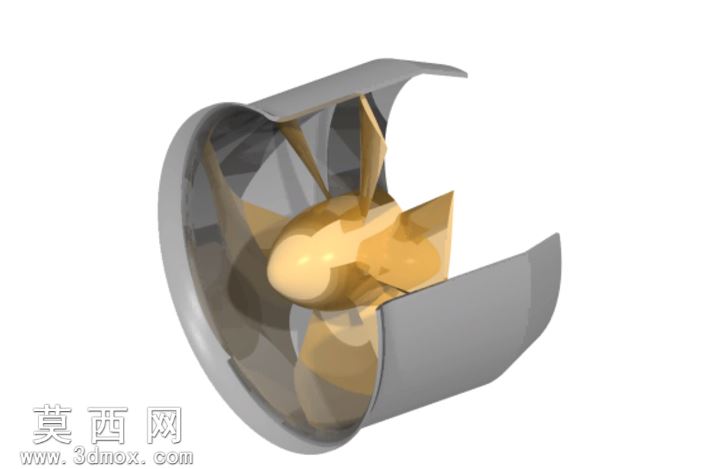

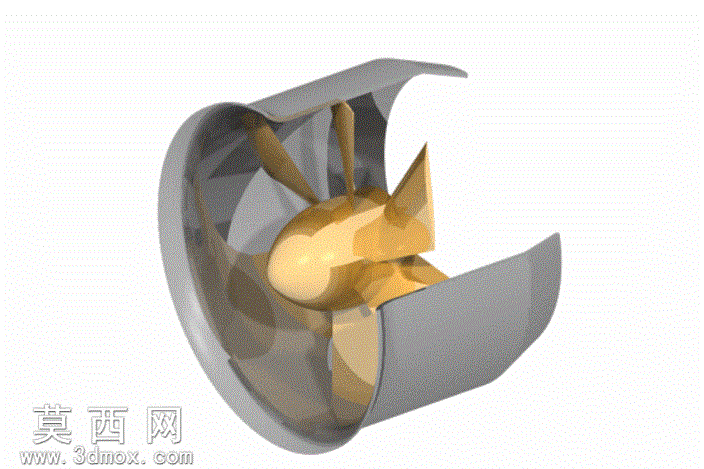

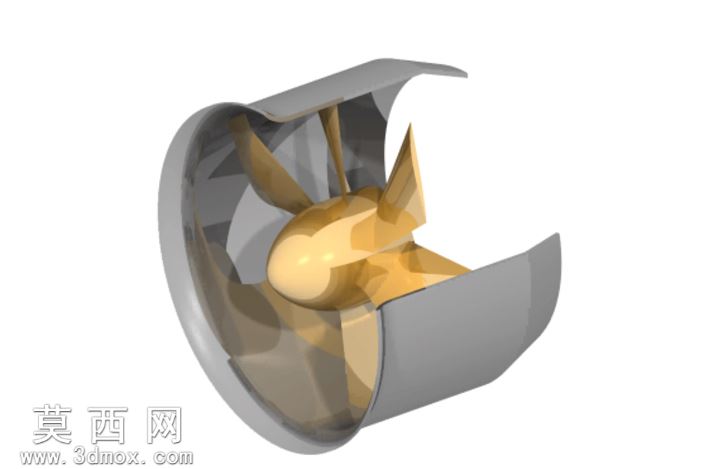

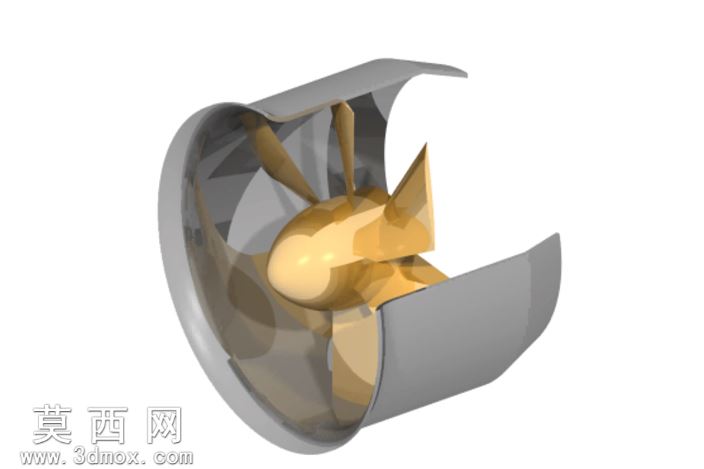

本作品为管道轴流风机的三维建模设计成果，建模阶段严格遵循轴流风机的气动设计逻辑与管道安装适配要求，先完成核心气动部件的参数化搭建：针对叶轮部分，依据轴流风机的叶栅流动理论，确定各截面翼型的安装角、弦长与扭转角度，逐片构建叶片曲面，保证叶片从叶根到叶梢的光滑过渡，避免曲面出现褶皱、曲率突变等影响气动性能的问题；轮毂部分采用流线型纺锤体造型，匹配叶轮的安装定位结构，预留叶片与轮毂的连接装配位，保证转动部件的同轴度精度。风筒部分采用分段式的圆筒结构设计，建模时精准控制风筒内径与叶轮外径的径向间隙，既避免运转时叶片碰擦筒壁，又尽可能减少间隙漏风损失，风筒两端预留管道连接的法兰适配结构，满足现场风管对接的安装需求，同时对风筒的进、出口边缘做圆弧导角处理，降低气流进出的局部阻力损失。导叶部分设置在叶轮下游侧，依据气流旋绕恢复的设计要求，确定导叶的翼型与安装角度，建模时保证导叶与风筒内壁、轮毂外壁的贴合精度，消除结构缝隙带来的气流扰动。材质渲染阶段，针对不同部件的实际应用材质做区分设置：叶轮与轮毂采用金属质感的金黄色合金材质，调整材质的反射率、粗糙度参数，还原金属加工后的细腻光泽与表面质感；风筒采用哑光灰的金属板材材质，模拟薄钢板卷制焊接后的表面效果，适当添加细微的表面纹理提升真实感；导叶部分采用与风筒一致的材质参数，保证结构视觉上的统一性。整体装配完成后，对各部件的干涉情况做全面检查，确认转动部件与静止部件之间无结构冲突，各连接位的装配关系符合实际生产的工艺要求，模型完整还原了管道轴流风机的核心结构特征，可用于通风系统方案展示、结构教学演示、产品改型设计等场景，能够直观呈现轴流风机的内部构造与气流通道布局，帮助理解轴流风机的工作原理与结构设计要点。
