小型涡扇发动机风扇结构三维设计

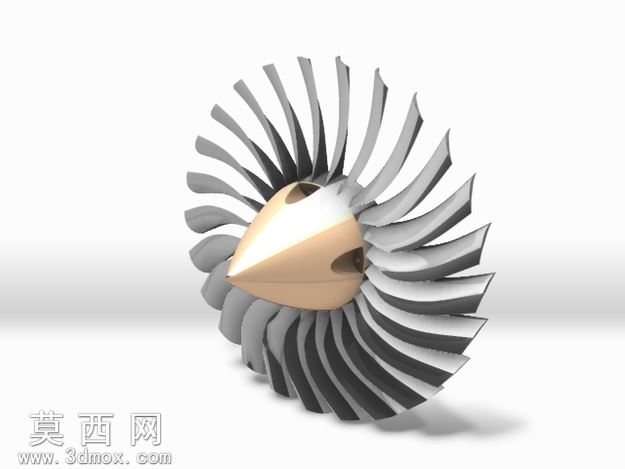

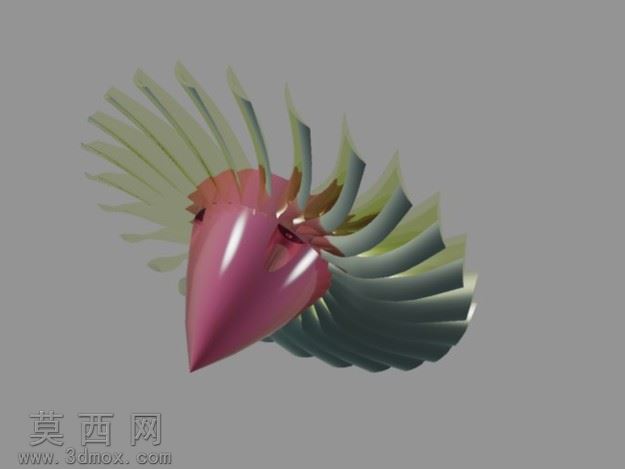

本作品为小型涡扇发动机风扇部件的三维建模设计，整体建模过程围绕航空涡扇风扇的真实气动外形与结构逻辑展开，首先通过草绘确定风扇的整体尺寸比例，以整流锥的中轴线为全局基准，搭建对称的建模参考坐标系。整流锥部分采用平滑的流线型曲面建模，通过多段样条曲线拟合锥面的曲率变化，保证进气端的气流过渡平顺，锥面与叶片根部的衔接处做了圆角过渡处理，避免应力集中的结构缺陷。叶片部分采用阵列式建模思路，先绘制单片叶片的翼型截面轮廓，沿叶高方向设置多个截面控制点，通过放样命令生成单片叶片的实体结构，叶片的扭角沿叶高方向渐变，符合轴流风扇的气动设计规律，保证气流在叶道内的流动效率；完成单片叶片建模后，以中心轴为阵列基准，通过圆周阵列生成全部叶片，阵列过程中严格控制每个叶片的角度偏差，保证整体动平衡的结构基础。叶片与中心轮毂的连接位置做了加厚处理，模拟真实叶片的榫根连接结构，提升部件的结构强度表现。渲染阶段为整流锥赋予金属质感材质，调整材质的反光度与粗糙度参数，模拟航空铝合金的表面质感；叶片部分赋予哑光金属材质，区分不同部件的材质差异，同时添加柔和的环境光与定向光源，突出叶片的曲面扭角特征与整体的层次感，清晰展现风扇的整体结构与细节特征。整个建模过程严格遵循涡扇发动机风扇的结构设计逻辑，兼顾气动外形的合理性与结构的可实现性，完整还原了小型涡扇风扇的典型结构特征，可作为航空动力部件结构学习、原理演示的参考模型，帮助理解涡扇发动机进气端风扇的结构组成与外形特点。
