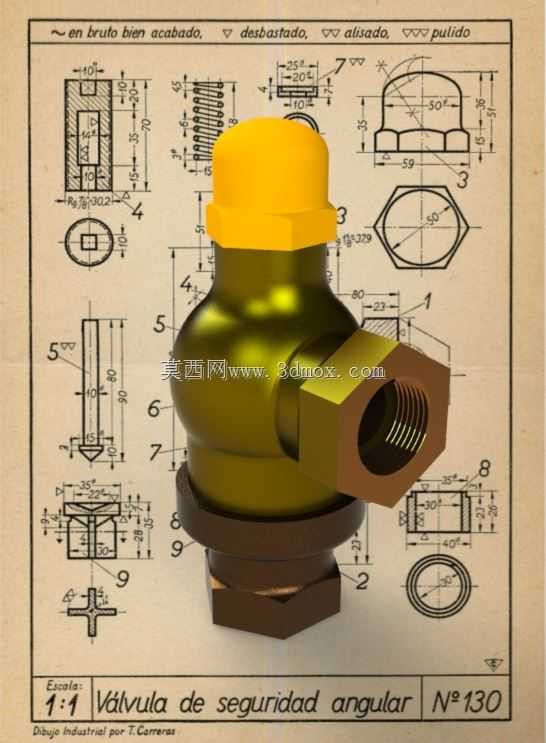

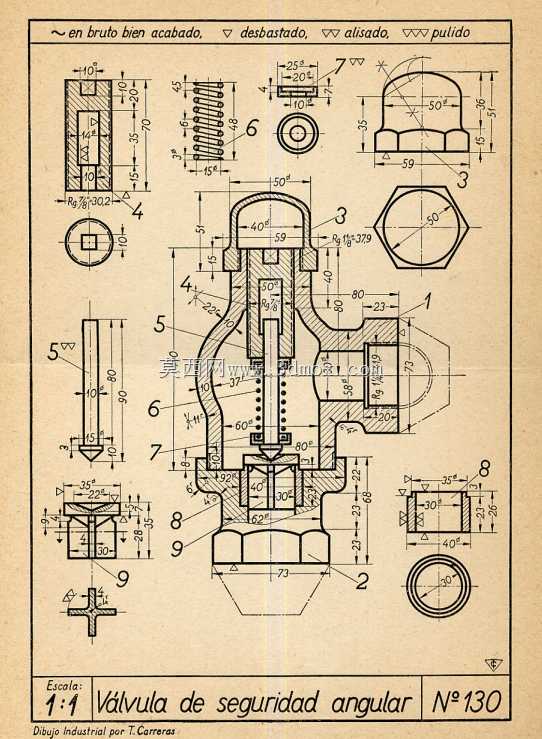

角式安全泄压阀内部结构展示

这款角式结构的安全泄压装置，主要应用在低压流体输送管路系统中，常见于小型供水支路、气动控制回路、家用暖通管路以及小型工业流体控制系统的压力超限防护场景，是管路系统中不可或缺的安全防护部件，能够在管路内部压力超过设定安全阈值时自动开启泄压，避免管路超压引发的爆裂、介质泄漏、设备损坏等安全隐患，当管路压力回落至安全区间后可自动闭合复位，维持系统正常工作压力。

从功能特性来看，该阀采用角式通径布局，介质进出通道呈直角排布，相比直通式结构更适合管路转角位置的安装，能够有效节省管路安装空间，适配紧凑布局的管路系统。内部采用弹簧加载式泄压结构，通过预紧弹簧的弹力设定泄压阈值，当介质压力作用在阀芯密封端的推力超过弹簧预紧力时，阀芯向上抬升，介质从侧通口排出实现泄压；压力下降后弹簧推动阀芯复位，配合下端密封件实现通路截断，阻断介质继续外泄。阀体采用黄铜材质作为主体外壳，具备良好的耐腐蚀性与切削加工性能，适配水、低压蒸汽、压缩空气等多种常见流体介质。

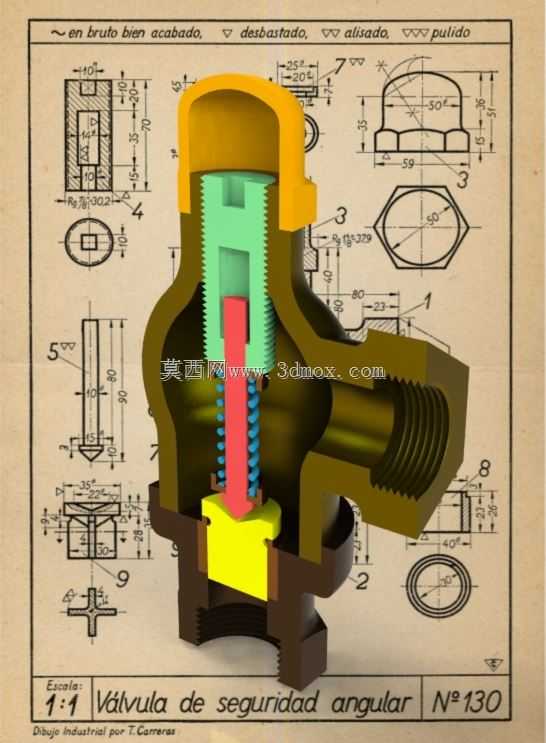

设计层面，该结构做了分层式的内部布局，顶部的防护帽结构既可以遮挡内部调节部件避免积尘锈蚀，也可通过调整内部限位结构改变弹簧预紧量，灵活适配不同的泄压压力需求；中部的弹簧导向结构能够保证阀芯升降过程的同轴度，避免阀芯偏卡导致的泄压失灵、密封不严问题；下端的密封组件采用软质密封搭配硬质支撑的结构，既保证闭合状态下的密封性能，避免正常工作时的介质渗漏，也能承受泄压过程中介质的高速冲刷，延长部件使用寿命。

安装边界上，该阀侧部接口采用标准内螺纹连接结构，可直接匹配同通径的外螺纹管路接头，安装时需保证介质流向与阀体标注方向一致，垂直安装在管路的压力超限易发生区段，安装位置需预留足够的顶部操作空间，方便后期对泄压阈值进行校准调整，同时泄压出口需朝向无人员操作、无敏感设备的方向，避免泄压时排出的介质造成人员伤害或设备污损。整体结构紧凑，内部流道做了圆弧过渡处理，能够减少介质通过时的阻力损失，泄压过程响应迅速，复位密封可靠，可满足小型流体系统的常态化压力防护需求。
