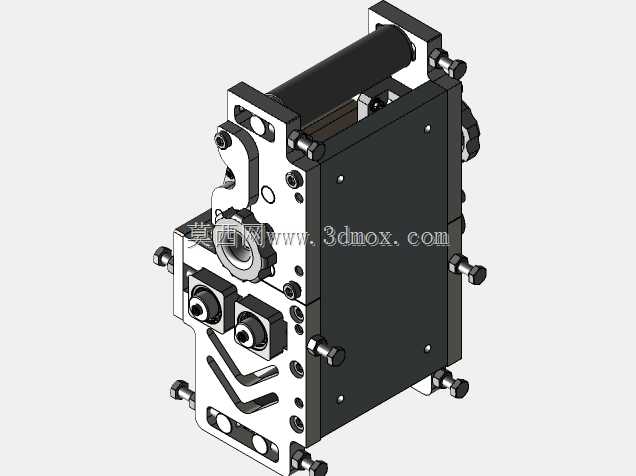

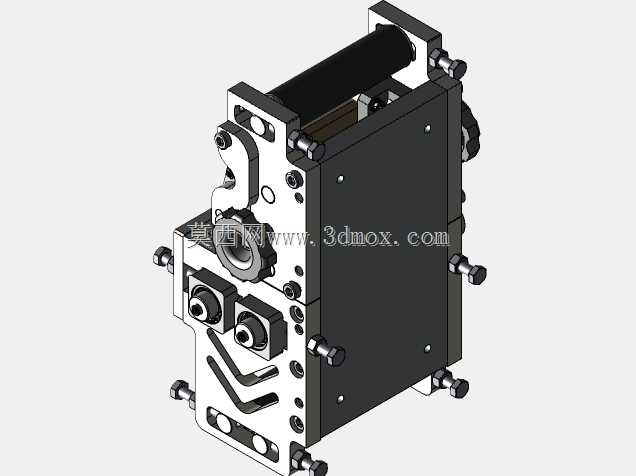

金属板材滚压式进给切割执行机构

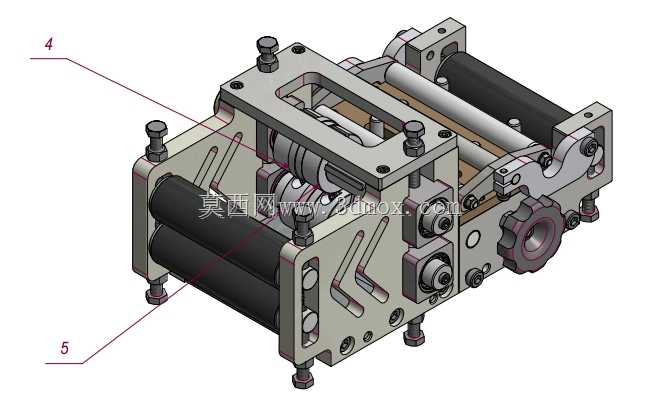

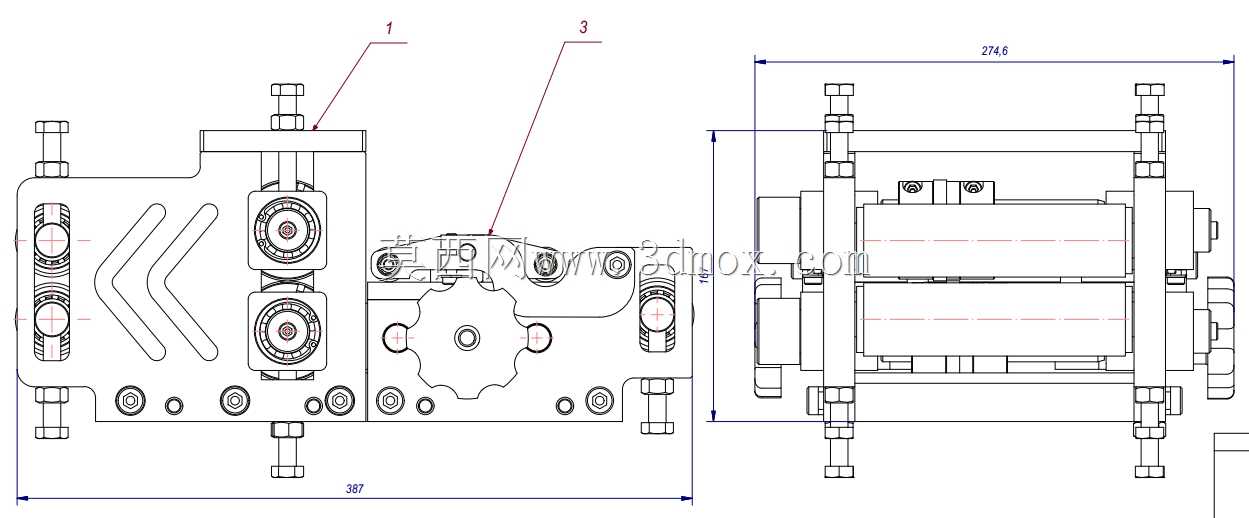

该机构为面向薄金属板材连续加工作业设计的滚压进给式切割执行单元，主要应用于五金钣金加工、家电金属外壳生产、小型钢构预制件裁切等生产场景，可适配常规冷轧钢板、镀锌薄板、软态铝板等多种常见金属板材的定长送料与裁切工序，替代传统人工送料裁切的低精度作业模式，适配中小批量多规格板材的柔性加工需求。设备核心采用上下双组包胶辊轴作为板材输送载体，辊轴表面做防滑耐磨处理，依靠可调式压紧螺栓调节辊间压力，既保证板材进给过程不打滑、不偏移，又避免压伤板材表面留下加工痕迹；侧部集成的齿轮传动组件将动力同步传递至上下辊轴，保证上下辊线速度完全一致，消除板材进给过程中的拉扯变形问题。切割执行端采用模块化刀组设计，刀架通过框架式安装座固定在辊组出料侧，可根据裁切需求更换不同刃口形式的刀具，实现直线裁切、压痕成型等不同加工功能；刀架位置设置微调旋钮，可精准调整裁切间隙与刃口重合度，适配0.2mm至3mm不同厚度板材的加工参数需求。整体结构采用一体化框架式设计，安装底座预留标准化螺栓固定孔位，可直接集成到现有板材加工生产线中，也可搭配独立动力源作为单机裁切设备使用；设备整体横向安装边界控制在300mm区间内，纵向占用空间不超过220mm，高度方向预留180mm的调节余量，可适配不同高度的生产线接驳需求，无需对原有产线做大规模改造即可完成安装调试。设计过程中充分考虑日常维护便利性，所有辊轴、传动齿轮、调节螺栓均采用外露式安装布局，无需拆解主体框架即可完成易损件更换、润滑保养等操作；侧部设置的手轮接口可支持手动调试模式，在设备调试、故障排查阶段可通过手动转动手轮完成板材进给、裁切动作的逐段校验，降低调试过程中的材料损耗与安全风险。机构的压紧调节点位做了等距分布设计，可保证整幅宽度范围内的辊间压力均匀一致，避免板材进给过程中出现走偏、翘边问题，裁切后的板材边缘直线度可控制在0.1mm/100mm范围内，满足常规钣金加工的精度要求。
