带爪链式清洁输送机构三维设计

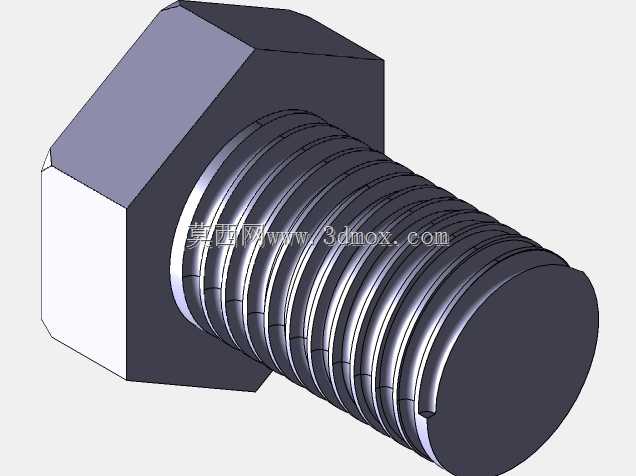

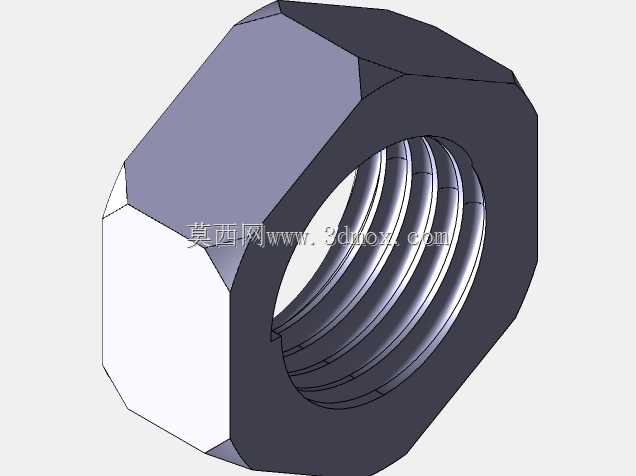

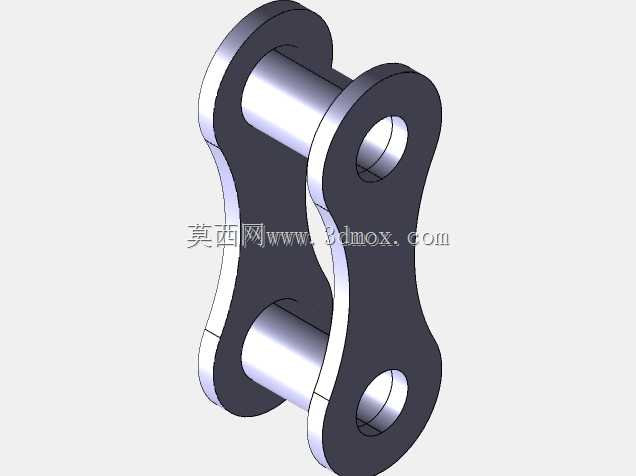

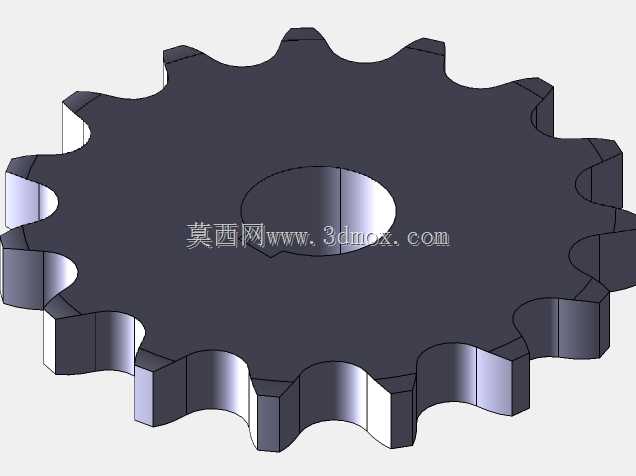

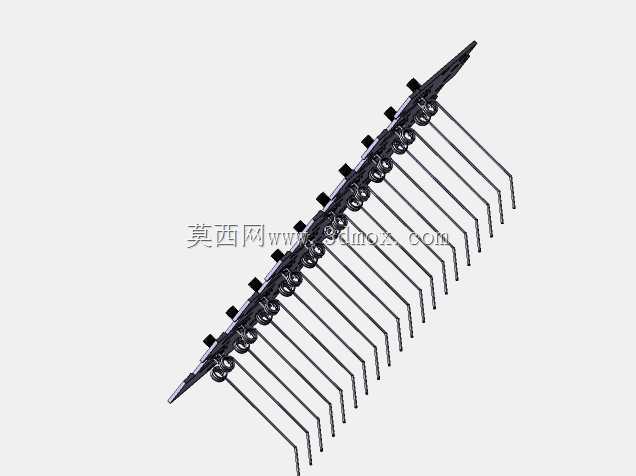

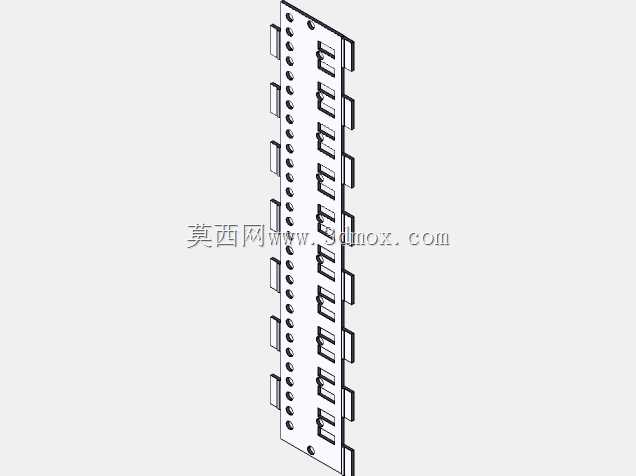

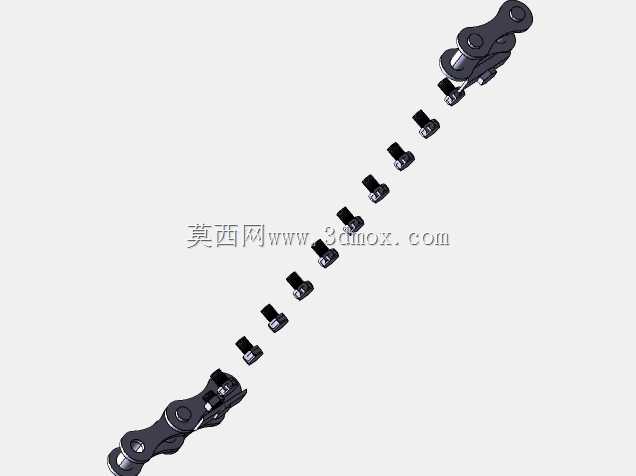

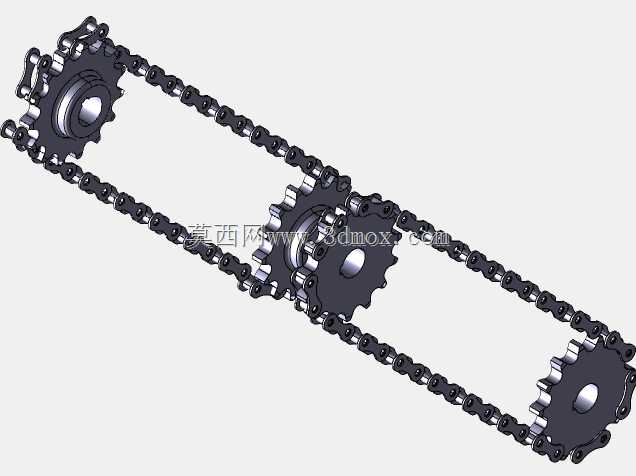

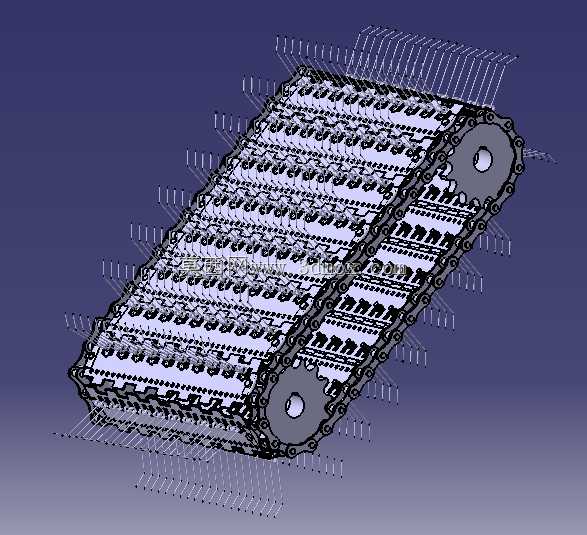

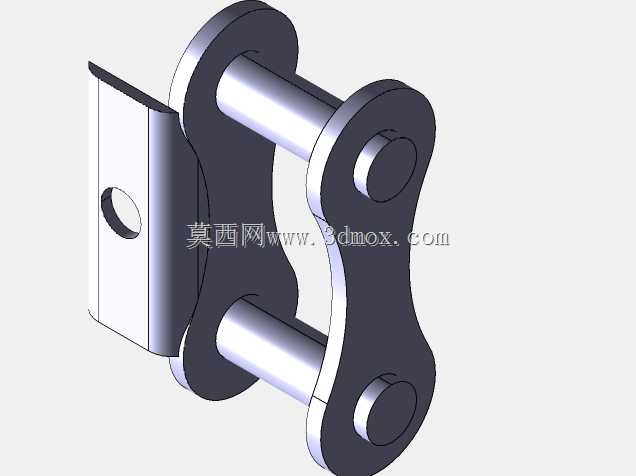

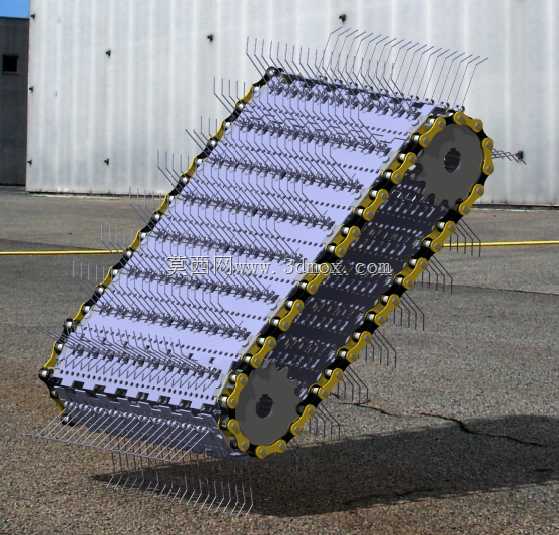

该带爪输送机构主要面向自动化清洁作业场景设计，可配套清洁类机器人完成零散轻薄物料、待清洁工件的定向输送与工位转移，常见于电子元件清洁、小型五金件除污、轻薄物料分拣转运等生产环节，能够在连续运转过程中通过带爪结构稳定勾持、承托易滑移、易散落的轻薄物料，避免普通平皮带输送过程中出现的物料偏移、滑落、堆积问题，适配多工位连续化清洁作业的节拍需求。设备核心采用双侧滚子链传动结构，两根平行布置的传动链条之间等距安装承载板件，每块承载板的外侧均匀排布多组弹性带爪结构，爪件采用弹性金属材质设计，既能够在接触物料时提供足够的勾持力防止物料滑脱，又可以通过自身弹性形变避免刚性接触刮伤待清洁工件表面，适配不同厚度、不同外形的轻薄类物料输送需求。传动端采用标准链轮作为动力输入部件，链轮齿形与配套链条完全匹配，运转过程中传动平稳无明显卡滞，可根据实际生产线的节拍需求调整链轮转速，实现每分钟0.5米到6米范围内的输送速度调节，适配不同清洁工艺的停留时长要求。整体结构采用模块化设计思路，两侧链轮的中心距可根据实际安装场地的工位间距进行适配调整，承载板与带爪组件均采用可拆卸式安装结构，后期维护更换时无需拆解整条传动链，仅需单独拆卸磨损的板件或爪件即可完成维护，大幅降低设备运维成本。设备整体宽度可根据待输送物料的最大幅宽进行定制，常规适配幅宽在300mm到1200mm之间的物料输送，安装时仅需固定两端的链轮支座即可完成主体定位，无需额外搭建复杂的支撑框架，可直接嵌入现有清洁生产线的工位间隙，与前端上料机构、后端清洁工位、下料收集工位完成无缝对接。带爪结构在随链条运转到下半回程段时会自然朝下，可通过重力作用自动抖落附着在爪件与承载板表面的碎屑、污渍，减少人工清理的频次，适配长时间连续化的清洁生产作业场景，输送过程中带爪的均匀排布能够保证物料间距一致，便于后续清洁工位的定点喷淋、擦拭、吹干等工序精准作用于每个工件，提升整体清洁作业的一致性与良品率。
