汽车前轮齿轮齿条转向轮组结构

　　该轮组结构为小型乘用车辆前轮转向行走总成，核心采用齿轮齿条式转向传动方案，适配低速电动代步车、小型教具实验车、轻型无人巡检车的前部行走与转向需求，可直接作为整车前桥模块完成行走承载与转向动作的传递。从实际应用场景来看，这类结构常出现在非道路小型电动车辆、高校车辆工程教学实验台、智能小车竞赛参赛作品中，相比整体式转向桥结构更轻量化，装配调试难度更低，不需要复杂的转向拉杆球头匹配，适合小轴距、低载荷的车辆使用。

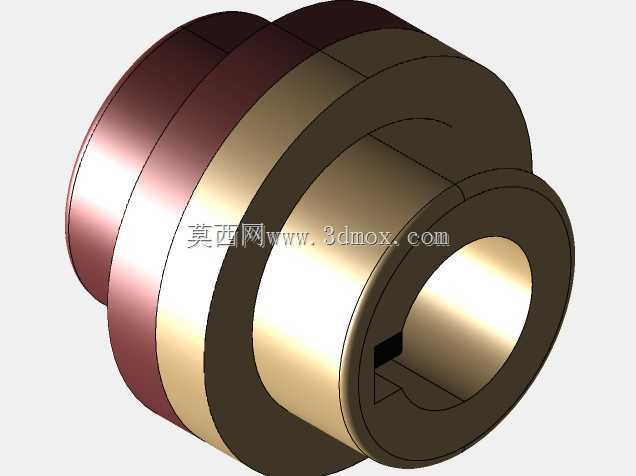

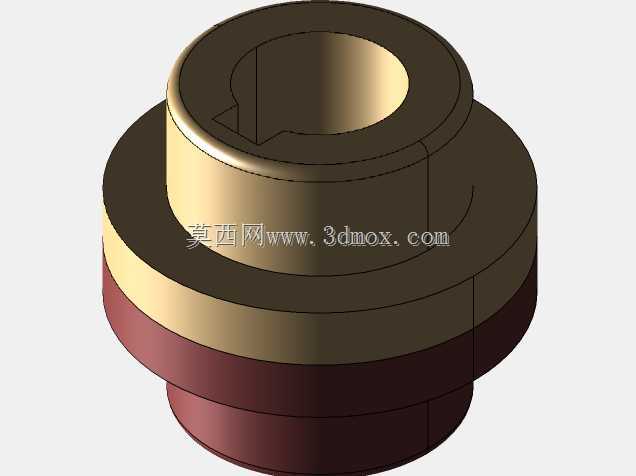

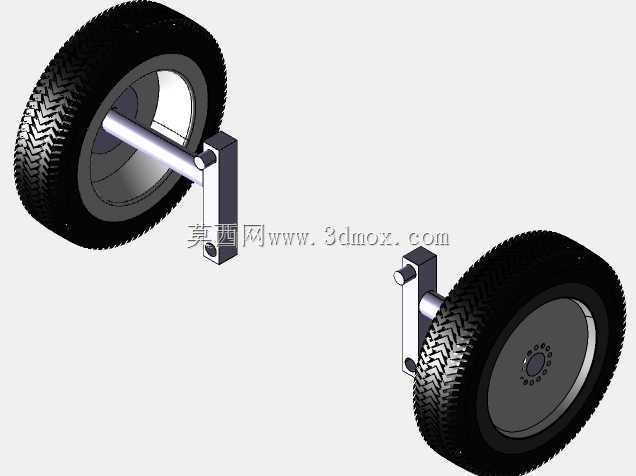

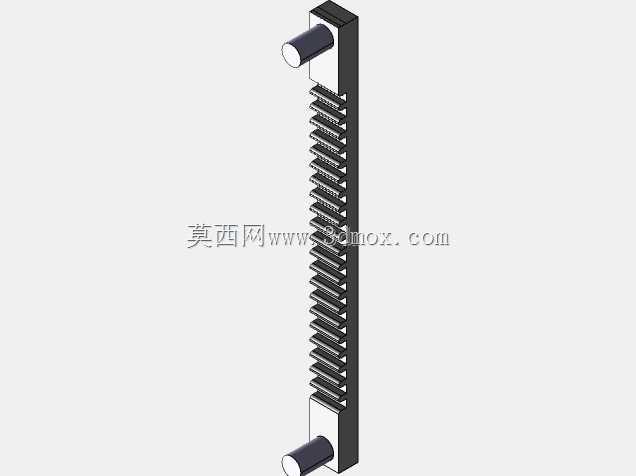

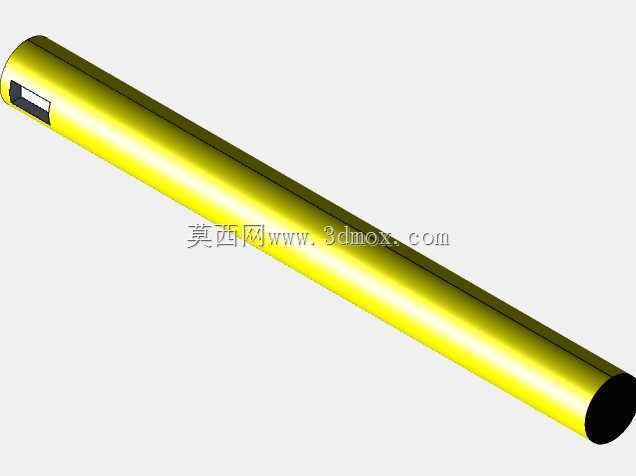

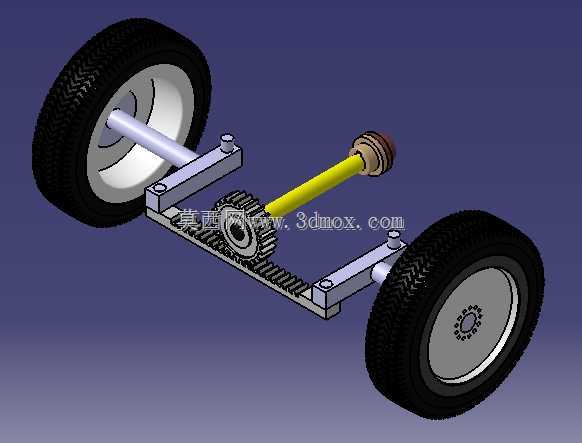

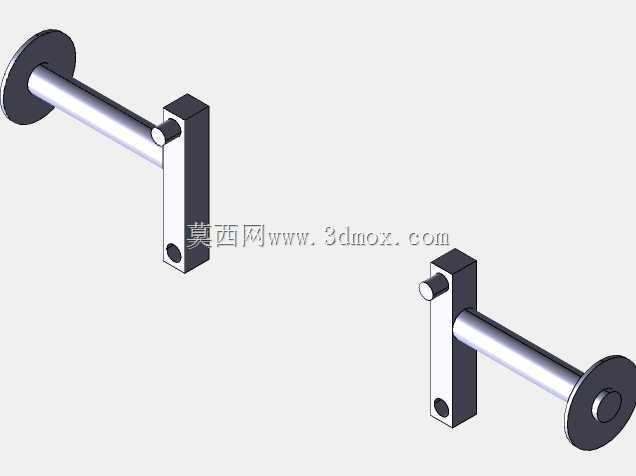

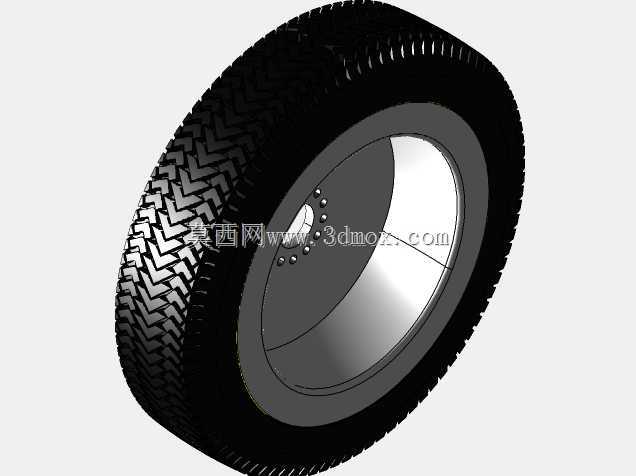

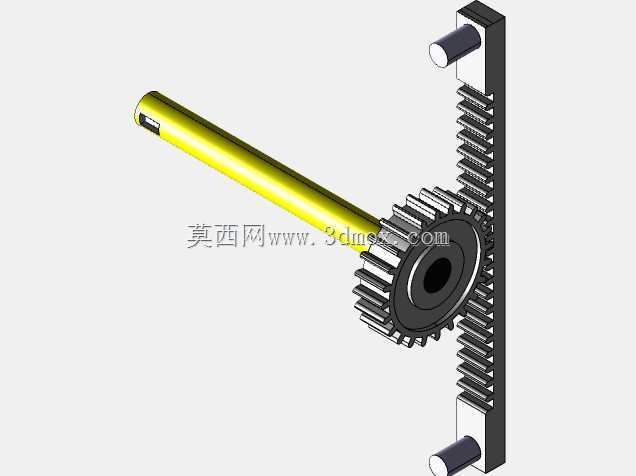

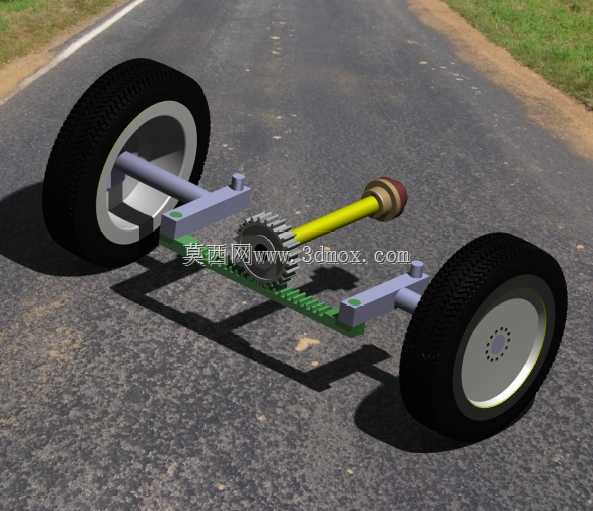

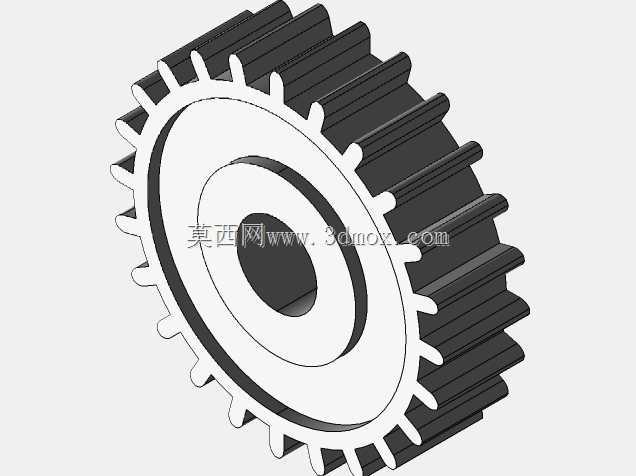

　　结构设计上，两侧车轮通过轮毂支座固定在横向布置的安装横梁上，轮毂内置轴承配合轮轴实现车轮的自由转动，轮胎采用常规橡胶充气胎结构，胎面花纹适配铺装路面行驶需求，可提供足够的抓地力同时降低行驶滚动阻力。转向动力输入轴端部设置圆柱齿轮，与横向布置的齿条直接啮合，当输入轴转动时，齿轮带动齿条沿横梁方向做横向直线移动，齿条两端通过连接销与两侧车轮的转向摇臂相连，将直线运动转化为两侧车轮的同步偏转，实现转向动作。这种传动方案的转向传动比固定，转向虚位小，结构传动效率高，不需要额外设置转向拉杆的长度调节机构，在小尺寸车辆上可以大幅压缩前桥的横向占用空间。

　　从安装边界来看，整个轮组的横向总宽度适配1200mm以内的整车宽度，车轮直径为300mm级别，轮距设置在800mm左右，转向输入轴的轴线距离安装横梁的垂直高度为65mm，输入轴端部可直接连接转向舵机、转向电机或者方向盘转向柱，不需要额外加装换向传动结构。安装横梁上预留了4个标准安装孔位，可直接通过螺栓固定在整车车架的前部安装位，孔位间距为220mm，适配常规小型方管车架的安装尺寸。齿条的行程设置为左右各45mm，对应车轮的最大偏转角度为32度，满足小型车辆的最小转弯半径要求，转向过程中两侧车轮的偏转角度符合阿克曼转向几何的近似设计，可减少转向过程中轮胎的侧滑磨损。

　　功能特性方面，该结构集成了行走承载与转向传动两个核心功能，不需要额外设计独立的转向桥壳，整体重量仅为7.2kg，相比传统的断开式转向桥重量降低40%左右，承载能力可满足单轮150kg的静载荷要求，适配整车总质量不超过500kg的轻型车辆。齿轮与齿条的啮合位置设置了简易的导向压块，可补偿长期使用后的啮合间隙，避免转向虚位过大的问题，轮毂位置的密封结构可阻挡路面灰尘与积水进入轴承位置，提升日常使用的可靠性。设计过程中优先考虑了零件的易加工性，除齿轮、齿条、轴承等标准件外，其余安装支座、横梁、摇臂等结构件均可采用常规铝型材或者钢板切割加工完成，不需要开模制作，非常适合小批量定制车辆或者原型样车的试制使用，装配时只需要依次完成轮毂轴承压装、齿轮齿条啮合间隙调整、安装支座固定三个核心步骤，不需要专用的工装夹具即可完成总装。

　　在实际选型适配时，需要注意转向输入轴的扭矩需求，由于齿轮齿条的传动比为18:1，转向时输入轴的最大扭矩不超过8N·m，选用常规20kg·cm扭矩的舵机即可驱动转向动作，不需要额外加装转向助力结构。轮胎的安装接口为标准4孔轮毂接口，孔距为100mm，可适配市面上多数小型车辆的通用轮毂，后期更换维护成本较低。整个结构的运动部件均做了运动干涉校核，在最大转向角度下，车轮与安装横梁、齿条结构之间保留有10mm以上的安全间隙，不会出现运动卡滞的问题，同时转向限位结构直接集成在安装横梁的两端，当齿条移动到极限位置时会直接接触限位块，避免转向角度过大造成轮胎与车架剐蹭。
