电机动力传输用同轴连接联轴结构

　　在汽车动力总成、小型工业传动系统的装配场景中，这类同轴联轴结构常被布置在驱动电机输出端与负载输入轴的衔接位置，核心作用是补偿两轴安装过程中产生的微小径向、角向偏差，避免硬连接带来的轴系附加弯矩，同时稳定传递额定工况下的旋转扭矩。从实际使用场景来看，不管是小型电动代步车的动力传输链路，还是台式试验设备的电机与减速箱连接位，这类结构都能适配中等转速、稳定载荷的传动需求，相比刚性直连结构，能有效降低轴系装配精度要求，减少轴承位的异常磨损概率。

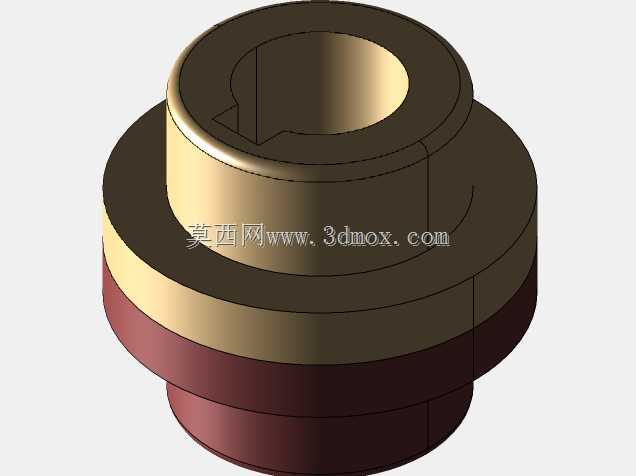

　　从结构设计逻辑来看，该联轴件采用阶梯轴套式的同轴布局，整体为回转体构型，不同外径的阶梯段分别对应不同的配合功能：大直径段为主体承载区，承担扭矩传递过程中的主要剪切应力，中间的环形凸台为轴向定位基准，安装时可抵靠在电机端盖或者轴承座的定位端面上，保证联轴件的轴向安装位置精度，避免运行过程中出现轴向窜动；小直径段为插入配合段，可伸入电机输出轴的内孔或者负载输入轴的连接套内，通过过盈配合或者键连接实现周向固定。不同外径段的过渡位置均设计了微小的圆角过渡，避免应力集中导致的疲劳断裂，这也是回转类传动零件设计中必须考量的细节——在交变扭矩载荷下，直角台阶位置很容易萌生疲劳裂纹，圆角过渡能大幅提升零件的疲劳寿命。

　　外形尺寸与安装边界方面，该联轴件的最大外径需匹配安装位的径向空间，不能与周边的电机壳体、线束固定支架产生运动干涉，轴向总长度需控制在两轴衔接的预留间隙范围内，保证两端配合段的插入深度符合设计要求：插入电机轴内孔的配合段长度不能小于轴径的1.2倍，确保足够的配合接触面积来传递扭矩，避免配合面打滑；插入负载端的配合段则需预留0.1-0.2mm的轴向间隙，补偿轴系运行过程中因热膨胀产生的轴向伸长量。零件的表面粗糙度也根据配合属性做了区分：配合面的粗糙度控制在Ra1.6-Ra3.2之间，保证装配时的顺畅度，同时减少配合面的磨损；非配合的外表面粗糙度可放宽至Ra6.3，降低不必要的加工成本。

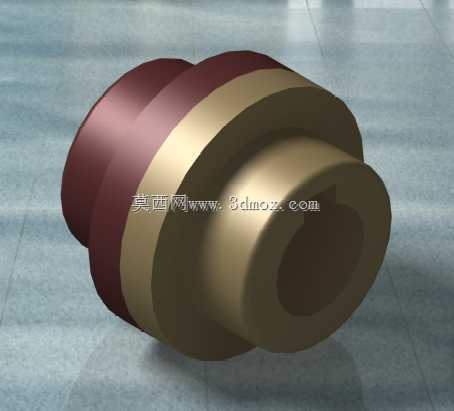

　　从功能特性来看，该联轴结构属于刚性联轴范畴，适用于两轴对中精度较好、运行过程中冲击载荷较小的传动场景，相比弹性联轴器，它的扭转间隙更小，传动精度更高，不会出现弹性元件老化失效的问题，维护成本更低。在材料选择上，图中呈现的双色外观对应两种不同的材料属性：深色段可采用调质处理的45号钢，承担主要的扭矩载荷，保证足够的结构强度；浅色段可采用铜合金材质，在与钢制轴头配合时能减少咬合磨损，同时具备一定的自润滑特性，即使在缺少润滑的工况下也能避免配合面锈死，方便后期拆卸维护。

　　在三维建模过程中，这类回转体零件优先采用旋转凸台特征完成主体构型，再根据配合需求添加键槽、定位孔等辅助特征，建模时需严格标注各阶梯段的直径公差、同轴度公差以及端面跳动公差：同轴度公差需控制在0.02mm以内，保证安装后两轴的回转中心重合，减少运行过程中的振动；端面跳动公差控制在0.03mm以内，保证轴向定位面的贴合精度。装配验证阶段，需将该联轴件分别与电机输出轴、负载输入轴做干涉检查，确认配合段的插入深度符合设计要求，同时检查周边零部件的运动间隙，避免运行过程中出现剐蹭。在实际选型替换时，需先核算传动链路的额定扭矩、最高转速，确认该联轴件的承载能力满足工况要求，再核对安装边界的尺寸参数，保证能顺利装入预设的安装位置，不需要额外修改周边的壳体或者支架结构。
