手动台式小型冲床设备结构设计

　　这款手动台式冲床的结构设计，首先围绕小规格五金、电子零件的小批量冲孔、针孔冲压、浅成型工序场景展开，适配小型加工车间、五金维修工位、教学实训场景的使用需求，不需要外接动力源，依靠手动杠杆施力即可完成冲压动作，对于零散小订单、试样加工场景来说，不需要复杂的动力接线与设备调试，工位摆放灵活。

　　从设备实际用途来看，该冲床可完成薄金属片、塑胶薄片、纸质垫片等薄型工件的冲孔、压印、浅折弯工序，冲头行程设计适配0.1-2mm厚度的常规薄板加工，手动操作的模式可以让操作人员精准控制下压节奏，针对小尺寸精密零件的加工，能避免自动冲床行程过快导致的工件定位偏移问题，尤其适合传感器金属触片、小型电子垫片、五金小扣件的针孔冲孔加工，加工精度可以满足常规小零件的孔位公差要求。

　　产品功能特性上，设备分为上部冲压执行单元与下部机架承托单元两部分，上部冲压单元集成了手动操作杠杆、冲头导向滑块、模位安装平台，操作杠杆采用增力比设计，操作人员施加较小的手部力量即可在冲头端获得足够的冲压出力，冲头滑块采用双导轨导向结构，避免下压过程中冲头出现偏摆，保证冲孔的垂直度与孔位精度；下部机架采用箱式承托结构，既可以储存加工废料、小型工装配件，也为上部冲压单元提供足够的配重与结构刚性，避免冲压过程中设备出现晃动偏移，工作台面设置了定位槽位，可以快速安装定制的冲孔下模，适配不同规格孔型的加工需求，台面的T型槽结构可以灵活调整定位挡块的位置，适配不同外形尺寸的工件定位。

　　设计思路层面，这款冲床优先考虑了小型工位的使用便利性，整体结构没有复杂的传动部件，日常维护只需要定期给导向滑块加注润滑脂即可，没有液压、气动元件的密封件损耗问题，设备故障率极低；操作杠杆的握持位置做了防滑处理，操作人员长时间操作也不易出现滑脱问题，冲头位置设置了安全防护间隙，避免操作过程中手部误入冲压区域，在保证操作便利性的同时兼顾了基础的作业安全。机架底部预留了安装孔位，可以将设备固定在木质或金属工作台面上，进一步提升冲压作业时的设备稳定性，针对需要频繁移动工位的场景，也可以直接放置在工作台面上使用，不需要永久固定。

　　外形尺寸与安装边界方面，该冲床整体占地面积小于0.3平方米，工作台面高度适配常规站立操作的工位高度，不需要额外搭建加高工作台，上部冲压单元的最大外伸尺寸控制在合理范围，不会占用过多的台面操作空间，冲头的最大下行行程满足常规薄料加工的开模高度需求，更换不同长度的冲头即可适配不同厚度工件的加工，模位安装区域的尺寸可以兼容最大150mm×100mm的小型下模安装，覆盖绝大多数小型零件的冲孔加工模位需求。设备整体重量控制在单人可搬运的范围内，不需要借助吊装设备即可完成工位转移，对于小型加工场所的工位调整十分友好。

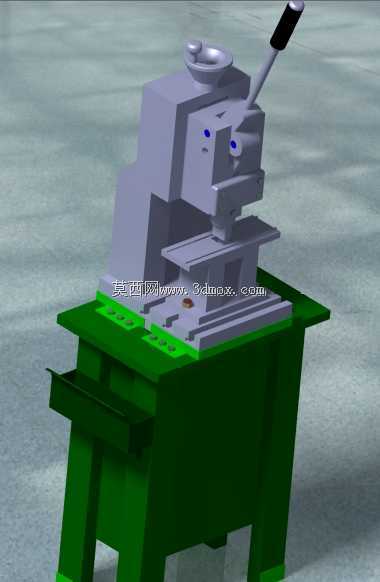

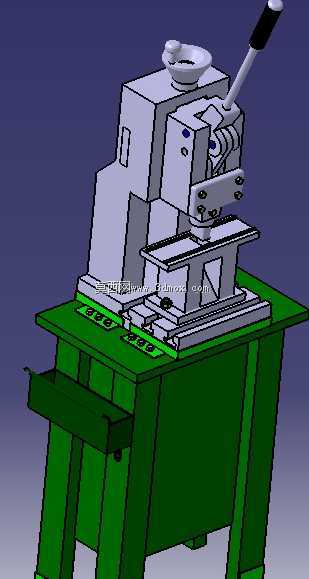

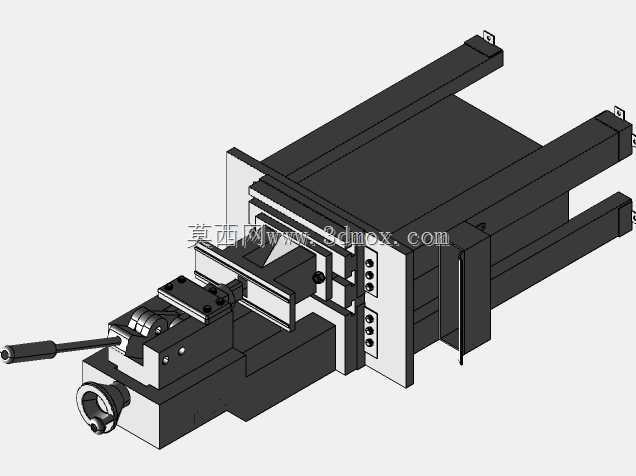

　　从结构建模的细节来看，该模型完整还原了冲床的各个装配部件，包括杠杆铰接结构、滑块导向间隙、工作台定位槽、机架储物腔的结构细节，各个部件的装配关系符合实际机械装配逻辑，没有出现干涉错位的问题，可以作为小型手动冲压设备设计的参考模型，也可以用于实训教学中手动冲压设备的结构原理演示，帮助设计人员理解手动增力冲压结构的力传递路径、导向结构的设计要点、机架刚性的配重逻辑。在实际选型参考中，这类手动冲床适合年加工量较小、冲孔直径小于6mm的薄板加工场景，若需要加工更厚的板材或更大直径的孔，则需要对应提升杠杆增力比、加强滑块与机架的结构刚性，该模型的基础结构可以作为这类改型设计的基础框架，通过调整杠杆长度、滑块截面尺寸、机架板材厚度即可适配更大的冲压出力需求。
