气缸驱动链式物料输送设备结构设计

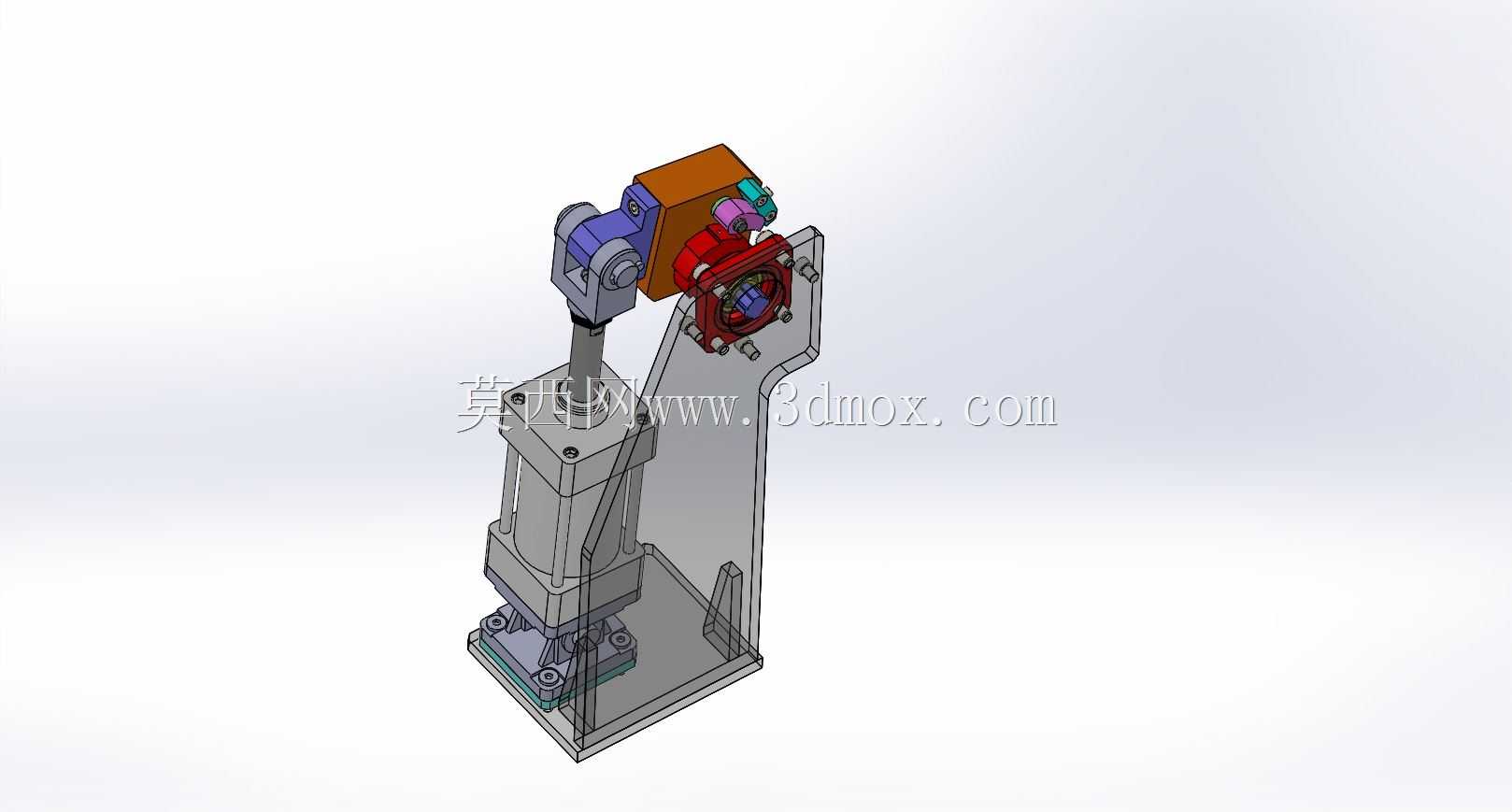

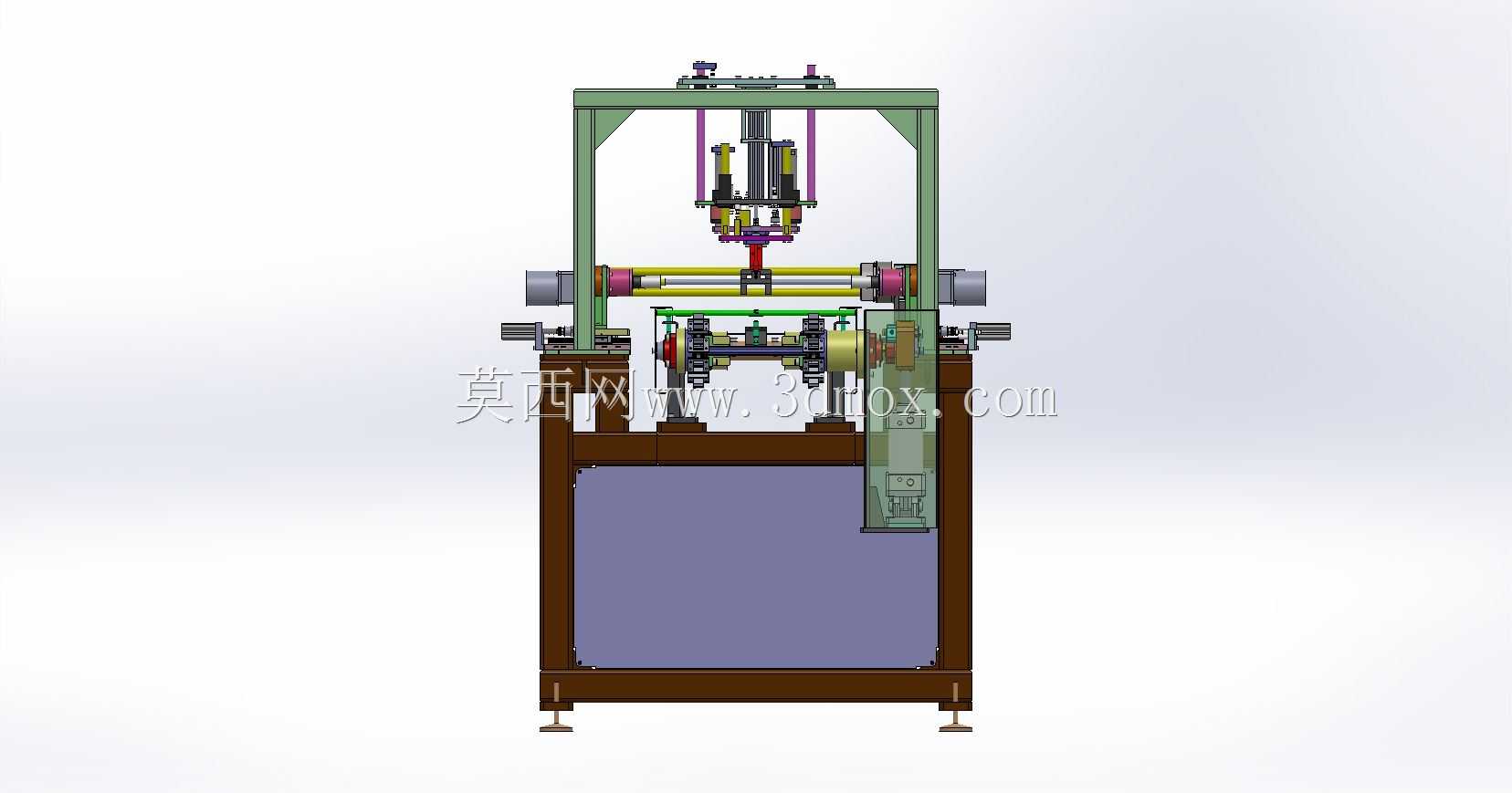

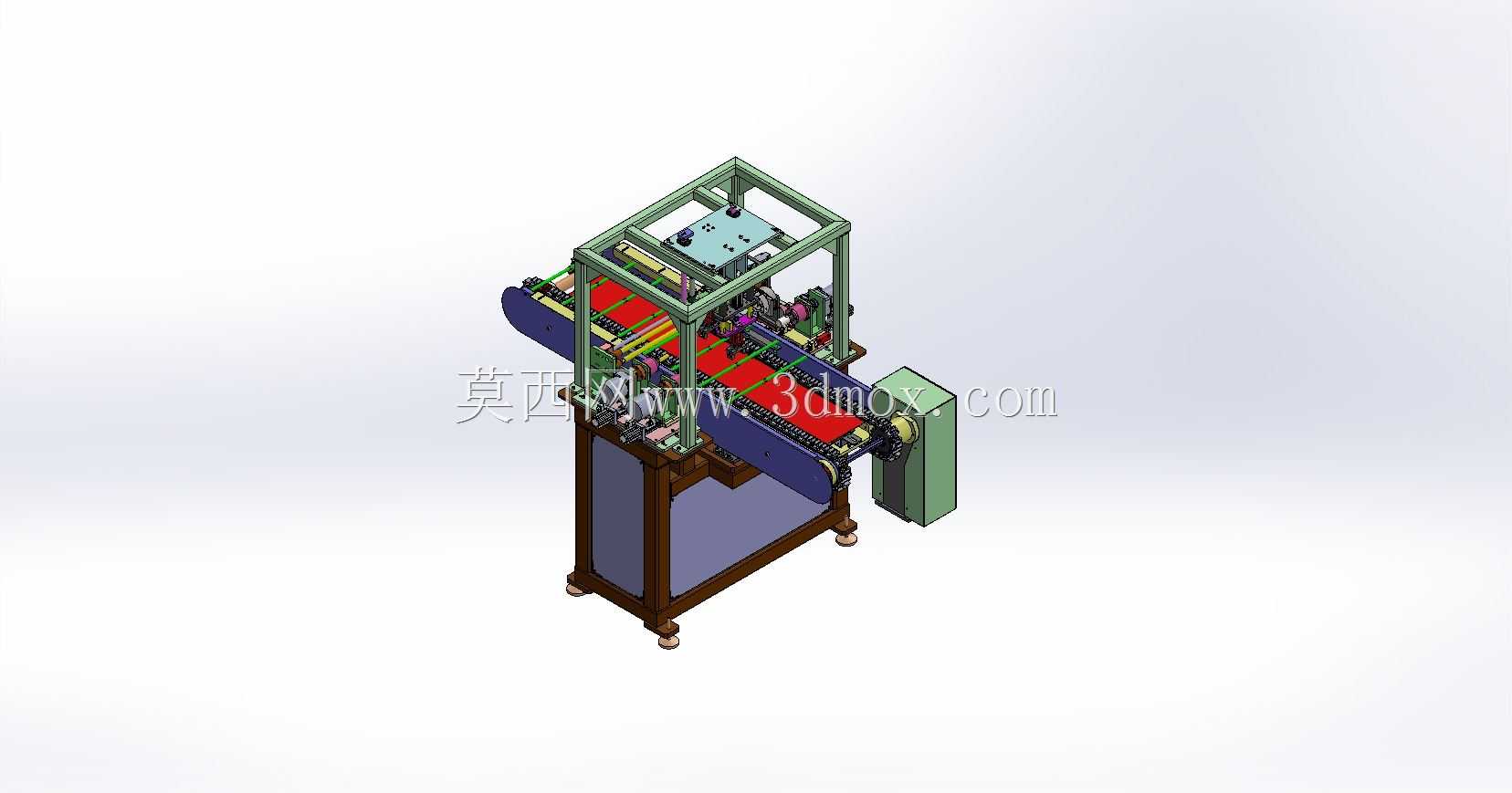

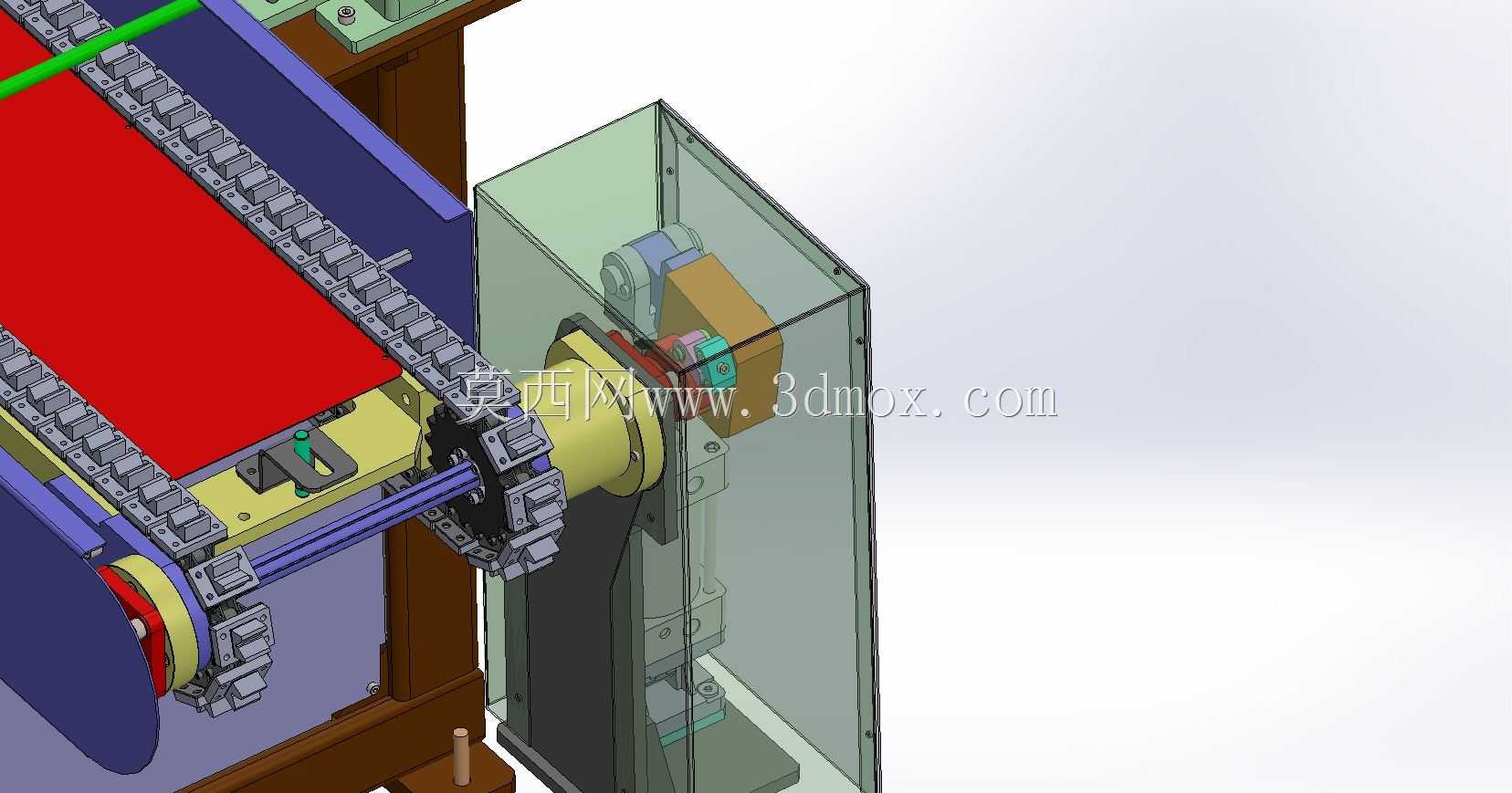

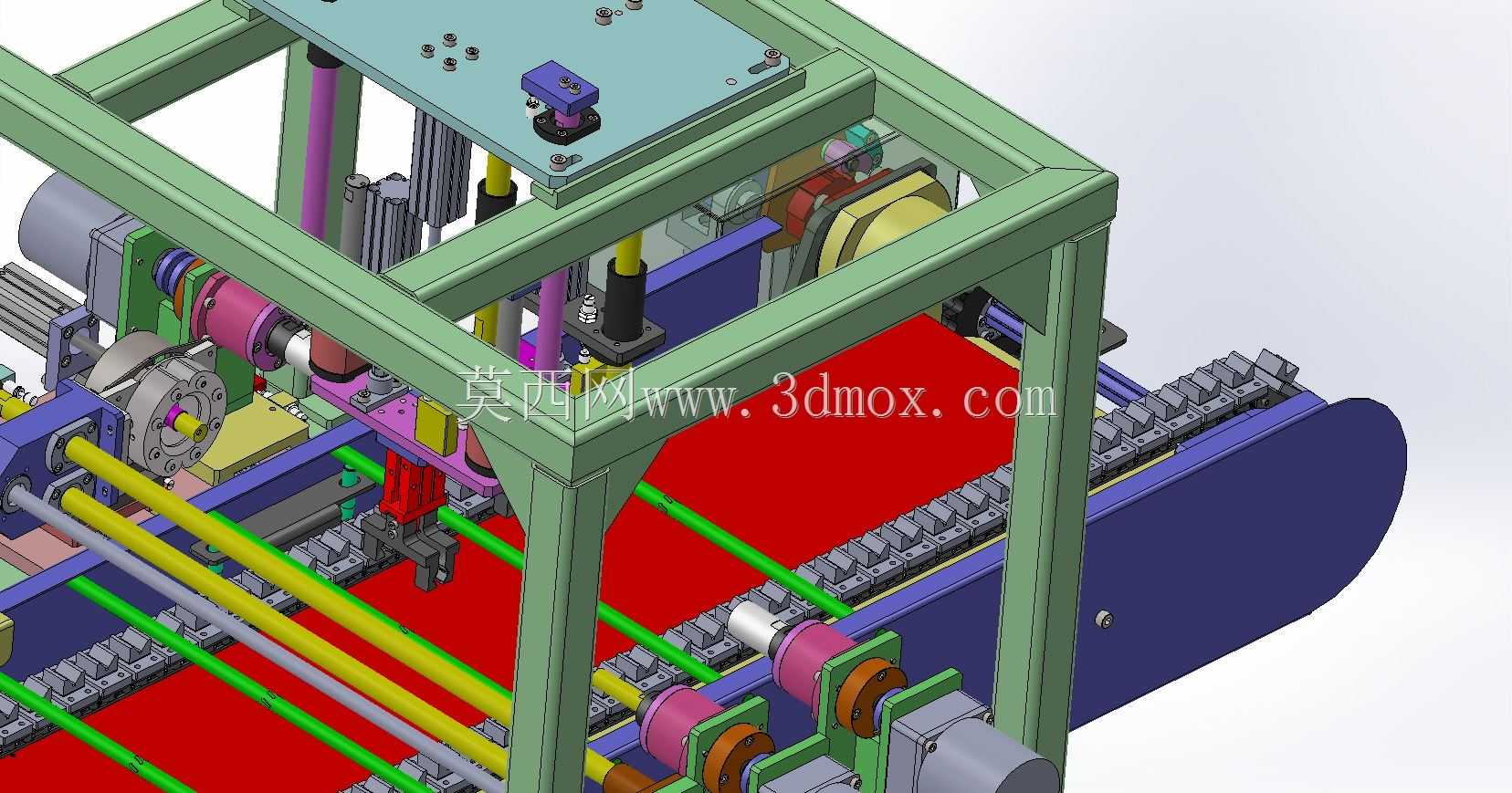

这款气动链式输送设备主要面向3C电子零部件、小型五金件、包装半成品等轻载规整物料的产线转运场景，可嵌入自动化装配线、检测工位、包装工序之间，替代传统电机驱动的链式输送结构，适配对防爆、低电磁干扰有要求的生产车间环境，也适合小行程、间歇式送料的工位衔接需求，能够在紧凑的车间布局中完成物料的水平定向输送，实现不同工序间的物料自动流转，减少人工搬运的重复劳作，提升产线工序衔接的流畅度。设备采用气缸作为核心驱动源，替代传统的减速电机搭配链轮的驱动方案，通过气缸的直线往复动作配合棘轮棘爪结构带动链条做步进式运动，可根据生产节拍灵活调整单次送料行程，输送过程启停响应速度快，不会出现电机驱动的惯性滑移问题，送料定位精度更适配需要精准停位的装配、检测工序；设备机架采用标准铝型材搭配钣金封板搭建，上部设置透明防护围挡，既可以观察内部输送运行状态，也能避免输送过程中物料掉落、杂物卷入链条传动区域，下部设置柜体式支撑结构，可集成气动控制阀组、气源处理元件，减少外部管线的杂乱排布，设备底部配置可调脚杯，可根据地面平整度调整安装高度，保证输送面的水平度，避免物料输送过程中出现偏移、滑落问题。设计过程中优先考虑了气动元件的布局合理性，将驱动气缸设置在输送线体的侧端，避免气缸活塞杆暴露在输送工作面下方，减少物料碎屑、粉尘对气缸运动部件的污染，延长元件使用寿命；输送链条选用标准直板输送链，链板表面可根据输送物料的形态加装工装托板、挡条，适配不同外形尺寸的物料输送需求，线体两侧设置可调节的导向护栏，可根据物料宽度快速调整护栏间距，无需复杂的拆装作业即可完成多规格物料的输送适配。设备整体外形紧凑，安装边界可适配多数中小型自动化产线的工位间距，无需对现有产线做大规模改造即可完成嵌入安装，气源接口采用标准快插接头，现场部署时只需接入稳定的压缩空气气源即可完成调试运行，相比电机驱动的输送设备，无需布设复杂的动力电缆与变频控制线路，部署成本更低，日常维护只需定期检查链条张紧度、添加润滑脂、清理气源处理元件的积水即可，维护难度更低，适合中小批量生产的柔性产线使用，可根据生产需求快速调整输送位置与送料节拍，适配多品类小批量的生产输送需求。
