汽车传动用单片干式电磁离合器结构

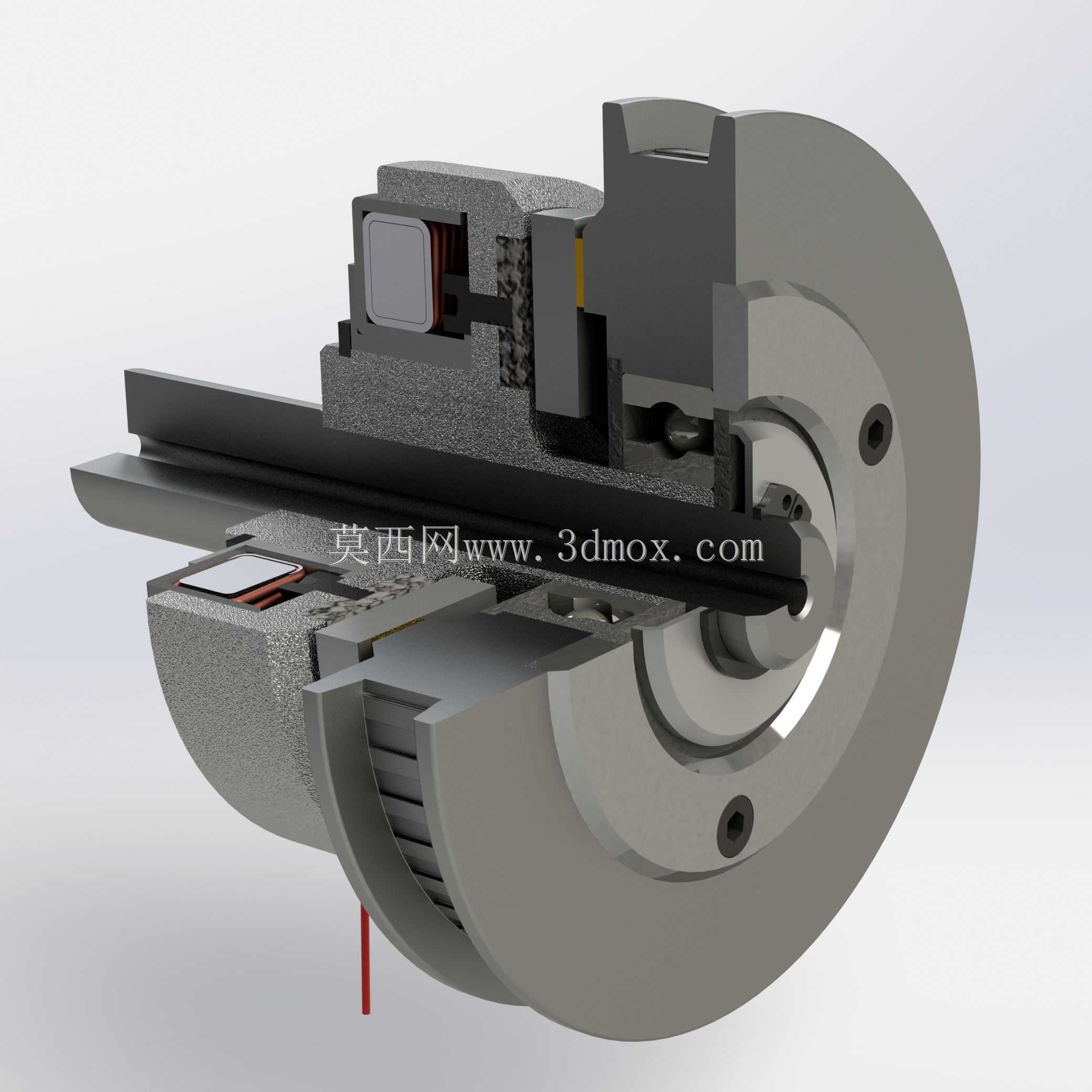

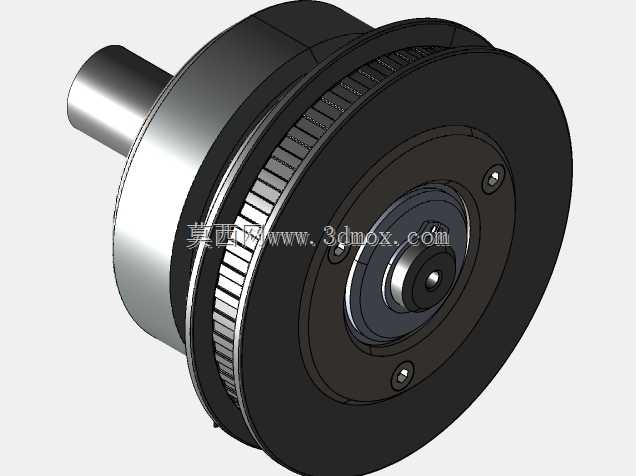

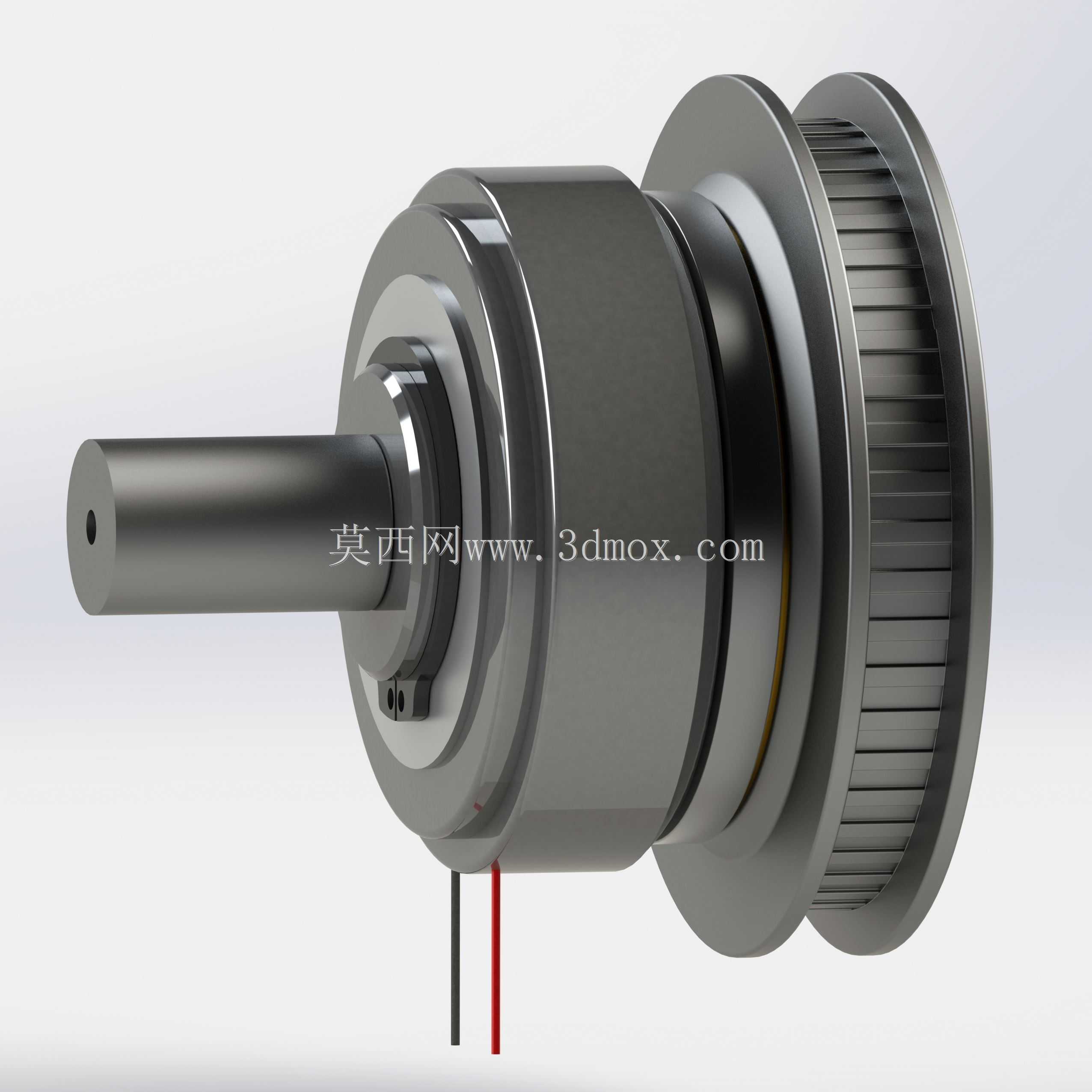

这款电磁离合器主要应用于乘用车辆、商用车辆的传动系统中，同时也可适配需要频繁启停、精准动力切换的轻型工业传动场景，核心作用是在动力输入轴持续运转的状态下，实现从动端动力的平稳接合与快速切断，满足车辆换挡、临时驻车、负载端启停控制的实际使用需求，相比传统机械离合器，它依靠电磁力实现动作触发，不需要复杂的机械连杆传动结构，操控响应速度更快，接合过程的平顺性更易控制，能有效降低传动系统的冲击损耗。从功能特性来看，这款离合器采用单片摩擦式结构设计，通电状态下电磁线圈产生足够的磁吸力，驱动衔铁组件压向摩擦端面，依靠接触面的摩擦力将输入端的转矩稳定传递到输出端，断电状态下磁吸力快速消失，复位结构推动衔铁回位，主从动端立刻分离，彻底切断动力传递，不会出现拖滞、带转的问题，摩擦片采用耐磨损、耐高温的复合摩擦材料，能承受频繁接合带来的温升与磨损，长期使用的转矩传递稳定性有充足保障。在设计思路上，这款结构优先考虑了安装适配性与维护便捷性，整体采用同轴圆盘式布局，输入端与输出端保持同一回转轴线，线圈组件集成在离合器本体的壳体内部，不需要额外布置独立的电磁安装支架，引线从壳体侧部引出，方便整车布线时的走线固定，衔铁与摩擦盘之间预留了合理的工作间隙，既保证断电状态下彻底分离无摩擦损耗，也避免间隙过大导致电磁吸力不足、接合打滑的问题，壳体上的安装孔位采用对称均布设计，能适配不同规格的安装法兰，降低整车传动系统的匹配改造成本。从外形尺寸与安装边界来看，这款离合器整体为圆盘式结构，径向尺寸紧凑，轴向厚度控制合理，不会占用过多的传动系统布置空间，安装时需要保证主从动轴的同轴度误差在允许范围内，避免回转过程中出现偏磨、振动的问题，轴向安装时需要预留足够的衔铁动作行程空间，周边需要避开高温热源与强油污区域，防止摩擦片沾油导致摩擦力下降、线圈过热影响绝缘性能，输出端的轴孔采用标准键槽连接结构，能和常规规格的传动轴实现可靠配合，不需要额外定制非标连接部件，安装完成后不需要复杂的调试工序，通电测试接合分离动作顺畅即可投入使用，日常使用中仅需要定期检查摩擦片磨损量与引线固定状态，维护成本较低。
