工业级无轴滚筒筛分输送设备结构设计

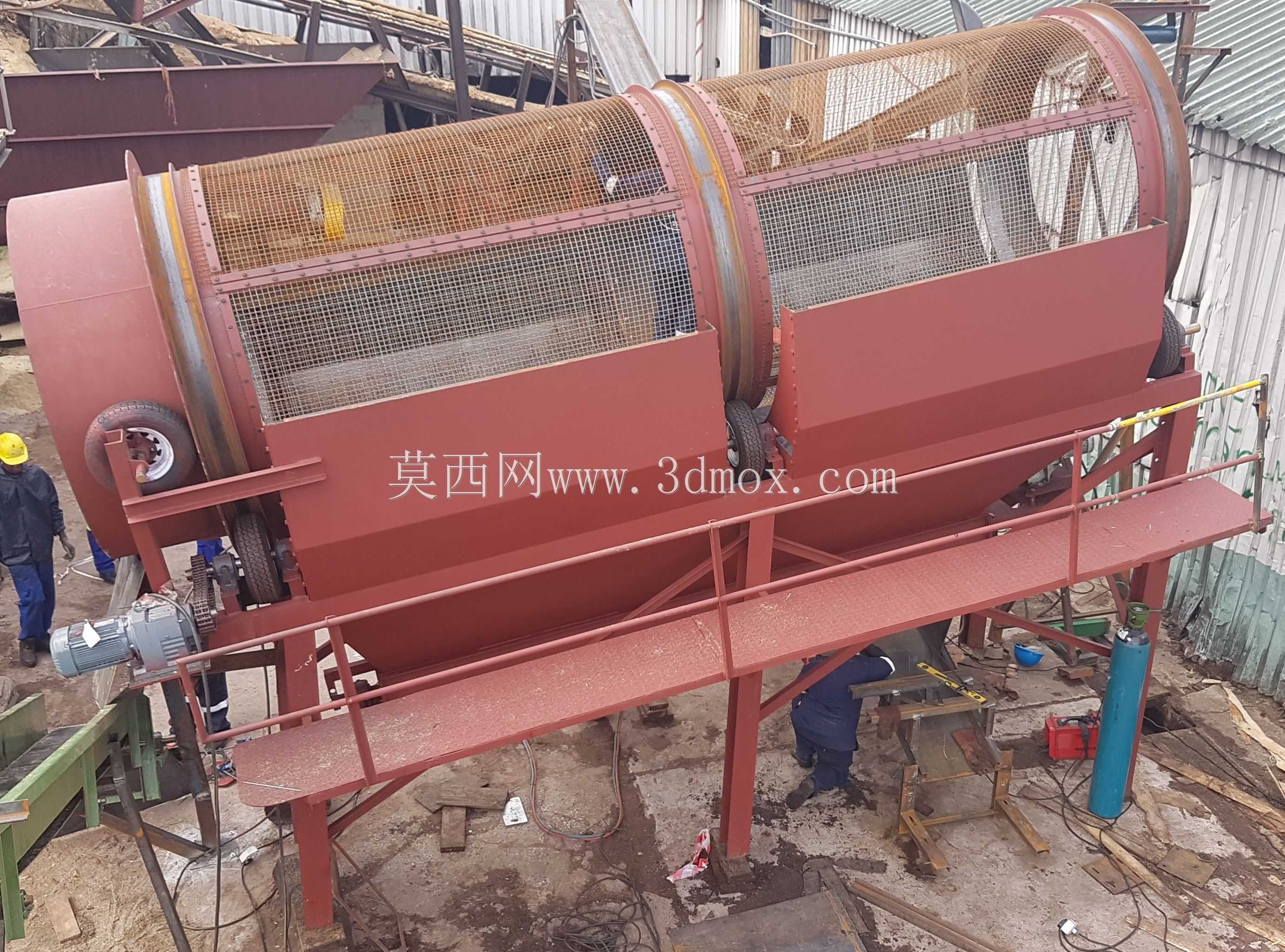

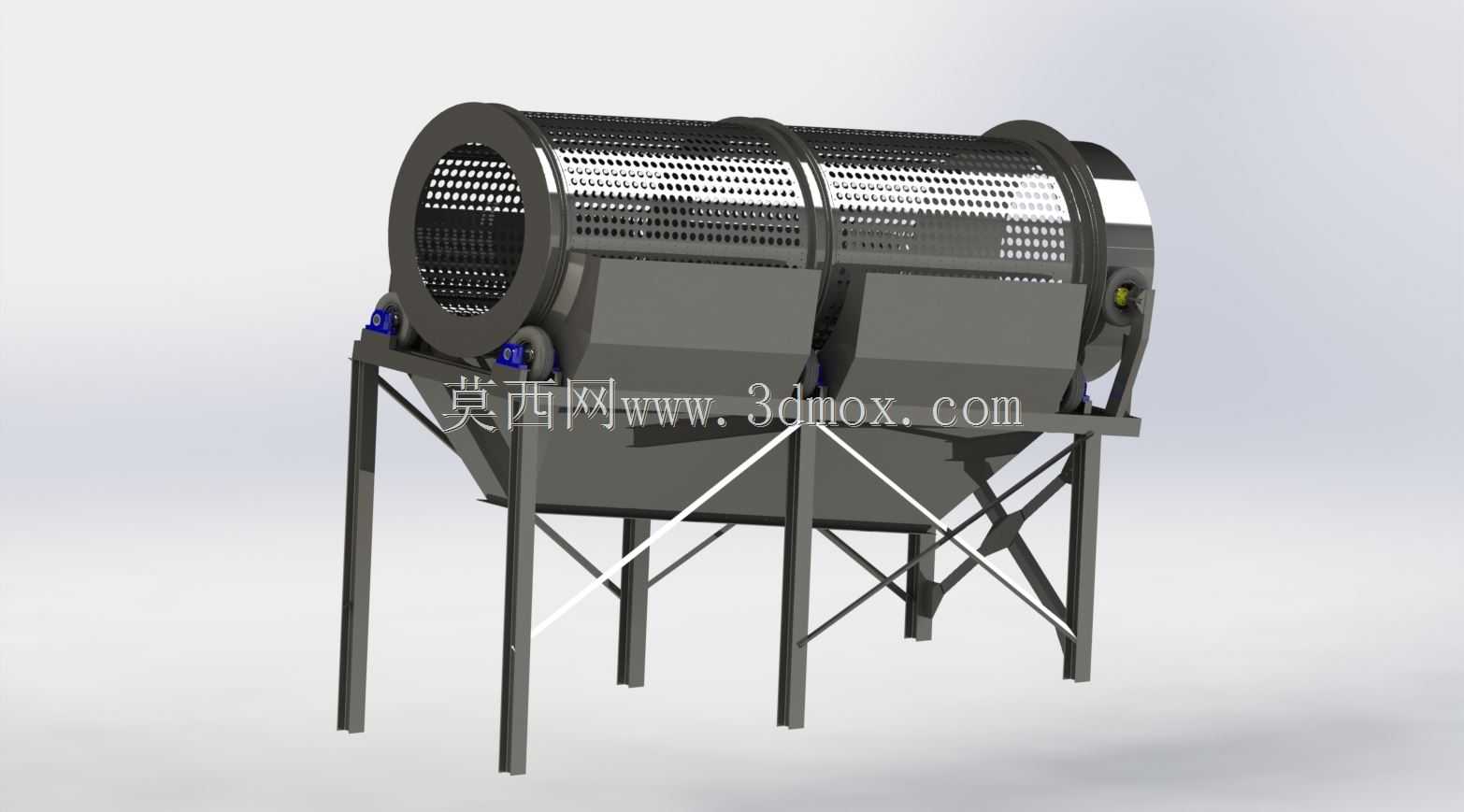

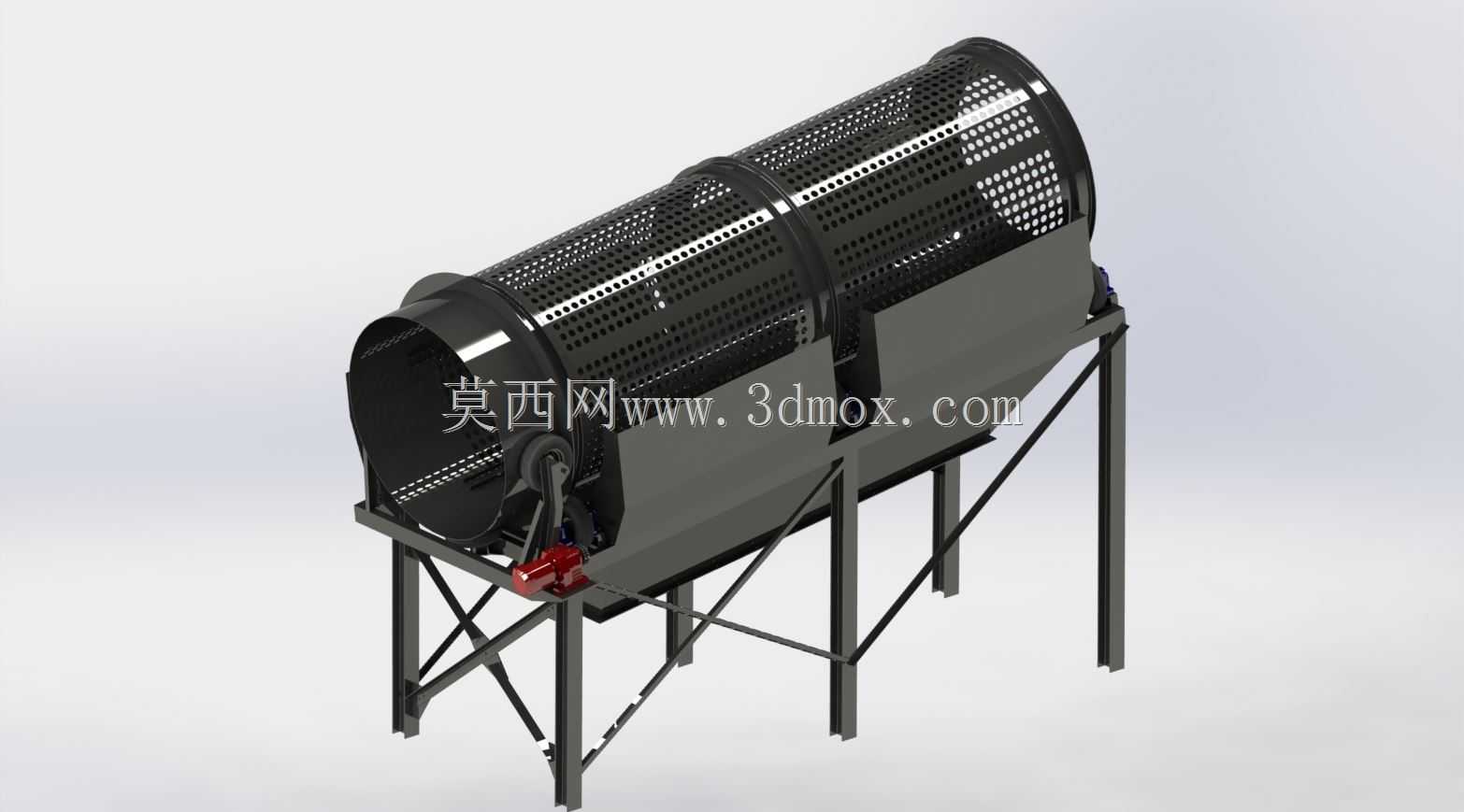

这款滚筒筛分设备主要面向砂石骨料分级、建筑固废资源化处理、煤炭粒度分选、粮食清选除杂等多类工业生产场景，可独立完成物料的分级筛分作业，也可搭配破碎、输送、料仓等上下游设备组成完整的物料处理生产线，适配干湿两类不同性状的物料筛分需求，针对含泥量较高的砂石料、混杂轻质杂物的建筑垃圾、粒径不均的原煤等物料，都能实现稳定的分级分选效果，避免筛网易堵塞、筛分精度不足的常见问题。设备核心功能是通过滚筒的匀速回转，带动进入筒内的物料不断翻转、抛落，粒径小于筛网孔径的物料会透过筛孔落入对应接料区域，粒径大于筛孔的物料则沿着滚筒倾斜角度从出料端排出，可根据实际生产需求更换不同孔径的筛网，实现多级粒度的物料分级，一次作业即可完成2-4种不同粒径物料的分选，大幅缩减物料分级的作业流程，降低生产环节的人力与设备投入成本。整体设计采用倾斜布置的冲孔筛筒搭配型钢焊接机架的结构，筛筒采用分段式冲孔筛板拼接而成，筛孔排布均匀，开孔率经过反复核算，既保证筛分效率，也兼顾筛板的结构强度，避免长期作业过程中筛板变形损坏；驱动端采用减速电机配合链轮链条传动的结构，传动扭矩充足，运行转速平稳，可根据物料特性调整运行转速，适配不同物料的筛分节奏；机架采用标准型钢焊接成型，支腿带有斜向支撑结构，整体刚性充足，可承受满载物料作业时的动载荷，避免运行过程中出现晃动、共振的问题；筛筒下部设置接料导槽，可将筛下物料顺畅导出至下游输送设备，避免物料撒漏堆积。设备整体外形为卧式长筒结构，安装时需保证进料端高于出料端的倾斜角度，预留足够的检修空间用于日常更换筛板、维护传动部件，设备进料口可对接皮带输送机、料仓出料口等上料装置，出料端可分别对接不同粒径物料的输送或存储设备，整体安装边界需匹配生产线的物料流向，避免出现物料转运的高度差问题，设备运行噪音低，筛分过程无剧烈振动，对安装基础的承重要求相对友好，适合中小型物料处理场地的布设使用。
