工业检修操作平台与组合楼梯结构

　　该模型呈现的是一套用于高位设备操作、巡检与维护的固定式登高作业平台，主体由矩形作业台面、直跑钢梯、螺旋梯及三面围合护栏组成，适用于厂房内设备夹层、生产线旁操作位、料仓顶部或阀组集中区域。平台的核心作用是把人员稳定送至指定标高，使操作者能够在安全边界内完成阀门启闭、仪表读数、部件拆装和常规点检，避免临时搭设梯具带来的失稳风险。直跑梯布置在平台一侧，踏步采用连续钢板折弯成型，两侧设圆管扶手与竖向立杆，通行方向明确，适合频繁上下和携带轻便工具；螺旋梯位于平台另一侧，占用平面半径较小，可在空间受限时作为辅助通道，其扇形踏步围绕中心立柱螺旋上升，外侧同样设置连续护拦，用于降低绕行距离。台面采用型钢框架加铺板的组合方式，

　　四周护栏高度按常规临边防护逻辑设置，开口位置与楼梯入口严格对应，非通行侧保持连续封闭，防止人员误踏空。结构支撑由多根独立立柱承担，立柱落点决定了现场安装边界，布置时需要核对地面预埋件或化学锚栓位置，并避让下方管线、输送带和设备检修门。从建模细节看，立柱与台面框架、梯梁与平台边梁、扶手与立杆之间均按刚性连接处理，方便后续转化为焊接图或装配图。直跑梯的倾斜角、踏步深度和踢面高度按人机尺度控制，保证上下时脚步落点清晰；螺旋梯则重点控制内侧踏步有效宽度，避免中心柱附近过窄。平台高度需要结合被服务设备的操作面确定，过高会增加立柱截面和护栏风载，过低则无法满足检修视线与操作距离。台面边缘预留与外部走道对接的可能，若多组平台串联，

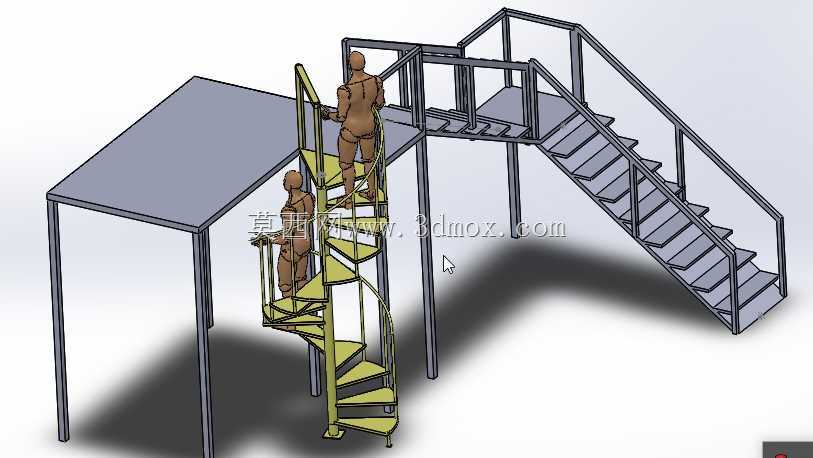

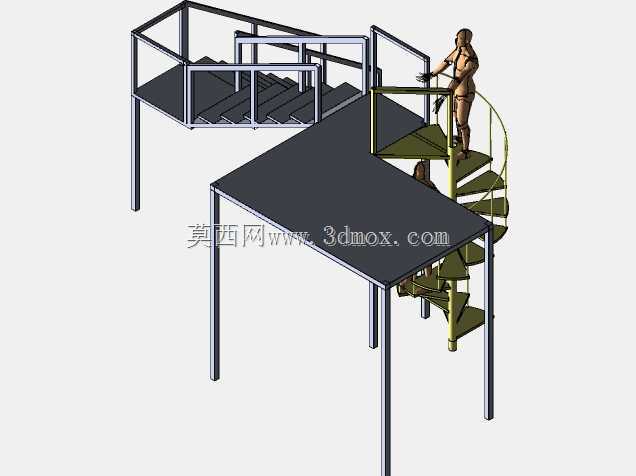

　　可通过调整护栏开口位置形成连续巡检路线。现场安装前应先确认地面平整度，立柱底板需设置垫板以分散集中荷载；楼梯下端应避免落在排水沟盖板或轻质垫层上。整体结构没有复杂运动机构，设计重点在于临边防护、通行宽度、支撑点排布以及与周边设备的安全净距。模型中加入人体比例参考，可直接用于校核扶手高度、平台净空、楼梯入口与台面站立空间，对方案评审和布局优化较为直观。
