工业级反渗透水处理设备管路集成装置

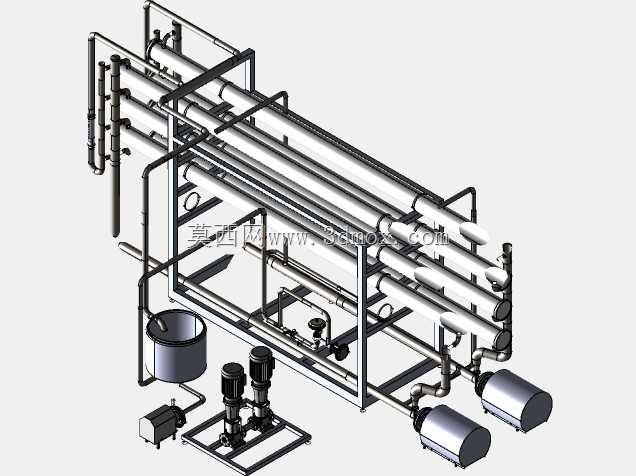

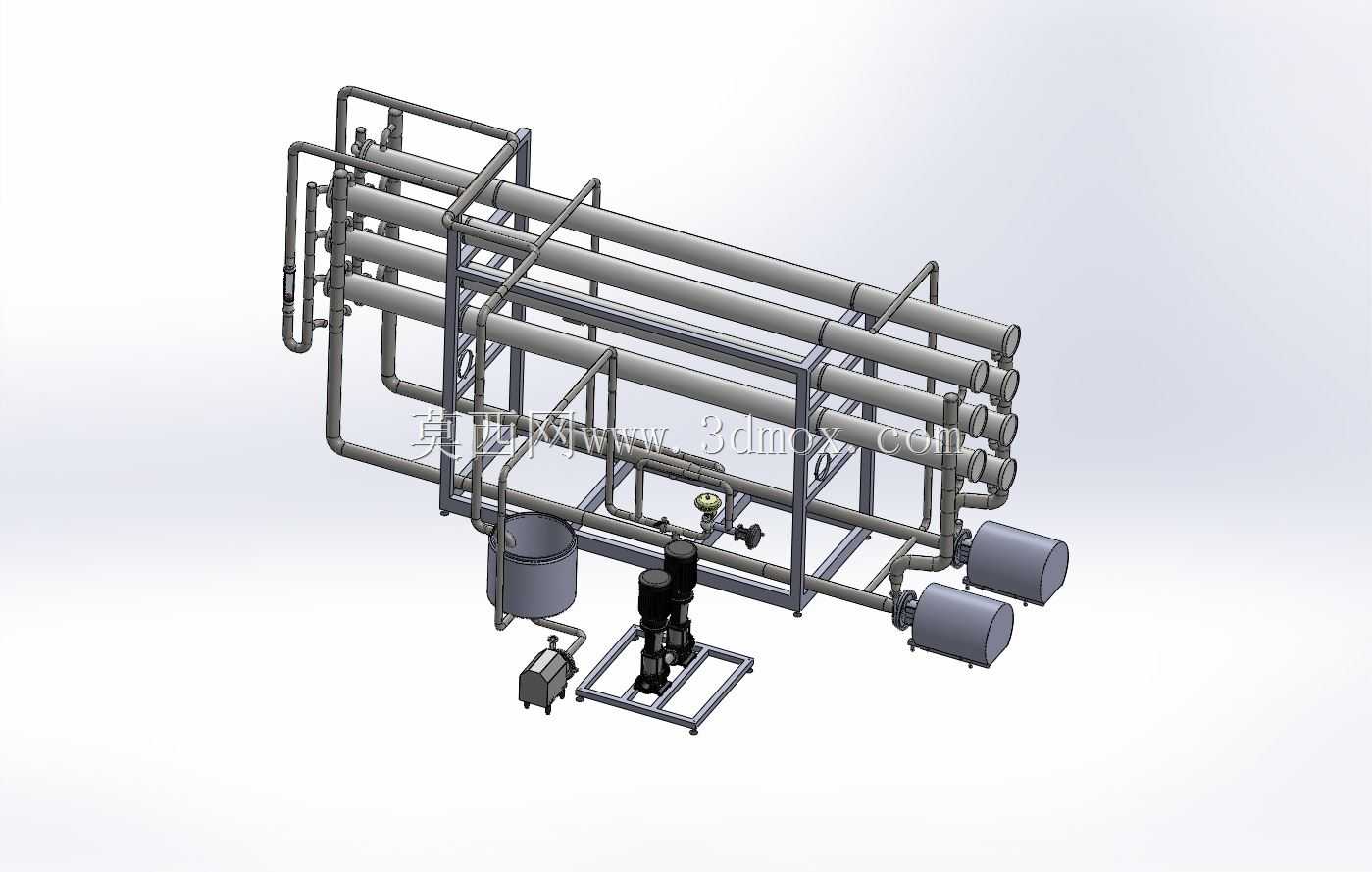

该装置为工业反渗透水处理核心集成单元，主要应用于工业纯水制备、中水回用、饮用水深度净化、工业废水膜法处理等场景，可在电子制造、食品饮料加工、制药生产、化工循环水、市政供水净化等领域承担核心的水质脱盐、杂质滤除功能，能够有效去除水中的溶解盐类、胶体、微生物、有机物等杂质，产出符合不同行业用水标准的净化水体。整套装置采用撬装集成式设计思路，将多组反渗透膜壳、高压输送泵组、进水缓冲罐体、产水存储罐体、管路阀门组件、支撑框架整合为一体化结构，无需现场进行复杂的管路拼接与组件定位，仅需对接进水、产水、浓水排放接口即可完成安装部署，大幅降低现场施工的周期与难度。在功能设计上，装置采用多支反渗透膜壳并联排布的结构，可根据处理水量需求灵活调整膜组件的投入数量，适配不同规模的水处理项目；前端设置的缓冲罐体可稳定进水压力与流量，避免供水波动对反渗透膜造成冲击损伤；高压泵组采用立式多级离心泵配置，可稳定提供反渗透膜工作所需的工作压力，保证膜组件的脱盐效率与产水通量；管路上预留了阀门、仪表的安装位，可实现进水、产水、浓水的流量压力调节，同时支持在线监测水质参数，方便运维人员实时掌握设备运行状态。外形设计上，整套装置采用方管焊接的一体式支撑框架，膜壳沿框架长度方向分层排布，充分利用垂直空间压缩占地面积，泵组与缓冲罐体布置在框架前端的低位区域，既降低了整套装置的重心提升运行稳定性，也预留了充足的操作维护空间，方便后期更换膜组件、检修泵阀部件。安装边界方面，装置底部预留了地脚固定孔位，可直接固定在硬化的设备基础上，周边预留不小于0.8米的操作通道即可满足日常运维、组件更换的空间需求，管路接口统一布置在装置侧端，对接方向一致，可大幅简化现场管路的排布设计，避免管线交叉干扰。整套结构的管路走向经过优化，减少了不必要的弯头与变径，降低了管路沿程压力损失，提升了整套装置的运行能效，同时框架与管路均采用防腐材质处理，可适应潮湿、有轻度腐蚀的水处理车间环境，延长设备的整体使用寿命。
