工业脉冲袋式除尘设备结构设计

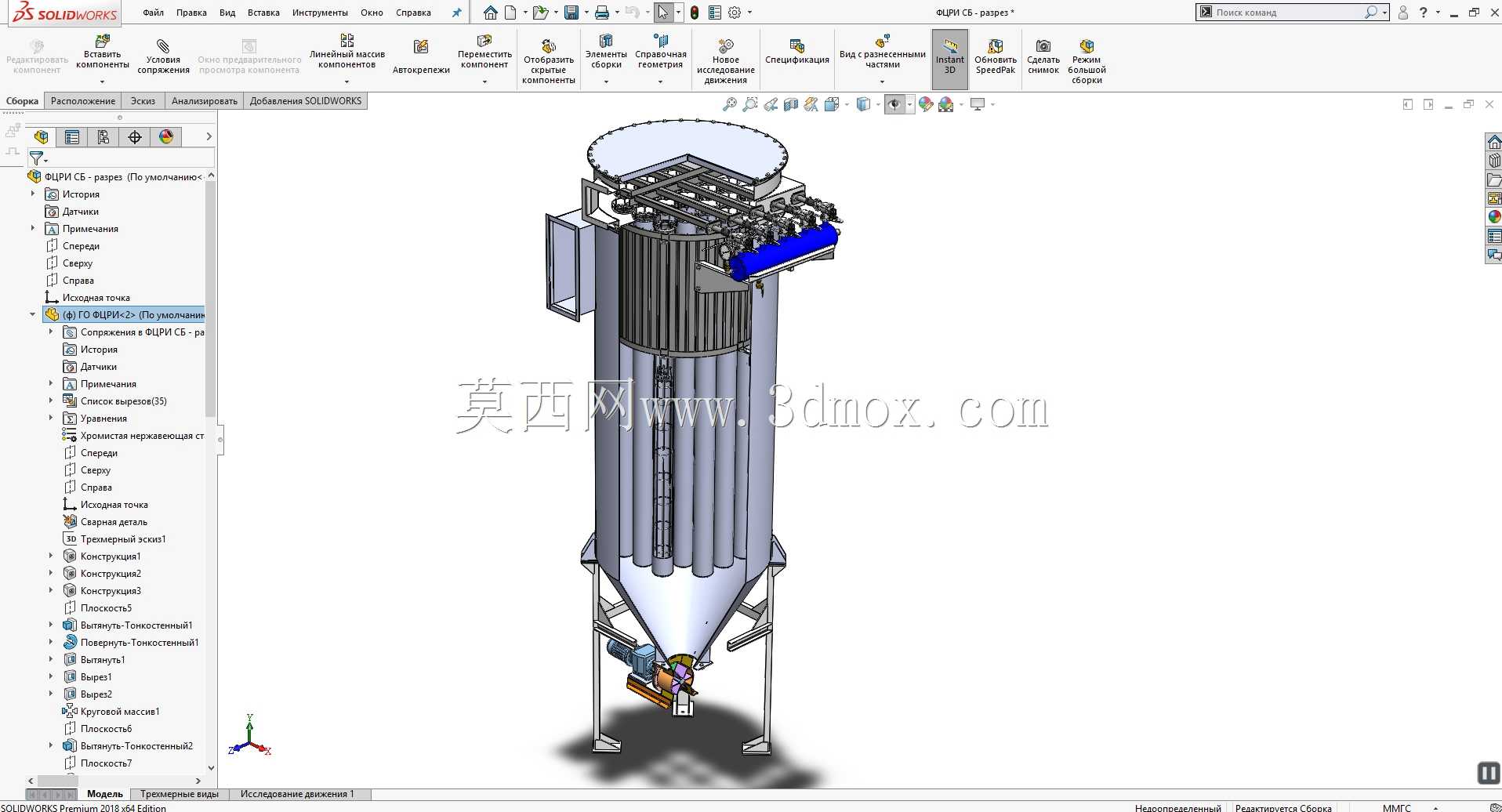

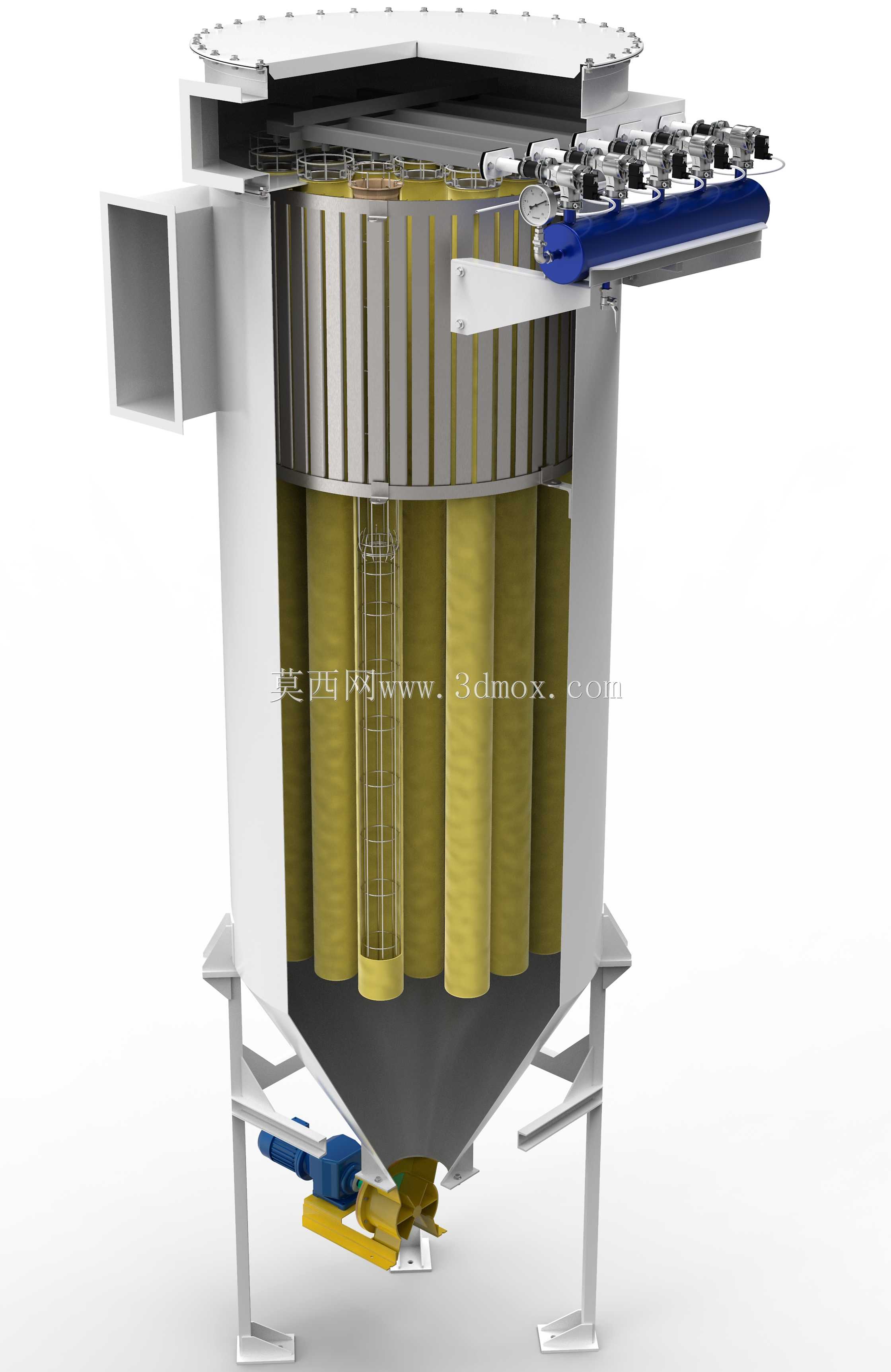

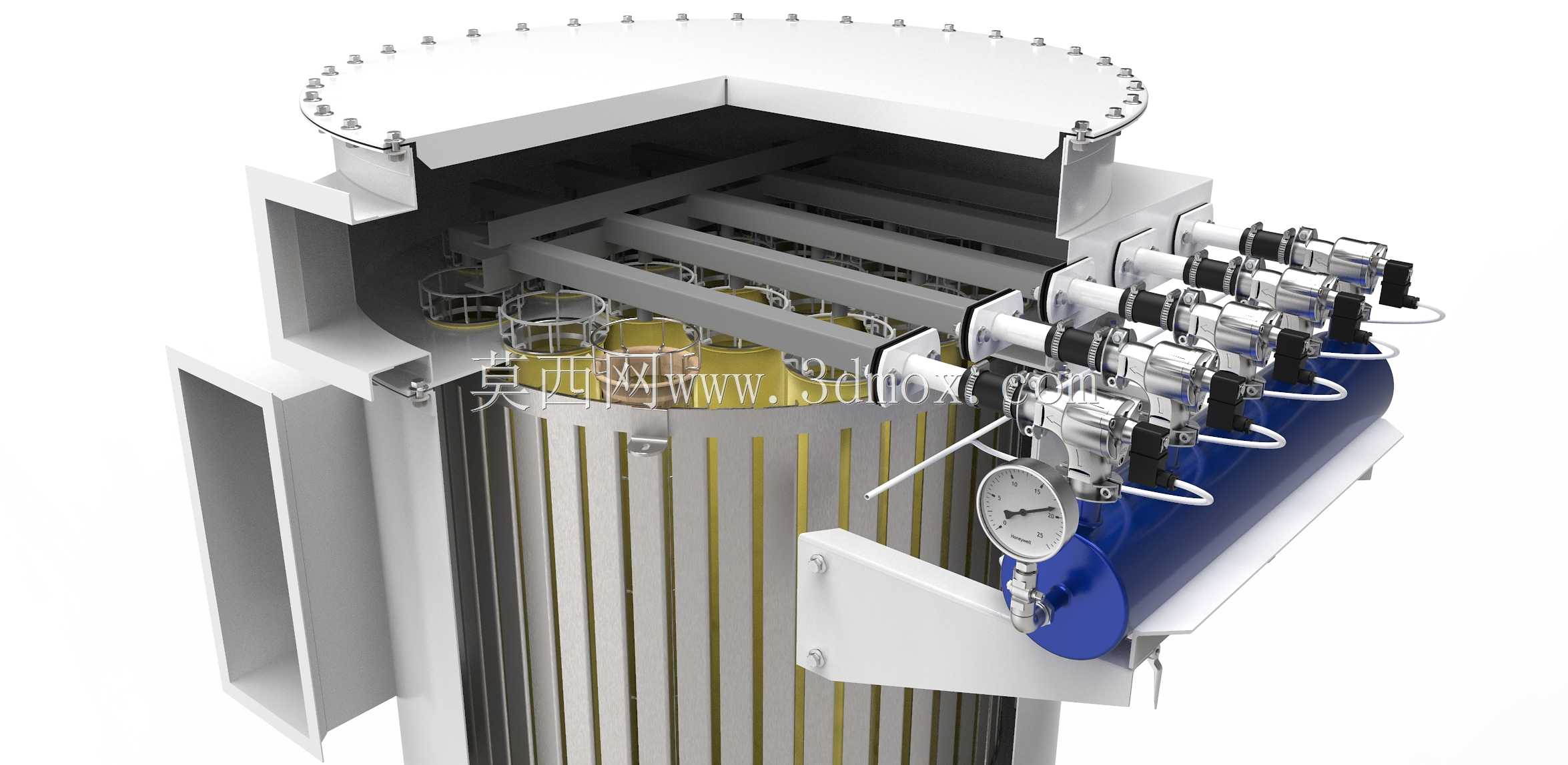

这款袋式除尘设备主要面向工矿生产车间的粉尘治理场景，可适配木工加工、金属打磨、粉体输送、建材生产等多类产生高磨蚀性粉尘的作业环境，针对粒径较细、易飘散的工业粉尘做定向结构优化，能够有效捕集悬浮在作业空间内的粉尘颗粒，避免无组织排放造成的车间环境恶化与职业健康隐患，同时满足生产环节的粉尘回收与废气达标排放需求。设备整体采用上中下三段式立式布局，上部为净气室与脉冲喷吹清灰单元，中部为内置滤袋的过滤仓段，下部为锥斗形集灰料斗，侧边设置切向进风口与顶部出风口形成合理的气流走向，含尘气流从侧部进风口进入设备腔体后，首先通过扩容减速与重力沉降作用，将大颗粒粉尘直接分离落入下部料斗，剩余细颗粒粉尘随气流上行附着在滤袋外表面，透过滤袋的洁净气流从上部净气室汇集后排出，完成气固分离的全流程。设计过程中充分考虑高磨蚀性粉尘的冲刷特性，进风口侧做了加厚耐磨衬板预留结构，滤袋采用竖向排布的安装方式，单根滤袋设置独立的笼骨支撑，避免滤袋在气流冲击下出现过度晃动磨损，上部的喷吹管正对每条滤袋的中心位置，可在清灰阶段通过瞬间脉冲气流将滤袋表面附着的粉尘层吹落，保证滤袋长期运行的过滤阻力稳定在合理区间。下部锥斗采用大倾角设计，避免磨蚀性粉尘在斗壁堆积架桥，锥斗底部配置卸灰阀接口，可配套回转卸料阀实现连续密闭排灰，避免排灰过程中出现漏风影响除尘效率。设备支腿采用型钢焊接结构，可根据现场安装需求调整支腿高度适配不同的卸灰输送设备安装空间，顶部设置可拆卸检修盖板，方便后期更换滤袋与维护喷吹组件，整体外形紧凑规整，可直接安装在车间室内平台或室外硬化基础上，进风口与出风口均采用标准法兰连接结构，可直接对接车间除尘风管系统，无需额外做非标转接设计，安装边界预留充足的检修操作空间，侧面与顶部均预留了足够的维护操作距离，适配常规工业厂房的层高与布局要求。
