小型塑料片材热成型加工设备

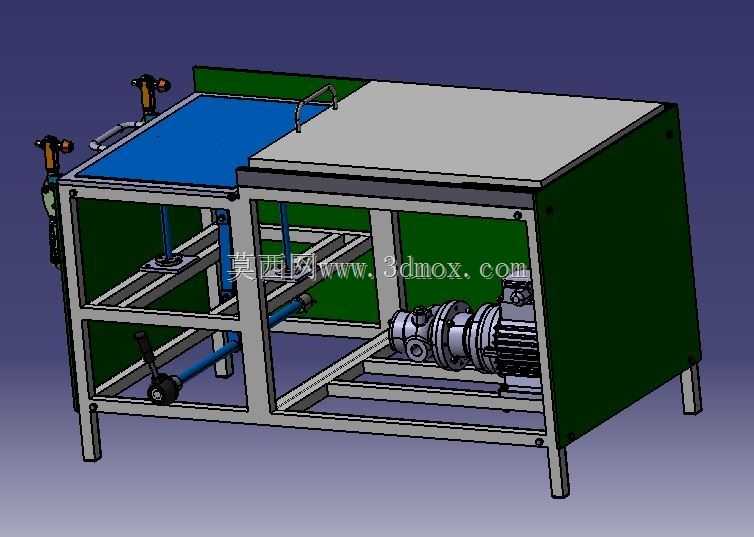

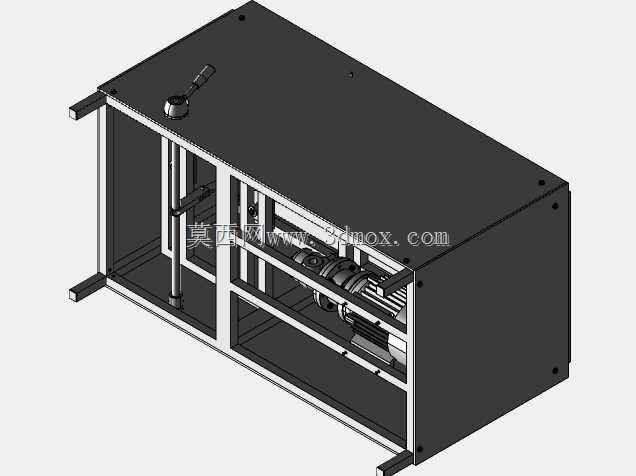

这款热成型设备主要面向小批量塑料包装制品、小型塑料壳体的加工场景，适配小型加工厂、打样车间的生产需求，可对PP、PET、PS等常见热塑性塑料片材进行加热成型作业，完成吸塑、压合成型工序，产出托盘、包装盒、小型设备外壳等薄壁塑料件，在食品包装、电子元件内托、日用品包装生产领域有着广泛的应用空间。设备整体采用框架式方管焊接结构作为主体承载基座，底部预留了动力组件的安装空间，将真空发生动力单元内置在机架侧部封闭腔体内，既减少了设备整体占地空间，也能对动力部件形成防护，避免生产过程中碎屑、粉尘侵入动力结构影响运行稳定性。工作台面分为加热作业区与成型操作区两个功能模块，蓝色区域为片材放置与加热工位，设置了可调节的片材压紧夹具，能够适配不同厚度的塑料片材装夹，夹具采用快速压柄结构，操作人员可快速完成片材的装夹与拆卸，缩短上下料的辅助时间；相邻的灰色台面为成型操作与取件工位，平整的台面可放置成型模具，也可作为成品临时放置区域，方便操作人员完成取件、余料清理的操作。设备的成型驱动采用机械传动结构配合真空吸附系统，传动杆件布置在机架内部，通过手轮可调节成型工位的升降行程，适配不同高度的成型模具，满足不同深度制品的成型需求。机架侧部设置的防护挡板采用半封闭结构，既能够遮挡内部传动结构，避免操作人员误触运动部件产生安全风险，也不会影响设备运行过程中的散热，保障动力单元长时间运行的温度稳定。设备的有效成型幅面为420*300，整体外形紧凑，无需过大的安装空间，对车间场地的适配性强，底部设置的可调支撑脚可根据地面平整度调节设备水平度，保障工作台面的平整，避免成型过程中片材移位影响成品精度。在设计过程中充分考虑了小型生产场景的操作便捷性，将操作控件集中布置在操作人员易触及的工位侧方，无需长距离移动即可完成装夹、加热、成型、取件的全流程操作，降低操作人员的动作幅度，提升小批量生产的作业效率，同时框架结构预留了充足的改装空间，后续可根据生产需求加装自动送料、自动切边的拓展模块，适配产能提升后的生产需求。
