带凸台铰接座的L型安装固定支架

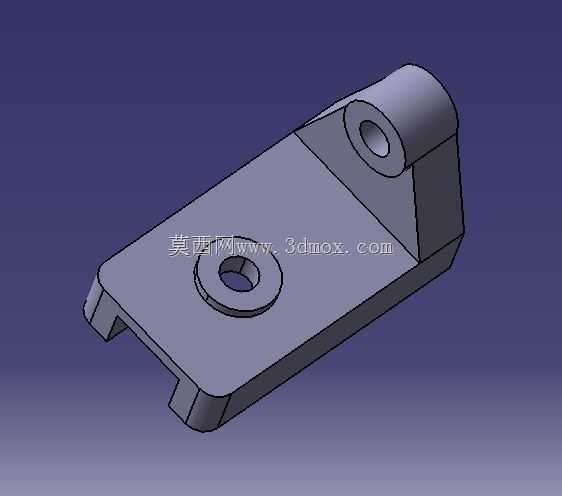

这类带铰接凸台的L型安装支架，在轻工自动化输送线、小型工装夹具的定位模块里应用十分普遍，日常做设备改型时经常会碰到类似的结构需求。从结构功能来看，平板主体承担基础承载作用，板面上的沉孔用于穿装固定螺栓，安装时可以让螺栓头完全沉入板面以下，避免突出的螺栓头干涉上方搭载的其他零部件，平板底部两侧的卡边结构，能够直接卡入对应型材的卡槽内，安装时不需要额外做侧向定位，能大幅缩短现场装配的对位时间，减少装配环节的调整工作量。端部凸起的带孔铰接耳，是整个零件的核心功能结构，耳座上的通孔用于穿装铰接销轴，能够和对应的连杆、摆臂类零件形成转动副，实现小角度的摆动连接，这类结构常用来做小型料仓的挡料板铰接支座、传感器安装角度调节支架、或者小型气动推杆的端部连接座，能满足设备上需要小范围转动调整的连接需求。设计这类零件的时候，首先要确认安装边界：平板部分的长宽尺寸要匹配安装基面的型材规格，卡边的槽宽要和所用型材的卡槽宽度做公差配合，间隙控制在0.1到0.2毫米之间，既保证安装时能顺利滑入卡槽，又不会出现过大的旷量影响安装精度。铰接耳的位置要根据转动副的运动轨迹做避让设计，要保证连接的摆臂在整个摆动行程内，不会和平板安装面、固定螺栓发生运动干涉，耳座上的销轴孔要根据所选销轴的直径做H7级的公差配合，保证转动灵活的同时不会出现径向窜动。结构强度校核上，要根据铰接端的额定负载调整耳座与平板连接位置的圆角大小，避免应力集中导致的断裂问题，平板的厚度要根据承载重量选择，常规轻载场景下3到5毫米的厚度即可满足使用要求，如果负载偏大可以在耳座和平板的连接位置增设加强筋，进一步提升结构刚性。这类零件的加工适配性很强，既可以采用钣金折弯后焊接铰接耳的工艺制作小批量样件，也可以开模做压铸或者注塑实现大批量生产，不同工艺下只要保证关键安装尺寸的公差，就能满足不同场景的使用需求，做三维建模的时候要特别注意卡边、沉孔、销轴孔这几个关键特征的尺寸约束，避免后续出工程图或者加工时出现尺寸偏差，导致零件无法正常装配。
