六轴关节式工业机械臂结构设计方案

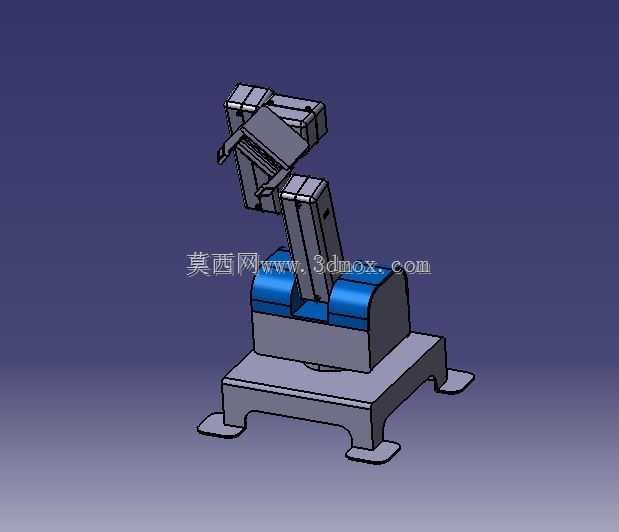

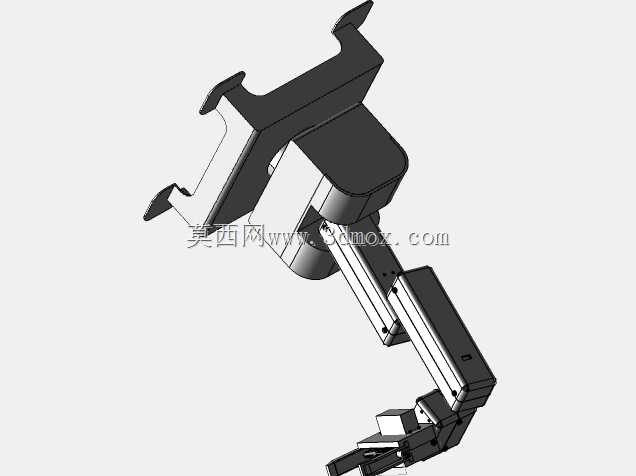

这款多关节机械臂的结构设计，核心面向3C电子装配、小型工件上下料、实验室样品转运这类对作业半径和负载要求适中的场景，底座采用带四个安装支脚的一体式铸造结构，支脚预留的沉头安装孔可直接配合膨胀螺栓固定在车间钢制工作台或者混凝土设备基座上，安装时需保证基座平面平面度公差不超过0.1mm/m，避免后续臂体运转出现抖动偏差。从结构布局来看，臂体采用经典的六自由度关节串联构型，腰座回转关节内置谐波减速器安装位，大臂与小臂的衔接关节做了内走线空腔设计，所有动力线缆、信号线缆都可以从臂体内部穿过，避免设备运转过程中线缆外露被剐蹭拉扯，也能减少车间粉尘、切削液对线束的侵蚀。末端执行器安装法兰预留了标准的接口螺孔，可根据实际作业需求快速更换夹爪、真空吸盘、点胶头或者小型焊枪，不需要对臂体末端结构做二次加工改造。设计阶段特意将大臂与小臂的关节驱动模块做了下沉式布局，把较重的伺服驱动单元尽量靠近腰座回转中心，以此降低臂体伸展状态下的转动惯量，提升高速运转时的动态响应精度，同时也能减少关节处的负载弯矩，延长核心传动部件的使用寿命。臂体的关节处都设计了嵌入式的限位凸台，可配合电气限位开关实现软硬双重限位，避免调试阶段出现臂体超程碰撞的问题，底座与腰座的衔接面做了环形密封槽设计，装配时嵌入O型密封圈即可达到IP54的防护等级，适配多数普通工业车间的使用环境。从安装边界来看，这款臂体完全收缩状态下的占地投影尺寸不超过400mm见方，最大伸展作业半径可达800mm，末端额定负载5kg，重复定位精度可控制在±0.02mm范围内，完全能满足小型自动化产线的精密作业需求。在结构细节上，臂体的所有外露棱边都做了R3以上的圆角过渡，既避免装配调试过程中划伤操作人员，也能减少应力集中导致的结构件开裂风险，关节处的端盖都采用快拆式设计，后期维护更换密封件或者润滑脂时不需要拆解整个臂体结构，能大幅缩短设备停机维护的时间。
