卧式脉冲布袋除尘设备结构设计

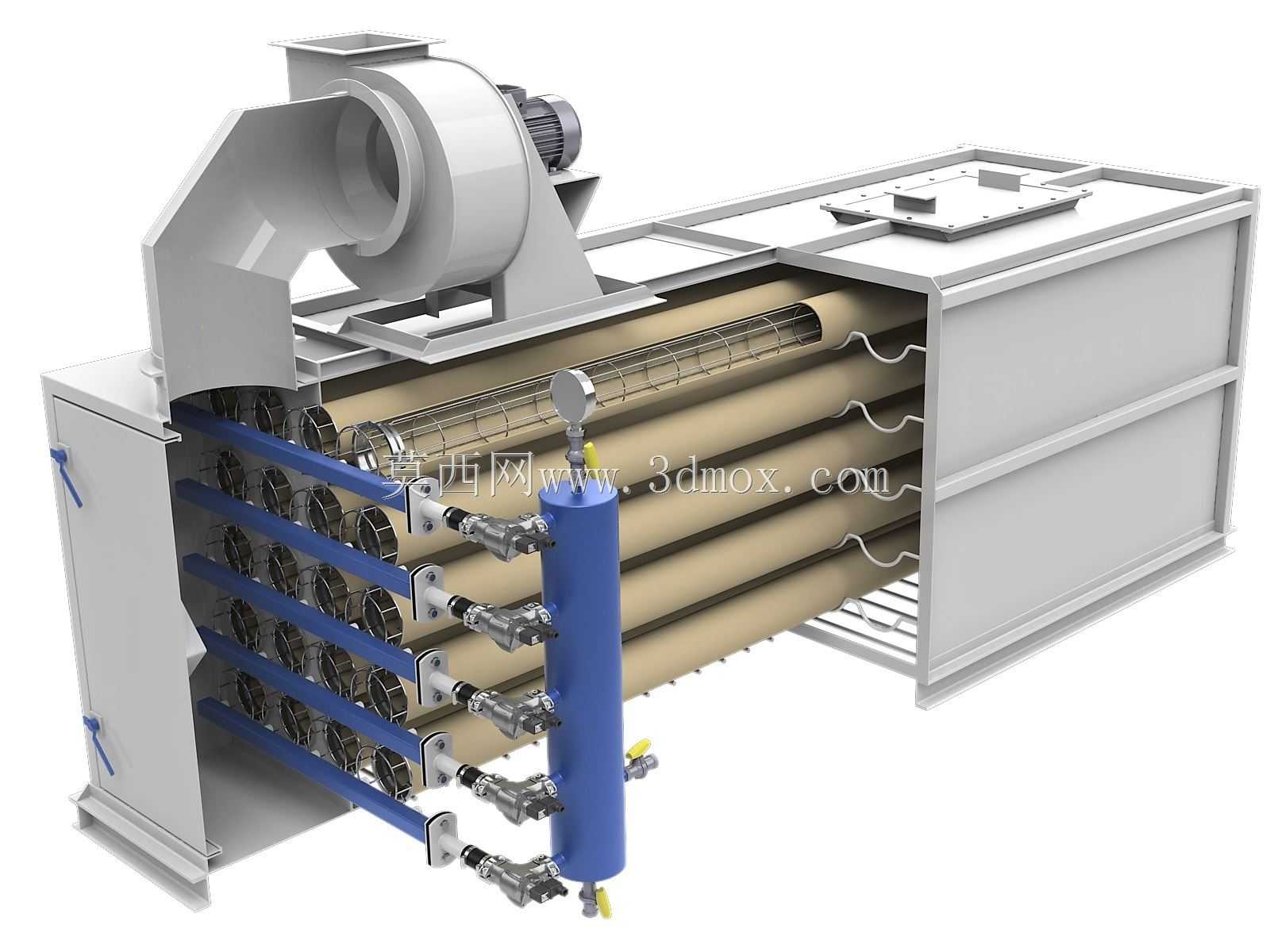

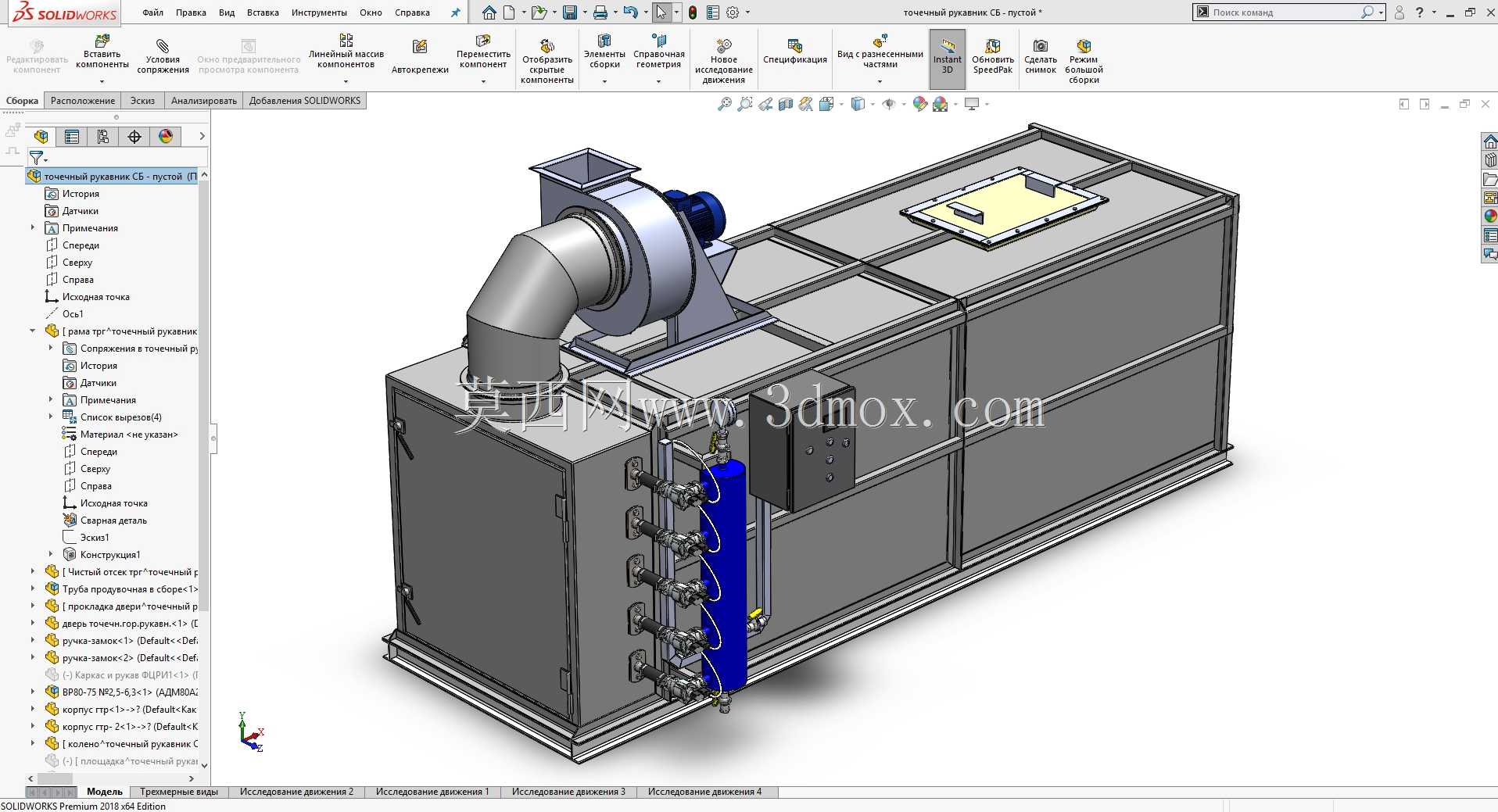

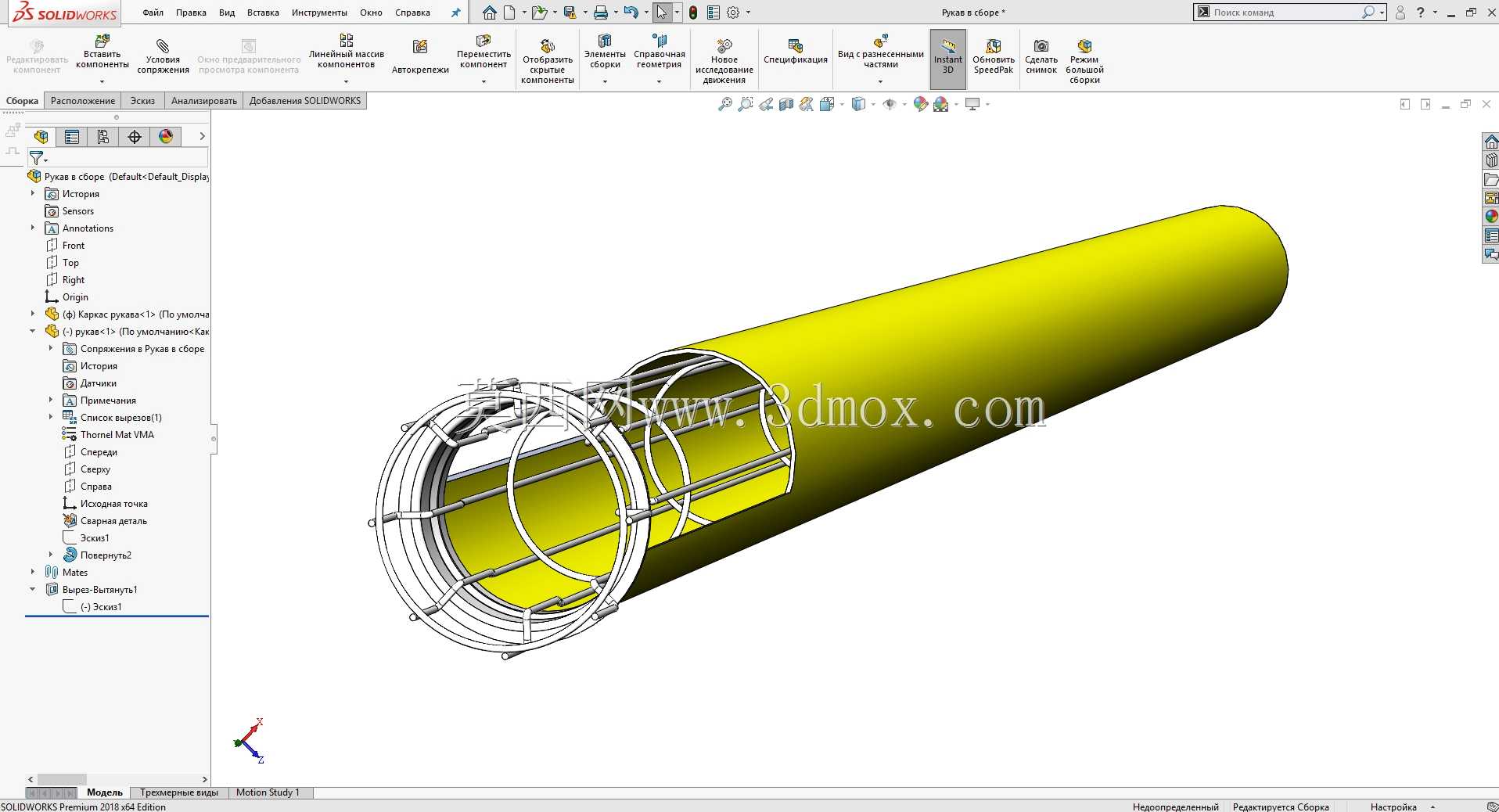

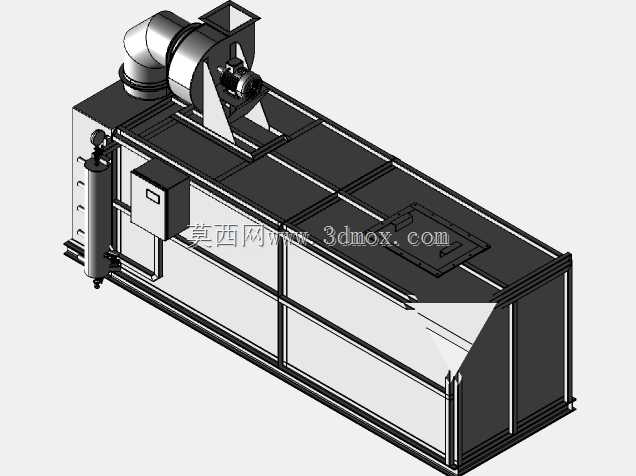

这款卧式布袋除尘设备主要面向中小型工业生产车间的粉尘治理场景，可适配木工加工、五金打磨、粉料分装、小型锅炉烟气初步处理等多种产尘工况，能够有效捕集悬浮在空气中的固体粉尘颗粒，避免无组织粉尘排放影响车间作业环境，同时降低粉尘外排对周边大气的污染，帮助产尘工位满足作业场所职业卫生要求与环保排放管控标准。设备采用卧式横向布局设计，相较于传统立式除尘设备，大幅压缩了竖向安装空间需求，对于层高受限的老旧厂房、夹层作业区、配套设备紧凑的生产线工位有更好的适配性，无需额外搭建高位安装平台，可直接落地布置在产尘点侧方，缩短除尘支管的铺设长度，降低风路沿程阻力损耗。设备核心过滤单元采用横向排布的褶皱滤袋结构，含尘气流从设备进风口进入沉降腔后，大颗粒粉尘会在重力作用下先落入下部灰斗，细微粉尘随气流穿过滤袋时被阻留在滤袋外表面，过滤后的洁净气流通过净气腔汇入顶部引风机，最终达标排出。设备配套的脉冲喷吹清灰系统采用侧置式气包布局，搭配大口径隔膜脉冲阀，可按照预设周期向滤袋内部喷射高压气流，让滤袋产生瞬时高频抖动，将附着在滤袋外表面的积尘抖落至下部灰斗，持续维持滤袋的透气性能，避免滤袋堵塞导致的风量衰减、除尘效率下降问题。设备侧面设置快开式检修门，日常更换滤袋、检查喷吹管路时无需拆解设备主体结构，可大幅缩短运维停机时间；顶部引风机与设备主体采用一体化集成设计，出厂前已完成风路动平衡校准，现场安装仅需对接进风管道与供电线路即可投入使用，无需额外进行风机与主体的同轴度调试。设备整体采用模块化框架焊接结构，外壳板材做折边加强处理，在持续负压运行工况下不会出现壳体变形、漏风等问题，进风口、出风口均采用标准法兰接口，可根据现场管道走向灵活调整对接方向，下部灰斗预留卸灰阀安装位，可搭配星形卸料器实现连续自动排灰，适配长时间连续运行的生产线作业需求。
