越野自行车飞轮卡式花鼓芯套三维设计

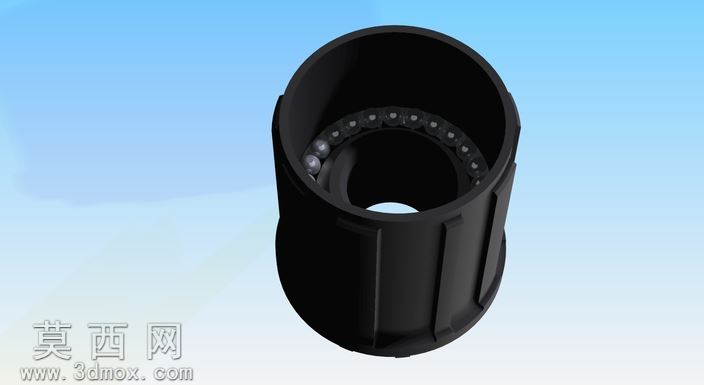

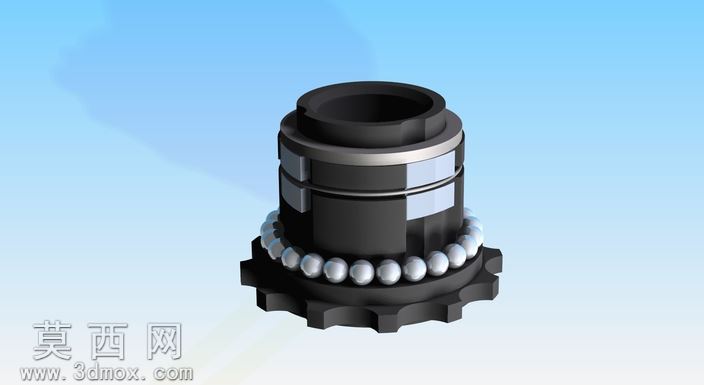

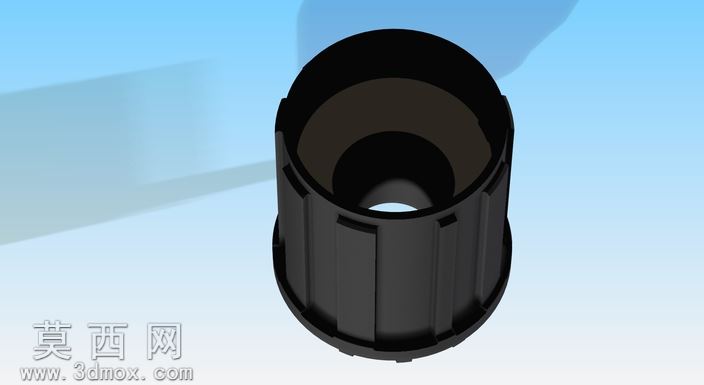

本作品为越野自行车飞轮卡式花鼓芯套的三维建模成果，建模阶段依托Solid Edge完成全参数化结构搭建，首先通过手动测量实物结合反汇编测绘获取精准尺寸，对芯套的外圆周花键、内孔定位台阶、端部限位卡槽等核心结构逐一进行特征绘制，确保每一处配合尺寸与通用越野自行车花鼓、卡式飞轮的装配公差完全匹配。外表面的纵向防滑筋采用阵列特征完成建模，筋条的倒角、拔模角度均按照实际注塑或机加工工艺要求设置，避免出现结构干涉或无法脱模的问题；内孔的阶梯结构分别对应花鼓轴的穿装定位、轴承的配合位，每一段孔径的同轴度约束在建模阶段就通过基准轴对齐完成参数绑定，保证后续装配时的转动同心度。渲染阶段采用哑光工程塑料搭配局部金属质感的材质方案，外表面的防滑筋赋予磨砂硬质塑料材质，还原尼龙玻纤材质的耐磨质感，内孔的轴承配合面赋予轻微金属光泽，模拟机加工金属衬套的表面效果，背景采用淡蓝色渐变环境光，添加柔和的漫反射阴影，突出芯套的圆筒结构与外花键的轮廓层次，让浏览者可以清晰看清每一处卡槽、筋条的结构细节。设计过程中重点考量越野骑行的受力需求，对花键的齿厚、芯套的侧壁厚度进行了结构强化，避免越野颠簸路况下出现飞轮打滑、芯套开裂的问题，同时兼顾轻量化需求，在非受力区域做了合理的壁厚减薄，在保证结构强度的前提下控制零件重量。建模完成后通过干涉检查工具验证了与标准卡式飞轮、花鼓壳体的装配匹配度，所有配合面均无错位干涉，导出的STEP、STL等通用格式文件可直接用于3D打印验证、开模生产或者整车装配模拟，能够为越野自行车传动系统的改装、维修以及定制化设计提供精准的三维模型支撑，也可作为自行车零部件测绘建模的教学参考案例，帮助学习者掌握回转类带花键结构零件的建模思路与工艺考量要点。
