SONOS ZP100音频播放器逆向结构

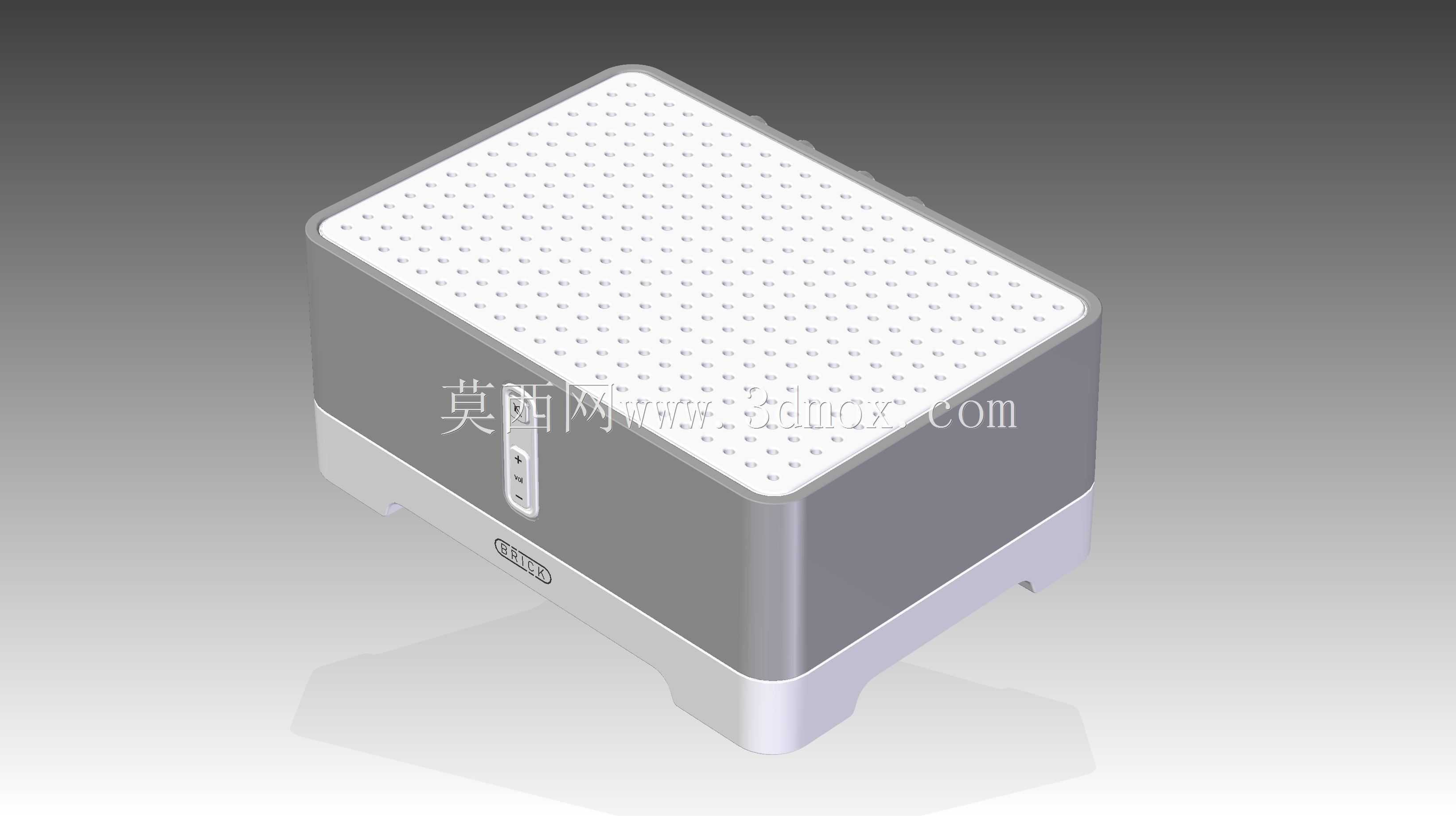

　　这款逆向还原的SONOS ZP100音频播放设备结构，最初的建模出发点是解决老旧设备长期运行的积热问题，不少早年投放市场的ZP100在持续工作数年后，内部功放模块积热会触发硬件保护甚至元件老化失效，而原厂后期推送的固件限制让设备功能受限，通过逆向还原整机结构，能为硬件DIY改造提供精准的尺寸参考。整机采用方正的类砖型布局，上表面布满规则阵列的出声孔，孔位的排布密度经过声学验证，既保证内置扬声器的出声效率，也能阻挡大尺寸灰尘落入腔体内部，侧面预留的按键与接口区域做了内凹处理，避免日常摆放时误触操作，底部的支撑脚将整机抬离接触面3mm左右，留出基础的空气流通间隙，但原厂预留的间隙不足以支撑长时间高负载运行的散热需求。

　　建模过程中完整还原了上下壳体的卡扣配合结构，壳体壁厚控制在2.2mm，采用ABS注塑工艺的壁厚设计标准，转角处全部做R1.5的圆角过渡，避免注塑生产时出现应力集中导致的开裂问题。针对散热改造的需求，模型在底部腔体预留了适配4010规格慢转无噪音风扇的安装位，风扇供电可以从主板闲置的USB取电点位引出，风道设计采用下进上出的走向，冷空气从底部支撑脚的间隙进入，流经功放芯片与电源模块的散热片后，从上盖的出声孔间隙排出，不会破坏整机原有的外观完整性。安装边界方面，整机长宽尺寸为180mm×180mm，高度85mm，改造加装散热底座后总高度控制在95mm以内，不会占用过多的桌面摆放空间，壳体的拼接缝隙控制在0.15mm以内，

　　和原厂装配精度保持一致，所有接口的开孔位置完全匹配原厂PCB的定位尺寸，更换外壳或者扩展接口时不需要额外对PCB进行二次加工。这类逆向建模的数码设备结构，除了用于老旧硬件的改造维修，也能为同类桌面音频产品的结构设计提供参考，尤其是出声孔阵列排布、壳体卡扣配合、小空间散热风道设计这些细节，都可以直接复用在同尺寸的桌面数码产品开发中，避免从零开始设计的试错成本。建模时对内部的元器件避让空间做了完整校验，所有加装的散热部件都不会和原有主板、扬声器单元产生干涉，风扇的固定位采用M2自攻螺丝柱，不需要额外增加固定支架，直接在原有壳体的加强筋位置延伸出螺丝柱即可，改造难度低，普通具备基础动手能力的用户都可以参照模型完成改装，延长老旧音频设备的使用寿命。
