AllwederKV4轻型躺式人力车内部结构三维设计

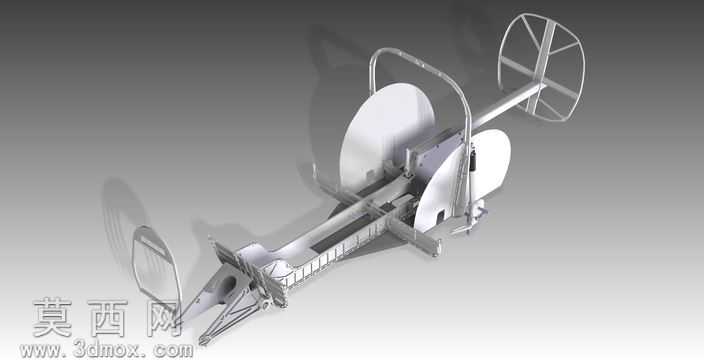

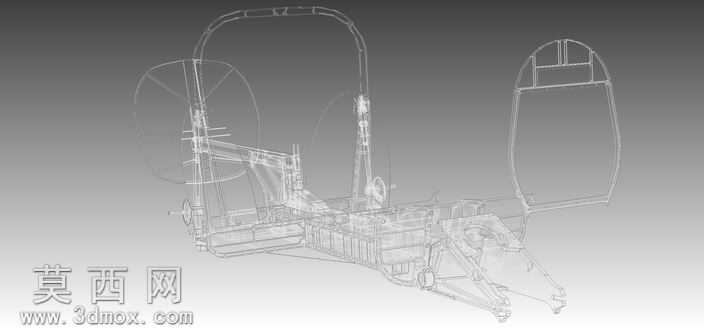

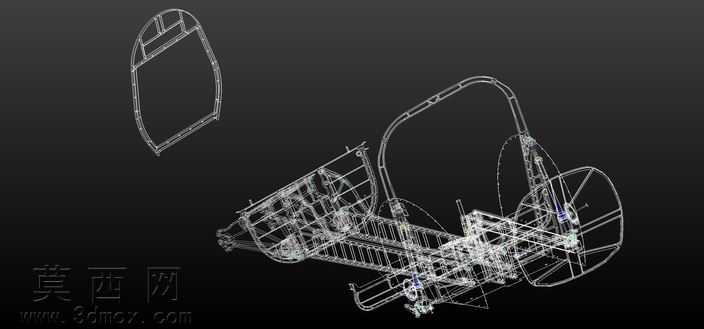

本作品为Allweder KV4 velomobile轻型躺式人力车的内部结构三维建模成果，建模过程依托三维设计软件完成，全程采用自下而上的装配建模思路，先对单个零部件进行精准测绘建模，再按照实车的装配约束关系完成整体拼接，完整还原了该款躺式人力车的内部机械构造。建模阶段首先针对velomobile的核心承载部件后悬架进行重点还原，通过对实车各部件的手工测量获取尺寸参数，对车架的管材弯折弧度、焊接点位、安装孔位都做了1:1的参数化复刻，确保车架模型的结构强度模拟与实车一致。传动系统部分完整还原了躺式自行车特有的前置曲柄传动结构，对牙盘、链条、飞轮、轮组的连接关系做了精准的配合约束，可直观展示动力从脚踏传递至后轮的完整传动路径。转向系统部分还原了躺式车低位转向的连杆结构，对转向把手、转向拉杆、前轮转向节的运动配合关系做了可动约束设置，能够模拟转向过程中的部件运动轨迹。座舱部分还原了躺式骑行姿态对应的座椅安装位、座舱支撑框架、车门开合的铰链结构，线框展示模式下可清晰观察到内部各部件的空间排布，避免了外壳遮挡对结构观察的影响。材质设置上针对不同部件做了区分，金属车架、传动部件采用金属质感材质，橡胶轮组、密封部件采用对应橡塑材质，在保证结构展示清晰度的同时还原了实车的材质特性。整个建模过程严格遵循非商业用途的个人创作原则，所有结构还原均基于公开的实车测量数据，未涉及原厂未公开的核心设计参数，模型可用于躺式自行车的结构学习、改装方案验证、相关教学演示场景，能够帮助学习者直观理解封闭式人力躺车的内部机械布局，理解轻量化人力代步车的结构设计逻辑，为同类轻型人力车辆的设计研发提供直观的结构参考。
