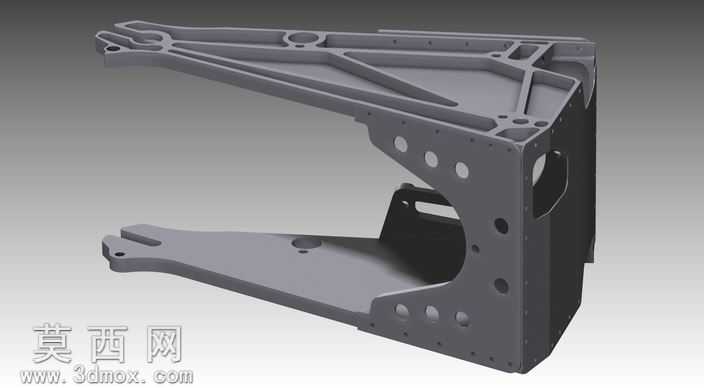

轻型Velomobile后悬架臂结构三维设计

本作品为轻型肌肉驱动通勤车辆的后悬架臂三维建模作品，建模过程围绕构件的实际承载需求与轻量化设计目标展开，完整还原了该悬架臂的结构细节与设计逻辑。建模阶段首先依据构件的功能定位搭建整体框架，明确悬架臂作为后轮承载与连接核心的结构边界，区分主体承载区、安装定位区、减重优化区的不同结构特征，对主体承载区域采用8毫米厚度的基础壁厚设计，在非主要受力的加强肋骨区域将壁厚控制在1毫米，在保证结构刚性的前提下最大化降低构件自重。建模过程中精准还原了构件上的各类安装孔位，包括与车架连接的定位孔、与后轮总成对接的装配孔、用于固定附属部件的螺纹孔位，所有孔位的位置度、孔径参数均匹配实际装配需求，同时对构件边缘的过渡圆角、加强筋的排布逻辑进行了精细化建模，还原了纵横交错的加强筋在分散承载应力上的设计作用，避免应力集中导致的结构失效。材质与渲染阶段，针对该构件采用铝合金材质的实际应用场景，赋予模型哑光金属铝的材质属性，调整材质的粗糙度、反光度参数还原铝合金构件经机加工后的表面质感，渲染时采用柔和的侧方打光方案，清晰呈现构件的立体结构、壁厚变化与孔位分布，同时通过阴影效果突出构件的空间形态，让观看者可以直观理解悬架臂的结构特征。结构设计上，该悬架臂采用一体化的框架式结构，在构件的侧面与底面设计了多组圆形减重孔，在构件的端部设置了带翻边的安装定位面，同时在构件的腔体内部设计了横向与纵向交错的加强肋结构，搭配薄铝板制成的加强护板，既可以提升构件的抗扭、抗弯性能，还可以保护内部走线与相关部件免受碎石、水渍的侵蚀，同时预留了转向机构、减震部件的安装空间，保证悬架臂可以适配整车的装配需求。整个建模过程严格遵循实际构件的尺寸比例与结构逻辑，没有添加冗余的装饰性结构，完整呈现了该款velomobile后悬架臂在轻量化与结构强度上的平衡设计思路，还原了通勤代步类轻型车辆悬架部件的设计特点。
