自行车用无刷直流电机魔法控制器结构设计

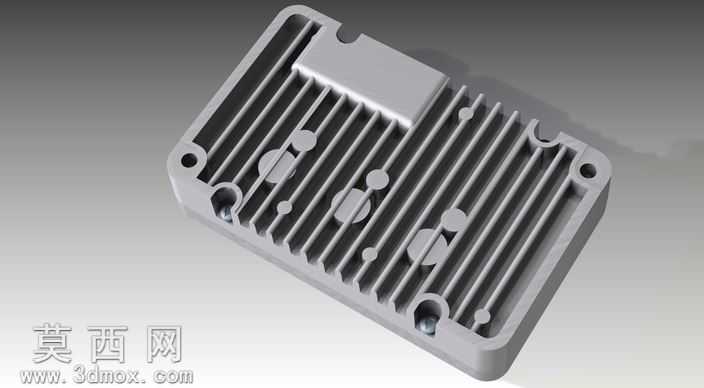

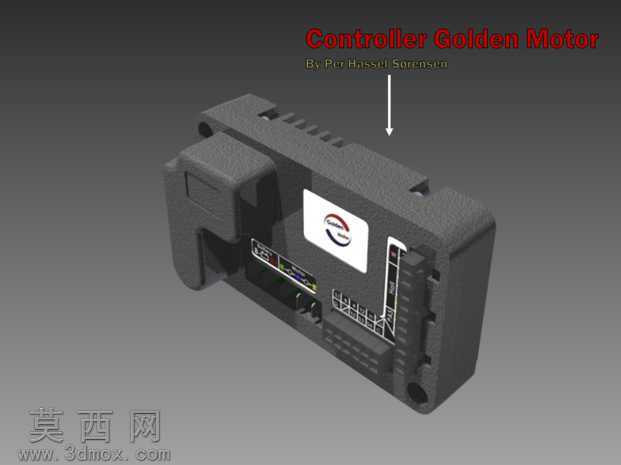

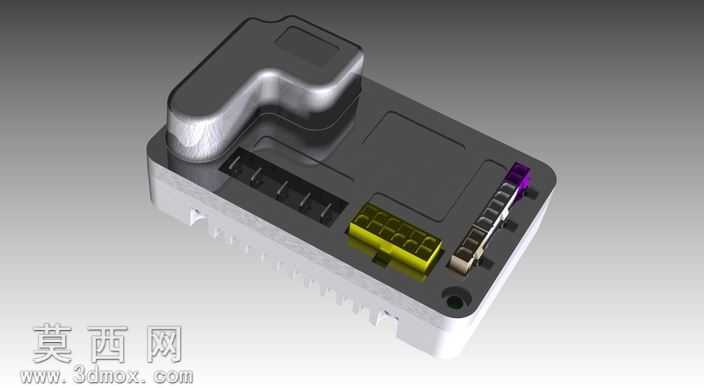

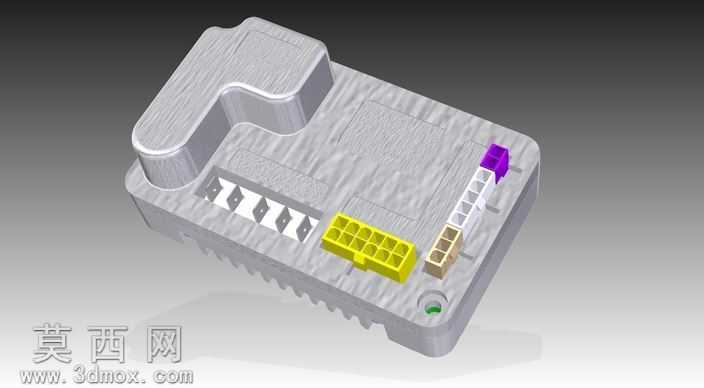

本作品为适配自行车使用的无刷直流电机控制器三维建模成果，建模过程中围绕电控产品的实用化设计逻辑展开，首先完成整体壳体的轮廓构建：上盖采用带凸起握持结构的异形造型，既满足内部元器件的容纳空间需求，也兼顾了安装握持的操作便利性，壳体侧边设计有均匀分布的散热齿结构，通过增加壳体与空气的接触面积，提升控制器长时间工作时的散热效率，避免功率元器件过热引发的性能衰减。建模阶段对接口区域做了精细化还原，分别设置了多组不同规格的接线端子，包含黄色的功率接线端子、紫色的信号接线端子以及多组黑色的接插端口，每个端子的针脚排布、卡扣结构都按照实际接插件的尺寸比例完成建模，还原了接口的防呆设计特征，避免实际装配时出现接插错误的问题。材质渲染阶段，壳体主体采用哑光灰白色工程塑料材质，还原注塑壳体的细腻磨砂质感，上盖的凸起握持区域做了亮面金属质感处理，模拟金属装饰盖板的视觉效果，接线端子分别对应不同的材质表现：黄色端子采用阻燃尼龙材质的明黄色质感，金属针脚做了镀锡的亮银色金属效果，紫色信号端子采用半透明的工程塑料材质，还原真实接插件的视觉特征。结构设计上，壳体边角做了圆弧过渡处理，避免尖锐边角在安装使用过程中造成划伤，壳体上预留的螺丝安装孔位做了沉台设计，保证螺丝装配后表面平整无凸起，内部腔体预留了功率板、控制板的安装卡槽位置，虽然外观未直接展示内部结构，但建模时已按照电控产品的常规布局预留了足够的元器件排布空间，兼顾了外部造型美观度与内部结构的实用性。整体设计围绕自行车使用场景的需求展开，在有限的体积内整合了无刷直流电机驱动所需的全部外接接口，壳体结构兼顾防护、散热与安装便利性，造型简洁规整，符合工业电控产品的设计审美，能够直接用于产品结构验证、安装适配模拟以及展示渲染使用。
